受注終了情報
仕様
寸法図
検出特性
受注終了
終了時期
2013年03月31日
※ 代替推奨品がない場合でも、用途によっては対応可能な商品がある場合がございますのでお問合せ下さい。
| 品番 | ANR1150 | ANR1151 | ANR1182 | ANR1115 | |
|---|---|---|---|---|---|
| 測定中心距離 | 50mm | 50mm | 80mm | 130mm | |
| 測定範囲 | ±10mm | ±10mm | ±20mm | ±50mm | |
| 光源 | レーザダイオード(発光ピーク波長：650nm) | ||||
| パルス幅/ 最大出力/ レーザクラス | 15μs(Duty50%)/0.4mW(ピーク値)/クラス1(IEC 60825-1) | ||||
| スポット径 (測定中心距離に おける代表値) | 約0.6×1.1mm | 約0.09×0.05mm | 約0.7×1.2mm | 約0.7×1.4mm | |
| 分 解 能 (2σ) | 10Hz | 5μm | 5μm | 20μm | 100μm |
| 100Hz | 16μm | 16μm | 65μm | 330μm | |
| 1kHz | 50μm | 50μm | 200μm | 1mm | |
| リニアリティ誤差 (注2) | ±0.2% of F.S.以内 | ||||
| 保護構造 (コネクタ部は除く) | IP67(IEC) | ||||
| 使用周囲照度 (白熱灯) | 2,500lx以下 | ||||
| 質量 (ケーブル含む) | 本体質量：約300g | ||||
(注1)：指定のない測定条件は、使用周囲温度=+20℃です。
(注2)：白セラミックに対する値です。
| 品番 | ANR 1250 | ANR 1251 | ANR 1282 | ANR 1215 | ANR 1226 | |
|---|---|---|---|---|---|---|
| 測定中心距離 | 50mm | 50mm | 80mm | 130mm | 250mm | |
| 測定範囲 | ±10mm | ±10mm | ±20mm | ±50mm | ±150mm | |
| 光源 | レーザダイオード(発光ピーク波長：650nm) | |||||
| パルス幅/ 最大出力/ レーザ クラス | 15μs(Duty50%)/ 1.6mW(ピーク値)/ クラス2(IEC 60825-1) | |||||
| スポット径 (測定中心距離における代表値) | 約0.6×1.1mm | 約0.09×0.05mm | 約0.7×1.2mm | 約0.7×1.4mm | 約0.8×1.5mm | |
| 分 解 能 (2σ) | 10Hz | 1μm | 1μm | 4μm | 20μm | 150μm |
| 100Hz | 3.5μm | 3.5μm | 13μm | 65μm | 500μm | |
| 1kHz | 10μm | 10μm | 40μm | 200μm | 1.5mm | |
| リニアリティ 誤差(注2) | ±0.2% of F.S.以内 | ±0.4% of F.S.以内 | ||||
| 保護構造 (コネクタ部は 除く) | IP67(IEC) | |||||
| 使用周囲照度 (白熱灯) | 3,000lx以下 | 2,500lx以下 | ||||
| 質量 | 本体質量：センサ(ケーブル含む)約240g、中継ケーブル約130g | |||||
(注1)：指定のない測定条件は、使用周囲温度=+20℃です。
(注2)：白セラミックに対する値です。
| 品番 | ANR5131 | ANR5141 | ANR5231 | ANR5241 | |
|---|---|---|---|---|---|
| 比較出力タイプ | シングルコンパレータ | ダブルコンパレータ | |||
| アナログ出力 | ±5V/F.S.(最大2mA) | 4～20mA/F.S.(最大250Ω) | ±5V/F.S.(最大2mA) | 4～20mA/F.S.(最大250Ω) | |
| 出力インピーダンス | 50Ω | - | 50Ω | - | |
| 0点調整範囲 | ±10% of F.S. | ||||
| 温度ドリフト (センサ・コントローラ セット使用) | ±(0.03% of F.S.)/℃以内 | ±(0.04% of F.S.)/℃以内 | ±(0.03% of F.S.)/℃以内 | ±(0.04% of F.S.)/℃以内 | |
| 応答周波数(-3dB) 応答時間(10～90%) | 1kHz 0.4ms/100Hz 4ms/10Hz 40ms(スイッチ切り換え) | ||||
| 比較出力(注2) | NPN オープンコレクタ2点 (100mA 30V DC以下、残留電圧1.5V以下) | NPN オープンコレクタ3点 (100mA 30V DC以下、残留電圧1.5V以下) | |||
| 応差 | 0.15% of F.S.以下 | ||||
| アラーム出力 | NPN オープンコレクタ1点 (100mA 30V DC以下、残留電圧1.5V以下)(注2) | ||||
| 光量モニタ出力 | ±5V | ||||
| 比較タイミング入力 | 無電圧入力(接地時、比較出力禁止) | ||||
| 変位表示 | センサ：測定範囲表示LED(RANGE) | センサ：測定範囲表示LED(RANGE) コントローラ：液晶3桁電圧表示 | |||
| ゲイン切り換え | AUTO/LOW(スイッチ切り換え) | ||||
| 相互干渉防止(注3) | 2セット間で可能 | ||||
| 操作電圧範囲 | 12～24V DC +10/-15% リップル0.5V(P-P)を含む | ||||
| 消費電流 (センサ・コントローラ セット使用時) | 250mA以下(12V DC入力時)、 125mA以下(24V DC入力時) | ||||
| 質量(ケーブル含む) | 本体質量：約180g | ||||
(注1)：指定のない測定条件は、使用周囲温度=+20℃です。
(注2)：PNP出力タイプも用意しています。
(注3)：このモードで使用時は、リニアリティ特性、分解能、応答性が悪化する可能性があります。
| 絶縁抵抗(初期) | DC外部入力とセンサ金属部間(コネクタ金属部は除く)にて20MΩ以上(DC500Vメガ) |
|---|---|
| 耐電圧(初期) | 前項同箇所にて AC500V 1分間 |
| 耐久振動(ネジ締め取り付け) | 10～55Hz(周期1分間) 複振幅1.5mm(センサ)/0.75mm(コントローラ) XYZ各方向2時間 |
| 耐久衝撃(ネジ締め取り付け) | 20G以上 XYZ各方向3回 |
| 使用周囲温度 | 0～+50℃ |
| 保存周囲温度 | -20～+70℃ |
| 使用周囲湿度 | 35～85%RH(但し、結露なきこと) |
(注1)：指定のない測定条件は、操作電圧24V DC 、使用周囲温度=+20 ℃、ゲインAUTO 、応答速度10Hz 、測定中心距離、相互干渉防止未使用、
対象物体は白セラミックとします。

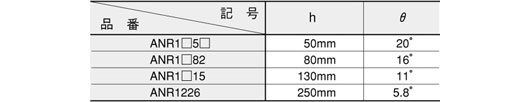

単位mm

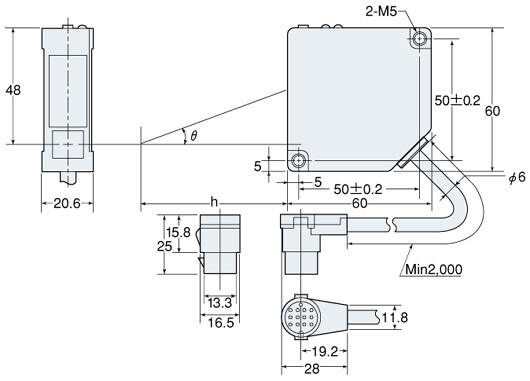

センサ

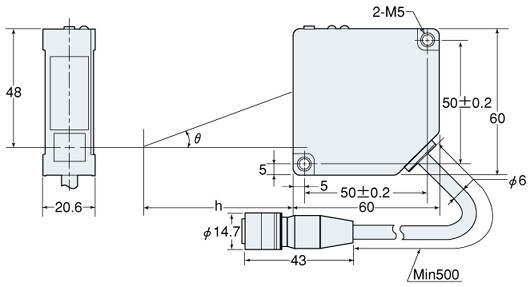

センサ
ANR12 用中継ケーブル（センサに付属）

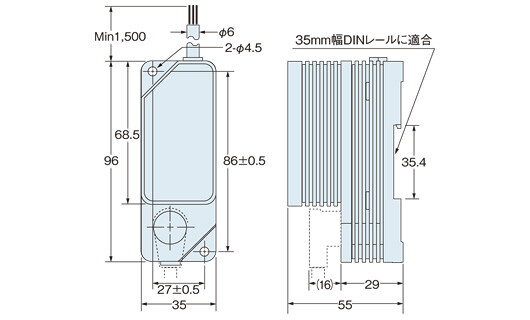

コントローラ

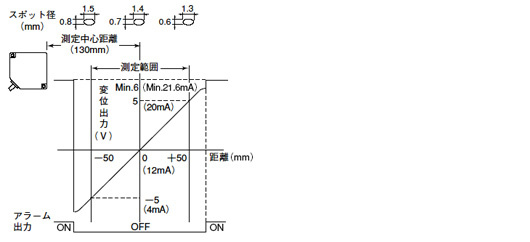

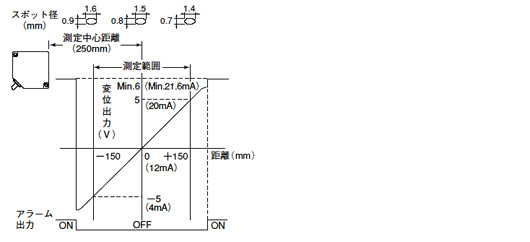

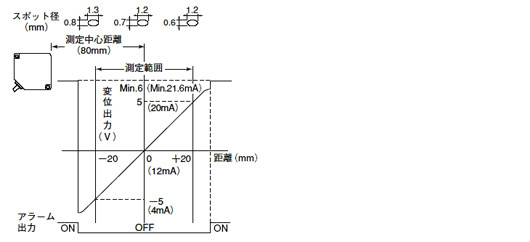

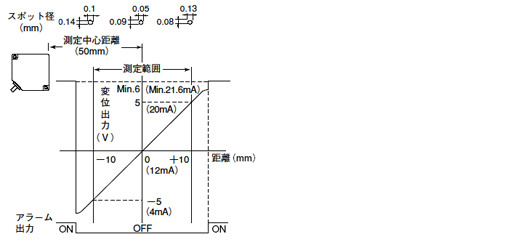

測定範囲内において変位に応じたアナログ電圧が出力されます。
〔（ ）は電流出力タイプです。〕
