基本情報
より速く、精細に
GB:7247.1適合

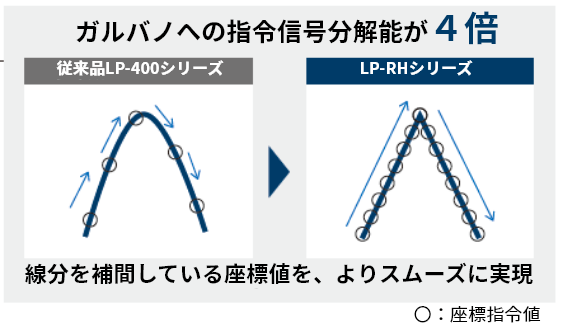

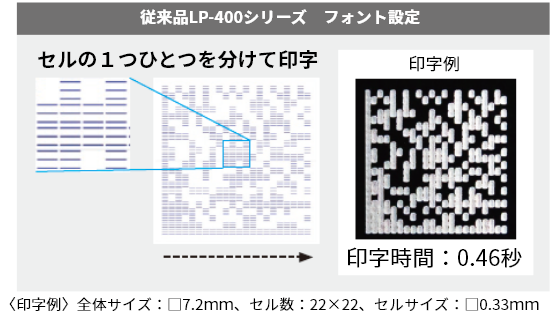

印字や加工を構成するベクトルデータの生成を専用エンジン（VPE※）を用いて高速化。レーザ走査制御の位置データを4倍に
分解能を高める一方で、ガルバノミラーの位置制御の通信速度を4倍に高速化しました。当社従来品（LP-400シリーズ）と比較し、より速く・精細な印字を実現します。
※：Vector Processing Engineの略

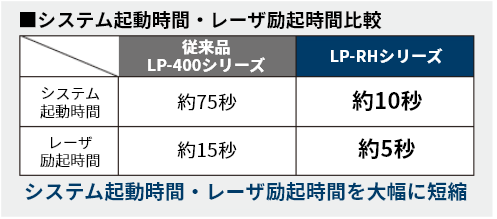

レーザマーカのシステム起動からレーザ発振までの時間を当社従来品（LP-400シリーズ）と比較し約80％短縮。設備の起動時や、安全回路作動による電源OFFからの復旧など、レーザマーカ起動の待ち時間を大幅に短縮いたします。

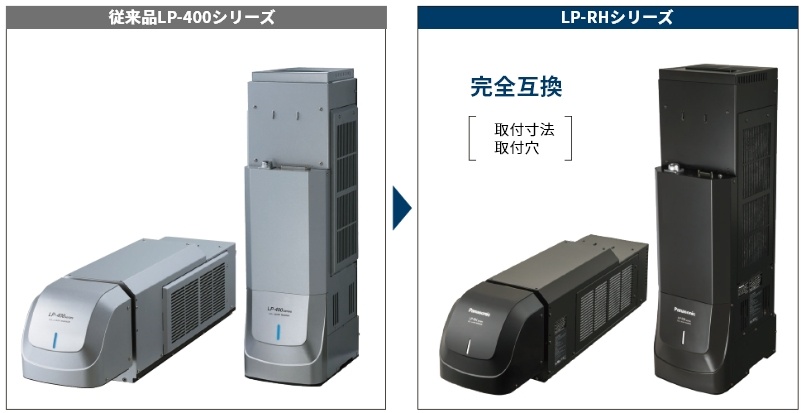

当社従来ヘッドとの互換性を確保
従来品ヘッド（LP-400シリーズ）からの取付寸法・取付穴を継承しています。
また、印字データや通信コマンドにおいても互換性のある設計です。

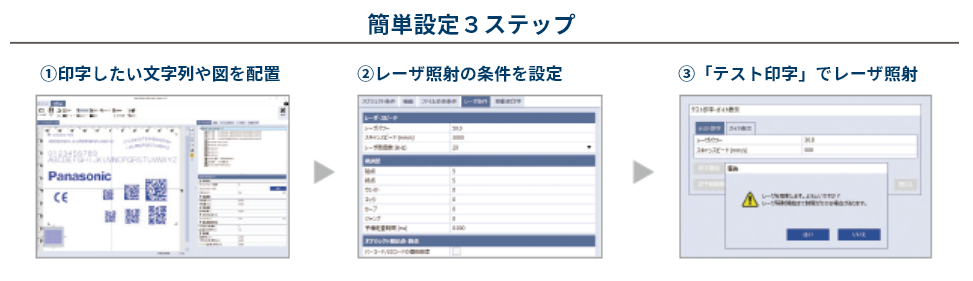

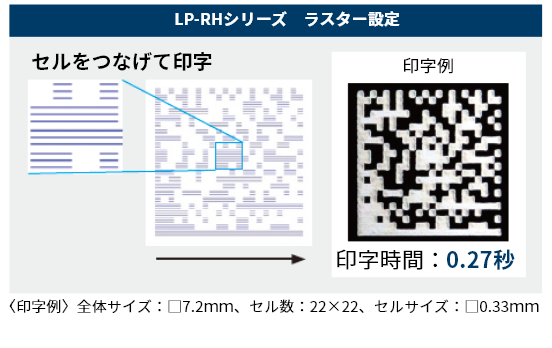

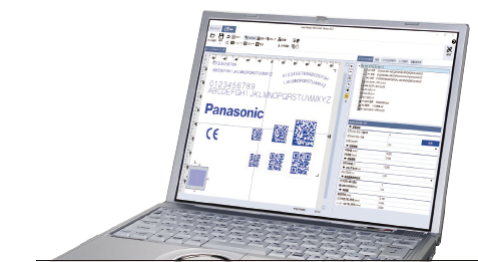

イメージどおりの印字・加工をサポートするソフトウェア。簡単印字設定とメンテナンスのしやすさで、導入時・稼働時の工数を低減します。
------------------------------ Tab2 showing ------------------------------

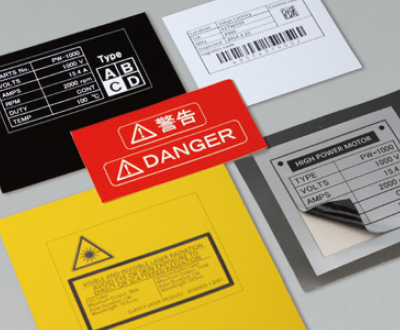

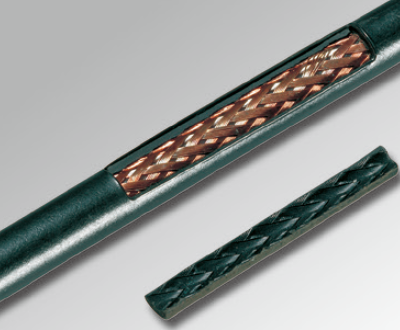

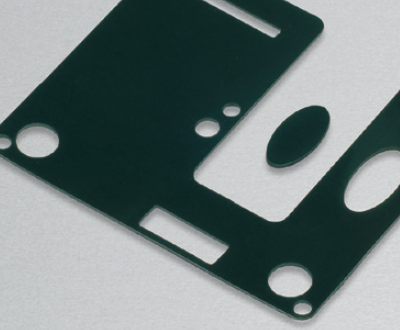

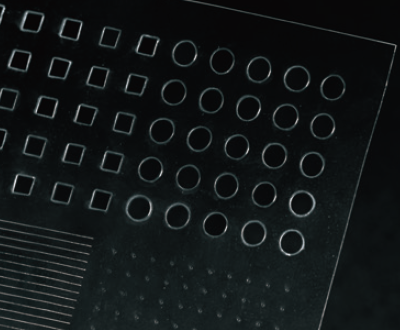

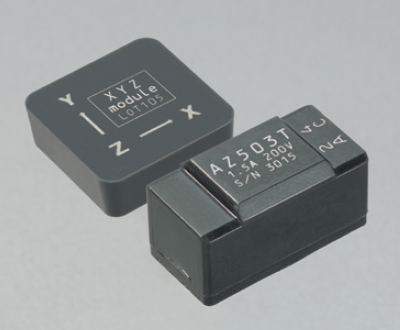

樹脂成形品

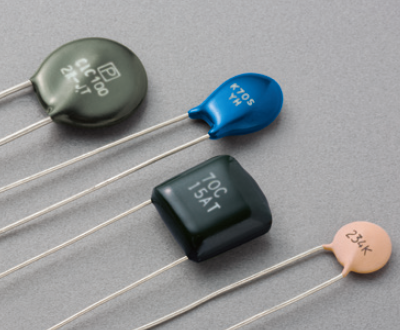

電子部品

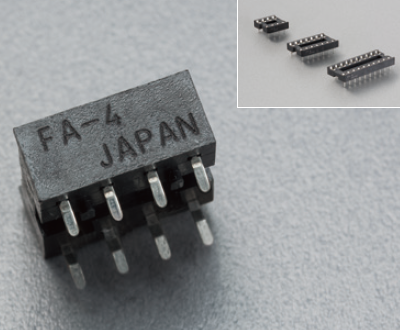

コネクタ

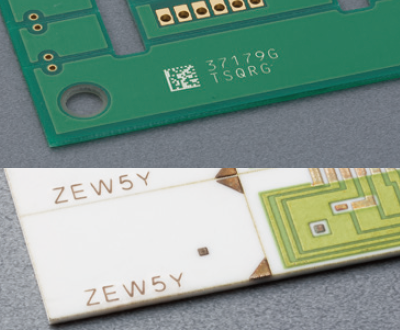

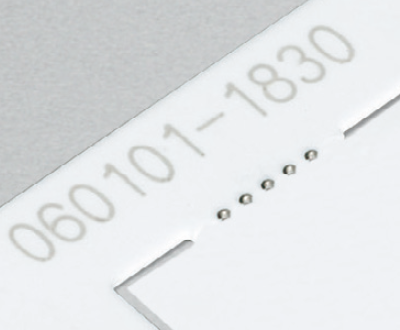

セラミック基板
基板

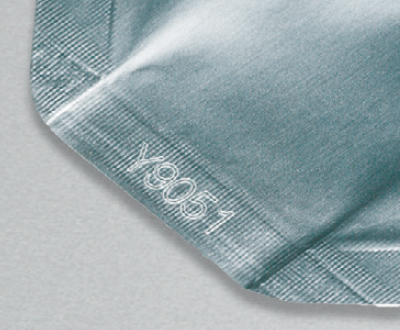

レトルトパウチ

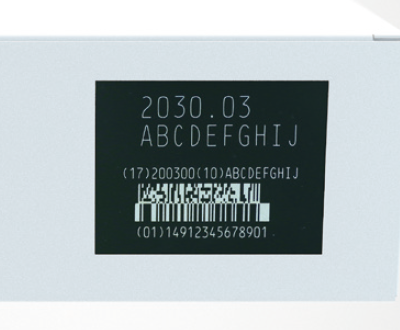

化粧箱

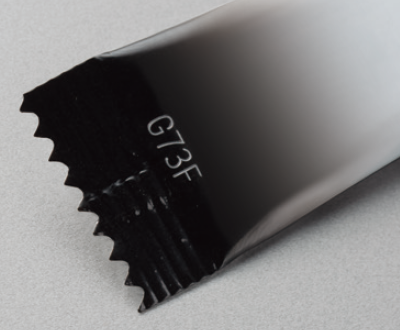

アルミ包材
------------------------------ Tab3 showing ------------------------------
------------------------------ Tab4 showing ------------------------------
------------------------------ Tab5 showing ------------------------------
寸法図
単位mm

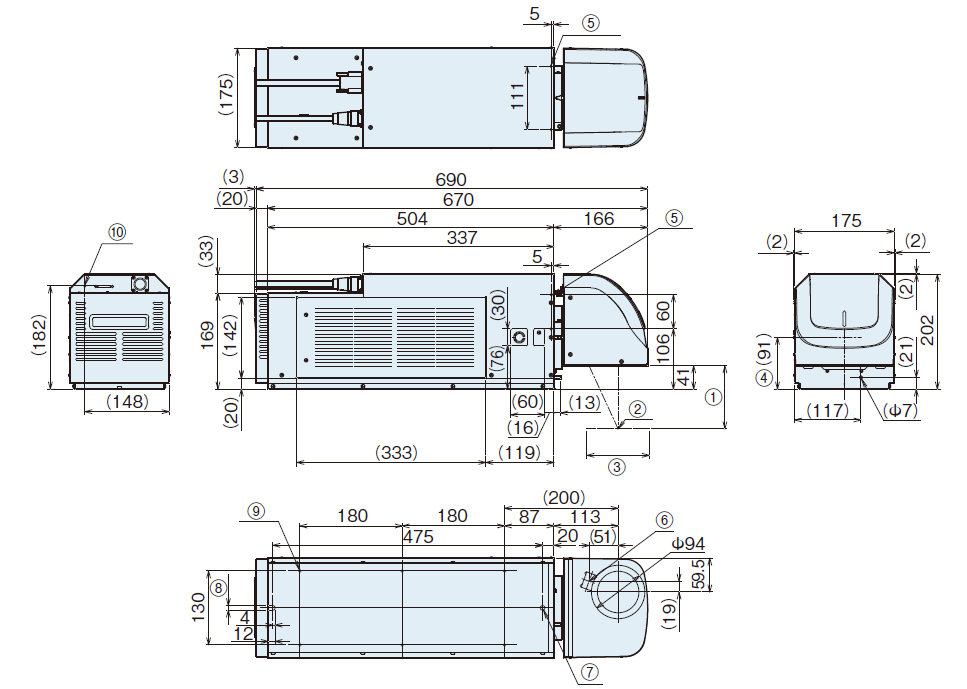

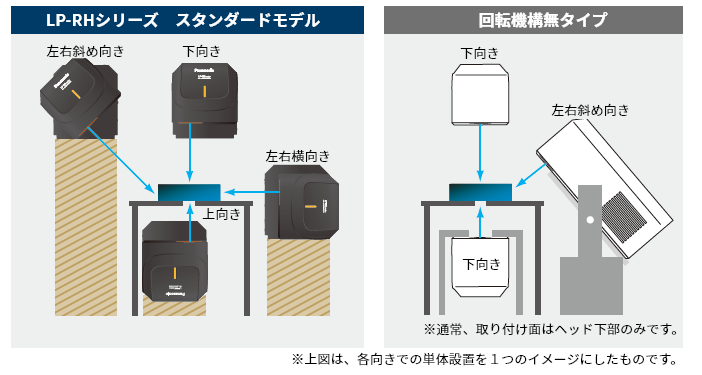

スタンダードモデル
| No | 内容 |
| ① | ワーク間距離： |
| ② | 印字範囲の中心位置 |
| ③ | 印字範囲（X, Y）： LP-RH300S / LP-RH200S / LP-RH100S：110mm×110mm |

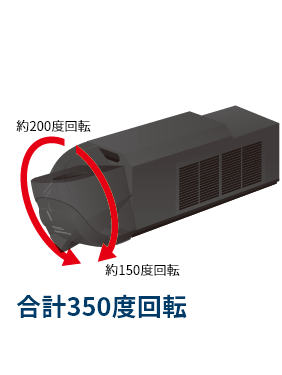

| ④ | 走査部回転時の中心位置 |
| ⑤ | 保護囲い等固定用ネジ穴（上面、両側面に各2か所）：M4ネジ、深さ10 |
| ⑥ | レーザポインタ出射口（出射部：φ19mm） |
| ⑦ | ヘッド部位置決め用ピン穴：φ8 +0.010、深さ4 |
| ⑧ | ヘッド部位置決め用ピン穴：長穴φ8+0.010×12、深さ4 |
| ⑨ | ヘッド部固定用ネジ穴（6か所）：M6ネジ、深さ15 |
| ⑩ | フレームグランド用ネジ：M4ネジ、深さ5 |

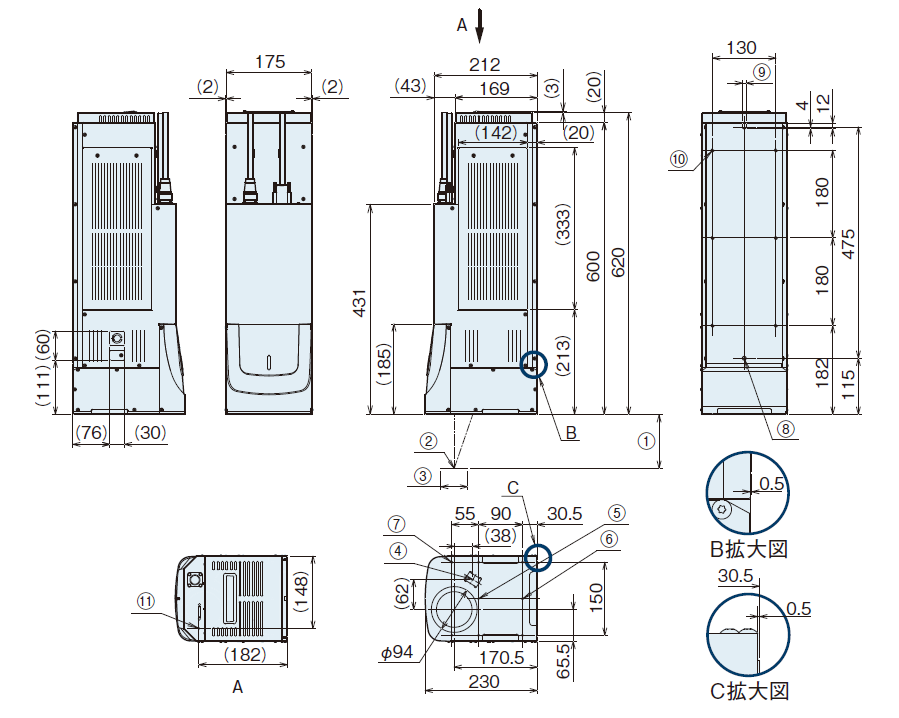

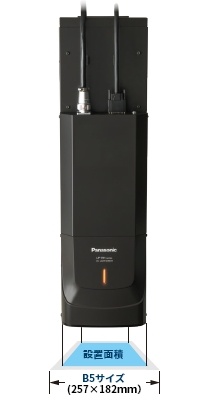

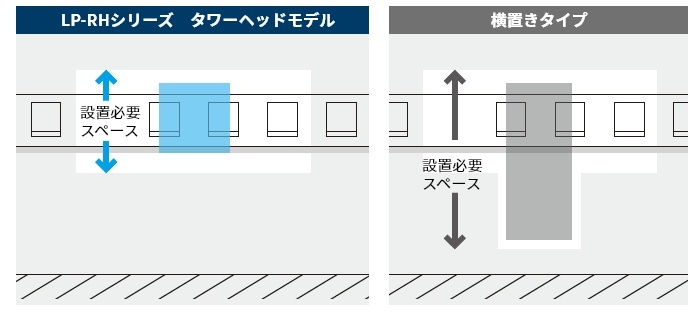

タワーヘッドモデル
| No | 内容 |
| ① | ワーク間距離： |
| ② | 印字範囲の中心位置 |
| ③ | 印字範囲（X, Y）： LP-RH300T / LP-RH200T / LP-RH100T：110mm×110mm |
| ④ | レーザポインタ出射口（出射部：φ19mm） |
| ⑤ | レンズ面側ヘッド部位置決め用ピン穴：φ4+0.06+0.02：M4ネジ、深さ6.5 |
| ⑥ | レンズ面側ヘッド部位置決め用ピン穴：長穴φ4+0.06+0.02 ×5：M4ネジ、深さ6.5 |
| ⑦ | レンズ面側ヘッド部固定用ネジ穴（6か所）：M6ネジ、深さ7 |
| ⑧ | 背面側ヘッド部位置決め用ピン穴：φ8 +0.010、深さ4 |
| ⑨ | 背面側ヘッド部位置決め用ピン穴：長穴φ8+0.010×12、深さ4 |
| ⑩ | 背面側ヘッド部固定用ネジ穴（6か所）：M6ネジ、深さ15 |
| ⑪ | フレームグランド用ネジ：M4ネジ、深さ5 |
コントローラ
①コントローラ固定用ネジ穴（底面、正面向かって左側面に各4か所）：M5ネジ、深さ6
②保護導体端子用ネジ：M4ネジ、ネジ部深さ5

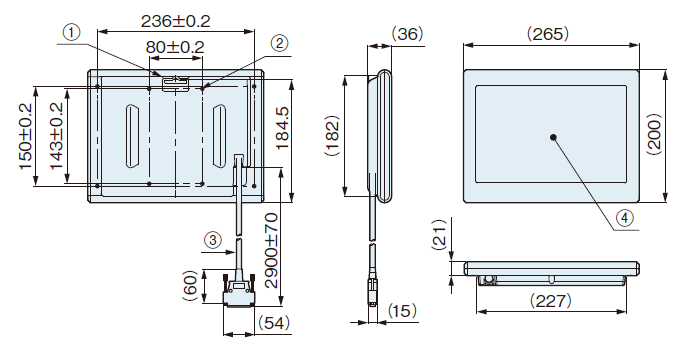

タッチパネルコンソール（別売り）
①壁掛け用フック穴：穴サイズ33mm×5mm、フック部R3mm
②固定用ナット（8か所）：M4ネジ、深さ5mm、締め付けトルク0.7±0.1N･m 内側の4か所または外側の4か所を固定してください。
③接続ケーブル：最小曲げ半径65mm、ケーブル径φ8.6mm
④タッチパネル：表示領域216mm×135mm
------------------------------ Tab6 showing ------------------------------
使用上のご注意
レーザ光について
- ・本製品は、JIS規格のクラス4レーザに相当します。レーザの直射光や、その反射光を見たり触れたりしないように注意し、規格の内容に適した安全対策をとってください。
- 製品には、下記の内容のラベルが貼り付けされています。（ 本WEB内の製品画像では、貼り付けされていません。）
- レーザ光は赤外光のため、目には見えません。レーザ照射の際には、特にご注意ください。
警告・説明・開口ラベル
集塵機ご使用のおすすめ
- 印字対象物によっては、印字の際、有毒なガスや煙が発生し、人体や
レーザマーカに悪影響を及ぼす場合があります。そのような場合には、集塵機をご使用ください。詳しくは、営業担当者までお問い合わせください。
電波法について
- 本製品は、電波法による届出の対象となります。
設置の際は、設置場所を管轄する総務省総合通信局へ「高周波利用設備許可申請書」を提出し、許可を得てください。
