ACJ5112P｜CJリレー

ダウンロード

受注終了

終了時期

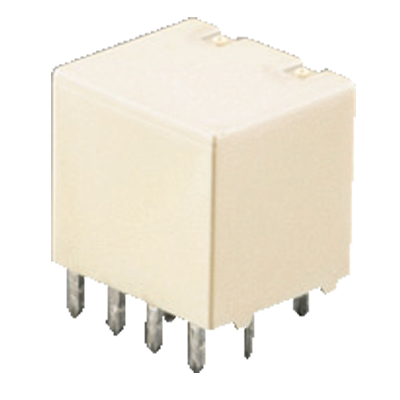

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

品番

ACJ5112P

型番

ACJ5112P

詳細

1c x 2 (10pin)

商品名

 CJリレー

商品特長

車載用小型スリムシングル、ツインリレー
代替商品
代替品番
代替型番
備考

スペック詳細

項目内容
品番ACJ5112P
型番ACJ5112P
保護構造フラックスタイト
端子形状プリント板タイプ
動作機能シングルスティブル
コイル定格電圧12V DC
感動 (セット) 電圧 (at20℃) (初期)6.5V DC以下
開放 (リセット) 電圧 (at20℃) (初期)0.8V DC以上
定格励磁電流 [±10%] (at 20℃)66.7mA
コイル抵抗 [±10%] (at 20℃)180Ω
定格消費電力 (at20℃)800mW
使用電圧範囲9～16V DC
実装タイプPin in Paste対応タイプ
接点構成1c x 2 (10pin)
接触抵抗 (初期)50mΩ以下 (N.O.側： typ.7mΩ, N.C.側： typ.10mΩ) (6V DC 1A 電圧降下法にて)
接点材質Ag合金
定格制御容量 (抵抗負荷)N.O.側：20A 14V DC，N.C側.：10A 14V DC
接点定格：最大通電電流N.O.側：20A/1時間，30A/2分間 (コイル印加電圧 14V DC at 20℃)
最小適用負荷 (抵抗負荷)1A 14V DC (at 20℃)
絶縁抵抗 (初期)100MΩ以上 (500V DC絶縁抵抗計にて、耐電圧の項と同じ箇所を測定)
耐電圧 (接点間) (初期)500V AC 1分間 (検知電流：10mA)
耐電圧 (接点-コイル間) (初期)500V AC 1分間 (検知電流：10mA)
動作 (セット) 時間
(コイル定格電圧にて) (at20℃) (初期)		10ms以下 (バウンス時間は除く)
復帰 (リセット) 時間
(コイル定格電圧にて) (at20℃) (初期)		10ms以下 (バウンス時間は除く) (ダイオードなし)
誤動作衝撃100m/s2[約10G] 以上 (正弦半波パルス：11ms、検知時間：10μs)
耐久衝撃1,000m/s2 [約100G] 以上 (正弦半波パルス：6ms)
誤動作振動10～100Hz，44.1m/s2 [約4.5G] 以上 (検知時間：10μs)
耐久振動10～500Hz，44.1m/s2 [約4.5G] 以上 (前後・左右 各2時間，上下4時間)
機械的寿命1,000万回以上 (開閉頻度：120回/分)
電気的寿命[抵抗負荷]10万回以上(定格制御容量にて 開閉頻度 1秒 ON，9秒 OFFにて)
[モータ負荷]
N.O.側：突入25A，定常5A，14V DCにて10万回以上　25A 14V DCモータロックにて5万回以上
N.C.側：20A 14V DCブレーキ電流にて10万回以上 (開閉頻度0.5秒 ON，9.5秒 OFFにて)
使用条件温度：-40～+85℃　湿度：5～85%RH
(ただし氷結・結露しないこと)
質量 (重量)約6.5g
包装形態スティック包装
箱入数：
内箱 (個)		35
箱入数：
外箱 (個)		1,400
