ATXD601｜TX-Dリレー

ダウンロード

受注終了

終了時期

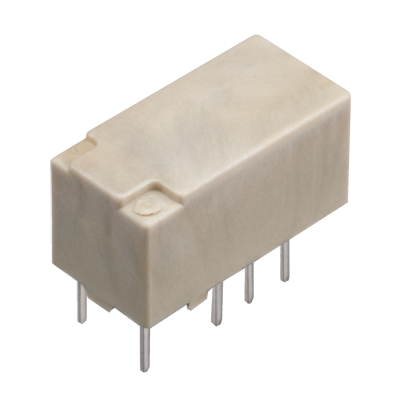

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

    品番

    ATXD601

    型番

    TXD2-3V-6

    詳細

    シングルスティブル型、標準プリント板用端子、3V DC

    商品名

    		 TX-Dリレー

    商品特長

    耐サージ電圧 6,000 V 2c 2 A 高耐電圧リレー
    代替商品
    代替品番
    代替型番
    備考

    スペック詳細

    項目内容
    品番ATXD601
    型番TXD2-3V-6
    保護構造プラシール型
    端子形状標準プリント板用端子
    接点タイプ標準接点型
    接点機構B.B.M
    接点構成2c
    接点材質AgにAuクラッド
    動作機能シングルスティブル型
    定格消費電力200mW
    コイル定格電圧3V DC
    感動電圧 (at20℃)定格電圧の75%V以下 (初期)
    開放電圧 (at20℃)定格電圧の10%V以上 (初期)
    接点容量（抵抗負荷）2A 30V DC
    接点最大許容電流2A
    最小適用負荷（参考値）10μA 10mV DC
    耐電圧 (初期) ：接点間AC1,000V 1分間（検知電流：10mA）
    耐電圧 (初期) ：接点-コイル間AC3,000V 1分間（検知電流：10mA）
    耐電圧 (初期) ：異極接点相互間AC1,000V 1分間（検知電流：10mA）
    耐サージ電圧 (初期)：接点間1,500 V (10 x 160μs)
    耐サージ電圧（初期）：接点－コイル間6,000 V (1.2 x 50μs)
    機械的寿命1億回以上（開閉頻度180回/分）
    電気的寿命[抵抗負荷 開閉頻度20回/分]
    50万回以上 1 A 30 V DC
    10万回以上 2 A 30 V DC
    使用条件温度：－40 ～＋85℃
    湿度：5～85%RH （ただし、氷結、結露しないこと）
    高さ(mm)8.2
    質量 (重量)約2g
    包装形態スティック包装

    規格適合情報

    項目項目内容
    UL/C-UL取得ファイルNo.E43149
    定格0.5A 125V AC Resistive
    0.3A 110V DC Resistive
    2A 30V DC Resistive
    備考10万回定格にて取得
    更新日
    CSA未取得ファイルNo.-
    定格-
    備考CSAはC-ULで取得しています。
    更新日
    BSI取得ファイルNo.BSI No.CNF670289
    定格-
    備考基礎絶縁
    更新日
    製品捺印 ※製品捺印はありません

    ※ 製品捺印は、製品に捺印されている規格の種類を示しています。ただし、規格に適合していても、製品によっては捺印が無い場合があります。
