MUMA042P1S｜MINAS E 系列 伺服馬達 (已停產)
停止接單
停產時期 (JST)
※ 實際商品可能與照片不同。
適合不含有規定:EU RoHS指令 2011/65/EU的6物質、以及EU RoHS指令2015/863/EU的4物質
| 品名 | MUMA042P1S |
|---|---|
| 產品 | 伺服馬達 |
| 商品名稱 | MINAS E 系列 伺服馬達 (已停產) |
| 產品名稱 | 位置控制，50 W～400 W，電壓: AC 100 V / 200 V，2500 P/r 增量式編碼器，響應頻率: 400 Hz |
詳細規格
| 項目 | 內容 |
|---|---|
| 品名 | MUMA042P1S |
| 類型 | 超低慣量 |
| 保護等級 | IP65 |
| 提示 : 保護構造 | 不包括輸出軸旋轉部分和引線末端部分。 |
| 環境條件 | 詳情請參閱使用說明書。 |
| 電壓規格 (V) | 200 |
| 額定功率 (W) | 400 |
| 額定電流 (A rms) | 2.5 |
| 保持煞車器 | 沒有 |
| 重量 (kg) | 1.5 |
| 油封 | 沒有 |
| 軸規格 | 帶鍵帶螺紋 |
| 額定轉矩 (N ⋅ m) | 1.3 |
| 瞬間最大轉矩 (N ⋅ m) | 3.8 |
| 再生煞車器頻率（次 / 分) | (無選配：無限制 有選配：無限制 選配部件（外置再生電阻）：DV0P2891) |
| 額定轉速 (r/min) | 3000 |
| 最高轉速 (r/min) | 5000 |
| 轉子慣量 ( x10-4 kg ⋅ m²) | 0.17 |
| 推薦慣量比 | 30 倍以下 |
| 對應轉子慣量的 推薦負載慣量比關於 | 注3) 如果負載與馬達慣量比超過表中值，請聯繫我們。 |
| 旋轉式編碼器 : 規格 | 2500 P/r 增量式 |
| 旋轉式編碼器 : 解析度 | 10000 |
容許載重
| 項目 | 內容 |
|---|---|
| 組裝時 : 徑向載重 P 方向 (N) | 392 |
| 組裝時 : 軸向載重 A 方向 (N) | 147 |
| 組裝時 : 軸向載重 B 方向 (N) | 196 |
| 運轉時 : 徑向載重 P方向 (N) | 245 |
| 運轉時 : 軸向載重 A,B 方向 (N) | 98 |
適用驅動器
| 品名 | 系列 | 類型 | I/F 功能區分 | 外形型號名 | 電源電壓規格 |
|---|---|---|---|---|---|
停止接單 | E系列 | 超小型位置控制型 | 脈波列輸入專用 | L型 | 三相 200 V |
停止接單 | E系列 | 超小型位置控制型 | 脈波列輸入專用 | L型 | 單相/三相 200 V |

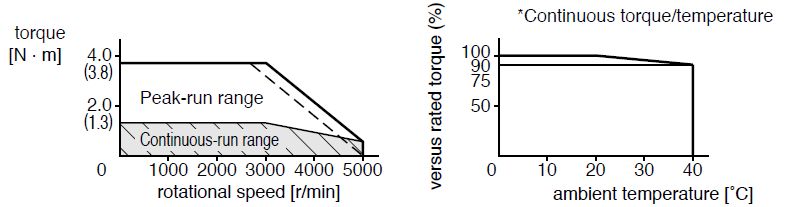

扭矩特性

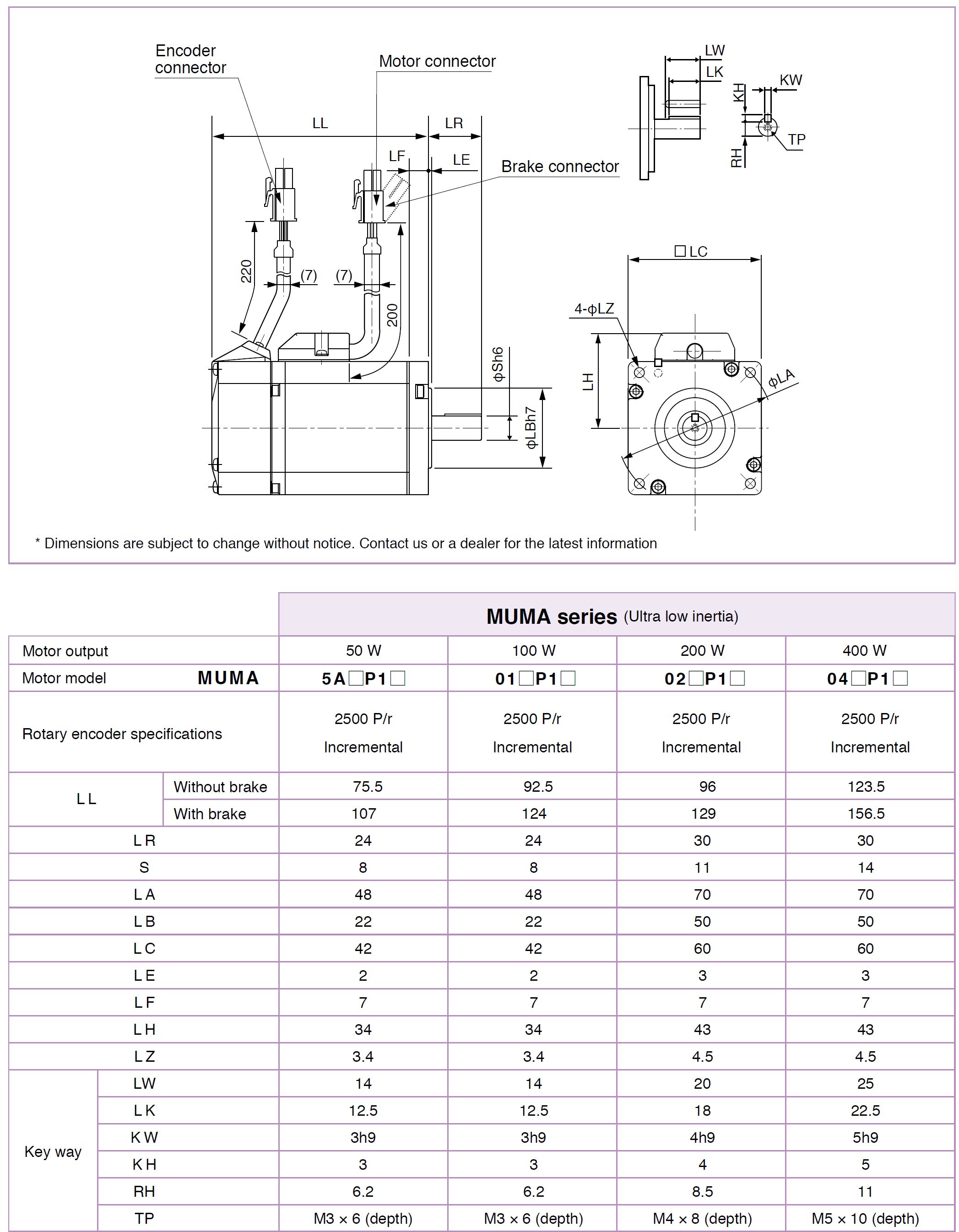

外型尺寸圖
[單位: 毫米]
