MUMA022P41N｜MINAS E 系列 伺服馬達 (已停產)
停止接單
停產時期 (JST)

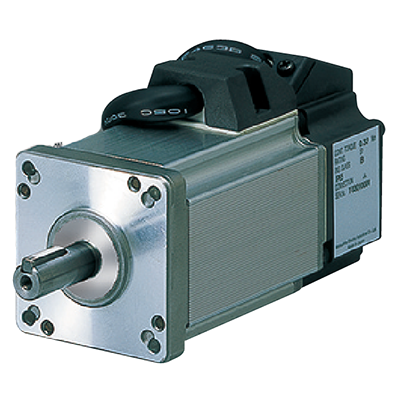

※ 實際商品可能與照片不同。
適合不含有規定:EU RoHS指令 2011/65/EU的6物質、以及EU RoHS指令2015/863/EU的4物質
| 品名 | MUMA022P41N |
|---|---|
| 產品 | 帶減速機伺服馬達 |
| 商品名稱 | MINAS E 系列 伺服馬達 (已停產) |
| 產品名稱 | 位置控制，50 W～400 W，電壓: AC 100 V / 200 V，2500 P/r 增量式編碼器，響應頻率: 400 Hz |
詳細規格
| 項目 | 內容 |
|---|---|
| 品名 | MUMA022P41N |
| 類型 | 超低慣量 |
| 保護等級 | 相當於IP44 |
| 提示 : 保護構造 | 減速機部分 |
| 環境條件 | 詳情請參閱使用說明書。 |
| 電壓規格 (V) | 200 |
| 額定功率 (W) | 200 |
| 額定電流 (A rms) | 1.6 |
| 保持煞車器 | 有 |
| 重量 (kg) | 2.08 |
| 油封 | 沒有 |
| 減速比 | 1/5 |
| 減速機種類 | 高精度用 |
| 軸規格 | 鍵槽 |
| 馬達額定功率 (W) | 170 |
| 額定轉矩 (N ⋅ m) | 2.65 |
| 瞬間最大轉矩 (N ⋅ m) | 8.04 |
| 再生煞車器頻率（次 / 分) | (無選配：無限制 有選配：無限制 選配部件（外置再生電阻）：DV0P2891) |
| 再生煞車器頻率關於 | (注1) 回生煞車器頻率表馬達本體從額定轉速減速停止時的容許頻率。 ・施加負載時，表中值為1/(m+1)。 (其中m=負載貫量/轉子慣性) ・超過額定轉速時的回生煞車器頻率與(運轉速度/額定速度)的平方成反比。 ・電源電壓為AC240 V (主電壓為AC200 V)。若電源電壓波動時，則對表中的值與(運轉電源電壓/240)的平方成反比進行調整。 ・轉速頻繁變換以及時常處於回生狀態（如上下進給的機械），請向本公司諮詢。 注31) 若時效扭矩在額定扭矩內，則回生頻率沒有限制。 |
| 額定轉速 (r/min) | 600 |
| 最高轉速 (r/min) | 1000 |
| 轉子慣量 ( x10-4 kg ⋅ m²) | 0.248 |
| 推薦慣量比 | 10 倍以下 |
| 對應轉子慣量的 推薦負載慣量比關於 | 注3) 如果負載與馬達慣量比超過表中值，請聯繫我們。 （馬達軸變頻減速機+馬達轉動慣量） |
| 旋轉式編碼器 : 規格 | 2500 P/r 增量式 |
| 旋轉式編碼器 : 解析度 | 10000 |
煞車器規格
| 項目 | 內容 |
|---|---|
| 靜摩擦轉矩 (N ⋅ m) | 1.27 以上 |
| 吸引時間 (ms) | 50 以下 |
| 釋放時間 (ms) | 15 (100) 以下 |
| 勵磁電流 DC (A) | 0.36 |
| 釋放電壓 DC (V) | 1 以上 |
| 勵磁電壓 DC (V) | 24 ± 10 % |
| 煞車器規格關於 | (通過保持用煞車器勵磁後開放。 不能用作馬達旋轉中的制動用途。 注4) 釋放時間是使用變阻器切斷直流時的數值。 |
容許載重
| 項目 | 內容 |
|---|---|
| 徑向載重 (N) | 490 |
| 軸向載重 (N) | 245 |
適用驅動器
| 品名 | 系列 | 類型 | I/F 功能區分 | 外形型號名 | 電源電壓規格 |
|---|---|---|---|---|---|
停止接單 | E系列 | 超小型位置控制型 | 脈波列輸入專用 | K型 | 三相 200 V |
停止接單 | E系列 | 超小型位置控制型 | 脈波列輸入專用 | L型 | 單相 200 V |

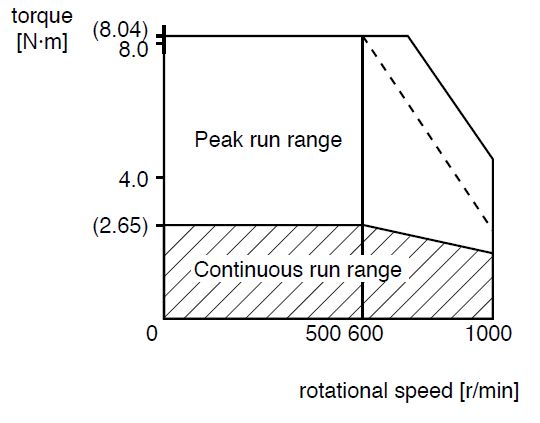

扭矩特性
Dotted line represents the torque at 10 % less supply voltage.

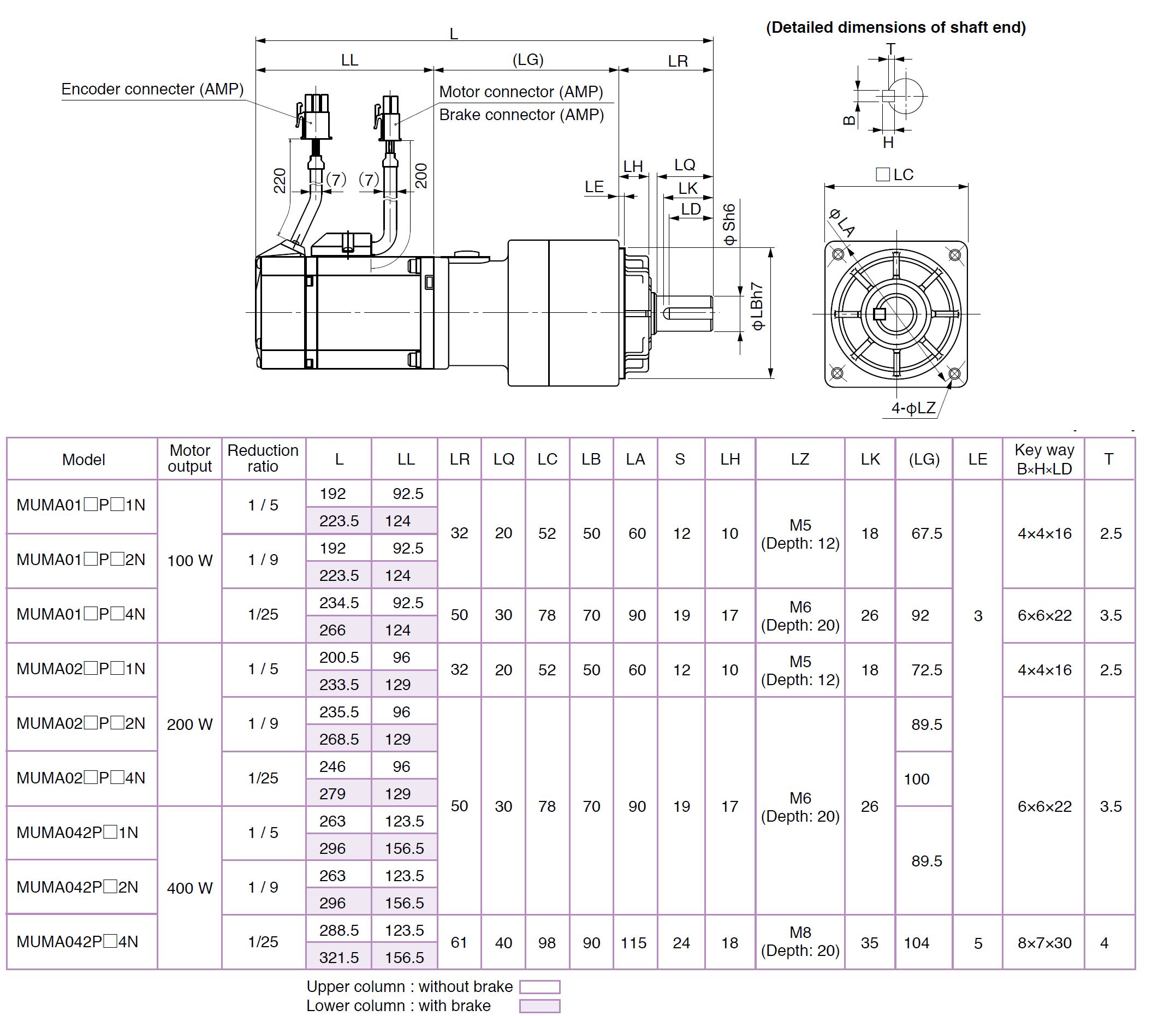

外型尺寸圖
[單位: 毫米]
