區域靜電消除器[脈衝AC方式]ER-X

下載

  • 基本資訊

  • 用途

  • 種類

  • 選配

  • 規格

  • 尺寸圖

  • 電路／連接

  • 靜電消除特性

  • 使用注意事項

------------------------------ Tab1 showing ------------------------------

基本資訊

高速消除靜電＆對應無風除電

UL, CSA : 认证(Certified by TÜV SÜD America Inc.)

    特點

    通過“無風”“微風”“高速”等靜電消除方式，來對應多種應用。

    ER-X系列不僅能對應用到壓縮空氣的“微風除電”、“高速除電”，還可對應無需使用壓縮空氣的“無風除電”。
    另外，還可連接2個接頭，因此可用於各種除電用途的電荷卸載。

    通過“無風”“微風”“高速”等靜電消除方式，來對應多種應用。

    放出空氣+大量離子，從而縮短除電時間！

    大量放出離子，從而可縮短除電時間。最適用於電子紙和薄膜太陽能電池等，除電速度直接關係到單件工時生產性提高的用途。

    無需擔心覆膜的滑動和微小部件的飛散！

    即使是以往機型所無法對應的不足0.05MPa的區域，也可進行除電。由於幾乎不存在空氣引起的灰塵擴散，因此最適用於對清潔度要求較高的半導體和FPD(移動面板)等用途的除電。

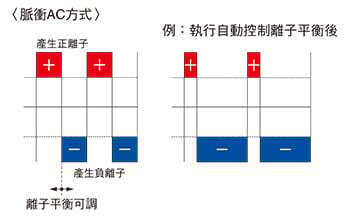

    利用脈衝AC方式實現高速的除電

    採用脈衝AC方式，在1根放電針上交替施加“＋”與“－”電壓。由於離子生成量較大，可放出大量離子，因此可在短時間內進行除電。
    關於脈衝頻率，可在100Hz(近距離·移動工件電)~ 1Hz(遠距離·空間除電)的範圍內，根據應用情況設為8個階段。

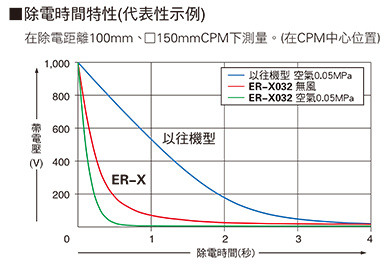

    除電時間特性

    配備自動控制離子平衡的功能

    感知因環境變化而發生變動的離子生成量，執行自動控制，通過反饋該變化量來保持已設定好的離子平衡。

    配備自動控制離子平衡的功能

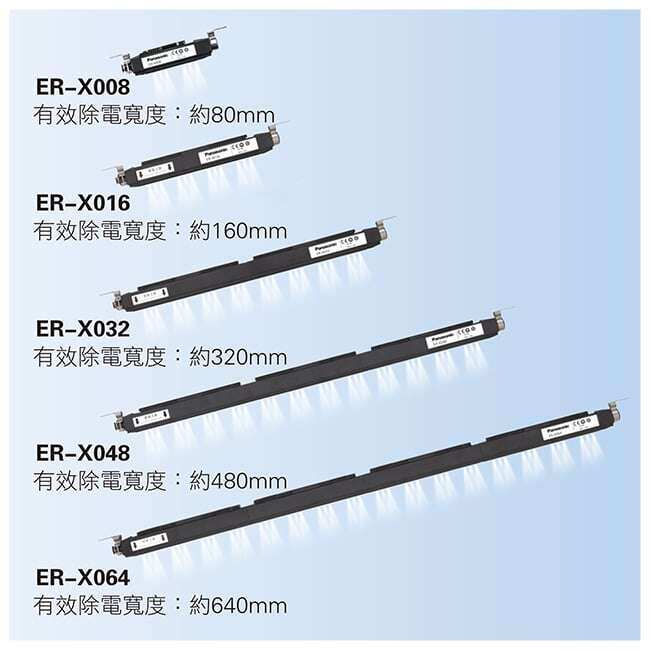

    棒型接頭

    備有耐熱·耐寒型產品

    ER-X□HC
    備有使用環境溫度為-60～+200℃的棒型接頭。

    超小型窄長接頭

    徹底修改放電部分的結構，採用超小型窄長接頭，從而實現高速除電※1同時兼顧維護性※2。
    對於以往因缺少空間而無法採取防靜電對策的裝置，可將該產品組裝入內或追加安裝。
    ※1 脈衝AC方式、空氣配管內藏(最大壓0.5MPa)
    ※2 放電針氣密層結構、統一清掃·更換結構

    超小型窄長接頭

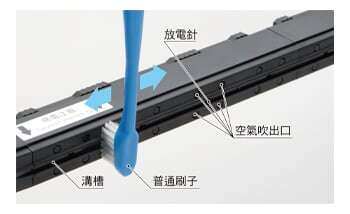

    前端採用扁平形狀，便於清潔

    由於前端採用扁平形狀，因此只需沿著溝槽刷掃，即可一並完成放電針和空氣吹出口的清潔操作。

    前端採用扁平形狀，便於清潔

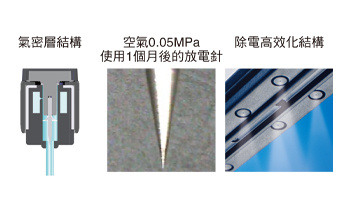

    採用放電針氣密層結構，減少污染

    利用清潔空氣來屏障放電針，從而可防止灰塵附著所造成的性能變差。另外，將放電針屏障用空氣和離子搬運用空氣分開，從而防止壓力集中所造成的放電不穩定，高效地生成、搬運離子。

    採用放電針氣密層結構，減少污染

    精選接頭材質，防止異物混入

    考慮到二次電池等的製造工序，未使用銅質材料，也未進行電鍍處理。將對異物混入的擔心程度控制 在最小限度。

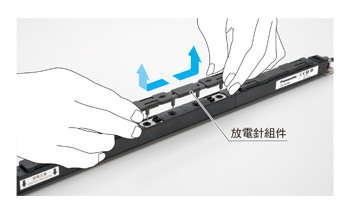

    組件化，可簡單地更換放電針

    將放電針實現組件化(4根針一組)，從而大幅簡化更換操作。根據組件上的箭頭向兩側滑動，即可簡單地完成拆卸操作。

    組件化，可簡單地更換放電針

    焦點型接頭
    快速消除靜電焦點型接頭

    ※截至2023年12月敝司調查

    利用脈衝AC方式的焦點型靜電消除器※1實現0.3秒以下快速消除靜電

    由於採用脈衝AC方式，離子生成量多，能夠釋放出大量的離子，使其可以在短時間內完成除電操作。並且，作為ø15mm以下的焦點型靜電消除器，實現0.3秒以下※2(±1,000V→±100V)最快速消除靜電。
    ※1：光點直徑ø15mm以下
    ※2：截至2023年12月敝司調查

    可通過[無風]、[微風]來實現除電，不會吹走微小工件，即可消除靜電

    電線內部內藏帶撓性的空氣配管，從而可自由安裝接頭

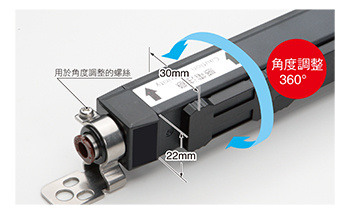

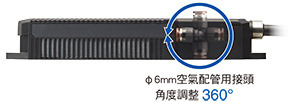

    可調整空氣供給口的角度

    ■ER-X001的高電壓組件部分

    可調整空氣供給口的角度

    控制器

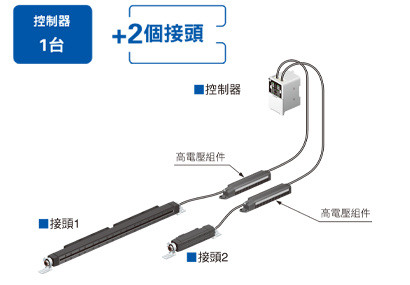

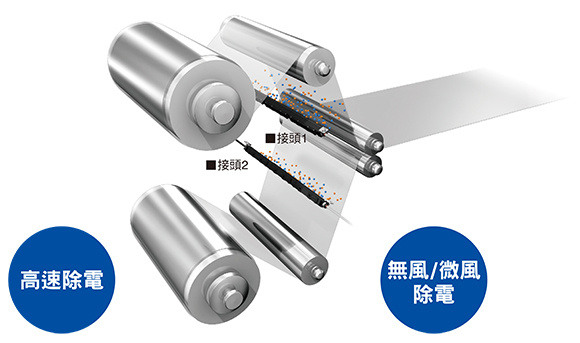

    可連接2個接頭，從而擴大除電區域，提高布局擴展性

    ・可與不同的接頭種類進行組合
    ※新型的控制器ER-XC02可同時連接棒型接頭和焦點型放射頭
    ・在夾入工件的接頭布局下，可進行除電
    ・可使2台接頭同步，提高除電效率

    可連接2個接頭，從而擴大除電區域，提高布局擴展性

    備有帶電功能

    使紙、部件等帶電，然後吸著搬運的便利功能。
    (註1)：接頭2執行正常的除電動作。
    (註2)：ER-X001不能使用帶電功能。(放電將停止。)

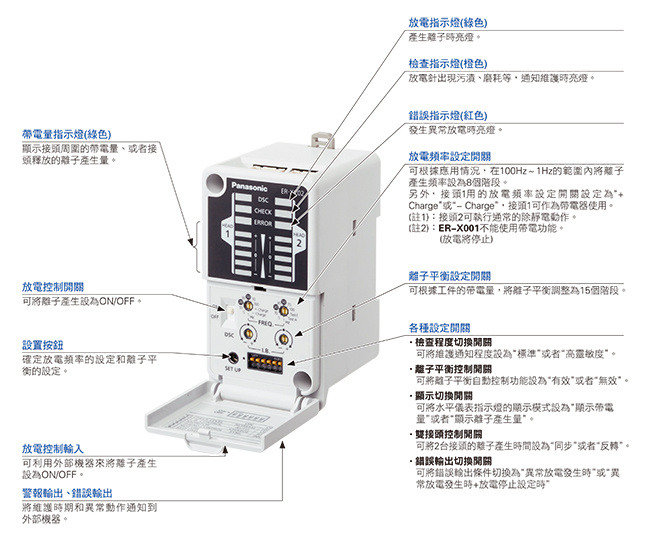

    多合一型控制器，配備有各種功能，可實現最佳化的除電。

    多合一型控制器，配備有各種功能，可實現最佳化的除電。

    ------------------------------ Tab2 showing ------------------------------

    用途

    除電功能

    TAB保護用薄膜進行剝離時的除電

    TAB保護用薄膜進行剝離時的除電

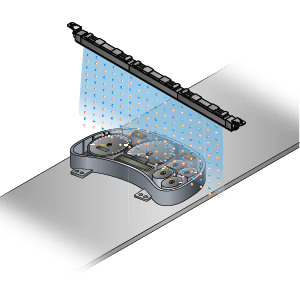

    搬運樹脂成形品時進行除電

    搬運樹脂成形品時進行除電

    搬運數位相機外殼時進行除電、除塵

    搬運數位相機外殼時進行除電、除塵

    金屬板組裝時除塵

    金屬板組裝時除塵

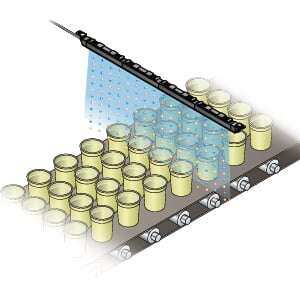

    食品杯運送時的除塵

    食品杯運送時的除塵

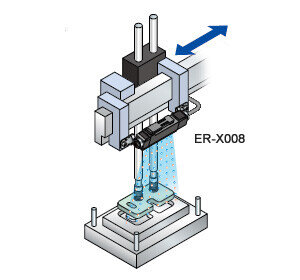

    防止成型品附著到模具上

    防止成型品附著到模具上

    防止灰塵擴散

    防止灰塵擴散

    FPC的高速除電

    FPC的高速除電

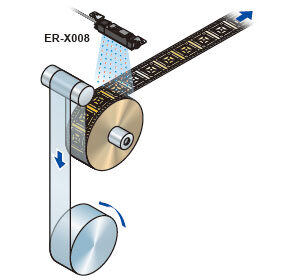

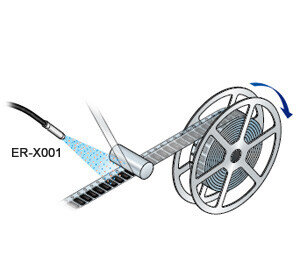

    貼片時防止靜電破壞

    貼片時防止靜電破壞

    在包邊機上實現高速除電

    在包邊機上實現高速除電

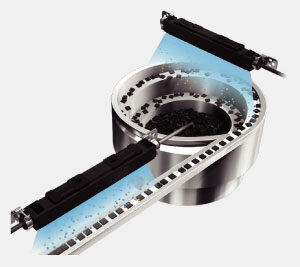

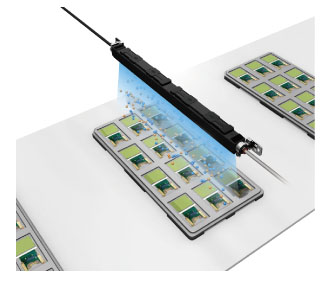

    搬運微小部件的過程中實現無風除電

    搬運微小部件的過程中實現無風除電

    帶電功能

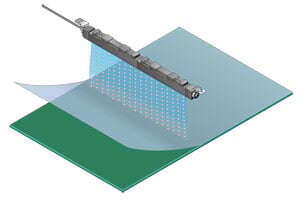

    膜的張貼

    膜的張貼

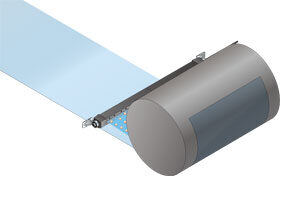

    滾筒的纏繞

    滾筒的纏繞

    ------------------------------ Tab3 showing ------------------------------

    種類

    接頭

    接頭中不附帶接頭連接線線，請另行訂購。

    種類形狀除電時間
    (±1,000V→
    ±100V)    		離子平衡有效除電幅度型號
    焦點型

    		0.3秒以下
    (註1)、
    0.5秒以下
    (註2)    		±30V以下
    (註2)
    (註3)    		約50mmER-X001
    (註4)
    棒型

    		1秒以下
    (註2)    		約80mmER-X008
    (註4)
    耐熱・
    耐寒
    ER-X008HC
    (註5)


    		約160mmER-X016
    (註6)(註7)
    耐熱・
    耐寒
    ER-X016HC
    (註5)


    		約320mmER-X032
    (註6)(註7)
    耐熱・
    耐寒
    ER-X032HC
    (註5)


    		約480mmER-X048
    (註6)
    耐熱・
    耐寒
    ER-X048HC
    (註5)


    		約640mmER-X064
    (註6)
    耐熱・
    耐寒
    ER-X064HC
    (註5)

    (註1)除電距離50mm、產品中央、放電頻率50Hz、空氣60ℓ/min. （0.3MPa）條件下的代表示例。

    (註2)除電距離100mm(ER-X001的除電距離為50mm)、產品中央、放電頻率50Hz(耐熱・耐寒型ER-X□HC的放電頻率為30Hz)、無空氣供給條件下的典型示例。

    (註3)離子平衡為正負的平均值。另外，規格值是在環境溫度變化為±10℃的環境下，從開始放電經過30分鐘後設定離子平衡，將離子平衡控制功能設為ON時使用的典型示例。

    (註4)在使用ER-X001和ER-X008的情況下，請務必使用升級後的新控制器ER-XC02（2014年4月以後生產的部分）。
    新舊控制器的區分方法，請參考"使用注意事項"。
    >>使用注意事項

    (註5)耐熱・耐寒型ER-X□HC的使用環境溫度為：-60～+200℃。另外，請務必使用新控制器(2016年4月以後生產的部分)。
    新舊控制器的區分方法，請參考"使用注意事項"。
    >>使用注意事項

    (註6)備有高電壓電線延長型(需要另售的專門控制器)。詳細敬請垂詢。

    (註7)備有矽材料放點針型。詳細敬請垂詢。

    控制器

    控制器中不附帶電源電線或AC適配器，請另行訂購。

    種類形狀型號接頭連接台數輸出
    標準型

    		ER-XC02最大2台PhotoMOS輸出

    接頭連接電線

    接頭中不附帶接頭連接電線，請另行訂購。

    形狀型號內容

    		ER-XCCJ2H長度2m、本體重量：約80g兩側帶連接器的
    橡皮絕緣軟電線
    ER-XCCJ5H長度5m、本體重量：約190g
    ER-XCCJ10H(註1)長度10m、本體重量：約560g

    (註1):不能使用在耐熱・耐寒型ER-X□HC中。

    ------------------------------ Tab4 showing ------------------------------

    選配

    品名型號內容
    電源電線ER-XCC2長度2m、本體重量：約80g0.15mm2 芯帶連接器的橡皮絕緣軟電線
    電線外徑：Ф5.3mm
    ER-XCC5長度5m、本體重量：約190g
    放電針組件ER-XANT帶更換用鎢針的元件：1個
    ER-XANT1帶更換用鎢針的元件：1個
    ER-X001專用
    ER-XANT2帶更換用鎢針的元件：1個
    ER-X008專用(註1)

    ER-XANTHC    		帶更換用鎢針的元件：1個
    ER-X016HC/X032HC/X048HC/X064HC用

    ER-XANT2HC    		帶更換用鎢針的元件：1個
    ER-X008HC專用
    放電部保護蓋ER-XACVRER-X016/X032/X048/X064用。(註1)
    在接頭ER-X□上安裝可防止放電針帶來的觸點感。2枚1組。(註2)
    材質：樹脂、重量：約20g(1組)
    ※ 接頭ER-X□的除電性能不會因安裝了放電部保護蓋而受到影響。

    (註1)不能在耐熱・耐寒型ER-X□HC中使用。

    (註2)必要組數根據接頭的機種而有差異。

    接頭型號ER-X016ER-X032ER-X048ER-X064
    必要組數
    (2枚1組)    		1組2組3組4組

    電源電線

    ER-XCC□

    放電針組件

    ER-XANT

    ER-XANTHC

    ER-XANT1

    ER-XANT2

    ER-XANT2HC

    放電部保護蓋

    ER-XACVR

    ------------------------------ Tab5 showing ------------------------------

    規格

    接頭

    種類焦點型棒型
    型號ER-X001ER-X008ER-X016ER-X032ER-X048ER-X064
    適用規範及認證CE標誌（EMC指令、RoHS指令）、UKCA標誌（EMC規則、RoHS規則）、TÜV SÜD認證（美國・加拿大）
    有效除電寬度約50mm約80mm約160mm約320mm約480mm約640mm
    除電時間
    (±1,000V→±100V)    		0.3秒以下(註1)、
    0.5秒以下(註2)    		1秒以下(註2)
    離子平衡±30V以下(註2)(註3)
    放電方式脈衝AC方式
    放電頻率50Hz/20Hz50Hz/30Hz/20Hz
    /10Hz/5Hz/1Hz    		100Hz/70Hz/50Hz/30Hz/20Hz/
    10Hz/5Hz/1Hz
    放電輸出電壓約±7,000V
    臭氧產生量0.01ppm以下(註2)
    最大空氣壓力0.5MPa
    使用流體空氣(乾燥的清潔空氣)(註4)
    使用海拔高度2,000m以下(註5)
    使用環境溫度0～+50℃(ER-X001為0～+40℃)(但應無凝露)、保存時:-10～+65℃
    使用環境濕度35～65%RH、保存時:35～85%RH
    耐振動耐久頻率10～55Hz(ER-X001耐久頻率為10～150Hz)　雙振幅0.75mm(最大加速度50m/s2)　XYZ各方向2小時
    耐衝擊耐久頻率100m/s2(約10G)　XYZ各方向3回
    外殼接地方式浮動接地
    材質接頭本體外殼:SUS、
    接頭安裝配件:SUS、
    放電針組件:PFA和鎢    		接頭本體外殼:PPS和SUS、接頭安裝配件:SUS、
    放電針組件:PC、PPS和鎢
    高電壓電線長度1.2m0.5m0.5m
    重量本體重量:
    約370g    		本體重量:
    約330g    		本體重量:
    約410g    		本體重量:
    約530g    		本體重量:
    約650g    		本體重量:
    約780g
    附件接頭安裝配件(出廠時已安裝)
    種類耐熱・耐寒型
    型號ER-X008HCER-X016HCER-X032HCER-X048HCER-X064HC
    適用規範及認證CE標誌（EMC指令、RoHS指令）、UKCA標誌（EMC規則、RoHS規則）、TÜV SÜD認證（美國・加拿大）
    有效除電寬度約80mm約160mm約320mm約480mm約640mm
    除電時間
    (±1,000V→±100V)    		1秒以下(註2)
    離子平衡±30V以下(註2)(註3)
    放電方式脈衝AC方式
    放電頻率30Hz(註6)
    放電輸出電壓約±7,000V
    臭氧產生量0.01ppm以下(註2)
    最大空氣壓力0.1MPa
    使用流體空氣(乾燥的清潔空氣)(註4)
    使用海拔高度2,000m以下(註5)
    使用環境溫度接頭:-60～+200℃(但應無凝露)(註7)、保存時:-10～+65℃、
    高電壓元件:0～+50℃(但應無凝露)、保存時:-10～+65℃
    使用環境濕度35～65%RH、保存時:35～85%RH
    耐振動耐久頻率10～55Hz　雙振幅0.75mm(最大加速度50m/s2)　XYZ各方向2小時
    耐衝擊耐久頻率100m/s2(約10G)　XYZ各方向3次
    外殼接地方式浮動接地
    材質接頭本體外殼:PPS和SUS、接頭安裝配件:SUS、放電針組件:PPS和鎢、
    高電壓元件本體外殼:ABS
    高電壓電線長度耐熱遮罩電線1.8m
    重量本體重量:
    約420g    		本體重量:
    約490g    		本體重量:
    約620g    		本體重量:
    約760g    		本體重量:
    約900g
    附件ø6-4空氣管用接頭:1個、密封蓋:1個、接頭安裝配件(出廠時已安裝)

    (註1):除電距離50mm、產品中央、放電頻率50Hz、空氣60ℓ/min.(0.3MPa)條件下的代表示例。

    (註2):除電距離100mm(ER-X001為除電距離50mm)、產品中央、放電頻率50Hz(耐熱·耐寒型ER-X□HC放電頻率30Hz)、無空氣供給條件下的典型示例。

    (註3):離子平衡為正負的平均值。另外，規格值是在環境溫度變化為±10℃的環境下，從開始放電經過30分鐘後設定離子平衡，將離子平衡控制功能設 為ON時使用的典型示例。

    (註4):乾燥的清潔空氣是指經過空氣乾燥器(結露溫度為-20℃左右)、空氣過濾器(網眼尺寸為0.01μm左右)處理的空氣。

    (註5):請勿在加壓至海拔0m的大氣壓以上的環境下使用或保存。

    (註6):使用時請將放電頻率設置為30Hz。請勿使用其他頻率。

    (註7):高溫下使用時，接頭可能會發生變色，但對除電性能沒有影響。

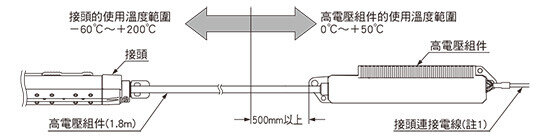

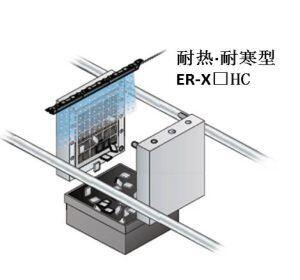

    關於耐熱·耐寒型ER-X□HC的使用環境溫度和安裝

    為保護高電壓組件，安裝時請如下圖所示空出500mm以上的常溫區域。

    關於耐熱·耐寒型ER-X□HC的使用環境溫度和安裝

    (註1)：耐熱·耐寒型ER-X□HC不能使用接頭連接電線ER-XCCJ10H(長度10m)。

    控制器

    種類控制器
    型號ER-XC02
    適用規範及認證CE標誌（EMC指令、RoHS指令）、UKCA標誌（EMC規則、RoHS規則）、TÜV SÜD認證（美國・加拿大）
    接頭連接台數最大2台
    電源電壓24V DC±10％
    消耗電流連接1台接頭時:450mA以下、連接2台接頭時:800mA以下
    指示燈顯示接頭1、接頭2的狀態
     放電(DSC)綠色LED(放電時亮燈)
    確認(CHECK)橙色LED(檢測到放電針的污漬、磨耗等時亮燈)
    錯誤(ERROR)紅色LED(檢測到異常放電時亮燈)
    電平指示儀綠色LED(5個階段。根據帶電量或者離子產生量亮燈，利用開關進行切換)
    輸出
    [報警(ALARM)
    錯誤(ERROR)
    公共端(COM)]    		PhotoMOS輸出
    • 最大負載電流:100mA
    • 外加電壓:30V DC以下(輸出－輸出公共端之間)
    • 剩餘電壓:1.5V以下(負載電流100mA下)
     輸出動作報警(ALARM):檢測到放電針的污漬、磨耗時置ON、正常時置OFF
    錯誤(ERROR):檢測到異常放電時置OFF、正常時置ON
    短路保護配備(自動復位式)
    放電控制輸入
    (DSC OFF)    		允許放電:開放、停止放電:24V或者0V短路時
    汙損度2
    過電壓種類I
    使用標高2,000m以下(註1)
    使用環境溫度0～＋50℃(但應無結露)、保存時:－10～＋65℃
    使用環境濕度35～65%RH、保存時:35～85%RH
    耐電壓AC1,000V 1分鐘　整個充電部 ·外殼之間
    AC500V 1分鐘 充電部·F.G.間
    絕緣電阻DC250V兆歐下20MΩ以上　整個充電部 ·外殼之間
    耐振動耐久頻率10～150Hz　雙振幅0.75mm(最大加速度50m/s2)　XYZ各方向2小時
    耐衝擊耐久頻率100m/s2(約10G)　XYZ各方向3次
    外殼接地方式浮動接地
    材質外殼:ABS
    重量本體重量:約130g
    附屬品電源·輸入/輸出連接用連接器:1組(機殼5557-10R、端子5556TL［日本MOLEX(株)生產］)
    接地線(約3.7m):1根

    (註1):在加壓了標高0m的大氣壓以上的環境中不能使用或者保存。

    ------------------------------ Tab6 showing ------------------------------

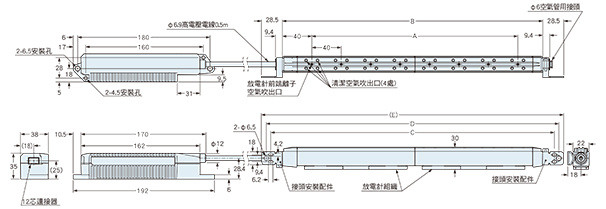

    尺寸圖

    • 單位mm

    ER-X008/X016/X032/X048/X064

    接頭

    ER-X008/X016/X032/X048/X064

    型式名ABCD(E)
    ER-X008HC40106138150163
    ER-X016HC120194226238251
    ER-X032HC280354386398411
    ER-X048HC440514546558571
    ER-X064HC600674706718731

    接頭安裝配件部詳情

    接頭安裝配件部詳情

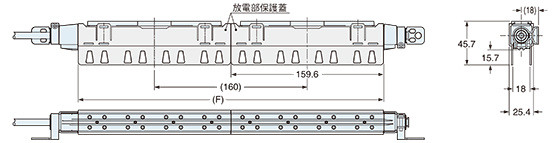

    放電部保護蓋ER-XACVR安裝圖

    放電部保護蓋ER-XACVR安裝圖

    型號(F)
    ER-X016159.6
    ER-X032319.6
    ER-X048479.6
    ER-X064639.6
    (註1): ER-X008以及耐熱、耐寒型ER-X□HC中不能使用放電部保護蓋ER-XACVR。

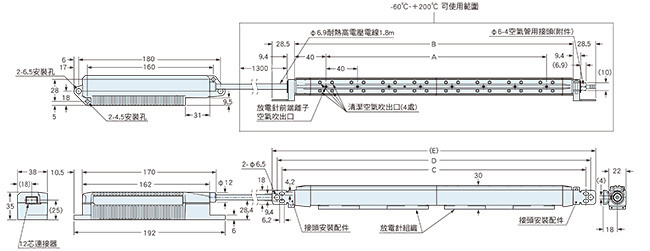

    ER-X008HC/X016HC/X032HC/X048HC/X064HC

    接頭

    ER-X008HC/X016HC/X032HC/X048HC/X064HC

    接頭安裝配件部詳情

    接頭安裝配件部詳情

    型式名ABCD(E)
    ER-X008HC40106138150163
    ER-X016HC120194226238251
    ER-X032HC280354386398411
    ER-X048HC440514546558571
    ER-X064HC600674706718731

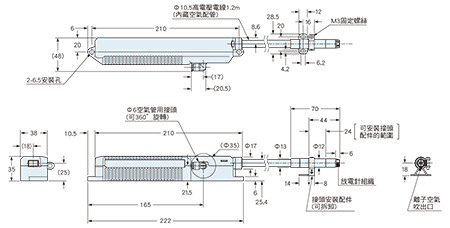

    ER-X001

    接頭

    ER-X001

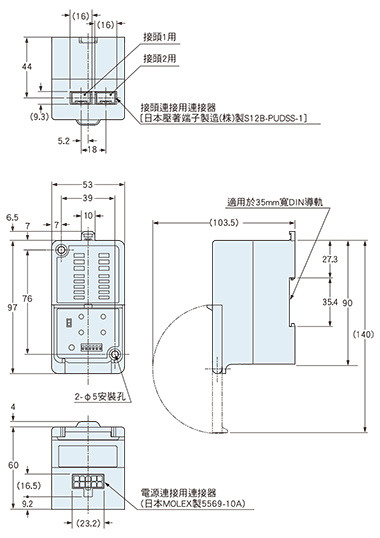

    ER-XC02

    控制器

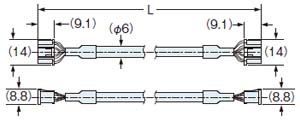

    ER-XCCJ□H

    連接接頭的電線

    ER-XCCJ□H

    ・長度L

    型號長度L
    ER-XCCJ2H2,000
    ER-XCCJ5H5,000
    ER-XCCJ10H10,000

    ER-XCC□

    電源電線(另售)

    ER-XCC□

    ・長度L

    型號長度L
    ER-XCC22,000
    ER-XCC55,000

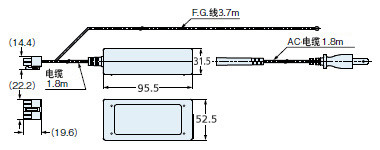

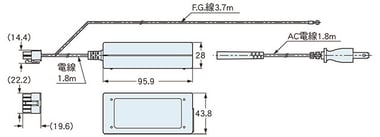

    ER-XAPS(生產終止品)

    AC適配器(另售)

    ※2021年5月以後生產的產品外形發生變更。

    舊品(2021年4月以前生產的產品)的形狀

    ER-XAPS

    ------------------------------ Tab7 showing ------------------------------

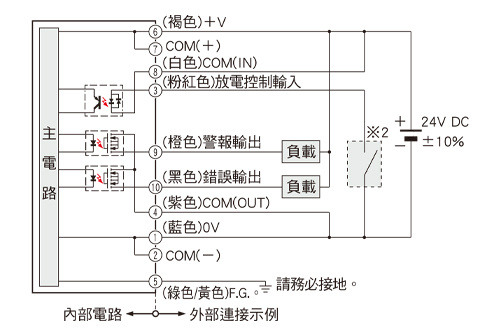

    電路／連接

    新控制器(2014年4月以後生產的部分)

    注意:

    2014年4月生產的產品～2016年3月生產的產品在耐熱、耐寒型接頭ER-X008HC中不能使用。
    请点击 新旧控制器的识别方法/与接头的组合参考。

    連接器端子排列圖

    連接器端子排列圖

    機殼:

    5569-10A
    [日本Molex生產]

    端子No.端子名稱導線顏色
    10V藍色
    2COM(-)-
    3放電控制輸入粉色
    4COM(OUT)紫色
    5F.G.端子綠色/黄色
    624V褐色
    7COM(+)-
    8COM(IN)白
    9警報輸出橙色
    10錯誤輸出黑色

    (註1):導線顏色為選件(另售)電源電線的顏色。

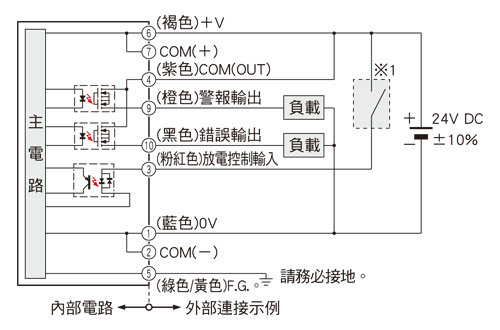

    將輸出連接到-COM

    將輸出連接到-COM

    ※1

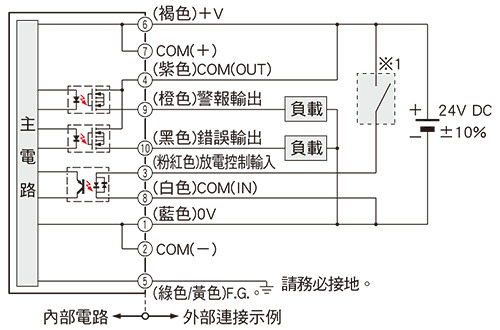

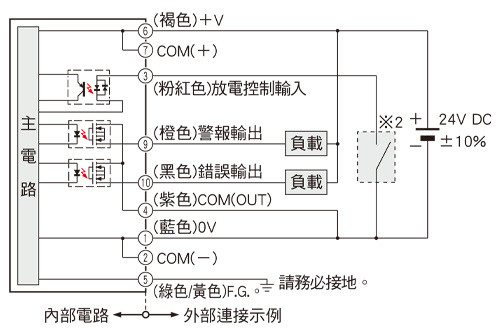

    將輸出連接到+COM

    將輸出連接到+COM

    ※2

    (註1):為防止觸電並進行正確的除電，請務必對F.G.端子進行接地處理。
    另外ER-X001的接頭安裝支架和控制器的F.G.端子在內部共通。

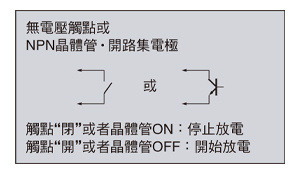

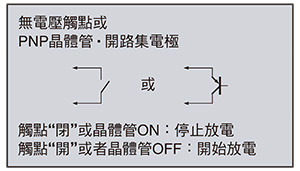

    (註2):停止放電的情況下，請使放電控制輸入在20ms以上保持ON。開始放電的情況下，請將放電控制 輸入置OFF(開放)。20ms後開始放電。

    舊控制器(2014年3月以前生產的部分)

    注意:

    無法使用ER-X001，ER-X008接頭及耐熱，耐寒型接頭ER-X□HC。
    請點擊 新舊控制器的識別方法/與接頭的組合參考。

    連接器端子排列圖

    連接器端子排列圖

    機殼:

    5569-10A
    [日本MOLEX(株)生產]

    端子No.端子名稱導線顏色
    10V藍色
    2COM(-)-
    3放電控制輸入粉色
    4COM(OUT)紫色
    5F.G.端子綠色/黄色
    624V褐色
    7COM(+)-
    8-白色
    9警報輸出橙色
    10錯誤輸出黑色

    (註1):導線顏色為選件(另售)電源電線的顏色。

    將輸出連接到-COM

    將輸出連接到-COM

    ※1

    將輸出連接到+COM

    將輸出連接到+COM

    ※2

    (註1):為防止觸電並進行正確的除電，請務必對F.G.端子進行接地處理。

    (註2):停止放電的情況下，請使放電控制輸入在20ms以上保持ON。開始放電的情況下，請將放電控制輸入置OFF(開放)。20ms後開始放電。

    ------------------------------ Tab8 showing ------------------------------

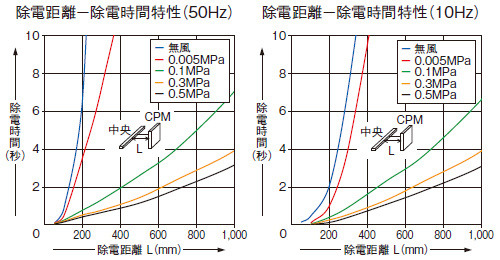

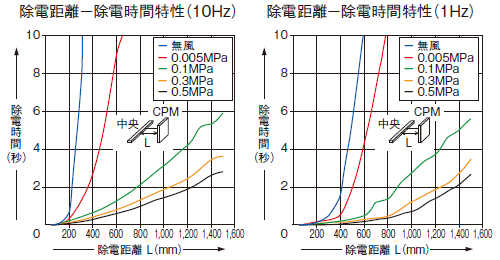

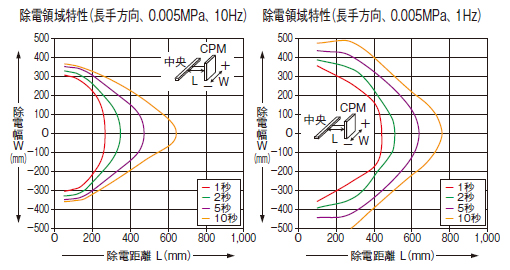

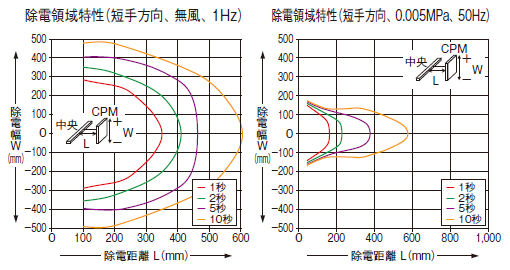

    靜電消除特性

    通過150mmCPM(充電板監視器)測定。(在CPM中心位置)
    (代表示例)

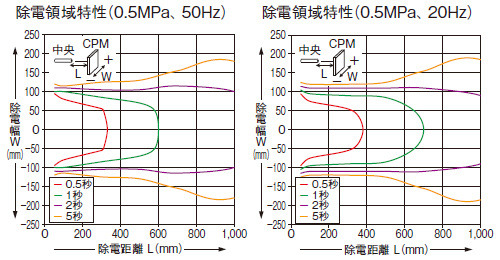

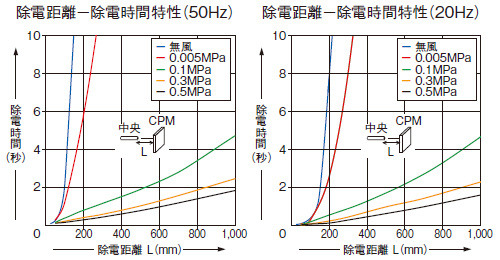

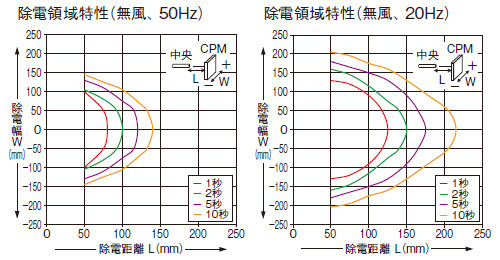

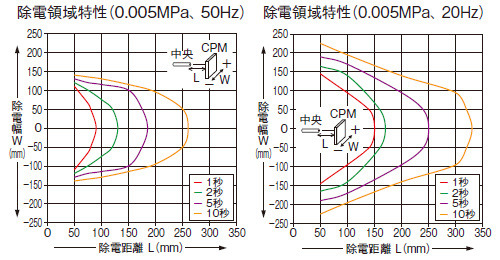

    ER-X001/X008共同特性

    ER-X001/X008共同特性

    ER-X001

    ER-X008

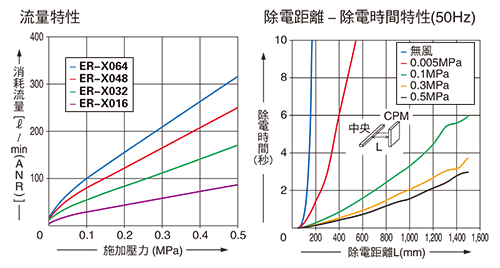

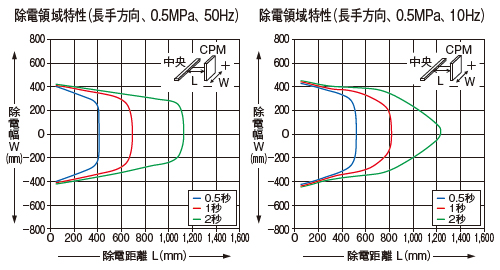

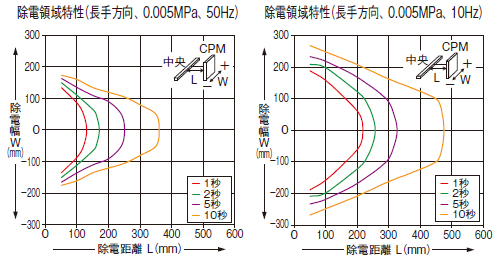

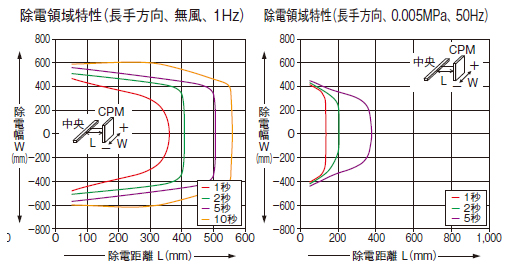

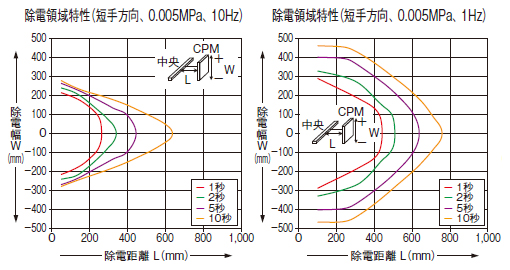

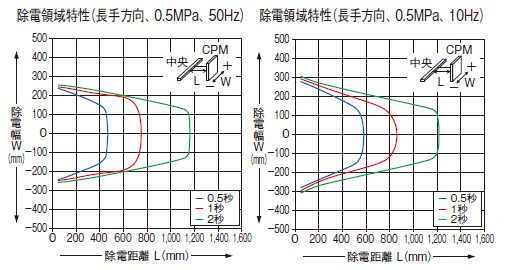

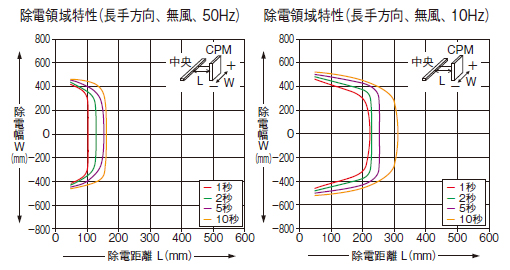

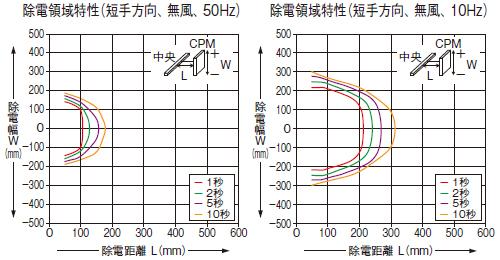

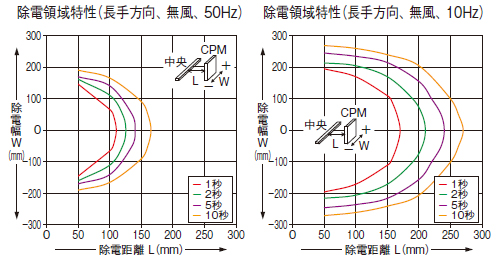

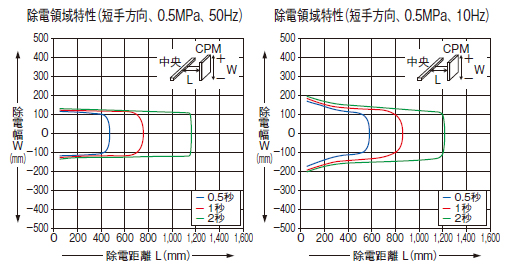

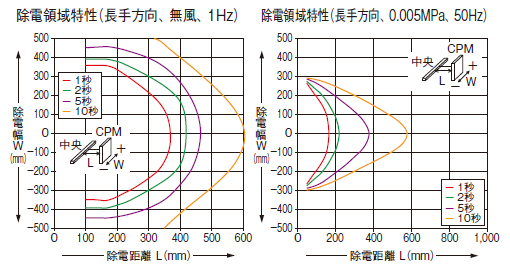

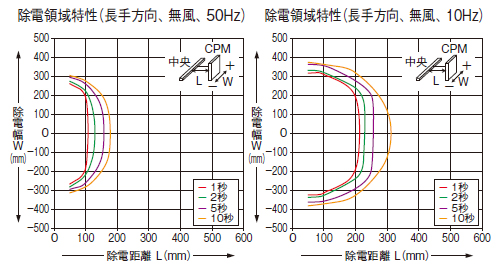

    ER-X016/X032/X048/X064共同特性

    ER-X016/X032/X048/X064共同特性

    ER-X016/X032/X048/X064共同特性

    ER-X032

    ER-X064

    ER-X□HC共同特性

    ER-X008HC

    ER-X016HC

    關於未刊載的數據，敬請垂詢。

    ------------------------------ Tab9 showing ------------------------------

    使用注意事項

    • 請勿將本產品作為保障人身安全的裝置使用。
    • 欲用於保障人身安全時，請使用符合OSHA、ANSI以及IEC等各國有關人身安全保障的法律和標準的產品。
    • 本產品會產生高電壓。
    • 請勿在有可燃物或易燃物等危險物品的環境周圍使用本產品。
    • 為防止觸電、進行正確的電荷卸載，請務必對控制器的框架式接地(F.G)端子進行接地處理。
    • 請勿將手接近放電針，否則可能造成電擊。
    • 由於放電針是尖的，處理放電針時務必小心，否則可能導致受傷。
    • 接頭與高電壓組件間的高壓電線的最小彎曲半徑為R30mm。在彎曲半徑R30mm以下使用或在活動部位使用時，可能會導致高壓電線的破損或引發火災。
    • 如不及時清潔，將無法充分發揮本產品的電荷卸載能力，還會引起事故或故障。請每周定時進行清潔。
    • 如果在密閉室內使用本產品，本產品排放的臭氧可能是有害的。因此請確保室內通風。
    • 請勿將離子空氣直接吹向臉部。否則臭氧可能損傷口鼻、咽喉等部位。
    • 高溫下使用時，請避免徒手直接接觸本產品。否則可能導致燙傷或受傷。此外，剛剛在高溫環境下使用後，本產品溫度非常高。因維修保養等需接觸本產品時，請對其進行充分冷卻。
    • NRTL(美國國家認可實驗室：National Recognized Testing Laboratories)認證指的是獲得了經美國職業安全與健康管理局(OSHA)審批的民間第三方認證機構(TÜV SÜD America)進行的，基於美國國家標準學會的標準(ANSI/UL)或加拿大國家標準(CAN/CSA)的安全認證。
    • 作為符合CSA標準及UL標準的產品使用時，請使用CLASS2對應的CSA/UL認證電源、或者使用作為CAN/CSA-C22.2 No.60950-1/UL 60950-1中規定的Limited Power Source而廣受好評的CSA/UL認證電源。
    • 本產品是為在工業環境中使用而開發和製造的。
    • 請勿將本產品用於電荷卸載以外的目的。
    • 請勿超過額定規格範圍使用本產品，否則可能造成故障或事故。此外產品使用壽命也可能會因此縮短。
    • 本產品是精密儀器。請避免掉落等對其衝擊，否則可能造成故障或事故。
    • 切勿對本產品進行分解、擅自維修或改造，否則可能造成故障或事故。
    • 請勿將本產品扔進火裡，否則可能有爆炸或產生有毒氣體的危險。
    • 請避免與高壓線和動力線並行配線，或使用同一配線管。否則會因電磁感應而導致誤動作。
    • 請確認電源的波動，以免電源輸入超過額定範圍。
    • 使用開關調節器時，請務必將框架式接地端子接地。
    • 在進行接頭的連接/拆卸、配線、點檢作業前，請務必切斷電源。否則會導致觸電或引發故障。
    • 配線後接通電源之前，請檢查確認電路連接是否正確。錯誤配線會導致事故或故障。
    • 請勿使用破損(龜裂、開裂)的電線。否則可能造成故障或事故。
    • 請勿在蒸氣、灰塵等較多的場所或水、油、焊接飛濺物直接接觸的環境下使用本產品。
    • 請避免讓工具等堅硬的物體觸碰到放電針。否則，放電針會破損，從而導致無法充分發揮電荷卸載能力，還會引起事故或故障。
    • 安裝時請切實固定產品本體。固定不牢或持續施加振動和衝擊，會引起事故或故障。
    • 請選擇導體面積在0.15mm2以上總長在30m以內的電源電線。為避免干擾，請盡量縮短配線。
    • 廢棄本產品時，請按工業廢棄物進行恰當處理。
    • 放電開始後至電荷卸載性能穩定大約要30分鐘。請在30分鐘以後進行離子平衡的調整。
    • 請正確組合使用接頭、放電針組件以及控制器。

    新舊控制器的識別方法/與接頭的組合

    組合使用新型控制器
    (註1)    		舊型控制器
    (註1)
    2016年4月以後生產部分2014年4月生產部分～
    2016年3月生產部分    		2014年3月以前生產部分

    接
    頭    		定點型ER-X001可以可以不可使用
    棒型ER-X008可以可以不可使用
    ER-X016可以
    ER-X032
    ER-X048
    ER-X064
     耐熱・
    耐寒    		ER-X008HC可不可使用不可使用
    ER-X016HC可以
    ER-X032HC
    ER-X048HC
    ER-X064HC

    (註1):

    新舊控制器的電源連接器針腳排列不同。詳情請參閱與輸入輸出電路連接。

    安裝

    • 使用2個M4螺絲或者1個M6螺絲，將接頭安裝到裝置的機箱中。如果振動較多，請採取彈簧墊圈等的防松措施。
    • 擰鬆用於角度調整的螺絲，然後調整接頭的角度並加以固定。鎖緊扭矩請保持在0.5N·m以下。
    • 接頭ER-X001安裝支架的位置是在從接頭前端2 0 m m以上的地方。接頭固定用螺釘的緊固扭矩不要超過0.5N·m。
    • 設置接頭後，為了進行適當地除電，請按照《安裝說明書》的步驟進行控制器的設定。

    (註1):請務必對安裝接頭的裝置機體進行接地處理。

    (註2):接頭與除電對象物之間的距離請保持在30mm以上。除電對象物的帶電量達到30kV以上時，請使安裝距離保持在50mm以上。

    (註3):接頭周圍以及接頭與除電對象物之間如存在金屬，則離子會被吸收，無法適當地進行除電。安裝接頭時，請參照以下安裝條件。

    (註4):側面安裝的情況下，請使放電頻率保持在10Hz以上。

    (註5):並排安裝2個以上的接頭時，請設為相同的頻率，並按照以下方法設置間隔。如使用不同的頻率，則相對安裝、平行安裝時均請保留400mm以上的間隔。

    安裝高電壓組件

    (註1):請勿在高電壓組件上放置物品。

    (註2):使用多個接頭時，安裝時請與高電壓組件之間保持10mm以上的距離。

    (註3):使用M6螺絲固定高電壓組件的情況下，請在連接接頭電線之前實施。

    (註4):請將ER-X001高電壓組件用M6螺絲固定。

    • 使用2個M4螺絲或者2個M6螺絲進行固定。此時的擰緊力矩如下所示。
      •使用M4螺絲時：1.2N･m
      • 使用M6螺絲時：2.5N･m

    • 可將控制器安裝到35mm寬DIN導軌上，或使用M4螺絲進行安裝。

    〈安裝到DIN導軌上時〉

    • 按下鎖定解除蓋後，即可從DIN導軌上拆下本產品。

    〈使用M4螺絲安裝時〉

    • 鎖緊扭矩應保持在1.2N·m以下。

    配管

    • 本產品通過供給空氣，可減少放電針上的污漬，並提高除電效率。
    • 關於安裝在本產品空氣入口部的套管，請使用外徑為f6mm的套管。
    • 請向本產品供給乾燥的清潔空氣(不含水、油或灰塵等)。
    • 因空氣配管長度，以及空壓部件(針閥、speakon接頭、小型過濾器等)的追加等，會出現壓力下降的情況，請注意避 免發生電離裝置供壓不足的現象。另外，請選擇與供給空氣流量相符的空壓部件。

    <ER-X008/X016/X032/X048/X064>
    接頭部中的配管

    <ER-X008HC/X016HC/X032HC/X048HC/X064HC>
    接頭部中的配管

    <ER-X001>
    高電壓組件中的配管

    (註1):將套管插入本產品的接頭時，請務必將套管插入到底部，並確認是否插緊。如未將套管插入到底部，則會造成漏氣。

    MENU

    最近搜尋過的產品

    最近搜尋過的產品型號
