小型光電感測器 [放大器內建] CX-400 Ver.2

下載

  • 基本資訊

  • 用途

  • 種類

  • 選配

  • 規格

  • 尺寸圖

  • 電路／連接

  • 檢測特性

  • 使用注意事項

部分訂單結束

停產時期

2021年09月30日

------------------------------ Tab1 showing ------------------------------

基本資訊

產品升級 製造使人和地球更加和諧的感測器

UL,CE,UKCA已取得

UL : Recognition認證(CX-414□, CX-4□(-P)-CJ 除外)

特點

CX-400系列的特點

最多降低功耗60%，
減輕環境負荷

CX-400系列裝備新開發的定制IC電路，在提高環境適應性、檢測性能和可靠性方面做了種種改進，產品陣容共計140種。產品升級，各機型平均降低功耗44%，最多者降耗達60%。為節能、減排CO22和保護地球環境做出貢獻。

產品升級
抗干擾性能更強

抗干擾性能強的CX-400型獲得進一步增強。裝備耐變頻器電路，能使峰值波長進行最佳偏移，使產品的耐變頻器光波或高壓變頻調速電機的高周波干擾等性能進一步增強。

更強的防輸出短路能力
強化電路逆接保護

強化輸入線路的逆接保護，可以防止因電源線、輸出線的連接錯誤而引起故障的發生。

抗油、冷卻液的能力強[CX-41□/42□/49□]

對照型、鏡面反射型 (CX-48□除外)及擴散反射型的聚焦鏡材質採用抗冷卻液能力強的丙烯。即使安裝在油霧飛散的金屬加工機械的周邊，亦可放心使用。並具有達IP67(IEC)的保護構造。

試驗油JIS標準產品名稱
潤滑油-VELOCITY OIL No.3
非水溶性切削液2型5號DUFFNEY CUT AS-30D
2型11號YUSHIRON OIL No.2ac(註1)
水溶性切削液W1型1號YUSHIRON LUBIC HWC68(註1)
W2型1號YUSHIROKEN S50N(註1)

1,000小時/浸漬(水深0m)/絕緣電阻20MΩ/250V

(註1)：YUSHIRON和YUSHIROKEN是YUSHIRO化學工業株式會社 的註冊商標。

不易受酒精腐蝕[CX-44□/48□]

前罩、顯示罩均採用了不易受酒精腐蝕的聚碳酸酯材質。設置在噴灑酒精洗劑的食品加工設備周圍時，也可放心使用。並具有達IP67(IEC)的保護構造。
注意：安裝時，請避免使清洗液沾到附帶於CX-48□中的反射鏡上。

耐水耐灰塵性能好[CX-400系列]

採用保護構造 IP67（IEC）、可以使用在水和灰塵較多的現場。
注意：在檢測過程中沾水、會檢測出水。

可用於各種場合，檢測能力高

利用先進的光學系統，與以往產品相比，檢測性能提高了約2.5倍。即便是小到0.4mm的段差也可準確檢測出。

徹底消除浪費，大幅減輕環境負荷

CX-400系列不僅備有3種長度的電線可選，還簡化包裝，從而減少了廢棄物。而且採用聚乙烯包裝袋，不會產生有害氣體。

對照型[CX-41□]的特點

強勁的紅外光束[CX-412/413]

實現檢測距離為15m的長距離檢測。強勁的穿透力，亦可用於包裝物內部的檢測等。

(註1)：利用穿透力進行檢測時，請務必通過實際產品進行確認。

耐塵、耐髒[CX-412/413]

採用紅外光束作為光源。與紅色光束型產品相比，更加耐塵、耐髒。

對照型抗干擾強[CX-411]

光源為紅色光的CX-411、裝有防干擾濾光器(另售)防止相互干擾、也可以安裝兩台。

對照型[CX-414□]的特點

■保護構造IP67

繼承CX-400系列的保護等級

■實用2m檢測距離

■防干擾性能強化

相鄰兩台感測器防干涉距離為80mm
(檢測距離在550mm處)

鏡面反射型[CX-48□/49□]的特點

綽綽有餘的檢測距離5m[CX-493]

使用便於對準光軸的紅色光束型產品，可進行長度為5 m的長距離檢測。亦可滿足橫向寬度較寬的自動卷簾門的需求。

帶偏極濾光器鏡面反射型[CX-491]

內藏偏極濾光器，就連鏡面體亦可穩定檢測。

2台感測器可緊貼安裝[CX-49□/48□]

自動防干擾功能、可以2台感測器可緊貼安裝

透明物體檢測專用型[CX-48□]

採用獨特的光學系統和專門檢測透明物體的電路。 與以往產品相比，可穩定地檢測更薄的透明物體。

CX-48□可檢測的各類透明物體(典型示例)

檢測物體檢測物體的大小
板式玻璃□ 50mmt=0.7mm
圓柱形玻璃ø50mm ℓ=50mmt=1.3mm
丙烯板□ 50mmt=1.0mm
苯乙烯(塑料軟盒)□ 50mmt=0.9mm
食品包裝袋□ 50mmt=10μm
煙盒薄膜□ 50mmt=20μm
塑料袋□ 50mmt=30μm
PET瓶(500mℓ)ø66mm

反射鏡設定距離

CX-481 : 300～500mm、CX-482 : 1～2m

CX-483 : 500～1,000mm

［反射鏡RF-230·處於最佳狀態(註)］
檢測物體的通過位置位於感測器和反射鏡的中間時。
ℓ : 圓柱形玻璃的長度
 t : 檢測物體的厚度

(註1)：所謂最佳狀態，是指在無檢測物體的狀態下，穩定指示 燈恰好點亮時設定靈敏度的狀態。

擴散反射型[CX-42□]的特點

採用高亮度光點光，便於對準光軸[CX-423]

採用可視性良好的高亮度紅色LED光點光，使得檢測位置一目了然。 此外， 當設定距離為100mm時可實現約φ2mm的超小光點； 當設定距離為200mm時可實現約φ5mm的小光點。還能檢測細小的工件。

減少光點調節器的調節工時[CX-42□]

根據檢測距離的不同，備有豐富齊全的品種。因此，可很方便地對光點進行最佳調整。

可緊貼安裝2台感測器[CX-42□]

採用自動防干擾設計，最多可緊貼安裝2台感測器。

距離設定反射型[CX-44□]的特點

※距離最大時

距離設定反射型[CX-441]

以2％以下的應差可檢測小到0.4mm的段差
利用先進的光學系統，與以往產品相比，檢測性能提高了約2.5倍。即便是小到0.4mm的段差也可準確檢測出。

不易受顏色的影響
可以幾乎等同的距離檢測黑色和白色工件。即便在異色工件流通的生產線上進行換產時，也無需調節器調節。

可根據用途進行選擇的2種光點直徑
在檢測距離為50mm的感測器產品中備有適用於檢測細小工件的小光點(約ø2mm型)以及亦可適用於孔較多或容易顫振的工件的大光點(約ø6.5mm型)。

採用高亮度光點光，便於對準光軸[CX-44□]

實現既明亮、可視性又好的高亮度紅色光點光。檢測位置一目了然。此外，CX-441採用約φø2mm的超小光點，亦可檢測細小的工件。

亦可適用於細微差別的檢測[CX-44□]

裝備5轉型光點調節器。可對距離進行精確的設定，非常簡便。

配備自動防干擾功能[CX-44□]

自動防干擾功能、防止相互干擾。

BGS/FGS功能可輕鬆進行更嚴格的設定！！[CX-44□]

< BGS功能完美應用於以下情況 ＞
■無背景時
工件與背景物體分離時

如果更改背景顏色或有人通過時也不受影響。

< FGS功能完美應用於以下情況 ＞
■有背景物體時
工件與背景物體緊貼時
工件上有光澤及不平整時

傳送帶上的工件不受光澤、顏色、不平整的影響。

BGS/FGS功能可輕鬆進行更嚴格的設定！![CX-44□]

注意：FGS功能務必在有傳送帶等背景物體的狀態下使用。

限定反射型[CX-46□]的特點

※基本型省去了靈敏度調節器和動作切換開關。電線長度為0.5m。

線性光點設計穩定檢測[CX-46□-C05]

限定反射型線性光點設計約5×30mm※。※代表示例
即使鏤空或凹凸表面的產品也可以穩定檢測。

2台感測器可緊貼安裝[CX-46□-C05]

採用自動防干擾設計，最多可緊貼安裝2台感測器。

------------------------------ Tab2 showing ------------------------------

用途

起重機軌道內貨物荷翻倒的檢測

起重機軌道內貨物荷翻倒的檢測

影像處理系統的同步檢測

影像處理系統的同步檢測

帶偏極濾光器鏡面反射型

帶偏極濾光器鏡面反射型

透明物體檢測專用型

透明物體檢測專用型

物體通過檢測

物體通過檢測

透明薄膜檢測

透明薄膜檢測

外殼上孔的檢測 確認基板運送裝置上的通過情況

確認基板運送裝置上的通過情況

檢測小藥片

檢測小藥片

不受光澤背景的影響、可以檢測出小工件。使用FGS功能。

檢測薄餅

檢測薄餅

即使薄型工件也可以安定检查。使用FGS功能

工件通過確認

工件通過確認

工件的顏色差異、不受背景的影響。使用BGS功能。

基板檢測

線性光點設計不易受基板切口、鏤空所影響，能穩定檢 測基板的位置。

基板檢測

限定反射型光電感測器、不易受工作背景的影響。

------------------------------ Tab3 showing ------------------------------

種類

標準型

種類形狀檢測距離型號(註1)輸出動作投光元件
NPN輸出PNP輸出
對
照
型

10mCX-411CX-411-P入光時ON/
非入光時ON　
通過切換開關
選擇		紅色LED
長距離15mCX-412CX-412-P紅外線LED
30mCX-413CX-413-P
鏡
面
反
射
型		帶偏極
濾光器

3m(註2)CX-491CX-491-P紅色LED
長距離5m(註2)CX-493CX-493-P
透明體
檢測用		50～500mm(註2)CX-481CX-481-P紅外線LED
50～1,000mm(註2)CX-483CX-483-P
0.1～2m(註2)CX-482CX-482-P
擴
散
反
射
型

100mmCX-424CX-424-P紅外線LED
300mmCX-421CX-421-P
800mmCX-422CX-422-P
窄視角

70～300mmCX-423CX-423-P紅色LED
距
離
設
定
反
射
型		小光點

2～50mm
(距離設定範圍:
20～50mm)		CX-441CX-441-P檢測時ON/
非檢測時ON
通過切換開關
選擇		紅色LED
 15～100mm
(距離設定範圍:
20～100mm)		CX-444CX-444-P
20～300mm
(距離設定範圍:
40～300mm)		CX-442CX-442-P

注意：由於需根據不同的安裝方法選擇不同的安裝支架，因此感測器本體不附帶安裝支架。請另行訂購感測器安裝支架。

(註1):對照型的銘牌上所標記的型號帶“E”為投光器，帶“D”為受光器。

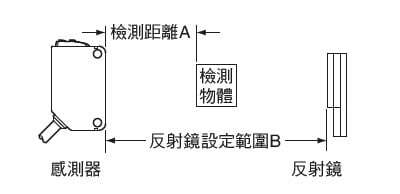

(註2):

鏡面反射型感測器的檢測距離是相對於反射鏡RF-230的數值。 此外，檢測距離表示檢測物體的可檢測範圍。
下表中的檢測距離A因檢測物體的形狀等不同，可能發生變化。 請務必使用實際的檢測物體進行動作確認。

 CX-491□CX-493□CX-481□CX-483□CX-482□
A0～3m0～5m50～500mm50～1,000mm0.1～2m
B0.1～3m0.1～5m100～500mm100～1,000mm0.8～2m

基本型

未配備動作切換開關和靈敏度調節器。電線長0.5m。

種類形狀檢測距離型號(註1)輸出動作投光元件
NPN輸出PNP輸出
對
照
型

2mCX-414A-C05CX-414A-P-C05入光時ON紅外線LED
CX-414B-C05CX-414B-P-C05遮光時ON
長距離30mCX-413A-C05CX-413A-P-C05入光時ON紅外線LED
CX-413B-C05CX-413B-P-C05遮光時ON
限
定
反
射
型

10～40mm
(中心23mm)
(註1)		CX-461A-入光時ON紅色LED
CX-461A-C05CX-461A-P-C05
CX-461B-C05CX-461B-P-C05非入光時ON
10～70mm
(中心40mm)
(註1)		CX-462A-C05CX-462A-P-C05入光時ON
CX-462B-C05CX-462B-P-C05非入光時ON

注意：由於需根據不同的安裝方法選擇不同的安裝支架，因此感測器本體不附帶安裝支架。請另行訂購感測器安裝支架。

(註1):檢測距離是相對於白色無光澤紙(100×100mm)的數值

種類形狀檢測距離型號(註1)輸出動作投光元件
NPN輸出PNP輸出
距
離
設
定
反
射
型

10～50mm

（註2）

CX-445A-入光時ON紅色LED
CX-445B-非入光時ON

40～200mm

（註2）

CX-446A-入光時ON
CX-446B-非入光時ON

注意：由於需根據不同的安裝方法選擇不同的安裝支架，因此感測器本體不附帶安裝支架。請另行訂購感測器安裝支架。

(註1):對照型的銘牌上所標記的型號帶“E”為投光器，帶“D”為受光器。

(註2):檢測距離是相對於白色無光澤紙(100mm×100mm)的數值。

5m電線長度型

備有5m電線長度型(標準規格為2m，基本型為0.5m)。
訂購5m電線長度型時，請在型號末尾加註“-C5”。(但CX-44□及基本型除外。)
(例)CX-411-P的5m電線長度型為“CX-411-P-C5”

M8連接器型、M12中繼連接器型

備有M8連接器型及M12中繼連接器型。
訂購M8連接器型時，請在型號末尾加註“-Z”進行訂購；訂購M12中繼連接器型時，請在型號末尾加註“-J”。
(但CX-44□、CX-425不配備M12中繼連接器型。基本型除外。)
(例) CX-411-P的M8連接器型為“CX-411-P-Z”
CX-411-P的M12中繼連接器型為“CX-411-P-J”

種類型號電線長度內容
M8
連接器
型用		直線型CN-24A-C22m可用於所有型號
CN-24A-C55m
L型CN-24AL-C22m
CN-24AL-C55m
M12
中繼連接器
型用		2芯CN-22-C22m對照型的投光器用
(2芯)
CN-22-C55m
4芯CN-24-C22m對照型的投光器用
CN-24-C55m

CN-24A-C2
CN-24A-C5

連接電線

CN-24AL-C2
CN-24AL-C5

CN-22-C2、CN-22-C5
CN-24-C2、CN-24-C5

無反射鏡型

NPN輸出型：CX-491-Y、CX-493-Y、CX-491-J-Y
PNP輸出型：CX-493-P-Y

型號一覽表

標準型

*灰色底型號為停產(預定)品。

種類標準型
(電線長度2m)		電線長度
0.5m型		電線長度
5m型		M8連接器
型		M12中繼連接器型
對
照
型		NPN輸出CX-411CX-411-C05CX-411-C5CX-411-ZCX-411-J
PNP輸出CX-411-PCX-411-P-C05CX-411-P-C5CX-411-P-ZCX-411-P-J
NPN輸出CX-412CX-412-C05CX-412-C5CX-412-ZCX-412-J
PNP輸出CX-412-PCX-412-P-C05CX-412-P-C5CX-412-P-ZCX-412-P-J
NPN輸出CX-413CX-413-C05CX-413-C5CX-413-ZCX-413-J
PNP輸出CX-413-PCX-413-P-C05CX-413-P-C5CX-413-P-ZCX-413-P-J
鏡
面
反
射
型		NPN輸出CX-481CX-481-C05CX-481-C5CX-481-ZCX-481-J
PNP輸出CX-481-PCX-481-P-C05CX-481-P-C5CX-481-P-ZCX-481-P-J
NPN輸出CX-482CX-482-C05CX-482-C5CX-482-ZCX-482-J
PNP輸出CX-482-PCX-482-P-C05CX-482-P-C5CX-482-P-ZCX-482-P-J
NPN輸出CX-483CX-483-C05CX-483-C5CX-483-ZCX-483-J
PNP輸出CX-483-PCX-483-P-C05CX-483-P-C5CX-483-P-ZCX-483-P-J
NPN輸出CX-491CX-491-C05CX-491-C5CX-491-ZCX-491-J
PNP輸出CX-491-PCX-491-P-C05CX-491-P-C5CX-491-P-ZCX-491-P-J
NPN輸出CX-493CX-493-C05CX-493-C5CX-493-ZCX-493-J
PNP輸出CX-493-PCX-493-P-C05CX-493-P-C5CX-493-P-ZCX-493-P-J
 無
反
射
鏡
型		NPN輸出CX-491-YCX-491-C05-YCX-491-C5-YCX-491-Z-YCX-491-J-Y
PNP輸出CX-491-P-YCX-491-P-C05-YCX-491-P-C5-YCX-491-P-Z-YCX-491-P-J-Y
NPN輸出CX-493-YCX-493-C05-YCX-493-C5-YCX-493-Z-YCX-493-J-Y
PNP輸出CX-493-P-YCX-493-P-C05-YCX-493-P-C5-YCX-493-P-Z-YCX-493-P-J-Y
擴
散
反
射
型		NPN輸出CX-421CX-421-C05CX-421-C5CX-421-ZCX-421-J
PNP輸出CX-421-PCX-421-P-C05CX-421-P-C5CX-421-P-ZCX-421-P-J
NPN輸出CX-422CX-422-C05CX-422-C5CX-422-ZCX-422-J
PNP輸出CX-422-PCX-422-P-C05CX-422-P-C5CX-422-P-ZCX-422-P-J
NPN輸出CX-423CX-423-C05CX-423-C5CX-423-ZCX-423-J
PNP輸出CX-423-PCX-423-P-C05CX-423-P-C5CX-423-P-ZCX-423-P-J
NPN輸出CX-424CX-424-C05CX-424-C5CX-424-ZCX-424-J
PNP輸出CX-424-PCX-424-P-C05CX-424-P-C5CX-424-P-ZCX-424-P-J
NPN輸出CX-425CX-425-C05CX-425-C5--
PNP輸出CX-425-PCX-425-P-C05CX-425-P-C5--
距
離
設
定
反
射
型		NPN輸出CX-441--CX-441-Z-
PNP輸出CX-441-P--CX-441-P-Z-
NPN輸出CX-442--CX-442-Z-
PNP輸出CX-442-P--CX-442-P-Z-
NPN輸出CX-443--CX-443-Z-
PNP輸出CX-443-P--CX-443-P-Z-
NPN輸出CX-444--CX-444-Z-
PNP輸出CX-444-P--CX-444-P-Z-

基本型

*灰色底型號為停產(預定)品。
*基本型僅為標準規格品(線長0.5m)。

種類基本型
(電線長度0.5m)
對
照
型		NPN輸出CX-411A-C05
CX-411B-C05
PNP輸出CX-411A-P-C05
CX-411B-P-C05
NPN輸出CX-412A-C05
CX-412B-C05
PNP輸出CX-412A-P-C05
CX-412B-P-C05
NPN輸出CX-413A-C05
CX-413B-C05
PNP輸出CX-413A-P-C05
CX-413B-P-C05
NPN輸出CX-414A-C05
CX-414B-C05
PNP輸出CX-414A-P-C05
CX-414B-P-C05
鏡
面
反
射
型		NPN輸出CX-491A-C05-Y
CX-491B-C05-Y
PNP輸出CX-491A-P-C05-Y
CX-491B-P-C05-Y
限
定
反
射
型		NPN輸出CX-461A-C05
CX-461B-C05
PNP輸出CX-461A-P-C05
CX-461B-P-C05
NPN輸出CX-462A-C05
CX-462B-C05
PNP輸出CX-462A-P-C05
CX-462B-P-C05
距
離
設
定
反
射
型		NPN輸出CX-445A
CX-445B
CX-446A
CX-446B

附件

RF-230(反射鏡)



------------------------------ Tab4 showing ------------------------------

選配

品名型號狹縫透光罩
尺寸		檢測距離最小檢測物體
狹縫透光罩感測器單側安裝時兩側安裝時單側安裝時兩側安裝時
圓形
狹縫透光罩
(對照型專用)		OS-CX-05CX-411□ø0.5mm400mm20mmø12mmø0.5mm
CX-412□600mm30mm
CX-413□1,200mm60mm
OS-CX-1CX-411□ø1mm900mm100mmø12mmø1mm
CX-412□1.35m150mmø1.5mm
CX-413□2.7m300mm
OS-CX-2CX-411□ø2mm2m400mmø12mmø2mm
CX-412□3m600mmø3mm
CX-413□6m1,200mm
方形
狹縫透光罩
(對照型專用)		OS-CX-05x6CX-411□0.5×6mm2m400mmø12mm0.5×6mm
CX-412□3m600mm
CX-413□6m1,200mm
OS-CX-1x6CX-411□1×6mm3m1mø12mm1×6mm
CX-412□4.5m1.5m
CX-413□9m3m
OS-CX-2x6CX-411□2×6mm5m2mø12mm2×6mm
CX-412□7.5m3m
CX-413□15m6m
品名型號檢測距離最小檢測物體
防干擾濾光器
(CX-411□專用)		PF-CX4-V(垂直、銀色)5m(註1)ø12mm(註1)
PF-CX4-H(水平、淡褐色)
反射鏡
(鏡面反射型專用)		RF-210CX-491□1m(註2)ø30mm
CX-493□1.5m(註2)
CX-481□-
CX-483□0.1～0.3m(註2)
CX-482□0.1～0.6m(註2)
RF-220CX-491□1.5m(註2)ø35mm
CX-493□3m(註2)
CX-481□50～300mm(註2)
CX-483□0.1～0.7m(註2)
CX-482□0.1～1.3m(註2)
RF-230(註3)CX-491□-Y3m(註2)ø50mm

(註1):為雙側安裝時的值。

(註2):

請將CX-491□/493□□和反射鏡之間的距離設定為0.1m以上。CX-48□則參閱下表。檢測距離A因檢測物體的形狀等不同，可能發生變化。請務必使用實際的檢測物體進行動作確認。

(註3):基本型以外的鏡面反射型感測器為產品的附件。

圓形狹縫透光罩

OS-CX-□

一按即可安裝在感測器的前面。

方形狹縫透光罩

OS-CX-□×6

一按即可安裝在感測器的前面。

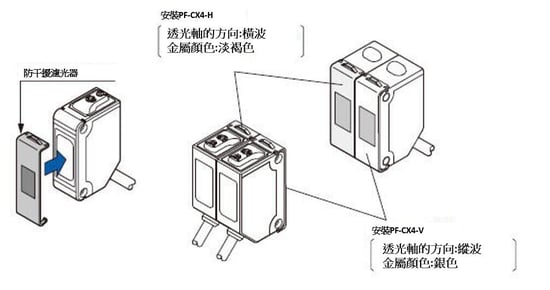

防干擾濾光器

PF-CX4-V (垂直、銀色)
PF-CX4-H (水平、淡褐色)

2台CX-411□可以貼近安裝。

反射鏡

RF-210

RF-220

RF-230

品名型號內容
反射鏡
安裝支架		MS-RF21-1RF-210用保護性安裝支架
保護反射鏡免受因衝撞而引起的光軸偏差的影響。
MS-RF22RF-220用
MS-RF23RF-230用
反射帶RF-11・檢測距離(註4)：
0.5m[CX-491□]
0.8m[CX-493□]		・使用環境溫度：-25～+50℃
・使用環境濕度：35～85%RH

注意
・避免受壓，如受壓過大，性能會降低，敬請注意。
・不可裁切使用，以免降低其檢測性能。
RF-12・檢測距離(註4)：
0.7m[CX-491□]
1.2m[CX-493□]
0.1～0.6m[CX-482□]
RF-13・檢測距離(註5)：
0.5m[CX-491□]		・使用環境溫度：-25～+55℃
・使用環境濕度：35～85%RH
感測器安裝支架
(註1)		MS-CX2-1立式安裝支架也可用於安裝
RF-210。		對照型感測器需要2個安裝支架。
MS-CX2-2橫向安裝支架也可用於安裝
RF-210。
MS-CX2-4保護性安裝支架
MS-CX2-5底部安裝支架
MS-CX-3倒裝式安裝支架
通用感測器
安裝支架
(註2)		MS-AJ1平面安裝型基本裝配
MS-AJ2側面安裝型
MS-AJ1-A平面安裝型側臂裝配
MS-AJ2-A側面安裝型
MS-AJ1-M平面安裝型反射鏡裝配
MS-AJ2-M側面安裝型

感測器檢查器
(註3)

CHX-SC2適用於對照型光電感測器的光軸對齊。受光器的最佳位置由指示燈和音訊信號指示。

(註1):連接器型感測器因連接器部的形狀不同，可能無法使用某些感測器安裝支架，敬請注意。

(註2):關於通用感測器安裝支架，詳情請參閱 MS-AJ。

(註3):感測器檢查器的詳情請參閱CHX-SC2。

(註4):感測器和反射帶之間的距離設置為0.1m(CX-482□為0.4m)以上。

(註5):感測器和反射帶之間的距離請設置為0.2m。

通用感測器安裝支架

MS-AJ1

MS-AJ1-A

通過能夠進行水平方向調整的曲臂，可從生產線上方進行檢測。

MS-AJ1-M

MS-AJ2

MS-AJ2-A

通過能夠進行水平方向調整的曲臂，可從生產線上方進行檢測。

MS-AJ2-M

反射鏡安裝支架

MS-RF21-1

附帶2個帶墊圈的M3螺絲(長12mm)

MS-RF22

附帶2個帶墊圈的M3螺絲(長8mm)

MS-RF23

附帶2個帶墊圈的M4螺絲(長10mm)

反射帶

RF-11

RF-12

RF-13

感測器安裝支架

MS-CX2-1

附帶2個帶墊圈的M3螺絲(長12mm)

MS-CX2-2

附帶2個帶墊圈的M3螺絲(長12mm)

MS-CX2-4

附帶2個帶墊圈的M3螺絲(長14mm)

MS-CX2-5

附帶2個帶墊圈的M3螺絲(長12mm)

MS-CX-3

附帶2個帶墊圈的M3螺絲(長12mm)

感測器檢查器

CHX-SC2

------------------------------ Tab5 showing ------------------------------

規格

標準型

種類對照型
 長距離
型號NPN輸出CX-411CX-412CX-413
PNP輸出CX-411-PCX-412-PCX-413-P
適用的規格及認證EMC指令、RoHS指令、韓國S標誌認證(註2)
檢測距離10m15m30m
檢測物體φ12mm以上的不透明體(註3)
應差-
重複精度
(垂直於檢測軸)		0.5mm以下
電源電壓12〜24V DC±10%　脈動P-P10%以下
消耗電流投光器：15mA以下
受光器：10mA以下		投光器：20mA以下
受光器：10mA以下		投光器：25mA以下
受光器：10mA以下
輸出<NPN輸出型>
NPN開路集電極晶體管
・最大流入電流：100mA
・外加電壓：30V DC以下(輸出-0V之間)
・剩餘電壓：2V以下(流入電流為100mA時)
　　　　　　1V以下(流入電流為16mA時)

<PNP輸出型>
PNP開路集電極晶體管
・最大流出電流：100mA
・外加電壓：30V DC以下(輸出-+V之間)
・剩餘電壓：2V以下(流出電流為100mA時)
　　　　　　　 1V以下(流出電流為16mA時)
 輸出動作可用切換開關選擇入光時ON/非入光時ON
短路保護配備
反應時間1ms以下2ms以下
工作狀態指示燈橙色LED(輸出ON時亮起)　位於受光器上
穩定指示燈綠色LED(穩定入光時、穩定非入光時亮起)　位於受光器上
電源指示燈綠色LED(通電時亮起)　位於投光器上
靈敏度調節器持續可變調節器 安裝於對照型感測器的受光器上
防干擾功能有了防干擾濾光器(另售)
2套感測器可貼近
安裝在一起
(檢測距離：5m)		-
環
境
性
能		保護構造IP67(IEC)、防滲透型
使用環境溫度-25〜+55℃(註意不可結露、結冰)、保存時：-30〜+70℃
使用環境濕度35〜85%RH、保存時：35〜85%RH
使用環境照明度白熾燈：受光面照明度3,000lx以下
耐電壓AC1,000V 1分鐘　所有電源連接端子與外殼之間
絕緣電阻所有電源連接端子與外殼之間，20MΩ以上，基於DC250V的高阻表
耐振動頻率10〜500Hz　雙振幅1.5mm(MAX.10G)　XYZ各方向2小時
耐衝擊頻率500m/s2(約50G)　XYZ各方向3次
投光元件(調制式)紅色LED紅外LED
 投光波峰波長680nm870nm850nm
材質外殼：PBT(聚對苯二甲酸乙二醇酯)、聚焦鏡：丙烯(CX-48□聚碳酸酯)、
顯示罩：丙烯(CX-48□聚碳酸酯)
電線0.2mm2 3芯(對照型投光器：2芯)橡皮電線，長2m
電線延長0.3mm2以上的電線全長可延長至100m(對照型：投光器和受光器各1根)
重量本體重量投光器：約45g、受光器：約50g
包裝重量約100g
附件-

(註1):無指定的測量條件為使用環境溫度＝+23℃。

(註2):鏡面反射型感測器的檢測距離和檢測物體是相對於反射鏡RF-230(另售)的值。此外，檢測距離表示檢測物體的可檢測範圍。 下表中的檢測距離A因檢測物體的形狀等不同，可能發生變化。請務必使用實際的檢測物體進行動作確認。

(註3):如果安裝了狹縫透光罩(另售)，可檢測ø0.5mm的小物體(使用圓形狹縫透光罩時)。

種類鏡面反射型
帶偏極濾光器長距離透射明型體檢測用
型
號		NPN輸出CX-491CX-493CX-481CX-483CX-482
PNP輸出CX-491-PCX-493-PCX-481-PCX-483-PCX-482-P
適用的規格及認證EMC指令、RoHS指令、韓國S標誌認證(註2)
檢測距離3m(註3)5m(註3)50〜500mm
(註3)		50〜1,000mm
(註3)		0.1〜2m
(註3)
檢測物體φ50mm以上的
不透明體、半透明體、
鏡面體(註3)(註4)		φ50mm以上的
不透明體、半透明體(註3)(註4)		φ50mm以上的
透明體、半透明體、
不透明體(註3)(註4)
應差-
重複精度
(垂直於檢測軸)		0.5mm以下
電源電壓12〜24V DC±10%　脈動P-P10%以下
消耗電流13mA以下10mA以下
輸出<NPN輸出型>
NPN開路集電極晶體管
・最大流入電流：100mA
・外加電壓：30V DC以下(輸出-0V間)
・剩餘電壓：2V以下(流入電流100mA時)
　　　　　　　 1V以下(流入電流16mA時)

<PNP輸出型>
PNP開路集電極晶體管
・最大流出電流：100mA
・外加電壓：30V DC以下(輸出-+V間)
・剩餘電壓：2V以下(流出電流100mA時)
　　　　　　　 1V以下(流出電流16mA時)
 輸出動作可用切換開關選擇入光時ON/非入光時ON
短路保護配備
反應時間1ms以下
工作狀態指示燈橙色LED(輸出ON時亮起)　對照型位於受光器上
穩定指示燈綠色LED(穩定入光時、穩定非入光時亮起)　對照型位於受光器上
電源指示燈-
靈敏度調節器持續可變調節器安裝於對照型感測器的受光器上
防干擾功能配備(2台感測器可緊貼安裝)
環
境
性
能		保護構造IP67(IEC)、防滲透型
使用環境溫度-25〜+55℃(注意不可結露、結冰)、保存時：-30〜+70℃
使用環境濕度35〜85%RH、保存時：35〜85%RH
使用環境照明度白熾燈：受光面照明度3,000lx以下
耐電壓AC1,000V 1分鐘　所有電源連接端子與外殼之間
絕緣電阻所有電源連接端子與外殼之間，20MΩ以上，基於DC250V的高阻表
耐振動頻率10〜500Hz　雙振幅1.5mm(MAX.10G)　XYZ各方向2小時
耐衝擊頻率500m/s2(約50G)　XYZ各方向3次
投光元件(調制式)紅色LED紅外LED
 投光波峰波長680nm650nm870nm
材質外殼：PBT(聚對苯二甲酸乙二醇酯)、
聚焦鏡：丙烯(CX-48□聚碳酸酯)
顯示罩：丙烯(CX-48□聚碳酸酯)
電線0.2mm2 3芯(對照型投光器：2芯)橡皮電線，長2m
電線延長0.3mm2以上的電線全長可延長至100m(對照型：投光器和受光器各1根)
重量本體重量約50g
包裝重量約80g
附件RF-230(反射鏡)：1個

(註1):無指定的測量條件為使用環境溫度=+23℃。

(註2):擴散反射型感測器的檢測距離與應差是相對於白色無光澤紙(200mm×200mm)的數值。

(註3):鏡面反射型感測器的檢測距離和檢測物體是相對於反射鏡RF-230的值。此外，檢測距離表示檢測物體的可檢測範圍。下表中的檢測距離A因檢測物體的形狀等不同，可能發生變化。請務必使用實際的檢測物體進行動作確認。

(註4):使用前，請務必通過實際檢測進行確認。

種類擴散反射型
 窄視角型
型
號		NPN輸出CX-424CX-421CX-422CX-425CX-423
PNP輸出CX-424-PCX-421-PCX-422-PCX-425-PCX-423-P
適用的規格及認證EMC指令、RoHS指令、韓國S標誌認證(註2)
檢測距離100mm(註3)300mm(註3)800mm(註3)1700mm(註3)70〜300mm
(註3)
檢測物體不透明體、半透明體、透明體(註4)不透明體、半透明體、透明體(註4)
(最小檢測物體φ0.5mm銅導線)
應差動作距離的15%以下(註3)
重複精度
(垂直於檢測軸)		1mm以下0.5mm以下
電源電壓12〜24V DC±10%　脈動P-P10%以下
消耗電流13mA以下15mA以下18mA以下15mA以下
輸出<NPN輸出型>
NPN開路集電極晶體管
・最大流入電流：100mA
・外加電壓：30V DC以下(輸出-0V間)
・剩餘電壓：2V以下(流入電流100mA時)
　　　　　　　 1V以下(流入電流16mA時)

<PNP輸出型>
PNP開路集電極晶體管
・最大流出電流：100mA
・外加電壓：30V DC以下(輸出-+V間)
・剩餘電壓：2V以下(流出電流100mA時)
　　　　　　　 1V以下(流出電流16mA時)
 輸出動作可用切換開關選擇入光時ON/非入光時ON
短路保護配備
反應時間1ms以下2ms以下1ms以下
工作狀態指示燈橙色LED(輸出ON時亮起)　對照型位於受光器上
穩定指示燈綠色LED(穩定入光時、穩定非入光時亮起)　對照型位於受光器上
電源指示燈-
靈敏度調節器持續可變調節器 安裝於對照型感測器的受光器上
防干擾功能配備(2台感測器可緊貼安裝)
環
境
性
能		保護構造IP67(IEC)、防滲透型
使用環境溫度-25〜+55℃(注意不可結露、結冰)、保存時：-30〜+70℃
使用環境濕度35〜85%RH、保存時：35〜85%RH
使用環境照明度白熾燈：受光面照明度3,000lx以下
耐電壓AC1,000V 1分鐘　所有電源連接端子與外殼之間
絕緣電阻所有電源連接端子與外殼之間，20MΩ以上，基於DC250V的高阻表
耐振動頻率10〜500Hz　雙振幅1.5mm(MAX.10G)　XYZ各方向2小時
耐衝擊頻率500m/s2(約50G)　XYZ各方向3次
投光元件(調制式)紅外LED紅色LED
 投光波峰波長860nm850nm645nm
材質外殼：PBT(聚對苯二甲酸乙二醇酯)、聚焦鏡：丙烯(CX-48□聚碳酸酯)、
顯示罩：丙烯(CX-48□聚碳酸酯)
電線0.2mm2 3芯(對照型的投光器：2芯) 橡皮電線，長2m
電線延長0.3mm2以上的電線全長可延長至100m(對照型：投光器和受光器各1根)
重量本體重量約50g
包裝重量約60g
附件-

(註1):無指定的測量條件為使用環境溫度=+23℃。

(註2):有韓國S標誌的型號為、CX-424、CX-421、CX-422、CX-423。

(註3):擴散反射型感測器的檢測距離與應差是相對於白色無光澤紙(200mm×200mm)的數值。

(註4):使用前，請務必通過實際檢測進行確認。

種類距離設定反射型
小光點
型
號		NPN輸出CX-441CX-444CX-442
PNP輸出CX-441-PCX-444-PCX-442-P
適用的規格及認證EMC指令、RoHS指令、韓國S標誌認證(註2)

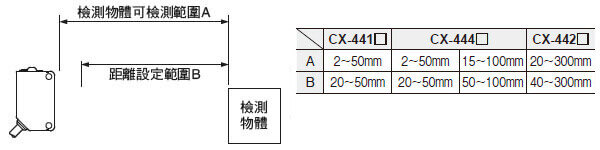

距離設定範圍(註3)20〜50mm20〜100mm40〜300mm
檢測距離
(白色無光澤紙)		2〜50mm15〜100mm20〜300mm
應差動作距離的2％以下(白色無光澤紙)動作距離的5%以下
(白色無光澤紙)
重複精度
(垂直於檢測軸)		沿檢測軸：1mm以下，垂直於檢測軸：0.2mm以下(使用白色無光澤紙)
電源電壓12〜24V DC±10%　脈動P-P10%以下
消耗電流20mA以下
輸出<NPN輸出型>
NPN開路集電極晶體管
・最大流入電流：100mA
・外加電壓：30V DC以下(輸出-0V之間)
・剩餘電壓：2V以下(流入電流為100mA時)
　　　　　　1V以下(流入電流為16mA時)

<PNP輸出型>
PNP開路集電極晶體管
・最大流出電流：100mA
・外加電壓：30V DC以下(輸出-+V之間)
・剩餘電壓：2V以下(流出電流為100mA時)
　　　　　　　 1V以下(流出電流為16mA時)
 輸出動作可用切換開關選擇檢測時ON/非檢測時ON
短路保護配備
反應時間1ms以下
工作狀態指示燈橙色LED(輸出ON時亮起)
穩定指示燈綠色LED(安定動作時亮起)(註4)
距離設定調節器配備機械式5圈調節器
檢測模式可用檢測模式切換輸入選擇BGS/FGS功能
自動防干擾功能
(註5)		配備
環
境
性
能		保護構造IP67(IEC)、防滲透型
使用環境溫度-25〜+55℃(注意不可結露、結冰)、
保存時：-30〜+70℃
使用環境濕度35〜85%RH、保存時：35〜85%RH
使用環境照明度白熾燈：受光面照明度3,000lx以下
耐電壓AC1,000V 1分鐘　所有電源連接端子與外殼之間
絕緣電阻所有電源連接端子與外殼之間，20MΩ以上，基於DC250V的高阻表
耐振動頻率10〜500Hz　雙振幅3mm(MAX.50G)　XYZ各方向2小時
耐衝擊頻率500m/s2(約50G)　XYZ各方向3次
投光元件(調制式)紅色LED(投光波峰波長：650nm、調制式)
光點直徑約φ2mm
(距離為50mm時)		約φ9mm
(距離為100mm時)		約□15mm
(距離為300mm時)
材質外殼：PBT(聚對苯二甲酸乙二醇酯)、
聚焦鏡：聚碳酸酯、顯示罩：聚碳酸酯
電線0.2mm20.2mm2 4芯橡皮電線，長2m
電線延長0.3mm2以上的電線全長可延長至100m
重量本體重量約55g
包裝重量約65g

(註1):無指定的測量條件為使用環境溫度=+23℃。

(註2):有韓國S標誌認證的型號為、CX-441、CX-444、CX-442。

(註3):鏡面反射型感測器的檢測距離和檢測物體是相對於反射鏡RF-230的值。此外，檢測距離表示檢測物體的可檢測範圍。下表中的檢測距離A因檢測物體的形狀等不同，可能發生變化。請務必使用實際的檢測物體進行動作確認。

(註4):穩定指示燈的詳細說明請參照使用說明書或綜合型錄。

(註5):根據設定狀態或檢測物體也會有檢測不穩定的狀況。
安奘本產品後、請務必在實際的檢測物體上操作。

基本型

種類限定反射型
入光時ON非入光時ON入光時ON非入光時ON
型號NPN輸出CX-461A-C05CX-461B-C05CX-462A-C05CX-462B-C05
PNP輸出CX-461A-P-C05CX-461B-P-C05CX-462A-P-C05CX-462B-P-C05
適用標準EMC指令、RoHS指令
檢測距離10～40mm(中心23mm)(註2)10～70mm(中心40mm)(註2)
檢測點約5×30mm(縱×橫)
(檢測距離30mm時)		約5×30mm(縱×橫)
(檢測距離60mm時)
應差8%以下(註2)
重複精度
(垂直於檢測軸)		1mm以下
電源電壓12～24V DC±10% 脈動P-P 10%以下
消耗電流15 mA 以下
輸出<NPN輸出型>
NPN開路集電極晶體管
・最大流入電流：100mA以下
・外加電壓：30V DC以下(輸出和0V之間)
・剩餘電壓：2V以下(流入電流為100mA時)；
　　　　　　1V以下(流入電流為16mA時)
<PNP輸出型>
PNP開路集電極晶體管
・最大源電流：100mA以下
・外加電壓：30V DC以下(輸出和+V之間)
・剩餘電壓：2V以下(源電流為100mA時)；
1V以下(源電流為16mA時)
 短路保護配備(自動恢復)
反應時間1 ms以下
工作狀態指示燈橙色LED(輸出ON時亮起)
穩定指示燈綠色LED(穩定入光時、穩定非入光時亮起)
靈敏度調節器無
防干擾功能配備(2台感測器可緊貼安裝)
環
境
性
能		保護構造IP67(IEC)
使用環境溫度-25～+55℃(注意不可結露、結冰)，保存時：-30～+70℃
使用環境濕度35～85%RH，保存時：35～85%RH
使用環境照明度白熾光：受光面照明度5,000lx以下
耐電壓AC1,000V 1分鐘 　(所有電源連接端子與外殼之間)
絕緣電阻所有電源連接端子與外殼之間，20MΩ以上，基於DC250V的高阻表
耐振動頻率10～500Hz 雙振幅1.5mm(MAX.10G) X,Y和Z各方向2小時
耐衝擊加速度500m/s2(約50G)　XY和Z各方向3次
投光元件紅色LED　投光波峰波長: 630nm
材質外殼: PBT(聚對苯二甲酸乙二醇酯)，聚焦鏡：丙烯，顯示罩：丙烯
電線0.2mm23芯橡皮電線 長0.5m
電線延長0.3mm2以上的電線、全長可延長至100m
重量本體重量: 約20g　　包裝重量: 約30g

(註1):

無指定的測量條件為使用環境溫度=+23℃です。

(註2):

擴散反射型感測器的檢測距離與應差是相對於白色無光澤紙(200mm×200mm)的數值。

種類距離設定反射型
型號NPN輸出CX-445ACX-445BCX-446AX-446B
距離設定範圍20～50mm50～200mm
檢測距離10～50mm40～200mm
應差動作距離的2%以下動作距離的5%以下
重複精度
(垂直於檢測軸)		沿檢測軸：1mm以下，垂直於檢測軸：0.2mm以下
電源電壓12～24V DC±10%　脈動P～P10%以下
消耗電流20mA以下
輸出<NPN輸出型>
NPN開路集電極晶體管
・最大流入電流：100mA
・外加電壓：30V DC以下
(輸出和0V之間)
・剩餘電壓：2V以下(流入電流為100mA時)；
　　　　　　1V以下(流入電流為16mA時)
 輸出動作入光時ON非入光時ON入光時ON非入光時ON
 短路保護配備(自動恢復)
反應時間1 ms以下
工作狀態指示燈橙色LED(輸出ON時亮起)
穩定指示點綠色LED(穩定動作時亮起)
電源指示燈綠色LED(通電時亮起)
距離設定調節器配備機械式5圈調節器
檢測模式BGS功能
防干擾功能配備
環
境
性
能		保護構造IP67(IEC)
使用環境溫度-25～+55℃(注意不可結露、結冰)，保存時：-30～+70℃
使用環境濕度35～85%RH，保存時：35～85%RH
使用環境照度白熾光：受光面照明度3,000lx以下
耐電壓AC1,000V 1分鐘 　(所有電源連接端子與外殼之間)
絕緣電阻所有電源連接端子與外殼之間，20MΩ以上，基於DC250V的高阻表
耐振動頻率10～500Hz 雙振幅3mm(MAX.50G) X,Y和Z各方向2小時
耐衝擊加速度500m/s2(約50G)　X，Y和Z方向各3次
投光元件紅色LED(投光波峰波長：650nm、調制式)
光點直徑約Φ7mm(距離為10mm時)、約Φ8mm(距離為50mm時)、 約Φ10mm(距離為100mm時)、約□11.5mm(距離為200mm時)
材質外殼: PBT(聚對苯二甲酸乙二醇酯)，聚焦鏡：聚碳酸酯，顯示罩：聚碳酸酯
電線0.2mm23芯橡皮電線 長2m
電線延長0.3mm2以上的電線、全長可延長至100m
重量本體重量: 約55g　　包裝重量: 約65g

(註)：檢測距離，應差與重複精度是相對於白色無光澤紙(100mm×100mm)的數值。

型號NPN輸出CX-461A
電源電壓10～24V DC±10% 脈動P-P 10%以下
消費電流15 mA 以下
輸出輸出NPN開路集電極晶體管輸出
輸出工作入光時ON
短路保護裝備(自動恢復)
負載電流100mA以下
外加電壓30V DC 以下（輸出·0之間）
殘留電壓NPN：
2V以下（流入電流為100mA時）
1V以下 （流入電流為16mA時）
逆接保護裝備
應答時間1ms以下
投光二極體紅色LED(調制式) 發光波長: 630nm
受光體光電IC
表示燈動作表示燈橙色LED(輸出ON時點燈)
安定表示燈綠色LED(穩定入光時和穩定非入光時點燈)
感度調節器無
干涉防止機能裝備（兩台感測器可安裝在一起）
檢測距離白色無光紙：檢出距離範圍10mm~40mm（中心23mm）。
檢測光束大小30mm×5mm（檢出距離30mm時）
應差8%以下
重複精度1m以下（檢測軸垂直方向）
使用環境溫度-25～+55℃(注意不可結露、結冰) 保存：-30～+70℃
使用環境濕度35～85%RH
使用環境照明度白熾光：受光面照明度5,000lx以下
保護構造IP67（IEC）
耐振動頻率10Hz～500Hz 雙振幅1.5mm/MAX.10G XYZ各方向2小時(非通電狀態)
耐衝擊加速度500m/s2(約50G)XYZ個方向3次（非通電狀態）
耐電壓AC1,000V 1分鐘 　(電源線與外殼之間)
絕緣電阻DC 250V的高阻表 20MΩ以上
接地方式懸空
安裝扭力0.5N·m以下
材質聚焦鏡材質：PMMA 色：紅色透明
外殼材質：PBT 色：黑色
電線種類0.2mm23芯橡皮電線
標準長2m
電線延長0.3mm2以上的電線，全長可延長至100m
區別（配色）茶：+V 青：0V 黑：輸出
品質約50g 捆包：約60g

(註1)：無指定的測量條件為使用環境溫度＝＋23℃。
(註2)：檢測距離與滯後是相對於白色無光澤紙(100mm×100mm)的數值。

停產商品

基本型

種類鏡面反射型
帶偏極濾光器
入光時ON遮光時ON
型
號		NPN輸出CX-491A-C05-YCX-491B-C05-Y
PNP輸出CX-491A-P-C05-YCX-491B-P-C05-Y
適用標準EMC指令、RoHS指令
檢測距離3m(註2)
檢測物體φ50mm以上的不透明體、半透明體、鏡面體(註2)(註3)
應差-
重複精度
(垂直於檢測軸)		0.5mm以下
電源電壓12〜24V DC±10%　脈動P-P10%以下
消耗電流13mA以下
輸出<NPN輸出型>
NPN開路集電極晶體管
・最大流入電流：100mA
・外加電壓：30V DC以下(輸出-0V之間)
・剩餘電壓：2V以下(流入電流為100mA時)
1V以下(流入電流為16mA時)

<PNP輸出型>
PNP開路集電極晶體管
・最大流出電流：100mA
・外加電壓：30V DC以下(輸出-+V之間)
・剩餘電壓：2V以下(流出電流為100mA時)
1V以下(流出電流為16mA時)
 短路保護配備
反應時間1ms以下
工作狀態指示燈橙色LED(輸出ON時亮起)　對照型位於受光器上
穩定指示燈綠色LED(穩定入光時、穩定非入光時亮起)　對照型位於受光器上
電源指示燈-
靈敏度調節器-
防干擾功能配備(2台感測器可緊貼安裝)
環
境
性
能		保護構造IP67(IEC)、防滲透型
使用環境溫度-25〜+55℃(注意不可結露、結冰)、保存時：-30〜+70℃
使用環境濕度35〜85%RH、保存時：35〜85%RH
使用環境照明度白熾燈：受光面照明度3,000lx以下
耐電壓AC1,000V 1分鐘　所有電源連接端子與外殼之間
絕緣電阻所有電源連接端子與外殼之間，20MΩ以上，基於DC250V的高阻表
耐振動頻率10〜500Hz　雙振幅1.5mm(MAX.10G)　XYZ各方向2小時
耐衝擊頻率500m/s2(約50G)　XYZ各方向3次
投光元件(調制式)紅色LED
 投光波峰波長680nm
材質外殼：PBT(聚對苯二甲酸乙二醇酯)、
聚焦鏡：丙烯(CX-48□聚碳酸酯)、顯示罩：丙烯(CX-48□聚碳酸酯)
電線0.2mm2 3芯(對照型投光器：2芯)橡皮電線，長0.5m
電線延長0.3mm2以上的電線全長可延長至100m(對照型：投光器和受光器各1根)
重量本體重量約20g
包裝重量約30g

(註1):無指定的測量條件為使用環境溫度=+23℃。

(註2):鏡面反射型感測器的檢測距離和檢測物體是相對於反射鏡RF-230的值。此外，檢測距離表示檢測物體的可檢測範圍。下表中的檢測距離A因檢測物體的形狀等不同，可能發生變化。請務必使用實際的檢測物體進行動作確認。

(註3):使用前，請務必通過實際檢測進行確認。

標準型

種類距離設定反射型
型
號		NPN輸出CX-443
PNP輸出CX-443-P
適用的規格及認證EMC指令、RoHS指令、韓國S標誌認證(註2)
距離設定範圍(註3)20〜50mm
檢測距離
(白色無光澤紙)		2〜50mm
應差動作距離的2％以下(白色無光澤紙)
重複精度
(垂直於檢測軸)		沿檢測軸：1mm以下，垂直於檢測軸：0.2mm以下(使用白色無光澤紙)
電源電壓12〜24V DC±10%　脈動P-P10%以下
消耗電流20mA以下
輸出<NPN輸出型>
NPN開路集電極晶體管
・最大流入電流：100mA
・外加電壓：30V DC以下(輸出-0V之間)
・剩餘電壓：2V以下(流入電流為100mA時)
　　　　　　1V以下(流入電流為16mA時)

<PNP輸出型>
PNP開路集電極晶體管
・最大流出電流：100mA
・外加電壓：30V DC以下(輸出-+V之間)
・剩餘電壓：2V以下(流出電流為100mA時)
　　　　　　　 1V以下(流出電流為16mA時)




 輸出動作可用切換開關選擇檢測時ON/非檢測時ON
短路保護配備
反應時間1ms以下
工作狀態指示燈橙色LED(輸出ON時亮起)
穩定指示燈綠色LED(安定動作時亮起)(註4)
距離設定調節器配備機械式5圈調節器
檢測模式可用檢測模式切換輸入選擇BGS/FGS功能
自動防干擾功能
(註5)		配備
環
境
性
能		保護構造IP67(IEC)、防滲透型
使用環境溫度-25〜+55℃(注意不可結露、結冰)、
保存時：-30〜+70℃
使用環境濕度35〜85%RH、保存時：35〜85%RH
使用環境照明度白熾燈：受光面照明度3,000lx以下
耐電壓AC1,000V 1分鐘　所有電源連接端子與外殼之間
絕緣電阻所有電源連接端子與外殼之間，20MΩ以上，基於DC250V的高阻表
耐振動頻率10〜500Hz　雙振幅3mm(MAX.50G)　XYZ各方向2小時
耐衝擊頻率500m/s2(約50G)　XYZ各方向3次
投光元件(調制式)紅色LED(投光波峰波長：650nm、調制式)
光點直徑約φ6.5mm
(距離為50mm時)
材質外殼：PBT(聚對苯二甲酸乙二醇酯)、
聚焦鏡：聚碳酸酯、顯示罩：聚碳酸酯
電線0.2mm20.2mm2 4芯橡皮電線，長2m
電線延長0.3mm2以上的電線全長可延長至100m
重量本體重量約55g
包裝重量約65g

(註1):無指定的測量條件為使用環境溫度=+23℃。

(註2):CX-443是有韓國S標誌認證的商品。

(註3):距離設定範圍是指距離設定調節器可設定的最大檢測距離範圍。可從2mm起檢測受檢物體。

(註4):穩定顯示燈的詳細資訊、請參閱使用說明書或綜合型錄。

(註5):依據安裝條件和檢測物體，檢測可能會有不穩定的情況發生。
安裝本產品後、務必使用實際的檢測物體確認動作。

------------------------------ Tab6 showing ------------------------------

尺寸圖

  • 單位mm

CX-41□(CX-414系列、CX-412<V3>系列除外)

感測器

CX-41□

(註1)：投光器及基本型上沒有裝備。(註2)：在投光器上是電源指示燈(綠色)。(註3)：投光器上沒有裝備。(註4)：基本型為0.5m。

CX-412<V3>系列

感測器

CX-41□-Z

感測器

CX-41□-Z

(註1)：投光器上沒有裝備。(註2)：在投光器上是電源指示燈(綠色)。

CX-41□-J

感測器

CX-41□-J

(註1)：投光器上沒有裝備。(註2)：在投光器上是電源指示燈(綠色)。

CX-414□

投光器

投光器

受光器

CX-41□（-P）-CJ

CX-49□　CX-48□　CX-42□

感測器

CX-49□　CX-48□　CX-42□

(註1)：基本型上未裝備。(註2)：基本型為0.5m。

CX-49□-Z CX-48□-Z　CX-42□-Z

感測器

CX-49□-Z CX-48□-Z　CX-42□-Z

CX-49□-J CX-48□-J　CX-42□-J

感測器

CX-49□-J CX-48□-J　CX-42□-J

CX-49□（-P）-CJ

CX-44□

感測器

CX-44□

不含型號為CX-445、CX-446的尺寸圖。

CX-44□-Z

感測器

CX-44□-Z

CX-445、CX-446

CX-44□（-P）-CJ

CX-461□

感測器

CX-461□

CX-462□

感測器

CX-462□

RF-230

反射鏡(鏡面反射型感測器附帶)但是，標準型除外

RF-230

材質：丙烯（反射鏡）ABS（基座）

RF-220

反射鏡(另售)

RF-220

材質：丙烯（反射鏡）ABS（基座）

RF-210

反射鏡(另售)

RF-210

材質：丙烯（反射鏡）ABS（基座）M3(長8mm)帶墊圈螺絲2個、螺母2個

RF-11

反射鏡(另售)

RF-11

材質：軟質PVC

RF-12

反射鏡(另售)

RF-12

材質：軟質PVC

RF-13

反射鏡(另售)

RF-13

MS-CX2-1

材質：SUS304 附帶2個帶墊圈的M3螺絲（長12mm）

MS-CX2-1

材質：SUS304附帶2個帶墊圈的M3螺絲（長12mm）

安裝圖
CX-41□受光器的安裝圖。

MS-CX2-1

MS-CX2-2

感測器安裝支架(另售)

MS-CX2-2

材質：SUS304附帶2個帶墊圈的M3螺絲（長12mm）

安裝圖
CX-41□受光器的安裝圖。

MS-CX2-2

MS-CX2-4

感測器安裝支架(另售)

MS-CX2-4

材質：SUS304附帶2個帶墊圈的M3螺絲（長14mm）

安裝圖
CX-41□受光器的安裝圖。

MS-CX2-4

MS-CX2-5

感測器安裝支架(另售)

MS-CX2-5

材質：SUS304附帶2個帶墊圈的M3螺絲（長12mm）

安裝圖
CX-41□受光器的安裝圖。

MS-CX2-5

MS-CX-3

感測器安裝支架(另售)

MS-CX-3

材質：SUS304附帶2個帶墊圈的M3螺絲（長12mm）

安裝圖

MS-CX-3

MS-RF21-1

RF-210用反射鏡安裝支架(另售)

MS-RF21-1

材質：SUS304附帶2個帶墊圈的M3螺絲（長12mm）

安裝圖

MS-RF21-1

MS-RF22

RF-220用反射鏡安裝支架(另售)

MS-RF22

材質：SPCC(光澤鍍鋅)附帶2個帶墊圈的M3螺絲（長8mm）

安裝圖

MS-RF22

MS-RF23

RF-230用反射鏡安裝支架(另售)

MS-RF23

材質：SPCC(光澤鍍鋅)附帶2個帶墊圈的M3螺絲（長10mm）

安裝圖

MS-RF23

------------------------------ Tab7 showing ------------------------------

電路／連接

NPN輸出型（CX-412□-C05<V3>除外）

輸入、輸出電路圖

輸入、輸出電路圖

(註1)：對照型感測器的投光器不配備輸出。
(註2)：僅CX-44 □距離設定反射型裝備檢測模式切換輸入。使用CX-44 □時，請確保檢測模式切換輸入線( 粉紅色/2) 已按下述※1 所示進行連接。否則，可能導致動作不穩定。
(註3)：將連接電線線接至CX-44 □的連接器型時，導線顏色為“白色”。
(註4)：CX-445/446系列不適用。
※1・檢測模式切換輸入BGS
功能 ：連接到0VFGS
功能 ：連接到+V

連接圖

連接圖

(註1):對照型的投光器不裝備黑色導線。
(註2):僅CX-44 □距離設定反射型裝備 粉紅色導線。使用CX-44 □時，請確保粉紅色導線已按下述※1 所示進行連接。否則，可能導致動作不穩定。
(註3):將連接電線接至CX-44 □的連接器型時，導線顏色為“白色”。
※1・檢測模式切換輸入BGS
功能 ：連接到0VFGS
功能 ：連接到+V

連接器針排列圖

連接器針排列圖

(註1)：對照型感測器的投光器不配備輸出。
(註2)： CX-44□-P距離設定反射型裝備檢測模式切換輸入。使用CX-44□-P時，請確保檢測模式切換輸入線(粉紅色/2)已連接。否則，可能導致動作不穩定。

NPN輸出型（CX-412□-C05<V3>）

PNP輸出型（CX-412□-C05除外）

輸入、輸出電路圖

連接器針排列圖

連接器針排列圖

(註1)：對照型感測器的投光器不配備輸出。
(註2)： CX-44□-P距離設定反射型裝備檢測模式切換輸入。使用CX-44□-P時，請確保檢測模式切換輸入線(粉紅色/2)已連接。否則，可能導致動作不穩定。

PNP輸出型（CX-412□-C05<V3>）

------------------------------ Tab8 showing ------------------------------

檢測特性

（各圖為代表例。）

CX-411□

對照型

平行移動特性

角度特性

安裝圓形狹縫透光罩(φ0.5mm)時的平行移動特性

安裝圓形狹縫透光罩(φ1mm)時的平行移動特性

安裝圓形狹縫透光罩(f2mm)時的平行移動特性

安裝方形狹縫透光罩(0.5mm×6mm)時的平行移動特性

安裝方形狹縫透光罩(1mm×6mm)時的平行移動特性

安裝方形狹縫透光罩(2mm×6mm)時的平行移動特性

雙側安裝防幹擾濾光器(PF-CX4-V)時的平行移動特性

CX-412□（CX-412□-C05<V3>除外）

對照型

平行移動特性

角度特性

安裝圓形狹縫透光罩(φ0.5mm)時的平行移動特性

安裝圓形狹縫透光罩(φ1mm)時的平行移動特性

安裝圓形狹縫透光罩(φ2mm)時的平行移動特性

安裝方形狹縫透光罩(0.5mm×6mm)時的平行移動特性

安裝方形狹縫透光罩(1mm×6mm)時的平行移動特性

安裝方形狹縫透光罩(2mm×6mm)時的平行移動特性

CX-412□-C05<V3>

對照型

平行移動特性

角度特性

CX-491□

鏡面反射型

平行移動特性

角度特性

CX-493□

鏡面反射型

平行移動特性

角度特性

CX-481□

鏡面反射型

平行移動特性

角度特性

CX-482□

鏡面反射型

平行移動特性

角度特性

CX-424□

擴散反射型

檢測區域特性

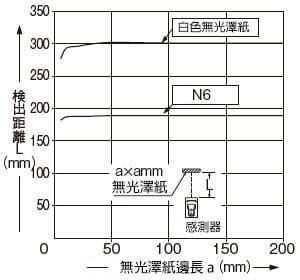

檢測物體尺寸和檢測距離之間的相互關係

CX-421□

擴散反射型

檢測區域特性

檢測物體尺寸和檢測距離之間的相互關係

CX-422□

擴散反射型

檢測區域特性

檢測物體尺寸和檢測距離之間的相互關係

CX-423□

擴散反射型

檢測區域特性

檢測物體尺寸和檢測距離之間的相互關係

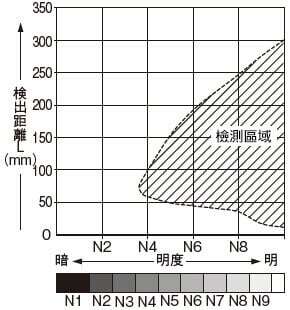

亮度和檢測距離之間的相互關係

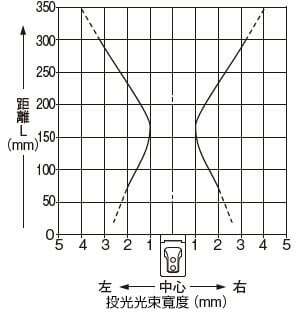

投光光束特性

CX-441□

距離設定反射型 檢測區域特性

・ 設定距離：25mm

・ 設定距離：50mm

投光光束特性

顏色(50×50mm繪圖紙)和檢測距離之間的相互關係

材質(50×50mm)和檢測距離之間的相互關係

CX-443□

距離設定反射型 檢測區域特性

・ 設定距離：25mm

・ 設定距離：50mm

投光光束特性

投光光束特性

材質(50×50mm)和檢測距離之間的相互關係

CX-444□

距離設定反射型 檢測區域特性

・ 設定距離：25mm

・ 設定距離：50mm

・ 設定距離：100mm

投光光束特性

顏色(50×50mm繪圖紙)和檢測距離之間的相互關係

材質(50×50mm)和檢測距離之間的相互關係

CX-442□

距離設定反射型 檢測區域特性

・ 設定距離：100mm

・ 設定距離：200mm

・ 設定距離：300mm

投光光束特性

顏色(50×50mm繪圖紙)和檢測距離之間的相互關係

材質(50×50mm)和檢測距離之間的相互關係

CX-461□

限定反射型 檢測區域特性

・ 水平(左右)方向

・ 垂直(上下)方向

投光光束特性

基板色─檢測距離特性

CX-462□

限定反射型 檢測區域特性

・ 水平(左右)方向

・ 垂直(上下)方向

投光光束特性

基板色─檢測距離特性

------------------------------ Tab9 showing ------------------------------

使用注意事項

所有型號

  • 請勿將本產品作為保障人身安全的檢測裝置使用。
  • 欲進行以保障人身安全為目的的檢測，請使用符合OSHA、ANSI以及IEC等各國有關人身安全保障的法律和標準的產品。

安裝

  • 緊固扭矩應在0.5N·m以下。

圖片：安裝

配線

  • 請務必在切斷電源的狀態下進行配線作業和連接作業。
  • 請確認電源的變動，以免電源輸入超過額定範圍。
  • 外加超過額定範圍的電壓或直接連接在交流電源上，可能導致損壞或燒毀事故，敬請注意。
  • 負載短路或配線錯誤可能導致損壞或燒毀事故，敬請注意。
  • 請避免與高壓線和動力線並行配線，或使用同一配線管。否則會因電磁感應而導致誤動作。
  • 請務必在直流電源中使用隔離變壓器。如果使用自耦變壓器，可能會損壞本體或電源。
  • 延長電線時，可通過截面積為0.3mm2以上的電線將全長延長至100m。不過，為避免干擾，請儘量縮短配線。
  • 電線拉出部分請不要任意彎曲、拉伸等外力的施加。

其他

  • 本產品是以工業環境使用為目的開發／製造的產品。
  • 使用時請避開電源接通時的過渡狀態(0.5s)。
  • 根據種類的不同、快速啟動式和高頻點燈式的螢光燈的光、會影響檢測。請勿直接受光。
  • 請勿在室外使用。
  • 請勿在蒸汽、灰塵等較多的場所使用。
  • 請勿使產品和稀釋劑等有機溶劑或水、油以及油脂直接接觸。
  • 不能在具有可燃性、爆炸性的氣體環境中使用。
  • 切勿對產品進行分解維修或改造。

CX-41□ CX-42□ CX-49□ CX-48□

各部名稱與功能

圖片：各部名稱與功能

(註1)：對照型感測器投光器上未裝備。

(註2)：用作對照型感測器投光器上的電源指示燈(綠色LED)(電源ON時亮起)。

動作切換開關

動作切換開關内容

將動作切換開關(位於對照型感測器的受光器上)順時針旋轉到底時(L側)，設定為入光時ON模式。

將動作切換開關(位於對照型感測器的受光器上)逆時針旋轉到底時(D側)，設定為非入光時ON模式。。

光軸調整

對照型

(1)將動作切換開關設為入光時ON模式(L側)。

(2)將投光器和受光器置於同一水平線上，將投光器沿上下左右方向移動，通過觀察工作狀態指示燈(橙色)來判定入光狀態的範圍，然後將投光器設定在此範圍的大致中間位置。

(3)以同樣的方式對上下左右角度進行調整。

(4)調節受光器的角度。

(5)檢查穩定指示燈(綠色)是否亮起。

(6)將動作切換開關設為您需要的輸出動作。

畫像：光軸調整 對照型

鏡面反射型

(1)將動作切換開關設為入光時ON模式(L側)。

(2)將感測器和反射鏡置於同一水平線上，將反射鏡沿上下左右方向移動，通過觀察工作狀態指示燈(橙色)來判定入光狀態的範圍，然後將反射鏡設定在此範圍的大致中間位置。

(3)以同樣的方式對上下左右角度進行調整。

(4)調節感測器的角度。

(5)檢查穩定指示燈(綠色)是否亮起。

(6)將動作切換開關設為您需要的輸出動作。

畫像：光軸調整 鏡面反射型

靈敏度調節

步驟靈敏度調節器内容
(1)

將靈敏度調節器完全逆時針旋轉至最小靈敏度位置(MIN.)。
(2)

在"入光"狀態下，緩慢順時針旋轉靈敏度調節器，找到感測器進入入光動作狀態的Ⓐ點。
(3)

在"非入光"狀態下，繼續按順時針旋轉靈敏度調節器直到感測器進入"非入光"動作狀態，然後轉回至感測器回到"非入光"動作狀態的Ⓑ點。(如果靈敏度調節器完全順時針旋轉，感測器仍未進入“入光”動作狀 態，此時位置即為Ⓑ點
(4)

穩定檢測物體的最佳位置是Ⓐ和Ⓑ的中間點。

(註1)：用一字螺絲刀(請另行準備)逐步輕微地旋轉靈敏度調節器。用力過大將損壞調節器。

 “入光”状態“非入光”状態
對照型

鏡面反射型

擴散反射型

輸出和指示燈之間的關係

入光時ON的情况檢測狀態非入光時的ON的情况
穩定指示燈工作狀態指示燈檢測輸出檢測輸出工作狀態指示燈穩定指示燈
●●ON穩定入光OFF●●
●不穩定入光●
●OFF不穩定非入光ON●
●穩定非入光●

●、●：亮起、●：熄滅

鏡面反射型感測器（CX-491□除外）

  • 當檢測有光澤物體時，請注意以下幾點。。

(1)使圖中L足夠長。

(2)安裝時，請使感測器與檢測物體呈10°～30°角。

圖片：鏡面反射型感測器(CX-491□除外)

帶偏極濾光器鏡面反射型感測器(CX-491□)

  • 原理上，帶偏極濾光器鏡面反射型感測器對照透明薄膜檢測鏡面體及光澤物體時，光纖可能會因透明薄膜而產生偏光，從而導致檢測不穩定。此時請採取以下措施。

檢測物體示例

  • 由透明薄膜包裝的罐頭
  • 用塑料薄膜覆蓋的鋁片
  • 金色或銀色(有光澤)的標籤或包裝紙

措施

  • 在安裝時，根據檢測物體傾斜感測器。
  • 減小靈敏度。
  • 增大感測器和檢測物體之間的距離。

透明物體檢測用鏡面反射型感測器(CX-48□)

  • 將透明檢測物體的檢測位置設在感測器和反射鏡的中 間，即可實現最穩定的檢測。
    將檢測位置設在感測器或反射鏡的附近，可能導致檢測不 穩定。此時，請將檢測位置設在感測器和反射鏡的中間。

  • 當檢測物體為凹凸不平的塑料容器或玻璃瓶時，根據檢測位置及方向的不同，在受光量上會存在一定的差別。請通過旋轉檢測物體等手段，在確認穩定檢測狀態的同時，調節靈敏度。
  • 檢測管狀透明檢測物體時，請將透明檢測物體的檢測方向設為A向。若按照B向進行檢測，則可能導致檢測不穩定。

CX-41□

狹縫透光罩(另售)

安装方法

(1)首先將固定掛勾插入固定凹槽中。

(2)將狹縫透光罩向主體上按，然後將固定扣環插入固定凹 槽中。

  • 通過安裝狹縫透光罩(另售件)(OS-CX-□)，能夠檢測小型物體。但安裝狹縫透光罩後，檢測距離會縮短。

拆卸方法

(1)將螺絲刀插入拆卸扣環處。

(2)拉起拆卸扣環時向前拉出。

防干擾濾光器(另售)(CX-411□專用)

  • 通過安裝防干擾濾光器(另售件)(PF-CX4-□)，可將2台 CX-411□感測器貼近安裝在一起。但安裝防干擾濾光器後，檢測距離會縮短。
  • 安裝方法同狹縫透光罩。
  • 由於有2種防干擾濾光器，因此請按下圖所示將它們分別安裝於各自的投光器、受光器上。
    如果僅投光器或受光器安裝了同一種類的防干擾濾光器，則防干擾功能無效。

CX-44□

安裝

  • 必須根據物體的運行方向來確定感測器的安裝方向。

不要使感測器在這個方向檢測物體，這樣可能導致動作不穩定。

  • 當檢測鏡面體(鋁或銅箔等)或類似鏡面體(塗裝面有光澤或塗層面)時，有時會因角度的細微變化或檢測物體表面的皺褶時而無法檢測，敬請注意。
  • 當有鏡面體放在感測器下方時，請使其略向上傾斜，以免感測器的動作異常。

  • 如果檢測物體的背景中存在鏡面體及類似鏡面體的物體，背景物體角度的細微變化可能會引起動作異常。在這種情況下，請將感測器傾斜安裝，並確認實際檢測物體的動作。
  • 注意在感測器正前方有檢測盲區。

動作切換開關

動作切換開關內容

將動作切換開關順時針旋轉到底時(L側)，設定為檢測時ON模式。

將動作切換開關逆時針旋轉到底時(D側)，設定為非檢測時ON模式。

(註1)：用一字螺絲刀(請另行準備)逐步輕微地旋轉動作切換開關。用力 過大將損壞開關。

  • 根據所選擇BGS/FGS功能，輸出動作會如下改變。

穩定指示燈

  • 由於CX-44□系列系列採用2段光電二極管作為受光元件，並根據檢測物體的反射光入光角度不同來進行檢測，因此輸出和工作狀態指示燈(橙色)根據物體距離進行動作。另外，穩定指示燈(綠色)顯示設定距離的餘量。

BGS/FGS功能

BGS功能

  • CX-44□裝備了BGS/FGS功能。請根據背景和檢測物體的位置關係選擇BGS/FGS功能。
  • 用於檢測物體遠離背景物體時。

FGS功能

  • 如果檢測物體和背景物體接觸時，或者檢測物體有光澤時等，此功能十分方便。
  • FGS功能務必在有傳送帶等背景物體的狀態下使用。

距離設定

  • 使用本產品時，請務必進行距離設定。
  • 由於本產品的距離設定調節器是多圈調節器，當Ⓐ點和Ⓑ點按下表說明調節時，Ⓐ點和Ⓑ點之間可能不止1圈。設定距離時，請勿弄錯各調節器的圈數，設定在Ⓐ點和Ⓑ點的中間 位置。
  • 在設定距離之前，請務必進行檢測模式切換輸入(粉紅色/2)的接線處理。如果在距離設定之後接線，檢測範圍會發生變化。
  • 用一字螺絲刀(請另行準備)逐步輕微地旋轉距離設定調節器。為了保護調節器，充分旋轉時調節器會空轉，敬請注意。如果設定距離時調節器空轉，請重新進行設定。
  • 使用BGS功能時
    <檢測物體的移動方向為感測器的左右方向時>
步驟內容距離設定調節器
(1)按逆時針方向將距離設定調節器充分旋轉到最小設定位置。[CX-441□/443□/444□：約20mm、CX-442□：約40mm]

(2)在距感測器一定距離放置檢測物，按順時針方向逐漸旋轉至Ⓐ點，使感測器變為檢測狀態。

(3)移走物體，按順時針方向旋轉距離設定調節器，置於檢測狀態後按逆時針方嚮往迴旋轉，找到使感測器變為非檢測狀態的Ⓑ點。如果距離設定調節器完全順時針旋轉，感測器仍未進入檢測狀態，此時位置即為Ⓑ點。

(4)由於感測器裝備了多圈調節器，Ⓐ點和Ⓑ點之間可能不止一圈。

<穩定檢測物體的最佳位置是Ⓐ和Ⓑ的中間點附近。>

  • 只進行上述①、②項設定。此外，檢測位置可能會因檢測物體而異，因此請務必通過實際的檢測物體確認動作。

使用FGS功能

  • FGS功能務必在有傳送帶等背景物體的狀態下使用。
 內容距離設定調節器
(1)按順時針方向將距離設定調節器充分旋轉到最大設定位置。[CX-441□/443□：約50mm、(CX-444□：約100mm)、CX-442□：約300mm]。

(2)在感測器檢測背景的狀態下，按逆時針方向逐步旋轉距離設定調節器，找到感測器進入非檢測狀態的Ⓐ點。

(3)將檢測物體置於檢測位置，再按逆時針方向旋轉距離設定調節器，置於非檢測狀態後按順時針方嚮往迴旋轉，找到使感測器變為檢測狀態的Ⓑ點。如果按逆時針方向充分旋轉調節器，但感測器仍未進入檢測狀態，調節器充分旋轉到的位置被視為Ⓑ點。
(由於感測器裝備了多圈調節器，Ⓐ點和Ⓑ點之間可能不止一圈。)

(4)穩定檢測物體的最佳位置是Ⓐ和Ⓑ的中間點附近。

其它

  • 本產品採用機械式距離設定調節器。請避免使其摔落。

MENU

最近搜尋過的產品

最近搜尋過的產品型號
