BE-AC101P｜適用小徑導管 氣泡檢測感測器 BE-AH

下載

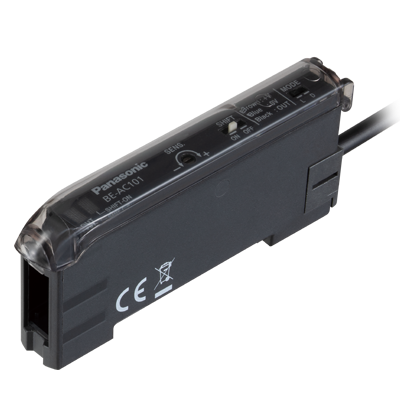

※ 實際商品可能與照片不同。

適合不含有規定:EU RoHS指令 2011/65/EU的6物質、以及EU RoHS指令2015/863/EU的4物質

品名

BE-AC101P

型號

BE-AC101P

產品

適用小徑導管 氣泡檢測感測器

詳細

靈敏度調節模組

商品名稱

 適用小徑導管 氣泡檢測感測器 BE-AH

聯繫我們

※為了商品改進，規格和外觀可能會在不事先通知的情況下變更，敬請諒解。

詳細規格

為了商品改進，規格和外觀可能會在不事先通知的情況下變更，敬請諒解。
項目內容
品名BE-AC101P
型號BE-AC101P
產品名適用小徑導管 氣泡檢測感測器
符合規範CE標誌 (EMC指令、RoHS指令)
電源電壓5～24V DC±10%　脈動P-P10%以下
功耗900mW以下
輸出PNP開路集電極電晶體
・最大流出電流：16mA
・外加電壓：30V DC以下 (輸出和＋V之間)
・剩餘電壓：2V以下 (源電流為16mA時)
輸出 : 輸出動作無液體時ON(Light-ON) / 有液體時ON(Dark-ON)
通過切換開關選擇
(註): 動作切換開關在出廠時設定為Dark ON(有液體時ON)狀態。
輸出:短路保護配備
反應時間: 檢測氣泡時 80μs以下
(註): 回應時間是使用適用導管時的典型示例，會因所用導管的尺寸、透光率、表面 狀態等因素而有所變化。
反應時間: 檢測液體時200μs以下
(註): 回應時間是使用適用導管時的典型示例，會因所用導管的尺寸、透光率、表面 狀態等因素而有所變化。
輸出指示燈 橙色LED(輸出ON時亮起)
切換ON 指示燈綠色LED(靈敏度切換開關ON時亮起)
靈敏度調節器 配備18圈調節器
(註): 用一字螺絲刀(請另行準備)逐步輕微地旋轉靈敏度調節器。如果用力旋轉，可能會導致故障。另外，由於靈敏度調節器是多圈調節器，當旋轉到盡頭時會發 出離合聲並出現空轉情況。不過，有時也可能不會發出離合聲，或者聲音較小， 請予以注意。
如果旋轉了靈敏度調節器但輸出指示燈仍未點亮，請再次檢查導管的安裝狀態。此外，在更換導管後若無法正確檢測到氣隙，請再次進行靈敏度調節器的操作。
靈敏度切換開關切換設定靈敏度
(註): 靈敏度切換開關在出廠時設定為OFF狀態。
保護電路電源逆接保護、輸出逆接保護
耐環境性: 使用環境溫度-10～+55℃ (注意不可結露、結冰)、保存時：-20～+70℃
耐環境性: 使用環境濕度35～85%RH、保存時：35～85%RH
耐環境性: 耐電壓AC1,000V 1分鐘　(所有電源連接端子與外殼之間)
耐環境性: 絕緣阻抗所有電源連接端子與外殼之間，20MΩ以上，
基於DC250V的高阻表
耐環境性: 耐振動頻率10～150Hz，雙振幅0.75mm或最大加速度49m/s2，X，Y和Z方向各2小時
耐環境性: 耐衝撃加速度100m/s2　X，Y和Z方向各3次
材質外殼：PBT、外罩：聚碳酸酯
電線截面積為0.2mm2 的3芯橡皮電線，長1m
延長電線0.3mm2以上的電線全長可延長至100m
(註): 將電線延長20m以上時，請確認感測器的附屬電線一側的供給電壓為4.5V以上。
重量本體重量：約35g，包裝重量：約80g
