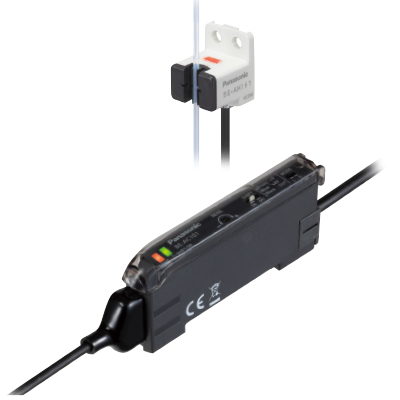

適用小徑導管 氣泡檢測感測器 BE-AH

細胞分選器

・樣品液體中的氣泡檢測

基因檢測設備

・向微流控晶片塗布液體前的氣泡
檢測

基因擴增．提取裝置

・試劑溶液斷流檢測
・泵送液時的氣泡檢測

檢測頭

種類	形狀	適用導管	型號
適用外徑  1.6mm  (1/16 in)  導管		透明樹脂管(相當於PFA)  ．材質：FEP / PFA / PTFE / ETFE  ．外徑：φ1.6mm(1/16 in)  ．內徑：〈FEP / PFA / PTFE時〉 φ0.25～1.0mm(0.01～0.04 in)  〈ETFE時〉  φ0.75～1.0mm(0.03～0.04 in)	BE-AH161

靈敏度調節模組

種類	形　狀	型　號	輸　出
電線型		BE-AC101	NPN開路集電極電晶體
		BE-AC101P	PNP開路集電極電晶體

附件另行訂購時

・CN-EP1（檢測頭連接器）： [5個一組]（註1）

(註1): 檢測頭上標準裝配1個連接器。

選配件（另售）

品名	形狀	型號	內容
靈敏度調節模組 安裝支架		MS-DIN-2	靈敏度調節模組專用的安裝支架。

(註1): 無指定時的測量條件為使用環境溫度=+23℃です。

(註2): 如果有汙物或殘留物附著在導管內壁上，會對檢測結果產生影響。在使用之前， 請務必使用要使用的導管和檢測液體，通過實際設備進行檢測確認。
檢測物體示例：水(自來水)、純水、乙醇、PBS、異丙醇、胰蛋白酶EDTA (含有酚紅)

(註3): 如果使用不適用的導管或表面不光滑的導管，在使用前請務必先通過實際設備進行檢測確認。

(註4): 所謂可檢測氣隙，是指在整個導管內徑中所形成的氣泡的寬度(圖1)。當有微小氣泡或水滴通過時，將無法正確檢測，請注意(圖2)。

(註5): 請將檢測液體的溫度控制在使用環境溫度範圍內。

(註1): 無指定時的測量條件為使用環境溫度＝+23℃。

(註2): 動作切換開關在出廠時設定為Dark ON(有液體時ON)狀態。

(註3): 回應時間是使用適用導管時的典型示例，會因所用導管的尺寸、透光率、表面
狀態等因素而有所變化。

(註4): 用一字螺絲刀(請另行準備)逐步輕微地旋轉靈敏度調節器。如果用力旋轉，可能會導致故障。另外，由於靈敏度調節器是多圈調節器，當旋轉到盡頭時會發
出離合聲並出現空轉情況。不過，有時也可能不會發出離合聲，或者聲音較小， 請予以注意。

(註5): 如果旋轉了靈敏度調節器但輸出指示燈仍未點亮，請再次檢查導管的安裝狀態。此外，在更換導管後若無法正確檢測到氣隙，請再次進行靈敏度調節器的操作。

(註6): 靈敏度切換開關在出廠時設定為OFF狀態。

(註7): 將電線延長20m以上時，請確認感測器的附屬電線一側的供給電壓為4.5V以上。

• 本產品只有在檢測頭BE-AH161和靈敏度調節模組BE-AC101(P)組合使用時才能滿足規格。如果和規定模組以外的產品組合，不僅不能滿足性能規格，還可能導致故障等。因此請務必與規定模組組合使用。

安裝

檢測頭

<檢測頭的安裝>

• 使用螺絲固定本體時，請使用M3規格螺絲，並將緊固扭矩控制在0.5N．m以下。此外，請使用小型圓形(φ6mm)平墊圈。
• M3螺絲、平墊圈及彈簧墊圈請另行準備。

<導管的安裝>

• 如右圖所示，將導管(相當於PFA材質)壓入導管固定部位進行安裝。



• 若導管沒有緊密貼合檢測部位，可能會導致誤動作，所以請務必安裝至緊密貼合的狀態。如果出現導管浮起或脫落的情況，請採取如通過輔助工具固定導管等措施。
• 關於用來固定導管的輔助工具，請另行準備。



靈敏度調節模組

<靈敏度調節模組的安裝方法>

1. 將安裝部後部嵌入DIN導軌。
2. 將安裝部後部朝DIN導軌壓緊的同
   時，將安裝部前部嵌入DIN導軌。

<靈敏度調節模組的拆卸方法>

1. 手拿模組，將其向前推。
2. 提起前部，即可拆卸。

<檢測頭的連接>

• 在進行檢測頭BE-AH161的連接或拆卸前，請務必切斷電源。

1. 如右圖所示，將檢測頭BE-AH161的連接器插入模組的檢測頭用連接器部。
2. 再裝上連接器外罩。
   (註1): 使用中請務必保持連接器外罩蓋上的狀態。

<檢測頭的拆卸方法>

1. 拆下連接器外罩。
2. 一邊按下檢測頭側連接器的解鎖杆，
   一邊拉出連接器本體。
   (註1): 拆卸時不按下解鎖杆即拉動電線部，可能會造成電線斷線、連接器損壞，敬請注意。

其他

• 本產品是為在工業環境中使用而開發和製造的。
• 請務必在切斷電源的狀態下進行配線作業。
• 外加超過額定範圍的電壓或直接連接在交流電源上，可能導致損壞或燒毀事故，敬請注意。
• 負載短路或配線錯誤可能導致損壞或燒毀事故，敬請注意。
• 請避免與高壓線和動力線並行配線，或使用同一配線管。否則會因電磁感應而導致誤動作。
• 請確認電源的波動，以免電源輸入超過額定範圍。
• 使用市售的開關調節器時，請務必將電源的框架式接地(F.G.)端子接地。
• 在本產品的安裝部周圍使用作為干擾發生源的設備(開關調節器、變頻馬達等)時，請務必將設備的框架式接地(F.G.)端子接地。
• 使用時，請避開電源接通時的過渡狀態(500ms)。
• 切斷電源時的輸出請勿用於控制。
• 快速起動式、高頻點亮式螢光燈以及日光等光束會給檢測造成影響。雖然因感測器類型而有所差異，但還應注意不要使光束直接投射到感測器上。
• 延長靈敏度調節模組的電線時，可使用導體截面積0.3mm2以上的電線將全長延長至100m。不過，為避免干擾，請儘量縮短配線。
•  將靈敏度調節模組延長20m以上時，請確認靈敏度調節模組電線一側的供給電壓為4.5V以上。
• 請勿對電線引出部施加強行彎曲或拉曳等應力。
• 請勿在室外使用。
• 請勿在蒸氣、灰塵等較多的場所使用。
• 請勿使產品和稀釋劑等有機溶劑或強酸、堿、油以及油脂直接接觸。
• 不能在具有可燃性、爆炸性的氣體環境中使用。
• 切勿對產品進行分解、擅自維修或改造。
• 本產品不具備防水、防油以及耐化學品的結構。請勿在接觸水、油、藥品的場所使用。
