可實現微小物體的檢測。
特點
■光纖與光點聚焦鏡組合使用，可實現微小物體的檢測。
此外，還可變更光點直徑。
應用案例
襯墊有無的檢測
IC引腳數量檢測
0603貼片元件的方向判別
可詳細選擇光點直徑。並且，與螺母型光纖相組合後，可節省空間。
可對應形狀、顏色、表面狀態等有所不同的各種部品。
約3倍的入光量(與以往相比)
極細光點聚焦鏡 FX-MR7
由於入光量因方向判別的應用等存在較大差異，因此可簡單設定基準值，可實現穩定的檢測。
另外，相較於以往產品，S/N比也提高到了1.3倍。
FX-501(STD模式)的代表示例
| 白 | 黑 | |
|---|---|---|
| FX-MR7 + FD-R33EG | 3,200 digits | 1,030 digits |
| FX-MR6（以往產品）+ FD-R33EG | 1,000 digits | 435 digits |
光點直徑可調
變焦聚焦鏡 FX-MR8
可與各種光纖相組合， 實現光點直徑φ0.4～φ3.5mm。
實現長距離平行光
平行光聚焦鏡 FX-MR9
無論與哪種光纖相組合，均可實現檢測距離為0～30mm、光點直徑約為φ4mm的平行光。
另外，對於反射光量較小的工件，如果使用投光線較小的光纖，則更加穩。
鎖緊扭矩5倍(與以往相比)[FX-MR7/MR8/MR9]
將一般的鋁製機身更改為SUS303機身，從而可減少因 過度擰緊而造成的破損。
將聚焦鏡外徑統一為φ4.3mm [FX-MR7/MR8/MR9]
使安裝工具實現共通，從而可削減庫存、降低工具的成本。
超出想像的強韌光纖
超強韌度，可小彎曲。通用、高品質。
徹底改變光纖常識。
※彎曲條件：彎曲半徑R10mm、反覆彎曲180°
------------------------------ Tab2 showing ------------------------------
種類
- M3螺紋型用
反射型光纖用聚焦鏡
- M4螺紋型用
反射型光纖用聚焦鏡
- 其他
反射型光纖用聚焦鏡
[M3螺紋型用]反射型光纖用聚焦鏡
極細光點聚焦鏡
| 聚焦鏡 | 光點直徑 (mm) (註2) | 檢測距離 (mm) (註2) | 適用光纖 | ||||
|---|---|---|---|---|---|---|---|
| 型號 | 形狀(mm) (註1) | 使用 環境 溫度 (註3) | 投光素線 (mm) | 前端形狀 (註1) | 型號 | ||
| FX-MR7 |
| －55～ ＋70℃ | 約ø0.1 | 中心 檢測距離 7±0.5 | ø0.125 |
| FD-R33EG |
| FD-EG31 | ||||||
| 約ø0.15 | ø0.175 |
| FD-R34EG | ||||
| 約ø0.2 | ø0.25 |
| FD-R32EG | ||||
| FD-EG30 | ||||||
| 約ø0.4 | ø0.5 |
|
FD-R31G | ||||
|
FD-42G | ||||||
| FD-42GW | |||||||
FD-32G | |||||||
| FD-32GX | |||||||
(註1):關於聚焦鏡的外形尺寸圖請參考尺寸圖頁面。
(註2):光點直徑、檢測距離和中心檢測距離是使用適用放大器FX-500／FX-550／FX-550L系列時的值。
(註3):組合光纖的使用環境溫度請參考各光纖頁面。
・以下的標誌表示兼具不折斷(彎曲半徑：R10mm、反復彎曲：180°)、可彎曲(彎曲半徑：R4mm以下)性能的光纖。
變焦聚焦鏡
| 聚焦鏡 | 光點直徑 (mm) (註2) | 檢測 距離 (mm) (註2) | 適用光纖 | ||||
|---|---|---|---|---|---|---|---|
| 型號 | 形狀 (註1) | 使用 環境 溫度 (註3) | 投光素 線 (mm) | 前端形狀 (mm) (註1) | 型號 | ||
| FX-MR8 |
| －55～ ＋70℃ | 約ø0.4～2.0 | 10～30 | ø0.125 |
| FD-R33EG |
| FD-EG31 | ||||||
| 約ø0.4～2.2 | ø0.175 |
| FD-R34EG | ||||
| 約ø0.5～2.5 | ø0.25 |
| FD-R32EG | ||||
| FD-EG30 | ||||||
| 約ø0.8～3.5 | ø0.5 |
|
FD-R31G | ||||
|
FD-32G | ||||||
| FD-32GX | |||||||
(註1):聚焦鏡的外形尺寸圖請參考尺寸圖頁面。
(註2):光點直徑、檢測距離和中心檢測距離是使用適用放大器FX-500／FX-550／FX-550L系列時的值。
可通過改變光纖插入量來調整光點直徑。
FX-MR8 [FX-500/FX-550／FX-550L系列檢測距離]
投光素線: ø0.125mm
| 光纖插入量 | 中心檢測距離 | 光點直徑 |
|---|---|---|
| 3.5mm | 約10mm | ø0.4mm |
| 5.9mm | 約20mm | ø1.3mm |
| 8.2mm | 約30mm | ø2.0mm |
FX-MR8 [FX-500/FX-550／FX-550L系列檢測距離]
投光素線 : ø0.175mm
| 光纖插入量 | 中心檢測距離 | 光點直徑 |
|---|---|---|
| 3.5mm | 約10mm | ø0.4mm |
| 5.9mm | 約20mm | ø1.5mm |
| 8.2mm | 約30mm | ø2.2mm |
FX-MR8 [FX-500/FX-550／FX-550L系列檢測距離]
投光素線 : ø0.25mm
| 光纖插入量 | 中心檢測距離 | 光點直徑 |
|---|---|---|
| 3.5mm | 約10mm | ø0.5mm |
| 5.9mm | 約20mm | ø1.6mm |
| 8.2mm | 約30mm | ø2.5mm |
FX-MR8 [FX-500/FX-550／FX-550L系列檢測距離]
投光素線 : ø0.5mm
| 光纖插入量 | 中心檢測距離 | 光點直徑 |
|---|---|---|
| 3.5mm | 約10mm | ø0.8mm |
| 5.9mm | 約20mm | ø2.3mm |
| 8.2mm | 約30mm | ø3.5mm |
(註3):組合光纖的使用環境溫度請參考各光纖頁面。
・以下的標誌表示兼具不折斷(彎曲半徑：R10mm、反復彎曲：180°)、可彎曲(彎曲半徑：R4mm以下)性能的光纖。
平行光聚焦鏡
| 聚焦鏡 | 光點直徑 (mm) (註2) | 檢測 距離 (mm) (註2) | 適用光纖 | ||||
|---|---|---|---|---|---|---|---|
| 型號 | 形狀 (註1) | 使用 環境 溫度 (註3) | 投光 素線 (mm) | 前端形狀 (mm) (註1) | 型號 | ||
| FX-MR9 |
| －55～ ＋70℃ | 約ø4 | 0～30 | ø0.125 |
| FD-R33EG |
| FD-EG31 | ||||||
| ø0.175 |
| FD-R34EG | |||||
| ø0.25 |
| FD-R32EG | |||||
| FD-EG30 | ||||||
| ø0.5 |
|
FD-R31G | |||||
|
FD-42G | ||||||
| FD-42GW | |||||||
FD-32G | |||||||
| FD-32GX | |||||||
(註1):聚焦鏡的外形尺寸圖請參考尺寸圖頁面。
(註2):光點直徑、檢測距離和中心檢測距離是使用適用放大器FX-500／FX-550／FX-550L系列時的值。
(註3):組合光纖的使用環境溫度請參考各光纖頁面。
・以下的標誌表示兼具不折斷(彎曲半徑：R10mm、反復彎曲：180°)、可彎曲(彎曲半徑：R4mm以下)性能的光纖。
[M4螺纹型用]反射型光纖用聚焦鏡
小光點聚焦鏡
| 聚焦鏡 | 光點直徑 (mm) (註2) | 檢測距離 (mm) (註2) | 適用光纖 | |||
|---|---|---|---|---|---|---|
| 型號 | 形狀 (註1) | 使用 環境 溫度 (註3) | 前端形狀 (mm) (註1) | 型號 | ||
| FX-MR1 |
| －40～ ＋70℃ | ø0.5 | 中心 檢測距離 6±1 |
|
FD-42G |
| FD-42GW | ||||||
變焦聚焦鏡
| 聚焦鏡 | 光點直徑 (mm) (註2) | 檢出距離 (mm) (註2) | 適用光纖 | |||
|---|---|---|---|---|---|---|
| 型號 | 形狀 (註1) | 使用 環境 溫度 (註3) | 前端形狀 (mm) (註1) | 型號 | ||
| FX-MR2 |
| －40～ ＋70℃ | 約 ø0.7～ø2.0 | 中心 檢測距離 約18.5～43 |
|
FD-42G |
| FD-42GW | ||||||
附屬品：MS-EX3 (安裝支架)
變焦聚焦鏡（側視界型）
| 聚焦鏡 | 光點直徑 (mm) (註2) | 檢測距離 (mm) (註2) | 適用光纖 | |||
|---|---|---|---|---|---|---|
| 型號 | 形狀 (註1) | 使用 環境 溫度 (註3) | 前端形狀 (mm) (註1) | 型號 | ||
| FX-MR5 |
| －40～ ＋60℃ | 約 ø0.5～ø3.0 | 中心 檢測距離 約13～30 |
|
FD-42G |
| FD-42GW | ||||||
(註1)聚焦鏡的外形尺寸圖請參考尺寸圖頁面
(註2)光點直徑、檢測距離和中心檢測距離是使用適用放大器FX-500／FX-550／FX-550L系列時的值。
FX-MR2、FX-MR5可通過改變光纖插入量來調整光點直徑。
FX-MR2[FX-500/FX-550／FX-550L系列檢測距離]
| 光纖插入量 | 中心檢測距離 | 光點直徑 |
|---|---|---|
| 7mm | 約18.5mm | 約ø0.7mm |
| 12mm | 約27mm | 約ø1.2mm |
| 14mm | 約43mm | 約ø2.0mm |
FX-MR5[FX-500/FX-550／FX-550L系列檢測距離]
| 光纖插入量 | 中心檢測距離 | 光點直徑 |
|---|---|---|
| 8mm | 約13mm | 約ø0.5mm |
| 10mm | 約15mm | 約ø0.8mm |
| 14mm | 約30mm | 約ø3.0mm |
(註3):組合光纖的使用環境溫度請參考各光纖頁面。
・以下的標誌表示兼具不折斷(彎曲半徑：R10mm、反復彎曲：180°)、可彎曲(彎曲半徑：R4mm以下)性能的光纖。
[其他]反射型光纖用聚焦鏡
極細光點聚焦鏡
| 聚焦鏡 | 光點直徑 (mm) (註2) | 檢測距離 (mm) (註2) | 適用光纖 | ||||
|---|---|---|---|---|---|---|---|
| 型號 | 形狀 (註1) | 使用 環境 溫度 (註3) | 投光素線 (mm) | 前端形狀 (註1) | 型號 | ||
| FX-MR3 |
| －40～ ＋70℃ | 約ø0.15 | 中心 檢測距離 7.5±0.5 | ø0.125 |
| FD-R33EG |
| FD-EG31 | ||||||
| 約ø0.2 | ø0.175 |
| FD-R34EG | ||||
| 約ø0.3 | ø0.25 |
| FD-R32EG | ||||
| FD-EG30 | ||||||
| 約ø0.5 | ø0.5 |
|
FD-R31G | ||||
|
FD-42G | ||||||
| FD-42GW | |||||||
FD-32G | |||||||
| FD-32GX | |||||||
| FX-MR6 | －20～ ＋60℃ | 約ø0.1 | 中心 檢測距離 7±0.5 | ø0.125 |
| FD-R33EG | |
| FD-EG31 | ||||||
| 約ø0.15 | ø0.175 |
| FD-R34EG | ||||
| 約ø0.2 | ø0.25 |
| FD-R32EG | ||||
| FD-EG30 | ||||||
| 約ø0.4 | ø0.5 |
|
FD-R31G | ||||
|
FD-42G | ||||||
| FD-42GW | |||||||
FD-32G | |||||||
| FD-32GX | |||||||
(註1):聚焦鏡的外形尺寸圖請參考尺寸圖頁面。
(註2):光點直徑、檢測距離和中心檢測距離是使用適用放大器FX-500/FX-550／FX-550L系列時的值。
(註3):組合光纖的使用環境溫度請參考各光纖頁面。
・以下的標誌表示兼具不折斷(彎曲半徑：R10mm、反復彎曲：180°)、可彎曲(彎曲半徑：R4mm以下)性能的光纖。
------------------------------ Tab3 showing ------------------------------
------------------------------ Tab4 showing ------------------------------
尺寸圖
- 單位mm

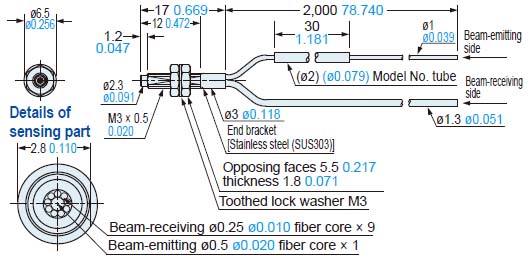

FD-32G
反射型・自由裁切
<FX-AT6 附帶>
FD-32GX
反射型・自由裁切
<FX-AT6 附帶>

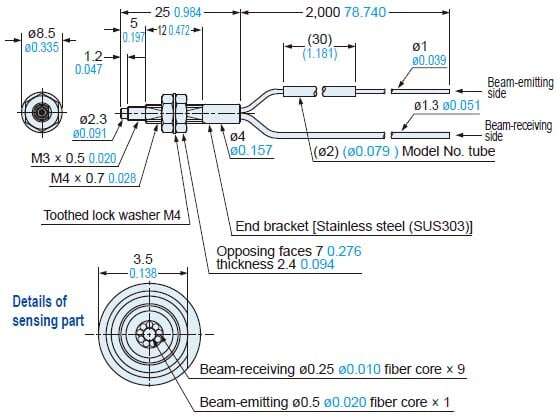

FD-42G
反射型・自由裁切
<FX-AT6 附帶>

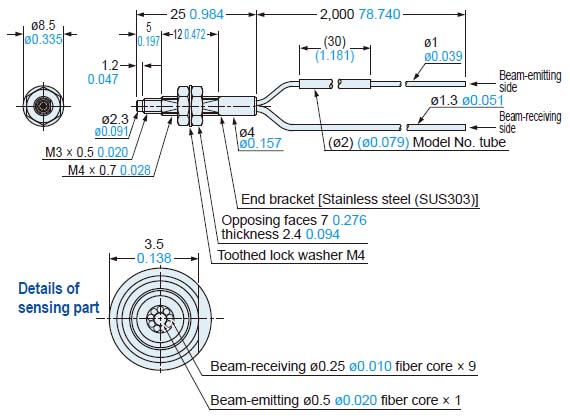

FD-42GW
反射型・自由裁切
<FX-AT6 附帶>

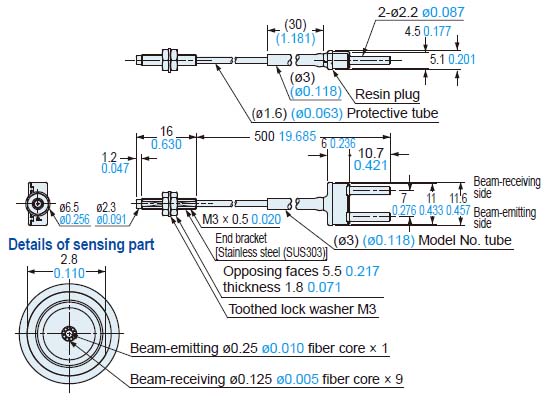

FD-EG30
反射型

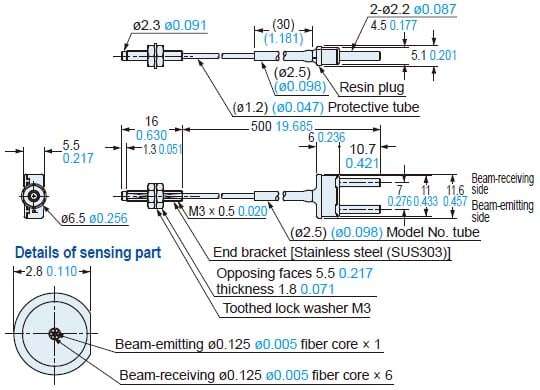

FD-EG31
反射型

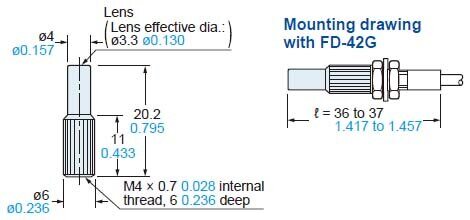

FX-MR1
極细光點聚焦鏡(另售)
材質:外殼..... 鋁(黑色陽極氧化處理)聚焦鏡..... 玻璃
(註1) ： 連接φ0.5mm的光點時，上圖中的R須在指定範圍內。

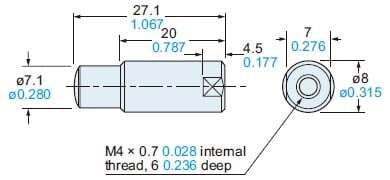

FX-MR2
變焦聚焦鏡(另售)
材質:外殼..... 鋁(黑色陽極氧化處理)聚焦鏡..... 玻璃

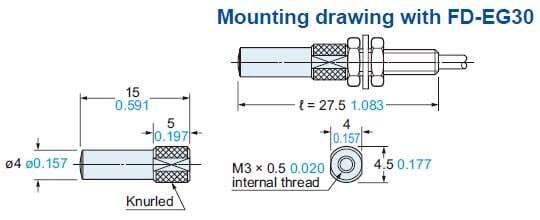

FX-MR3
極细光點聚焦鏡(另售)
材質：外殼..... 鋁(黑色陽極氧化處理)聚焦鏡..... 玻璃(註1) ： 插入光纖時，請一直插到最深處。

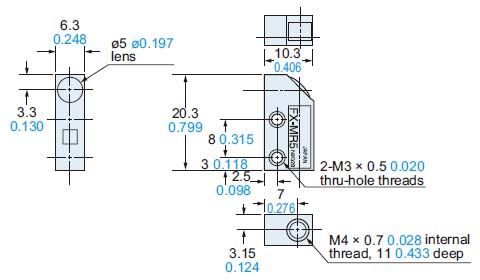

FX-MR5
變焦聚焦鏡(另售)
材質:
外殼..... PBT(黑色) M4×0.7深11
聚焦鏡..... 玻璃
NT-FX-MR5(專用螺母)附帶

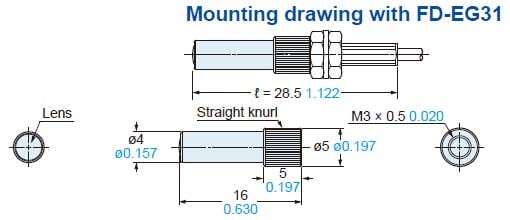

FX-MR6
極细光點聚焦鏡(另售)
材質：
外殼..... 鋁(黑色陽極氧化處理)
聚焦鏡..... 丙烯
(註1) ： 插入光纖時，請一直插到最深處。
FX-MR7
極细光點聚焦鏡 (另售)
材質:
外殼..... SUS303
聚焦鏡..... 丙烯
(註1)： 插入光纖時，請一直插到最深處。
FD-R31G／FD-R32EG／FD-R33EG／FD-R34EG 安裝圖
FD-EG30／FD-EG31 安裝圖
FD-32G 安裝圖

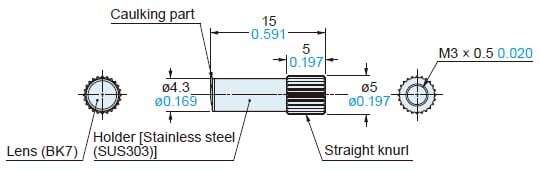

FX-MR8
變焦聚焦鏡 (另售)
材質：
外殼..... SUS303
聚焦鏡..... BK7
FD-R31G／FD-R32EG／FD-R33EG／FD-R34EG 安裝圖
FD-EG30／FD-EG31 安裝圖
FD-32G 安裝圖

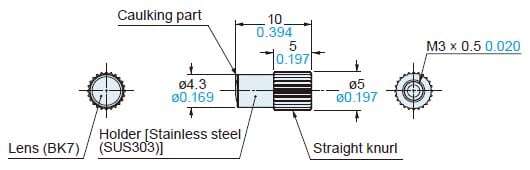

FX-MR9
平行光聚焦鏡 (另售)
材質：
外殼..... SUS303
聚焦鏡..... BK7
(註1)： 插入光纖時，請一直插到最深處。
FD-EG30／FD-EG31 安裝圖
FD-32G 安裝圖

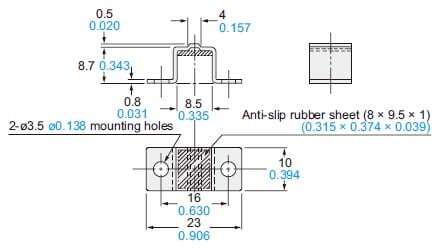

MS-EX3
FX-MR2用安裝支架(FX-MR2附帶)
材質:黃銅(鍍鎳)
