基本資訊
備有品種多樣的光纖頭用配件
特點
光纖用聚焦鏡
關於光纖用聚焦鏡，詳細內容
請參考各光纖用聚焦鏡商品資訊頁面。
>>對照型光纖用聚焦鏡商品資訊頁面
>>反射型光纖用聚焦鏡商品資訊頁面
附件需單獨訂購
| 品名 | 形狀 | 型號 | 內容 |
|---|---|---|---|
| 反射鏡 |
| RF-003 | FR-KZ50E/KZ50H用反射鏡 |
| 反射帶 |
| RF-13 | FR-Z50HW用反射帶 |
| 光纖切割器 |
| FX-CT2 | 光纖切割器 |
| FX-CT3 | ø1mm/ø1.3mm光纖／ø4mm保護管用光纖切割器 | |
| FX-CT4 | ø2mm光纖用／ø4mm保護管用光纖切割器 | |
| 光纖用 附件 |
| FX-AT2 | 定尺光纖用附件、橙色 |
| FX-AT3 | ø2.2mm光纖用附件、亮橙色 | |
| FX-AT4 | ø1mm光纖用附件、黒色 | |
| FX-AT5 | ø1.3mm光纖用附件、灰色 | |
| FX-AT6 | ø1mm/ø1.3mm混合光纖用附件、黑色／灰色 | |
| FX-AT7 | ø0.7mm光纖用附件、黑色／藍色 | |
| 光纖 安裝支架 |
| MS-FD-2 | 光纖安裝支架 |
| 安裝件 |
| MS-FD-F7-1 | FD-F71用SUS安裝件 |
| MS-FD-F7-2 | FD-F71用PVC安裝件 | |
| 狹縫 透光罩 |
| FX-SL1 | 適用光纖 : FT-A11／FT-A11W 狹縫寬 : 0.5×12mm（2個一組） |
| FX-SL2 | 適用光纖 : FT-A11／FT-A11W 狹縫寬 : 1×12mm（2個一組） | |
| FX-SL3 | 適用光纖 : FT-A32／FT-A32W 狹縫寬 : 0.5×33mm（2個一組） |
其它
保護管
・FTP-□
・FDP-□
單芯座
・FX-AT15A
通用感測器安裝台
利用可向水準方向調節的臂杆，可從裝配線上方開始檢測。
・MS-AJ1-F
・MS-AJ2-F
防止液體滲入用接頭
・MS-FX-01Y
保護管延長用接頭手
・MS-FX-02Y
光纖安裝用接頭
・MS-FX-03Y
單芯座
・FX-AT4G1
・FX-AT5G1
・FX-AT6G1
反射鏡
・RF-210
・RF-220
・RF-230
| 品名 | 型號 | 內容 | |||
|---|---|---|---|---|---|
| 對照型光纖用 保護管 | FTP-500 (0.5m) | 用於M4 螺紋 | 適用 光纖 | FT-42 FT-42S FT-42W FT-43 FT-H13-FM2 | 保護光纖不受外力影響。 全部由不銹鋼製成，因此不會銹蝕。 |
| FTP-1000 (1m) | |||||
| FTP-1500 (1.5m) | |||||
| FTP-N500 (0.5m) | 用於M3 螺紋 | FT-31 FT-31S FT-31W FD-31 FD-31W | |||
| FTP-N1000 (1m) | |||||
| FTP-N1500 (1.5m) | |||||
| 反射型光纖用 保護管 | FDP-500 (0.5m) | 用於M6 螺紋 | FD-61 FD-61G FD-61S FD-61W FD-62 FD-H13-FM2 | ||
| FDP-1000 (1m) | |||||
| FDP-1500 (1.5m) | |||||
| FDP-N500 (0.5m) | 用於M4 螺紋 | FD-41 FD-41W FD-41S FD-41SW | |||
| FDP-N1000 (1m) | |||||
| FDP-N1500 (1.5m) | |||||
| 通用感測器 安裝台 (註1) | MS-AJ1-F | 平面安裝型 | 光纖裝配 (M3、M4、M6螺紋型光纖) | ||
| MS-AJ2-F | 側面安裝型 | ||||
| 防止液體 滲入用接頭 (註1) | MS-FX-01Y | 適用 光纖 | FD-HF40Y FD-F41Y | 防止液體從保護管上部流入以及結露引起的動作異常。 | |
| 保護管延長用 接頭(註1) | MS-FX-02Y | 可延長保護管。 | |||
| 光纖安裝用接頭 (註1) | MS-FX-03Y | 將光纖安裝至箱罐等部位時使用的接頭。 | |||
| 單芯座 | FX-AT15A | 對於使用多芯光纖及小彎曲光纖的小。(茶色) | |||
| 單芯固定座 | FX-AT4G1 | ø1mm光纖用單芯固定座、黑色 | |||
| FX-AT5G1 | ø1.3mm光纖用單芯固定座、灰色 | ||||
| FX-AT6G1 | ø1mm/ø1.3mm混合光纖用單芯固定座、黑色/灰色 | ||||
| 反射鏡 | RF-210 | 可與FR-Z50HW組合使用。 組合時的檢測距離請參閱鏡面反射型種類。 | |||
| RF-220 | |||||
| RF-230 | |||||
(註1):備有用作維護部件的接頭內部套箍(MS-FX-YF)。套箍變形可能會引起洩露。
------------------------------ Tab2 showing ------------------------------
尺寸圖
- 單位mm
FTP-□
FDP-□
保護管(另售)

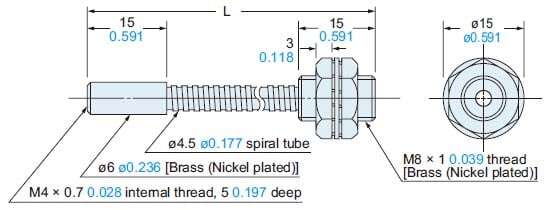

FTP-□
FDP-N□

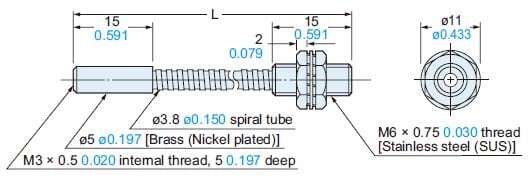

FTP-N□

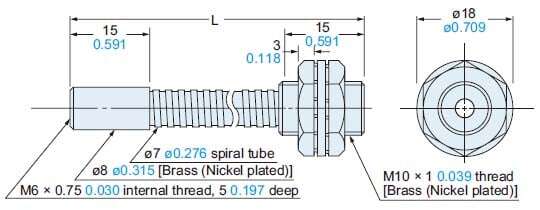

FDP-□
・長度L
| 型號 | 長度L |
|---|---|
| FTP-500、FTP-N500、FDP-N500、FDP-500 | 500+100 |
| FTP-1000、FTP-N1000、FDP-N1000、FDP-1000 | 1,000+100 |
| FTP-1500、FTP-N1500、FDP-N1500、FDP-1500 | 1,500+100 |

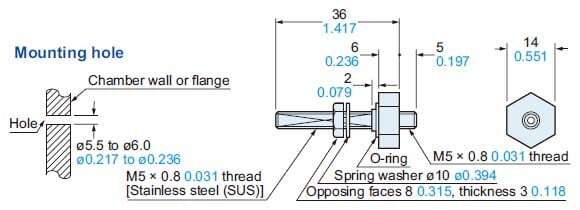

FV-BR1
導入端子(耐真空用)(耐真空光纖附帶)
FX-AT2
固定尺寸光纖用附件(固定尺寸光纖附帶)
材質：POM

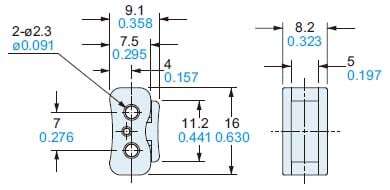

FX-AT3
ø2.2mm光纖用附件
(ø2.2mm光纖附帶)
材質：聚碳酸酯

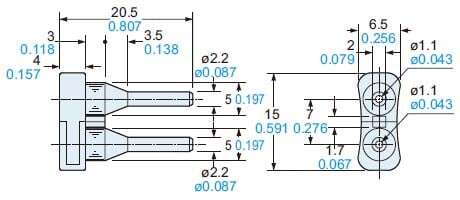

FX-AT4
ø1mm光纖用附件
(ø1mm光纖附帶)
材質：支座..... PA(尼龍66)密封壓蓋..... POM

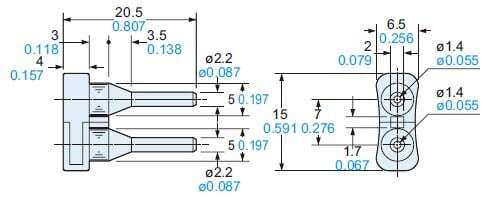

FX-AT5
ø1.3mm光纖用附件
(ø1.3mm光纖附帶)
材質：支座..... PA(尼龍66)密封壓蓋..... POM
FX-AT6
ø1mm/ø1.3mm混合光纖用附件
(ø1mm/ø1.3mm混合光纖附帶)
材質：支座..... PA(尼龍66)密封壓蓋..... POM
FX-CT2
光纖切割器(自由裁切型光纖附帶)
材質：ABS

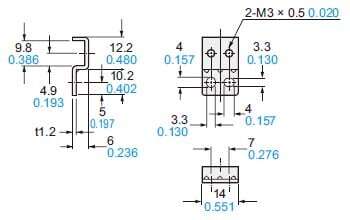

MS-FD-2
光纖安裝支架
FD-Z50HW、FR-KZ50E/KZ50H/Z50HW、FD-H30-KZ1V-S附帶
材質 ：SUS304

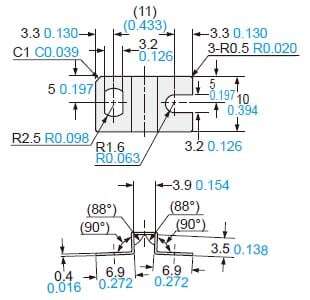

MS-FD-3
光纖安裝支架
FT-KV40、FT-KV40W附帶
材質 ： SUS304

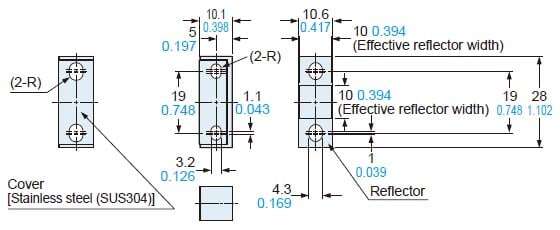

RF-003
FR-KZ50E/KZ50H用反射鏡
FR-KZ50E/KZ50H附帶
RF-13
FR-Z50HW用反射帶
FR-Z50HW附帶
材質：丙烯(反射面)

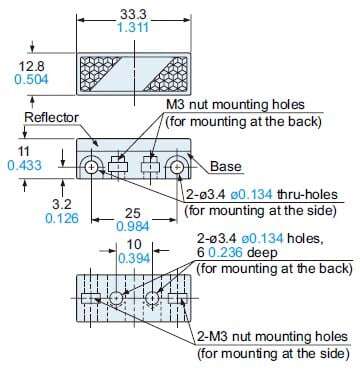

RF-210
反射鏡(另售)
材質 ：丙烯(反射鏡)ABS(基座)M3(長8mm)帶墊圈螺絲2個、螺母2個

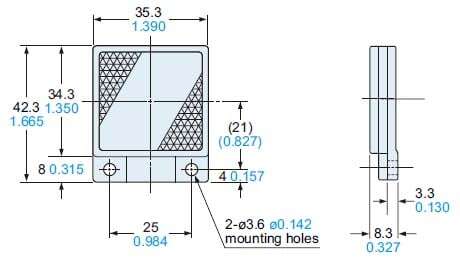

RF-220
反射鏡(另售)
材質：丙烯(反射鏡)ABS(基座)
RF-230
反射鏡(另售)
材質：丙烯(反射鏡)ABS(基座)
FB-1[停產商品]
光纖彎曲器(另售)
材質：PP、有鐵芯
