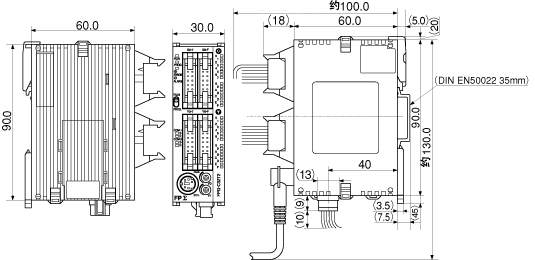

停產資訊
【注意】
下面的組合產品・配件將會繼續銷售。

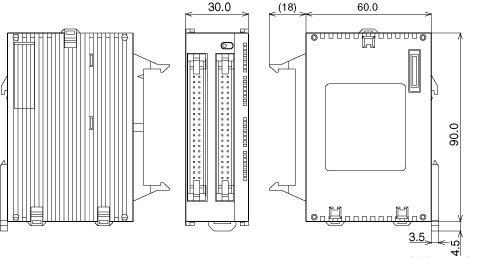

FPΣ 擴展模組
■也可使用FP0R擴展模組及FP0智慧模組。
※最多可擴展3台。
配線工具
| 散線壓接工具 晶體管輸出型附屬的連接器在接線時需要。 | AXY52000 |
安裝部件
| FPO安裝板 窄條30型 擰緊螺絲用的安裝板。寬30mm型。 | AFP0811 (含10個) |
| FPO安裝板 窄條型 擰緊螺絲用的安裝板。窄條型。 | AFP0803 (含10個) |
| 安裝板 擰緊螺絲用的安裝板。平面型。 | AFP0804 (含10個) |
輸入輸出電線
| 晶體管輸出型用 I/O電線 2個一組 | |
| 一側附帶連接器的散線電線(10芯)、 AWG22,0.3mm 22個(藍・白)1組 <長度1m> | AFP0521 | |
| 一側附帶連接器的散線電線(10芯)、 AWG22,0.3mm 22個(藍・白)1組 <長度3m> | AFP0523 | |
※需要I/O電線各2組(共4個)。
連接器
| 扁平電線用連接器組件(10芯) 用扁平電線佈線時使用。 | AFP0808(4個裝) |
| 扁平電線連接器 用於FP2I/O模組和位置控制模組。 用扁平電線進行統一配線時使用。 | AFP2802(2個裝) |
維修部件
| 端子台插座 繼電器附帶輸出・端子台型。 維修部件。 | AFP0802 (含2個) |
| 散線壓接連接器外掛程式 附帶晶體管輸出型。 維修部件。 | AFP0807 (含2個) |
| FPΣ用電源電線 附帶控制模組及繼電器輸出型的擴展模組出力。 維修部件。長1m。 | AFPG805 |
| FPΣ專用備用電池 演算用記憶體・日曆時鐘的備份用。 | AFPG804 |
| FPΣ高容量電池用支架 備用電池支架。為使用市售備份電池CR123A客戶使用。 | AFPG807 |
散線壓接連接器
| 品名 | 訂貨產品號 | 適用電線尺寸 | 電線規格 | |
|---|---|---|---|---|
| 電線直徑 | 備註 | |||
| 散線壓接連接器 | AXW7221FP | AWG#22 | φ1.5～φ1.1 | AWG#22 12根/0.18 |
| AWG#24 | 雙絞線 | |||
| AXW7231FP | AWG#26 | φ1.3～φ1.1 | 雙絞線 | |
| AWG#28 | 雙絞線 | |||
連接器端子
下面介紹一下FPΣ和可使用的連接器端子
東洋技研(株)制
●連接器20P的情況下(控制模組等)
連接器端子型號
・PCX-1H20(橫型、彈簧式、極數20P)
・PCN7-1H20(壓接端子式、極數20P)
電線
・松下產FPOR用電線(特注)
SA14083-01-※M(端子側20P⇔PLC側10P×2、無遮罩)
※電線長：0.5/1/1.5/2/3(m)
●連接器40P的情況下(擴展模組等)
連接器端子型號
・PCXV-1H40(縱型、彈簧式、極數40P)
・PCX-1H40(橫型、彈簧式、極數40P)
・PCN7-1H40(壓接端子式、極數40P)
電線
・KB40N-1H1H-※MB(AWG28、無保護罩)
※電線長：0.5/1/1.5/2/3/5(m)
| 關於連接器端子的相關問題敬請諮詢東洋技研(株)。 URL：http://www.togi.co.jp/en/  |
