FP-X（停產品）

下載

停產資訊
規格

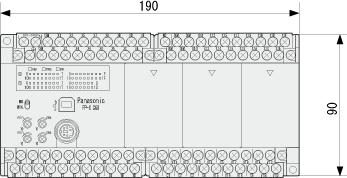

尺寸圖
軟體

停止接單

停產時期

2021年09月30日

本產品已停止生產。
請參閱以下有關替代產品的資訊，以及停產產品的詳細資訊。

------------------------------ Tab1 showing ------------------------------

停產資訊

【請注意】
以下選配商品持續販賣中。

FP-X擴展模組

輸入模組／輸出模組

品名	電源	規格	訂貨產品號
FP-X E16X 擴展輸入專用模組	- (從左側模組電源供應)	24V DC輸入 16點　　※1	AFPX-E16X
FP-X E14YR 擴展輸出專用模組	- (從左側模組電源供應)	2A繼電器輸出14點　　※1	AFPX-E14YR

入輸出模組(繼電器輸出)

品名	電源	規格	訂貨產品號
FP-X E16R 擴展I/O模組	- (從左側模組電源供應)	24V DC輸入8點、2A繼電器輸出8點　　※1	AFPX-E16R
FP-X E30R 擴展I/O模組	100～240V AC	24V DC輸入16點、2A繼電器輸出14點　　※2	AFPX-E30R
FP-X E30RD 擴展I/O模組	24V DC	24V DC輸入16點、2A繼電器輸出14點　　※2	AFPX-E30RD

輸入輸出模組(晶體管輸出)

品名	電源	規格	訂貨產品號
FP-X E16T 擴展I/O模組	- (從左側模組電源供應)	24V DC輸入8點、0.5A／5～24V DC晶體管輸出8點(NPN)　　※1	AFPX-E16T
FP-X E16P 擴展I/O模組	- (從左側模組電源供應)	24V DC輸入8點、0.5A／24V DC晶體管輸出8點(PNP)　　※1	AFPX-E16P
FP-X E30TD 擴展I/O模組	24V DC	24V DC輸入16點、0.5A／5～24V DC晶體管輸出14點(NPN)　　※2	AFPX-E30TD
FP-X E30T 擴展I/O模組	100～240V AC	24V DC輸入16點、0.5A／5～24V DC晶體管輸出14點(NPN)　　※2	AFPX-E30T
FP-X E30PD 擴展I/O模組	24V DC	24V DC輸入16點、0.5A／24V DC晶體管輸出14點(PNP)　　※2	AFPX-E30PD
FP-X E30P 擴展I/O模組	100～240V AC	24V DC輸入16點、0.5A／24V DC晶體管輸出14點(PNP)　　※2	AFPX-E30P

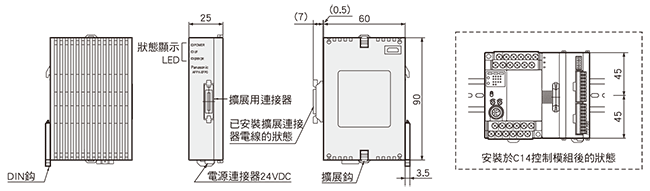

擴展FP0適配器

品名	電源	規格	訂貨產品號
擴展FP0 適配器	24VDC	接入適配器後，最後可將3台FP0R擴展模組連接到FP-X上。附帶8cm擴展電線、電源電線。	AFPX-EFP0

※所有模組24V DC輸入為雙方向輸入。

※1因無內置電源回路、不可以連接2台。附帶8cm擴展電線。

※2含有E16、EFP0。最大可擴展至8台。附帶8cm擴展電線。

※3最大擴展3台。需要擴展FP0適配器。

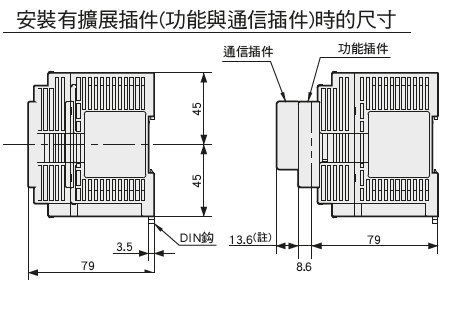

FP-X 擴展插件功能插件

品名	規格	訂貨商品號
FP-X 輸入/輸出插件	輸入4點、 24V DC、雙方向(漏／源) 輸出3點、NPN晶體管 0.3A／24V DC	AFPX-IN4T3
FP-X 輸入插件	輸入8點、 24V DC、雙向	AFPX-IN8
FP-X 輸出插件	輸出8點、NPN晶體管 0.3A／24V DC	AFPX-TR8
FP-X 脈衝輸出插件模組	高速計數器：單相2ch各80kHz 或2相1ch 30kHz 脈衝輸出:軸100kHz/ch (安裝2台時，有規格限制) 晶體管輸出型控制模組不可使用。	AFPX-PLS
FP-X 模擬量輸入插件	模擬量輸入2點、0-10V or 0-20mA、12位、2ms／2ch(非絕緣)	AFPX-AD2
FP-X 模擬量輸出插件	模擬量輸出2點、0-10V or 0-20mA、12位、2ms／2ch(絕緣)	AFPX-DA2
FP-X 模擬量I/O插件	模擬量輸入2點、0-5V、0-10V or 0-20mA、12位、2ms／2ch　模擬量輸出1點、0-10V or 0-20mA、12位、1ms／1ch(絕緣)	AFPX-A21
FP-X 熱電偶插件	熱電偶輸入2點、 K／J、解析度0.2℃、200ms/2ch(通道間絕緣)	AFPX-TC2
FP-X 測溫電阻插件	測溫電阻2點、 Pt100、解析度0.1℃、200ms(通道間絕緣)	AFPX-RTD2
FP-X 帶萬年曆的主儲存器	主儲存器：可同時保存全程序步、全部註釋。FPWIN-Pro源文件可保存萬年曆：年、月、日、時、分、秒、星期(需要電池選件)	AFPX-MRTC

通信插件

品名	規格	訂貨商品號
FP-X COM1 通信插件	RS232C/1ch RS,CS控制有信號(非絕緣)	AFPX-COM1
FP-X COM2 通信插件	RS232C/2ch(非絕緣)	AFPX-COM2
FP-X COM3 通信插件	RS485或RS422切換型/1ch(絕緣)	AFPX-COM3
FP-X COM4 通信插件	RS232C/1ch(非絕緣)＋RS485/1ch(絕緣)	AFPX-COM4
FP-X COM5 通信插件	Ethernet/1ch(100BASE-TX, 10BASE-T)+RS232C/1ch(非絕緣)	AFPX-COM5
FP-X COM6 通信插件	RS485/2ch(絕緣)	AFPX-COM6

※‘FP-X 擴展插件使用的限制’請務必仔細閱讀。

FP-X 選項、維修部件

品名	規格	訂貨商品號
FP-X 備份電池	對運算內存、萬年曆進行備份的電池。	AFPX-BATT
FP-X 擴展電線	擴展模組連接用電線　8cm	AFPX-EC08
	擴展模組連接用電線　30cm	AFPX-EC30
	擴展模組連接用電線　80cm	AFPX-EC80
FP-X 端子台	C30、C60、E30用端子台21引腳、帶蓋(無印字)、4個裝	AFPX-TAN1

------------------------------ Tab2 showing ------------------------------

規格

共通

項目				規格
項目				繼電器輸出型	晶體管輸出型
電源・入輸出	電源			100-240V AC(AC電源型)、24V DC(DC電源型)
	輸入			24V DC ±通用
	輸出			2A 250V AC、2A 30V DC	0.5A 24V DC
	衝擊電流 (AC電源)			0.15A(C14) /0.4A(C30/C60)
性能	控制 I/O點數		C14	輸入8點、輸出6點
			C30	輸入16點、輸出14點
			C38	輸入24點、輸出14點
			C40	輸入24點、輸出16點
			C60	輸入32點、輸出28點
	擴展I/O模組時 I/O點數		C14	最大328點　(FP0擴展和包含擴展I/O外掛程式)
			C30	最大352點　(FP0擴展和包含擴展I/O外掛程式)
			C38	最大360點　(FP0擴展和包含擴展I/O外掛程式)
			C40	最大362點　(FP0擴展和包含擴展I/O外掛程式)
			C60	最大382點　(FP0擴展和包含擴展I/O外掛程式)
	演算處理速度			基本指令： 0.32μs/步
	程式容量			內藏Flash-ROM(無需備份電池)
	程式容量			16k步(C14)、32k步(C30/C60)
	指令	基本		111種
	指令	高級		216種
	演算用記憶體		內部繼電器(R)	4096點
			計時器・計數器(T/C)	合計1024點：計時器可以在(1ms，10ms，100 ms 1s單位) ×32767範圍內計時計數器可以在 1～32767 範圍內計數
			資料寄存器(DT)	12285字(C14)、32765字(C30/C60)
特殊功能	脈衝捕捉輸入			14點(含高速計數器)	8點(含高速計數器)
	中斷輸入			14點(含高速計數器)	8點(含高速計數器)
	模擬量輸入/輸出			追加FP0模擬輸出時：　輸入　最大24通道，輸出　最大12通道追加功能擴展外掛程式輸入　最大4通道
	可調電位器輸入			2點(0～1000)(C14，C30) 4點(0～1000)(C60)
	高速計數器		本體輸入	單相：8ch x 最大10kHz 2相：4ch x 最大5kHz	單相8ch(高速4ch、中速4ch)或2相4ch(高速2ch、中速2ch) 高速單相：　1ch使用時x 最大100kHz 　2ch使用時x 最大80kHz 　3ch使用時x 最大60kHz 　4ch使用時x 最大50kHz 高速2相：　1ch使用時x 最大35kHz 　2ch使用時x 最大25kHz 中速單相：　4ch使用時x 最大各10kHz 中速2相：　2ch使用時x 最大各5kHz
	高速計數器		脈衝輸入/輸出外掛程式可安裝	單相：　2ch使用時x 最大80kHz 　4ch使用時x 最大50kHz 2相：　1ch使用時x 最大30kHz 　2ch使用時x 最大25kHz	不可安裝
	脈衝輸出		本體輸出	-	脈衝輸出高速 2ch使用時x 最大各100kHz 直線插補合成速度100kHz 中速 2ch使用時x 最大各20kHz 直線插補合成速度20kHz
	脈衝輸出		脈衝輸入/輸出外掛程式可安裝	1ch使用時x 100kHz、2ch使用時x 80kHz	不可安裝
	對應資料通信			RS232C、RS485、USB、Ethernet
	對應資料鏈接			PLC間連結、電腦連結、Modem、Modbus-RTU
其他功能				運行中更新、持續掃描、8位元密碼、程式上傳禁止、浮點數運算、簡單溫控指令、日曆計時器(電池使用時)、MEWTOCOL主站

混合型（FP-X C40RT0A）

項目			規格
控制I/O點數	控制模組		40點 DC輸入24點、Ry輸出12點、Tr輸出4點
	使用E16擴展I/O模組時		最大56點
	使用E30擴展I/O模組時		最大130點(最多可擴展3個模組)
	使用FP0擴展模組時		最大196點(最多可擴展3個模組)
編程方式/控制方式			繼電器符號/迴圈運算方式
程序內存			內藏Flash-ROM(無需備份電池)
程序容量			2500步
指令數	基本指令		約110種
指令數	高級指令		約210種
運算處理速度			基本指令0.08μs/步
I/O刷新+基本時間	基本時間		0.2ms以下
			使用E16時: 0.34ms×模組數
			使用E30時: 0.67ms×模組數
			使用擴展FP0適配器時:
			1.4ms+FP0擴展模組刷新時間
運算用記憶體	繼電器	外部輸入(X)※1	960點(X0～X59F)
		外部輸出(Y)※1	960點(Y0～Y59F)
		內部繼電器(R)	1008點(R0～R62F)
		特殊內部繼電器(R)	320點
		定時器/計數器(T/C)	256點※2(初始設定時定時器250點: T0～T249、計數器6點: C250～C255) 定時器可以在(1ms、10ms、100ms、1s) ×32767範圍內計時計數器可以在1～32767範圍內計數
		連結繼電器(L)	無
	存儲區域	數據寄存器(DT)	2500字(DT0～DT2499)
		特殊數據寄存器(DT)	420字
		連結數據寄存器(LD)	無
		檔寄存器(FL)	無
		索引寄存器( I )	14字(I0～ID)
微分點數			程序容量部分
主控繼電器點數(MCR)			32點
標號數(JP+LOOP)			100點
副程序數			128個副程式
步梯級數			100級
中斷程式數			輸入8程式、定時1程式
採樣跟蹤			無
注釋保存			可保存所有注釋,包括I/O注釋、備註、塊注釋 (無需備份電池,328k位元組)
PLC間連結功能			無
固定時間掃描			0.5單位: 0.5ms～600ms
密碼			可以(可選擇4位或8位)
禁止程式上載			可以
自診斷功能			看門狗定時器、程序語法的檢查等
RUN中改寫程序			可以(同時改寫容量128步) 但是，不可在注釋的RUN中改寫
RUN中下載			可以
高速計數器※2	主體輸入		單相6ch(最大10kHz)或2相3ch(最大5kHz)
脈衝輸出/PWM輸出	主體輸出		脈衝輸出: 2ch(最大10kHz) PWM輸出: 2ch(最大4.8kHz) ※CH0的偏差計數可使用清零輸出(Y3)
脈衝捕捉輸入/中斷輸入			8點(包含高速計數器、中斷輸入)
定時中斷			定時中斷0.5ms單位: 0.5ms～1.5s 10ms單位: 10ms～30s
模擬量輸入			2CH 解析度10位(每ch中各輸入可分別使用)
	可調電位器輸入		推薦可調電位器電阻5KΩ 解析度10位(K0～K1000)精度±1.0%F.S.+外部電阻精度
	熱敏電阻輸入		可輸入熱敏電阻(外部熱敏電阻最小電阻值+外部電阻>2KΩ) 解析度10位(K0～K1023): 精度±1.0%F.S.+外部熱敏電阻精度
	電壓輸入		絕對最大輸入電壓10V: 解析度10位(K0～K1023) 精度: ±2.5%F.S.(F.S.=10V)
日曆/時鐘			無
Flash-ROM備份	根據F12、P13指令進行的保持		數據寄存器(2500字)
Flash-ROM備份	切斷電源時的自動備份		計數器6點(C250～C255)內部繼電器5點(WR58～WR62) 數據寄存器300字(DT2200～DT2499)
備份電池			無
輸入用伺服器電源(輸出)	額定輸出電壓		24V DC
	電壓變動範圍		21.6～26.4V DC
	額定輸出電流		0.4A

※1 實際可使用的點數，由硬件的組合決定。
※2 可利用輔助定時器功能增加點數。
※3 額定輸入電壓24V DC、25℃下的規格。頻率會因電壓、溫度而降低。
※4 可寫入的次數為1萬次以內。安裝電池選件時，可以全部備份。
也可以由系統寄存器設置保持及非保持區。
※5 未安裝電池的情況下設定在保持區域內的數據，接通電源時，不會
被清零，此時會導致數據值不穩定。電池用完時，保持區域的數據
值也會不穩定。
※6 電池壽命為完全不通電情況下的值。實際使用值有可能會因使用條
件差異而縮短。
