HL-G205B-S-MK｜整合網路通訊功能型 雷射位移感測器 HL-G2

下載

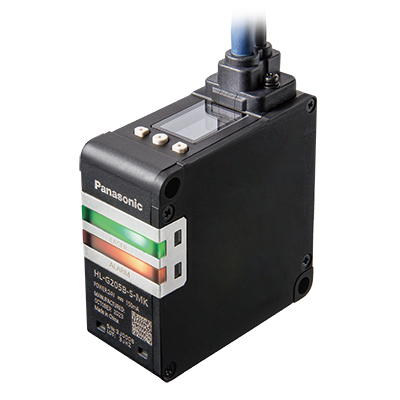

※ 實際商品可能與照片不同。

適合不含有規定:EU RoHS指令 2011/65/EU的6物質、以及EU RoHS指令2015/863/EU的4物質

    品名

    HL-G205B-S-MK

    型號

    HL-G205B-S-MK

    商品名稱

    		 整合網路通訊功能型 雷射位移感測器 HL-G2

    聯繫我們

    ※為了商品改進，規格和外觀可能會在不事先通知的情況下變更，敬請諒解。

    詳細規格

    為了商品改進，規格和外觀可能會在不事先通知的情況下變更，敬請諒解。
    項目內容
    品名HL-G205B-S-MK
    型號HL-G205B-S-MK
    適用標準及認證CE標誌(EMC指令、RoHS指令)、UKCA標誌(EMC標準、RoHS標準)、FDA標準、TÜV SÜD認證(美國、加拿大)、韓國KC標誌
    測量中心距離50mm
    測量範圍±10mm
    光點直徑約60μm×2,000μm
    (註)：以中心光強度的1/e2(約13.5%)定義這些值。如果定義範圍外有光洩漏，並且檢測點週邊的反射率高於檢測點本身，則結果可能會受到影響。
    解析度1.5μm
    直線性 : 限定範圍±0.05%F.S. （45mm～55mm）
    直線性 : 限定以外±0.075%F.S.
    溫度特性0.03％F.S./℃
    測量方法擴散反射
    光源紅色半導體雷射 2級 ﹝IEC / EN / JIS / GB / KS / FDA(註)﹞最大輸出：1mW，投光波峰波長：655nm
    (註)：依據FDA標準的Laser Notice No.56的規定，除了以IEC 60825-1 Ed.3為准外，以FDA標準(FDA 21 CFR 1040.10及1040.11)為准。
    受光元件CMOS圖像感測器
    電源電壓24V DC±10% 含脈動0.5V(P-P)、電流容量500mA以上的電源模組
    消耗電流150mA以下
    (註) : 僅本體的消耗電流。不含外部輸入電流。
    取樣週期100μs、200μs、500μs、1ms、2ms
    通信介面 : Ethernet．僅支持Auto Negotiation 10M/100Mbps(Half Duplex / Full Duplex)。與Auto Negotiation不適用設備連接後，可能發生通信不穩定定。
    ．IEEE802.3u、10BASE-T/100BASE-TX RJ45
    ．支援協定：EtherNet/IP、Modbus TCP、SLMP
    通信介面 : RS-485・通信速度：9,600bps / 19,200bps / 38,400bps / 115,200bps / 230,400bps
    ・支援協定：Modbus RTU
    ・最大可連接台數：16台
    外部輸入 : 輸入1(N1)．觸發輸入
    ．輸入條件與控制輸出的NPN/PNP設定聯動
    〈選擇NPN輸出時〉
    ．源電流：約1.5mA
    ．輸入條件
    　無效：3V~26.4V DC或斷開
    　有效：0V~1.5V DC
    〈選擇PNP輸出時〉
    ．流入電流：約2.5mA
    ．輸入條件
    　無效：0V~11V DC或斷開
    　有效：19V~26.4V DC
    指示燈 : 雷射投光綠色LED(雷射投光時亮起)
    指示燈 : 警報橙色LED(因光量不足或受光量過大、干擾光過大不能進行測量時亮起)
    螢幕0.9英寸OLED測量值：符號＋5位元(小數點以後最多4位)
    汚損度2
    使用標高2,000ｍ以下
    (註)：請勿在承受標高0m的大氣壓以上壓力的環境下使用或存儲。
    接地方式電容器接地
    耐環境性 : 保護構造IP67 (IEC)
    耐環境性 : 使用環境溫度-10℃~+45℃(注意不可結冰)，存儲時：-20℃~+60℃(注意不可結冰)
    耐環境性 : 使用環境濕度35%RH~85%RH(注意不可結露)，存儲時：35%RH~85%RH(注意不可結露)
    耐環境性 : 使用環境照度白熾燈：受光面照明度3,000 ℓx以下
    耐環境性 : 絕緣電阻20MΩ以上，基於DC500V的高阻表
    耐環境性 : 耐電壓AC1,000V 1分鐘 所有端子與外殼之間
    耐環境性 : 耐振動頻率10Hz~55Hz(1分鐘週期) 雙振幅1.5mm X,Y和Z方向各2小時
    耐環境性 : 耐衝撃500m/s2(約50G) X,Y和Z方向各3次
    材質本體外殼：壓鑄鋁，前罩：玻璃，電線：PVC
    重量本體重量：約150g，包裝重量：約200g
    備註無特別指定時，為在下列測量條件下測量的代表值。不保證所有測量物件的性能。
    電源電壓：24V DC、環境溫度：20℃、取樣週期：1ms、平均次數：512次、測量中心距離、物件物體：可視光遮蔽性陶瓷。
