小型雷射位移感測器 HL-G1

下載

  • 基本資訊

  • 用途

  • 種類

  • 規格

  • 尺寸圖

  • 電路／連接

  • 檢測特性

  • 使用注意事項

基本資訊

CMOS雷射位移感測器的標準型

特點

1台感測器即可實現高精度的測量，並利用PC進行資料分析。

HL-G1

Quick
可在現場邊觀察顯示的數據，邊輕鬆設定取樣周期和輸出等各項內容。 有助於設備的快速調試和啟動。

Compact
雖然內藏了控制器和數位顯示螢幕，體積仍然輕巧。
是本公司小型化技術的結晶產品。
容易設置在微小的縫隙中或機器手臂上。

Friendly
配備進一步提升使用感受的接口。
充分應用PC機、顯示器的升級型操作和分析性能。

基本性能

高分辨率0.5μm

解析度0.5μm的高精度測量，以及LED數字顯示，使用更加方便，可使用在世界各個生產現場

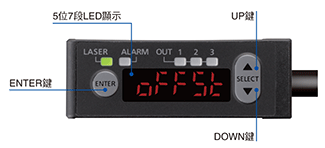

可以邊觀察數字顯示邊輕鬆設定

感測器本體上裝有數位顯示螢幕，可輕鬆地邊確認位移量邊進行設定。

可以邊觀察數字顯示邊輕鬆設定

凝聚於1台輕重量機身內，內置有豐富多彩的功能。

內藏控制器和數位顯示螢幕的輕巧形狀。

內藏控制器和數位顯示螢幕的輕巧形狀。

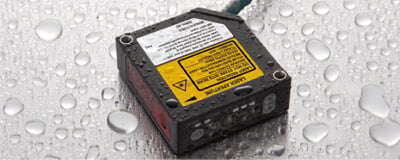

保護構造IP67

採用IP67保護構造，即使水分塵埃較多的環境也能使用。 安裝孔中裝入了金屬襯管，因此，可用0.8N·m的緊固扭矩牢靠固定。

防水防塵的保護構造IP67

可輕鬆組裝在各種裝置和生產線上

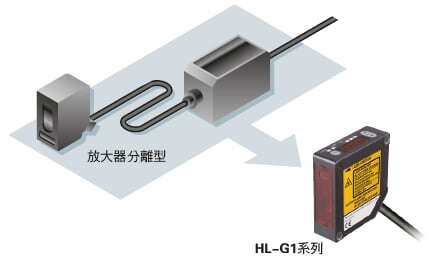

控制器的功能都彙集於感測器機身內。
無需另行安裝控制器及其設置空間。

可輕鬆組裝在各種裝置和生產線上

即使是可動部分也採用了輕重量的機身

本體約70g的輕量樹脂機身還可安裝到滑動設備和機械手上。 另外，標準採用了耐彎曲性良好的電線。

功能

同步輸入+多路輸入

除同步輸入外，還可根據用途選擇下列各種輸入方式。
· 歸零ON/OFF
· 復位
· 雷射控制
· 教導

3輸出＋2個模擬輸出

配備3種輸出，可用作HI·GO·LOW的判定輸出和警報輸出。 而且模擬輸出還配備電壓輸出和電流輸出。

支持NPN/PNP兩種極性

通過變換接線方式，一種產品能適用NPN/PNP兩種極性，從而可減少用於保養、維護的登記登記。

儲存器切換功能

感測器設定最多可保存4個。 可輕鬆切換設定，因此裝置的工序變換非常順暢。

高功能型（HL-G1□-S-J／HL-G1□-RS-J）

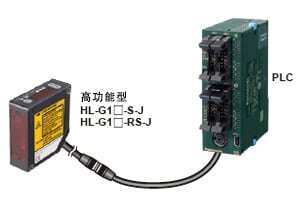

搭載通信介面，可與PLC等的上位設備進行資料通信

通過RS-422 1：1連接，或者通過RS-485一次性最多可對16台感測器進行設定，並且可以回應於PLC的請求消息從HL-G1系列返回測量值。使用本公司的PLC※，可以使用PLC資料寫入／讀取命令（F145、F146），輕鬆地進行HL-G1系列的設置並獲取測量輸出。
※對應本公司的PLC：FP0R、FP0H、FPΣ、FP-X、FP-XH、FP7

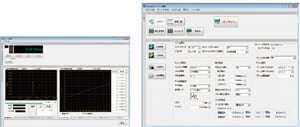

備有用於感測器設定·評估工具軟體 HL-G1SMI [免費下載]

可一次設定最多16台感測器。可輕易收集受光量波形的監視和數據緩衝等進行分析所必需的數據。
安裝時可以選擇各種語言。

●數據緩衝
儲存、顯示測量數據。能同時顯示過去和當前所測量的數據，便於進行比較分析。

●受光波形顯示
以受光元件的模組為單位來表示受光量。

●測量值顯示
顯示測量值和各端子的輸出狀態。

備有用於感測器設定·評估用工具軟體

必需的工作環境
OSOS種類32bit/64bitEditionService Pack
Microsoft Windows® 1164bitPro無特別內容
Microsoft Windows® 1032bit / 64bit
CPU

2GHz以上的處理器（但是，取決於作業系統的操作環境。）

顯示器SXGA(1,280×1,024色)以上
記憶體Windows®11（64bit）/10（64bit）：4GB以上
Windows®10（64bit）：2GB以上
硬碟為了安裝需有2GB以上的可用空間
USB介面依據USB2.0全速(與USB1.1相容)

（註1）:工具軟體對應以下語言。安裝時可選擇。日語、英語、韓語、中文。

（註2）:Windows® 是美國Microsoft Corporation公司在美國以及其他國家的商標或註冊商標。

（註3）:Microsoft不再支援的作業系統版本將從受支援的作業系統中排除。

測量值顯示·感測器設定用畫面數據[免費下載]

在新視窗中打開

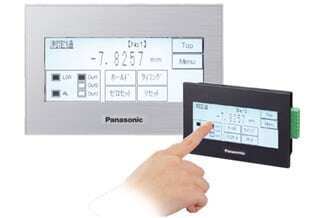

與可編程顯示器GT02/GT12系列組合使用，即可從遠離的位置輕鬆進行感測器狀況的確認和設定。
可選擇日語、英語、漢語、韓語。
有關GT02/GT12系列的詳情、請瀏覽網站資訊或者產品樣本。

請從以下的機型中選用可編程顯示器。
電源：24V
通信端口：RS422/RS485
・AIG02GQ14D / AIG02GQ15D
・AIG02MQ14D / AIG02MQ15D
・AIG12GQ04D / AIG12GQ05D
・AIG12GQ14D / AIG12GQ15D
・AIG12MQ04D / AIG12MQ05D
・AIG12MQ14D / AIG12MQ15D

多語言對應 [全球性支援]

工具軟體・介面資料不僅支援日語、英語，還對應中文、韓語。可廣泛用於全球各種裝置、設備上。

■下載說明
以上的工具軟體和畫面資料可從官網下載。
※請點選以下網址輸入資訊後即可下載軟體
>>工具軟體・畫面資料下載


[使用條件]
本公司對該軟體概不做出任何保證。對於使用本軟體或者因動作而產生的直接、間接損害、波及性損害、結果性損害或者特別損害等，本公司概不 承擔任何責任。敬請諒解。

用途

HL-G103□ 應用示例

控制分配器的高度

控制分配器的高度

測量調節器部品的插入量

測量調節器部品的插入量


HL-G103A□ 應用示例

HDD的面板撓度測量

HDD的面板撓度測量

HL-G105□ 應用示例

檢測鋁輪轂的溝槽

檢測鋁輪轂的溝槽

電路板的翹曲檢測

電路板的翹曲檢測


HL-G105A□　應用示例

滾動位置檢測

滾動位置檢測

HL-G108□ 應用示例

板厚測量

板厚測量

控制中空導管的定位

控制中空導管的定位


HL-G108A□ 應用示例

金屬軸的偏心檢測

金屬軸的偏心檢測

HL-G112□ 應用示例

檢測膠帶的厚度

檢測膠帶的厚度


HL-G125□ 應用示例

薄板的彎曲量檢查

薄板的彎曲量檢查

種類

感測器

擴散反射型

種類形狀測量中心距離
及測量範圍		解析度光束直徑型號
標準型

30±4mm0.5μm0.1×0.1mmHL-G103-A-C5
多功能型HL-G103-S-J
標準型50±10mm1.5μm0.5×1mmHL-G105-A-C5
多功能型HL-G105-S-J
標準型85±20mm2.5μm0.75×1.25mmHL-G108-A-C5
多功能型HL-G108-S-J
標準型120±60mm8μm1.0×1.5mmHL-G112-A-C5
多功能型HL-G112-S-J
標準型250±150mm20μm1.75×3.5mmHL-G125-A-C5
多功能型HL-G125-S-J

正反射型

種類形狀測量中心距離
及測量範圍		解析度光束直徑型號
標準型

26.3±2mm0.5μm0.1×0.1mmHL-G103A-RA-C5
多功能型HL-G103A-RS-J
標準型47.3±5mm1.5μmHL-G105A-RA-C5
多功能型HL-G105A-RS-J
標準型82.9±10mm2.5μm0.2×0.2mmHL-G108A-RA-C5
多功能型HL-G108A-RS-J

延長電線(多功能型用)

品名形狀型號内容
延長電線
(多功能型用)

HL-G1CCJ2長度2m、本體重量約130g單側帶連接器
橡膠絕緣電線
HL-G1CCJ5長度5m、本體重量約320g
HL-G1CCJ10長度10m、本體重量約630g
HL-G1CCJ20長度20m、本體重量約1300g

對應接口轉換器的介紹

HL-G1系列的通信接口為RS-422/RS-485。使用工具軟體通過USB連接到電腦時，建議使用本公司GT02/GT12(人機介面)或者其他公司製造的變頻器(推薦品LINEEYE公司SI-35USB，其他無法保證工作)。

廠家名稱：(株)LINEEYE
產品：USB RS-422/RS-485接口轉換器SI-35USB https://www.lineeye.com/

規格

感測器

擴散反射型

型號標準型HL-G103-A-C5HL-G105-A-C5HL-G108-A-C5HL-G112-A-C5HL-G125-A-C5
多功能型HL-G103-S-JHL-G105-S-JHL-G108-S-JHL-G112-S-JHL-G125-S-J
適用標準CE標誌(EMC指令、RoHS指令)、 UKCA標誌(EMC規範、RoHS規範)
測量中心距離30mm50mm85mm120mm250mm
測量範圍±4mm±10mm±20mm±60mm±150mm
解析度0.5μm1.5μm2.5μm8μm20μm
直線性±0.1% F.S.±0.3% F.S.
溫度特性±0.08% F.S./℃
光源 紅色半導體雷射 2級[IEC / EN/ JIS / GB / KS / FDA(註2)]
(投光峰波長度：655nm)
輸出最大輸出：1mW
雷射
等級		2級(JIS/IEC/FDA Laser Notice No.50)（注2）
光束直徑(註3)0.1×0.1mm0.5×1mm0.75×1.25mm1.0×1.5mm1.75×3.5mm
受光元件CMOS圖像感測器
電源電壓24V DC±10%　包括脈動0.5V(P-P)
消耗電流100mA以下
取樣週期200μs、500μs、1ms、2ms
模擬輸出電壓輸出範圍：0～10.5V(正常時)、11V(報警時)
輸出阻抗：100Ω
電流輸出範圍：3.2～20.8mA(正常時)、21.6mA(報警時)
負載阻抗：300Ω以下
輸出

(OUT1
OUT2
OUT3)		 判斷輸出或者報警輸出（設定切換式）
NPN開路集電極·電晶體/PNP開路集電極·電晶體(切換式)

＜選擇NPN輸出時＞
　・最大流入電流：50mA
　・外加電壓：3V～24V DC(輸出-0V之間)
　・剩餘電壓：2V以下(流入電流50mA下)
　・漏電流：0.1mA以下

＜選擇PNP輸出時＞
　・最大源電流：50mA
　・剩餘電壓：2.8V以下(源電流50mA下)
　・漏電流：0.1mA以下
輸出動作ON時(輸出動作時)開路
短路保護配備(自動復位式)
NP切換輸入連接0V時：NPN輸出動作
連接電源用24V DC時：PNP輸出動作
同步輸入選擇NPN輸出時：連接0V時動作，或連接過程中動作(隨設定而異)
選擇PNP輸出時：連接外部電源+極時動作，或連接過程中動作(隨設定而異)
多路輸入根據輸入時間有零設、零設OFF、復位、教導、雷射控制
選擇NPN輸出時：0根據連接至0V的時間而定
選擇PNP輸出時：根據連接至外部電源+極的時間而定
通信介面
(僅限高功能型)		RS-422或RS-485(切換式)
串列傳輸速率：9,600/19,200/38,400/115,200/230,400/460,800/921,600 bps
資料長度8bit、停止位長度1bit、無同位、有BCC、數據區分：CR
指示燈雷射投光
指示燈		綠色LED
(雷射投光時亮起)
報警
指示燈		橙色LED
因光量不足不能進行測量時亮起
輸出
指示燈		黃色LED×3
輸出動作時亮起
數字顯示屏赤色LED　5 1/2桁表示
使用標高/汙損度2,000m以下 / 2
耐環境性保護構造IP67(IEC)(連接器部除外)
使用環境溫度-10～45℃(注意不可結冰)
保存時：-20℃～60℃
使用環境
濕度		35%～85%RH
保存時：35%～85%RH
使用環境照明度白熾燈：受光面照度3,000lx以下　(註4)
絕緣電阻20MΩ以上 DC250V高阻表測量值 所有端子與外殼之間
耐電壓AC1,000V 1分鐘　所有端子與外殼之間
耐振動耐久10～55Hz(週期1分)　雙振幅1.5mm　XYZ各方向2小時
耐衝擊500m/s2(約50G)　X、Y和Z方向各3次
電線長度標準型：0.1mm2　帶10芯橡膠絕緣電線5m
高功能型：帶14芯連接器橡膠絕緣電線0.5m
電線延長使用選配件(另售)的延長電線最多可延長至全長20m(標準型不能延長)
材質本體外殼：PBT、前罩：丙烯、電線：PVC
重量本體重量：標準型 約70g（不含電線）/約320g（含電線）、包裝重量：約380g
本體重量：多功能型 約70g（不含電線）/約110g（含電線）、包裝重量：約160g
附件雷射警告標籤：1套

正反射型

型號標準型HL-G103A-RA-C5HL-G105A-RA-C5HL-G108A-RA-C5
多功能型HL-G103A-RS-JHL-G105A-RS-JHL-G108A-RS-J
適用標準CE標誌(EMC指令、RoHS指令)、 UKCA標誌(EMC規範、RoHS規範)
測量中心距離26.3mm47.3mm82.9mm
測量範圍±2mm±5mm±10mm
解析度0.5μm1.5μm2.5μm
直線性±0.2% F.S.
溫度特性±0.08% F.S./℃
光源 紅色半導體雷射 1級[IEC / EN / JIS / GB / KS / FDA(註2)]
輸出最大輸出：0.39mW 投光峰波長度：655nm
雷射
等級		1級(JIS/IEC/FDA Laser Notice No.50)(註2)
光束直徑(註3)0.1×0.1mm0.2×0.2mm
受光元件CMOS圖像感測器
電源電壓24V DC±10%　包括脈動0.5V(P-P)
消耗電流100mA以下
取樣週期200μs、500μs、1ms、2ms
模擬輸出電壓輸出範圍：0～10.5V(正常時)、11V(報警時)
輸出阻抗：100Ω
電流輸出範圍：3.2～20.8mA(正常時)、21.6mA(報警時)
負載阻抗：300Ω以下
輸出

(OUT1
OUT2
OUT3)		 判斷輸出或者報警輸出（設定切換式）
NPN開路集電極·電晶體/PNP開路集電極·電晶體(切換式)

＜選擇NPN輸出時＞
　・最大流入電流：50mA
　・外加電壓：3V～24V DC(輸出-0V間)
　・剩餘電壓：2V以下(流入電流50mA下)
　・漏電流：0.1mA以下

＜選擇PNP輸出時＞
　・最大源電流：50mA
　・剩餘電壓：2.8V以下(源電流50mA下)
　・漏電流：0.1mA以下
輸出動作ON時(輸出動作時)開路
短路保護配備(自動復位式)
NP切換輸入連接0V時：NPN輸出動作
連接電源用24V DC時：PNP輸出動作
同步輸入選擇NPN輸出時：連接0V時動作，或連接過程中動作(隨設定而異)
選擇PNP輸出時：連接外部電源+極時動作，或連接過程中動作(隨設定而異)
多路輸入根據輸入時間有零設、零設OFF、復位、教導、雷射控制
選擇NPN輸出時：根據連接至0V的時間而定
選擇PNP輸出時：根據連接至外部電源+極的時間而定
通信介面
(僅限高功能型)		RS-422或RS-485(切換式)串列傳輸速率：9,600/19,200/38,400/115,200/230,400/460,800/921,600 bps
資料長度8bit、停止位長度1bit、無同位、有BCC、數據區分：CR
指示燈雷射投光
指示燈		綠色LED
(雷射投光時亮起)
報警
指示燈		橙色LED
因光量不足不能進行測量時亮起
輸出
指示燈		黃色LED×3
輸出動作時亮起
數字顯示屏紅色LED　5 1/2位元顯示
使⽤標高 / 汙損度2,000m以下 / 2
耐環境性保護構造IP67(IEC)(連接器部除外)
使用環境溫度-10～45℃(註意不可結冰）
保存時：-20℃～60℃
使用環境
濕度		35%～85%RH
保存時：35%～85%RH
使用環境照明度白熾燈：受光面照度3,000lx以下　(註4)
絕緣電阻20MΩ以上 DC250V高阻表測量值 所有端子與外殼之間
耐電壓AC1,000V 1分鐘　所有端子與外殼之間
耐振動耐久10～55Hz(週期1分)　雙振幅1.5mm　XYZ各方向2小時
耐衝擊500m/s2(約50G)　X、Y和Z方向各3次
電線長度標準型：0.1mm2　帶10芯橡膠絕緣電線5m
高功能型：帶14芯連接器橡膠絕緣電線0.5m
電線延長使用選配件(另售)的延長電線最多可延長至全長20m(標準型不能延長)
材質本體外殼：PBT、前罩：丙烯、電線：PVC
重量本體重量：標準型 約70g（不含電線）/約320g（含電線）、包裝重量：約380g
本體重量：多功能型 約70g（不含電線）/約110g（含電線）、包裝重量：約160g
附件雷射警告標籤：1套

(註1)：未指定時的檢測條件如下：
電源電壓：24V DC
周圍溫度：20℃
取樣週期：500μs
平均次數：1024次
檢測中心距離、物件物體：白色陶瓷、模擬輸出。

(註2)：根據FDA標準的Laser Notice No.56規定、除了遵守IEC 60825-1 Ed.3的基準以外、FDA標準(FDA 21 CFR 1040.10及040.11)為基準。

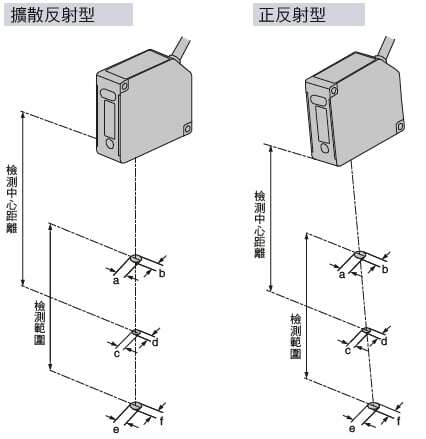

(註3)：該值為檢測中心距離上的值。以中心光強度的1/e2(約13.5%)定義這些值。如果定義區域外有光洩漏，並且檢測點周圍有高於檢測點本身的強反射，檢測結果可能會受到影響。

(註4)：周圍環境照明度所引起的變動在±0.1%F.S.以下。

尺寸圖

  • 單位mm

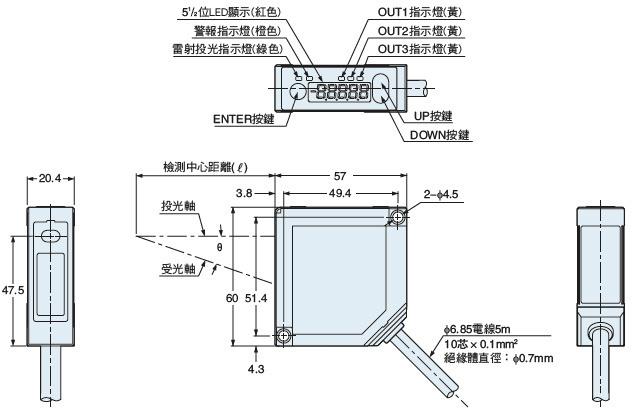

HL-G1□A-C5

標準型

HL-G1□A-C5

型號檢測中心距離(ℓ)θ
HL-G103-A-C530mm30°
HL-G105-A-C550mm21°
HL-G108-A-C585mm15°
HL-G112-A-C5120mm11°
HL-G125-A-C5250mm6.2°

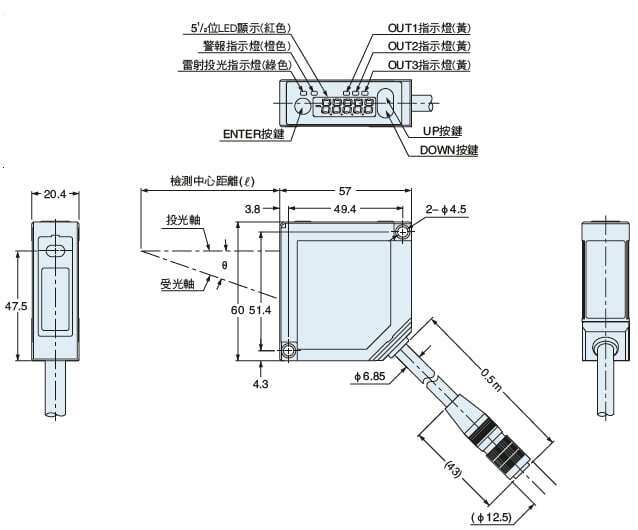

HL-G1□S-J

多功能型

HL-G1□S-J

型號檢測中心距離(ℓ)θ
HL-G103-S-J30mm30°
HL-G105-S-J50mm21°
HL-G108-S-J85mm15°
HL-G112-S-J120mm11°
HL-G125-S-J250mm6.2°

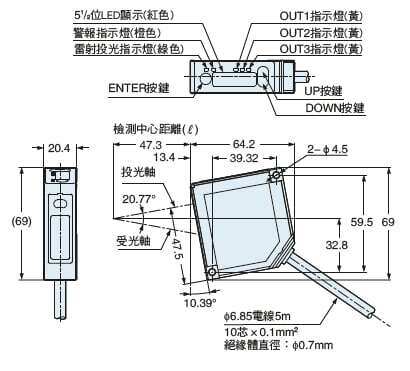

HL-G103A-RA-C5
HL-G103A-RS-J

標準型、多功能型

HL-G103A-RA-C5 HL-G103A-RS-J

HL-G105A-RA-C5
HL-G105A-RS-J

標準型、多功能型

HL-G105A-RA-C5 HL-G105A-RA-C5

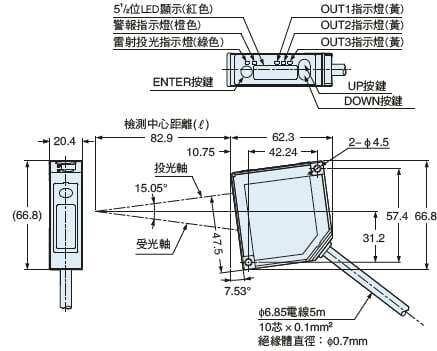

HL-G108A-RA-C5
HL-G108A-RS-J

標準型、多功能型

HL-G108A-RA-C5 HL-G108A-RS-J

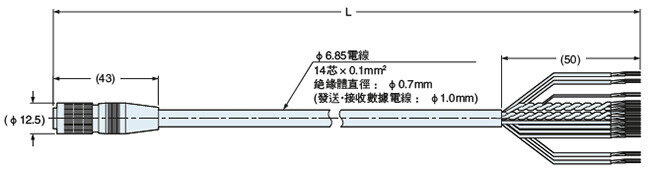

HL-G1CCJ□

延長電線(多功能型用)

HL-G1CCJ□

型號L
HL-G1CCJ22,000 + 2000
HL-G1CCJ55,000 + 5000
HL-G1CCJ1010,000 + 10000
HL-G1CCJ2020,000 + 20000

電路・連接

輸入・輸出電路圖

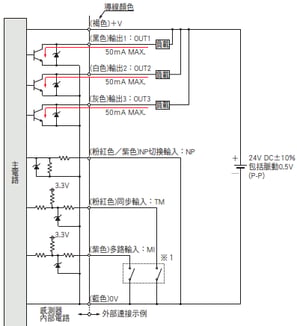

以NPN輸出使用時

image-png-Jun-05-2024-06-13-56-2718-AM

※1

pic02

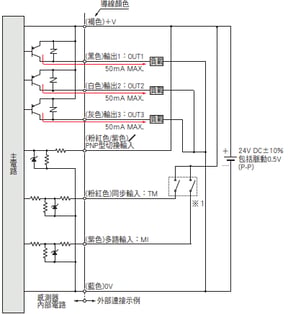

以PNP輸出使用時

pic03

※1

pic04

模擬輸出(NPN‧PNP通用)

pic05

(註1)：類比輸出未裝備短路保護電路。
 輸出之間不得短接，或外加電壓。
(註2)：模擬輸出請使用遮罩電線。

通信規格（高功能型）

通信方式RS-422RS-485
全雙工 半雙工
同步方式起止同步
傳輸碼ASCII
串 列 傳 輸 速 率9,600／19,200／38,400／115,200／230,400／460,800／921,600bps
數 據 長 度8bit
停 止 位 長 度1bit
奇 偶 校 驗無
BCC有
指 令 結 尾 符 號CR

可與RS-422或RS-485的上位設備相連接。
HL-G1系列對於上位設備發送來的請求指令，自動返回回覆指令。

pic06

RS-422連接(1:1連接)

pic07

(註1)：發送資料電線與接收資料電線都是雙股扭絞電線。
(註2)：屏蔽線在感測器內部與電源0V相連。
(註3)：請務必連接信號用接地線。
(註4)：因為是非絕緣型，所以與RS-422連接器間的電位差必須控制在4V
以內。若電位差過大，會導致外接設備或設備本身出現故障。

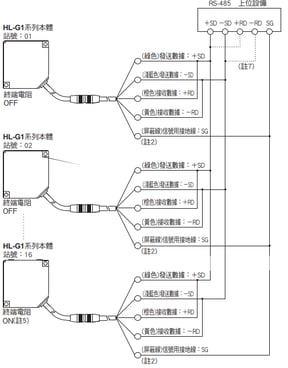

RS-485連接(1：N連接)

  • 最多可連接16台。
  • 請設定感測器的站號，不可重複
    設定。

pic08

(註1)：發送數據電線與接收數據電線都是雙股扭絞電線。
(註2)：屏蔽線在感測器內部與電源0V相連。
(註3)：請務必連接信號用接地線。
(註4)：因為是非絕緣型，所以與RS-485連接器間的電位差必須控制在4V
以內。若電位差過大，會導致外接設備或設備本身出現故障。
(註5)：感測器中內藏終端電阻。
終端站的感測器請務必將終端電阻設定為ON。
(註6)：傳輸線路請採用搭接線方式。
(註7)：請根據設備的規格進行連接。

檢測特性

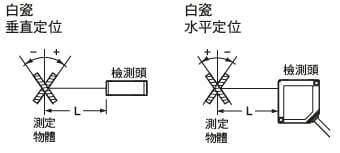

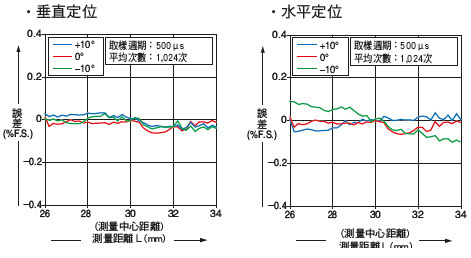

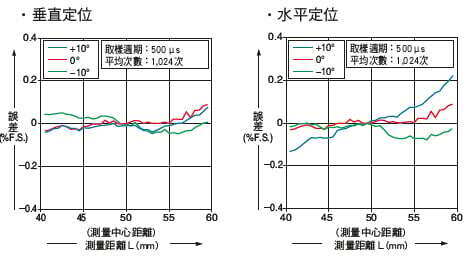

檢測距離－誤差特性(代表示例)

檢測距離－誤差特性

擴散反射型

HL-G103-A-C5
HL-G103-S-J

HL-G105-A-C5
HL-G105-S-J

HL-G108-A-C5
HL-G108-S-J

HL-G112-A-C5
HL-G112-S-J


HL-G125-A-C5
HL-G125-S-J

正反射型


HL-G103A-RA-C5
HL-G103A-RS-J


HL-G105A-RA-C5
HL-G105A-RS-J


HL-G108A-RA-C5
HL-G108A-RS-J

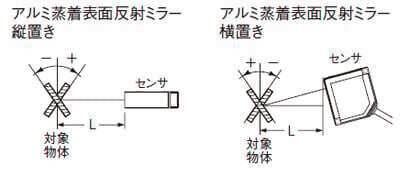

・縦置き
HL-G103□
・横置き
HL-G103□

HL-G105□

・縦置き
HL-G105□
・横置き
HL-G105□

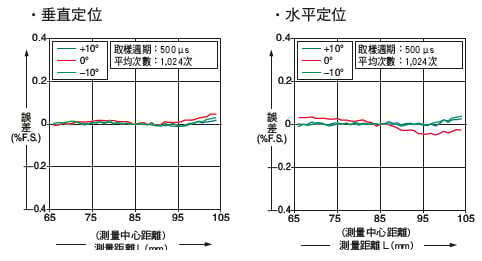

HL-G108□

・縦置き
HL-G108□
・横置き
HL-G108□

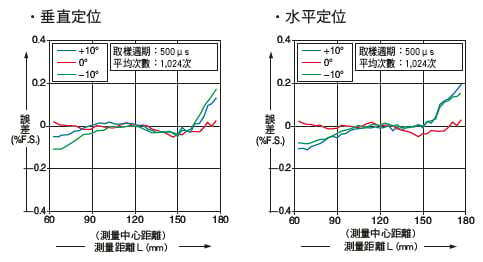

HL-G112□

・縦置き
HL-G112□
・横置き
HL-G112□

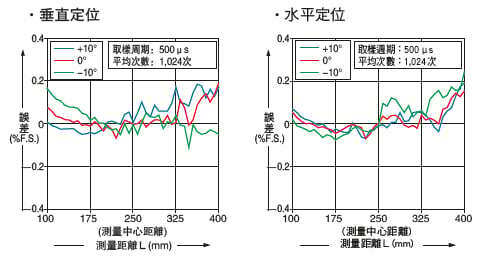

HL-G125□

・縦置き
HL-G125□
・横置き
HL-G125□

正反射タイプ

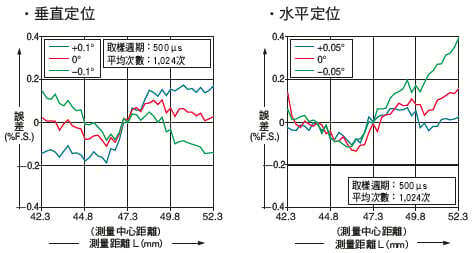

測定距離−誤差特性
(各グラフは代表例です。)

小型レーザ変位センサ HL-G1

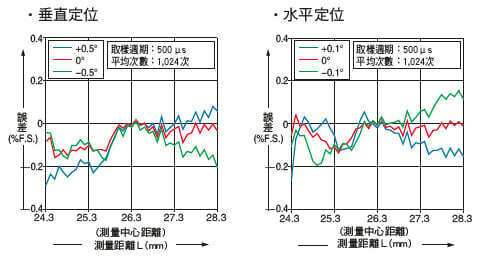

HL-G103A□

・縦置き
HL-G103A□
・横置き
HL-G103A□

HL-G105A□

・縦置き
HL-G105A□
・横置き
HL-G105A□

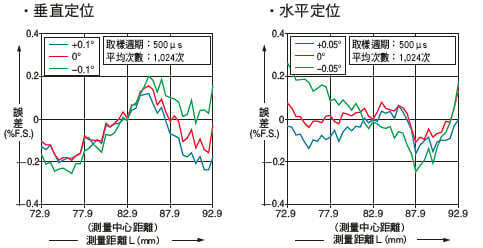

HL-G108A□

・縦置き
HL-G108A□
・横置き
HL-G108A□

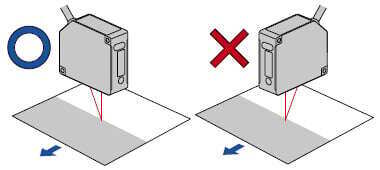

使用注意事項

  • 請勿將本產品作為保護人身安全的檢測裝置使用。
  • 以保護人體為目的的檢測裝置，請使用符合OSHA、ANSI及IEC等各國有關人體保護用品法律和標準的產品。
  • 請勿按照產品附帶的使用說明上所未記載的方法進行操作。按照規定以外的步驟進行控制、調整時，可能會受到危險的放射性雷射的照射。
  • 本產品上黏貼有各種內容的標籤。請按照標籤指示進行使用。
    (擴散反射型(HL-G1□-S-J/HLG1□-A-C5)包裝中還附帶有日語、中文、韓語的標籤。)

雷射光相關注意事項

[HL-G1□-S-J／HL-G1□-A-C5]

  • 本產品是符合IEC/EN/JIS/GB/KS規格和FDA規則※的二級雷射產品。
  • 請避免在暗環境下連續觀察雷射光束。
  • 不要使用望遠光學系統等光學設備直接觀察雷射光束。
  • 絕對不要分解或改造產品。
  • 產品上附有IEC(EN)規格的警告標籤，並附帶JIS、GB、KS規格的警告標籤。 如有必要，可撕掉IEC(EN)規格的警告標籤，然後貼上適當的標籤。
    HL-G1-2

[HL-G1□A-RS-J／HL-G1□A-RA-C5]

  • 本產品是符合IEC/EN/JIS/GB/KS規格和FDA規則※的一級雷射產品。
  • 請避免在暗環境下連續觀察雷射光束。
  • 請勿使用望遠光學系統等光學設備直接觀察雷射光束。
  • 本產品的投光器上附有以下標籤，請按照標籤上的內容操作。
    HL-G1



※本產品根據FDA規則的Laser Notice No.56規定，除了符合IEC 60825-1 Ed.3之外，還符合FDA規則（FDA 21 CFR 1040.10和1040.11）。

雷射產品的安全基準

  • 為了預防雷射產品對使用者造成傷害，IEC、EN、JIS、GB、KS和FDA等標準分別制定了相應的規範。
    IEC : IEC 60825-1:2014
    EN : EN 60825-1:2014/A11:2021
    JIS : JIS C 6802:2014
    GB : GB 7247.1-2012
    KS : KS C IEC 60825-1:2014
    FDA : PART 1040.10、1040.11（Laser Notice No.56適用）

根據上述規範、HL-G1系列屬於1級和2級產品。

  • 根據IEC 60825-1:2014（JIS C 6802:2014）分級
等級劃分類型概要
１級HL-G1□A-RA-C5
HL-G1□A-RS-J		雷射在合理可預見的操作條件下是安全的。
２級HL-G1□-A-C5
HL-G1□-S-J		低功率可見光。通常通過眨眼等厭惡反應來保護眼睛。

(註):如果發生意外故障，可能會產生危險的輻射，請務必注意安全。

雷射光的安全對策相關

  • 為了安全地使用雷射產品、各型號都規定了「雷射產品的安全標準」。請在使用前檢查內容。

光束直徑

種類型號光束直徑（單位：mm）
abcdef
擴散反射型HL-G103-S-J
HL-G103-A-C5		0.150.150.10.10.150.15
HL-G105-S-J
HL-G105-A-C5		1.20.61.00.50.90.4
HL-G108-S-J
HL-G108-A-C5		1.50.91.250.751.00.6
HL-G112-S-J
HL-G112-A-C5		1.81.21.51.00.80.5
HL-G125-S-J
HL-G125-A-C5		2.51.53.51.754.52.0
正反射型HL-G103A-RS-J
HL-G103A-RA-C5		0.150.150.10.10.150.15
HL-G105A-RS-J
HL-G105A-RA-C5		0.150.150.10.10.150.15
HL-G108A-RS-J
HL-G108A-RA-C5		0.20.20.20.20.20.2

檢測頭安裝方向

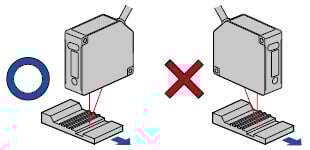

  • 為了實現高精度檢測，相對於移動物體，檢測頭應如下圖所示的方向安裝。

材質·色差不同的物

旋轉物體

高度差、凹槽變化較大的物體

相互干擾(單位：mm)

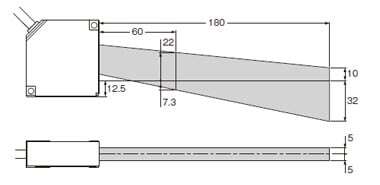

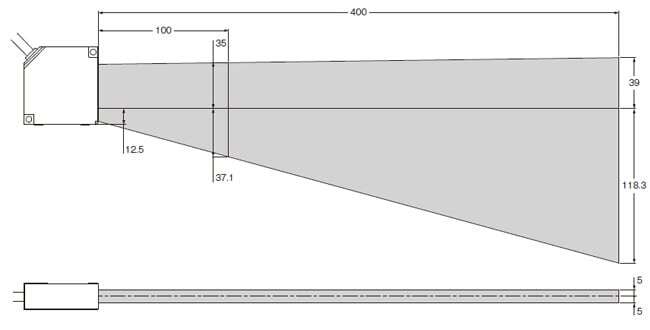

2個以上的擴散反射型的檢測頭相鄰安裝時，相鄰的檢測頭的雷射光頭如果在下圖的以外，就不會發生相互干擾。因此安裝時，請注意避免相鄰檢測頭的雷射光頭進入陰影線內。

HL-G103□

HL-G103□

HL-G105□

HL-G105□

HL-G108□

HL-G108□

HL-G112□

HL-G112□

HL-G125□

HL-G125□

其它

  • 使用時，請避開接通電源時的過渡狀態。

MENU

最近搜尋過的產品

最近搜尋過的產品型號
