基本資訊
高速取樣25μs
高解析度0.02%F.S.
更多樣化數據收集和處理的新選擇
Korean KC : 僅限 GP-XC□(-P)
特點
檢測物為不銹鋼和鐵時，直線性為±0.3%F.S.
實現±0.3%F.S.的直線性。適用於不銹鋼和鐵，因此可進行高精度測量，而不受工件材質的影響。各種材質(不銹鋼、鐵、鋁)相應的特性已經輸入了控制器，所以能夠方便地選擇最適合特定材質的設定。
達到了25μs(40,000次/秒)的超高取樣速度
憑借25μs的超高取樣速度，不會錯過工件的高速位移。
達到了0.07%F.S./℃的穩定溫度特性
通過將檢測頭和控制器合為一體，我們實現了0.07%F.S./℃。設備對於環境溫度的變化具有較高的抵抗力，實現了穩定的微小位移的測量。
能以0.02%F.S.的解析度進行高精度測量
憑借高解析度0.02%F.S.，設備可以對微小位移進行高精度的測量。特別是0.8mm檢測用的檢測頭GP-X3SE，能判別0.32μm的超小位移。(64次的平均值)

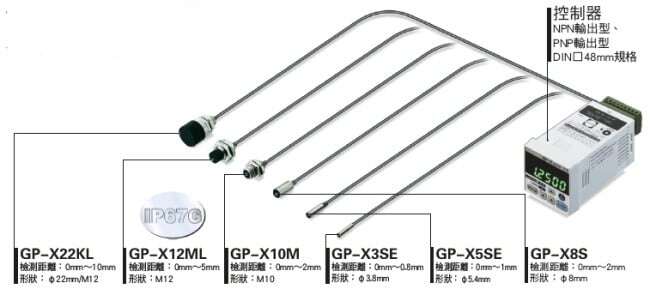

IP67G的檢測頭品種繁多
從超小型φ3.8mm的圓柱型檢測頭到長距離檢測用的φ22mm檢測頭，共備有6種機型。而且所有檢測頭都是IP67G耐油型。即使在嚴酷的現場環境中，也能放心使用。
便於設置，可維護性優異的檢測頭

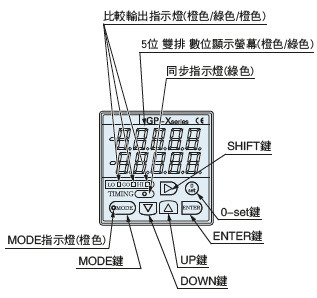

5位數字的雙排兩色顯示螢幕提供極高的可視性

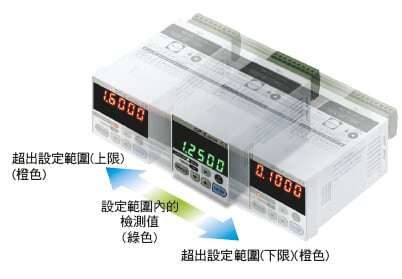

如果測量結果在設定範圍內(GO)，就會以綠色數字顯示在螢幕下排。如果超過了範圍(HI、LO)，就會以橙色數字顯示在螢幕上排。這種顯示位置和顏色的改變可以準確地體現檢測對象的瞬間變化。

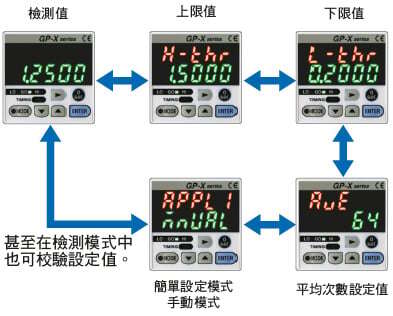

數位顯示使設定容易
在校驗各種模式的設定項目時，可以通過雙排數位顯示進行數字化設定。甚至在檢測時也可以校驗主設定。
20kHz的高速數據輸出
輸出測量數據可在P L C快速處理。(取樣周期：20kHz)
4種內存切換功能
測量時設定的數據可在4種內存中進行處理。此功能將使工件更換，多種產品檢測或產品轉變後的檢測完成得很順利。
備有4種測量模式
備有與廣泛用途兼容的測量模式。因此，可輕鬆輸入設定值。請選擇最合適的模式以適應特定的用途。
防相互干擾功能
檢測頭可通過防干擾輸出電線連接多達8個控制器和轉換振動定時來實現防干擾。即使同區域有許多檢測頭也能進行精確測量。
可裝拆式端子座
裝備了可裝拆式歐洲端子座。在拆卸或進行維修組裝時很方便。還具有防反插機構。
標配RS-232C通信連接器
可進行多種控制，如讀取測量數據到PC上及控制器的各種設定輸入和內存的調出。

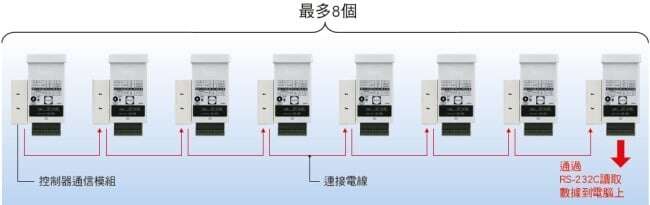

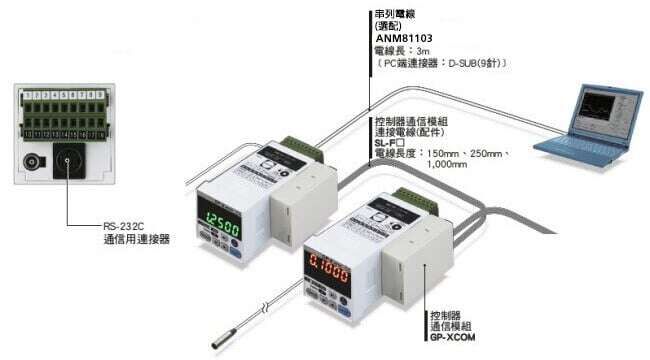

可進行感測器間的數據連接
控制器通信模組GP-XCOM(配件)最多可連接8個控制器，且只需通過一根RS-232C電線便可把每個控制器的設定/測量數據讀取到PC上。
備有最適於收集和分析測量數據的智慧監控軟體(GP-XAiM)
※可從網站免費下載。
※必須購買配件「PC連接電線 : ANM81103」。
備有方便的智慧監控軟體，可以監控各種測量條件的設定、測量值的波形顯示。以往只有用示波器才能實現的波形監控以及各種條件設定、功能設定的保存/上傳，現在都可在電腦上簡單實現。
可進行感測器資料比較和計算
可對相互連接的2個控制器間的測量資料進行加減運算，並針對運算結果進行3值判定輸出。配備計算功能，無需數字面板控制器。

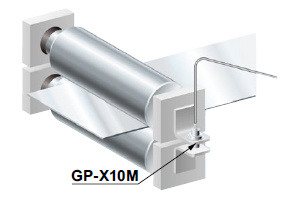

用途

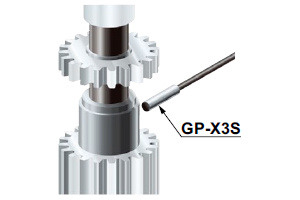

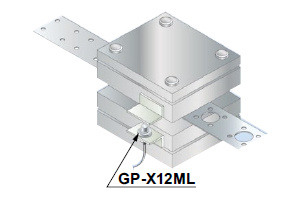

下死點檢測
種類
| 種類 | 形狀(mm) | 檢測距離 | 檢測頭 + 控制器組件 型號 (檢測頭型號) | 比較輸出 | |
|---|---|---|---|---|---|
| 檢測頭 | 控制器 | ||||
| 圓 柱 型 檢 測 頭 |
|
| 0～0.8mm | GP-XC3SE (GP-X3SE) | NPN開路集電極 晶體管 |
| GP-XC3SE-P (GP-X3SE) | PNP開路集電極 晶體管 | ||||
| 0～1mm | GP-XC5SE (GP-X5SE) | NPN開路集電極 晶體管 | ||
| GP-XC5SE-P (GP-X5SE) | PNP開路集電極 晶體管 | ||||
| 0～2mm | GP-XC8S (GP-X8S) | NPN開路集電極 晶體管 | ||
| GP-XC8S-P (GP-X8S) | PNP開路集電極 晶體管 | ||||
| 螺 紋 型 檢 測 頭 |
| 0～2mm | GP-XC10M (GP-X10M) | NPN開路集電極 晶體管 | |
| GP-XC10M-P (GP-X10M) | PNP開路集電極 晶體管 | ||||
| 0～5mm | GP-XC12ML (GP-X12ML) | NPN開路集電極 晶體管 | ||
| GP-XC12ML-P (GP-X12ML) | PNP開路集電極 晶體管 | ||||
| 0～10mm | GP-XC22KL (GP-X22KL) | NPN開路集電極 晶體管 | ||
| GP-XC22KL-P (GP-X22KL) | PNP開路集電極 晶體管 | ||||
(註1)：
關於平面型(特別訂購品)的詳情， 請向本公司諮詢。
型號：GP-XC14F
檢測距離：0～3mm
選配
| 品名 | 型號 | 内容 | |
|---|---|---|---|
| BCD 輸出模組 | GP-XBCD | 此模組以BCD數據格式高速輸出測量值。 ・取樣頻率：20kHz | |
| BCD 輸出模組用 單側帶連接器 電線 | GP-XBCC3 | 長3m | BCD數據輸出模組電線。 ・26芯單側帶連接器電線 |
| 控制器 通信模組 | GP-XCOM | 最多連接8個控制器。 | |
| 控制器 通信模組用 連接電線 | SL-F150 | 長150mm | 控制器通信模組連接電線。按照電線長度選擇。 |
| SL-F250 | 長250mm | ||
| SL-F1000 | 長1,000mm | ||
| 檢測頭用 延長電線 | GP-XCCJ7 | 長7m | 此帶連接器電線用於檢測頭和控制器的延長部分。 |
| 檢測頭 安裝件 | MS-SS3 | GP-X3S用安裝件 | |
| MS-SS5 | GP-X5S用安裝件 | ||
| MS-SS8 | GP-X8S用安裝件 | ||
| PC連接線 | ANM81103 | COM端口和PC(D-SUB:9pin) 連接用 在使用智慧型監控 GP-XAiM 時需要。 | |

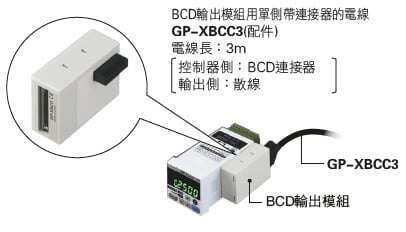

BCD輸出模組
BCD輸出模組用單側帶連接器電線
GP-XBCD
GP-XBCC3
控制器通信模組
控制器通信模組連接電線
GP-XCOM
SL-F□
檢測頭延長電線
GP-XCCJ7
檢測頭安裝件
MS-SS□
可輕鬆固定檢測頭。
尺寸圖
- 單位mm

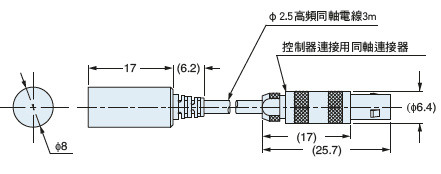

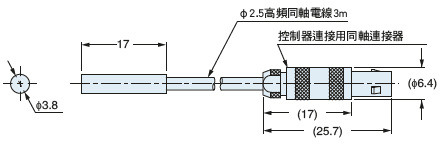

GP-X3S
GP-X3SE
檢測頭

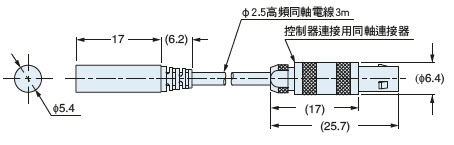

GP-X5S
GP-X5SE
檢測頭
GP-X8S
檢測頭

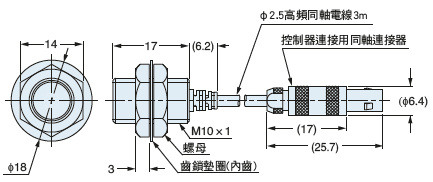

GP-X10M
檢測頭

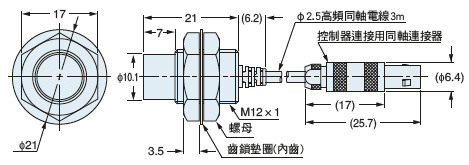

GP-X12ML
檢測頭

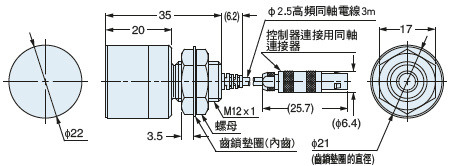

GP-X22KL
檢測頭

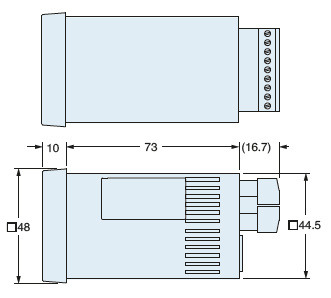

控制器
GP-XBCD
BCD輸出模組(另售)

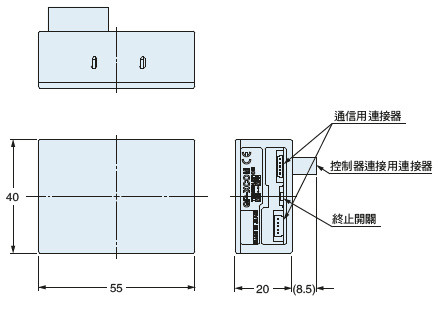

GP-XCOM
控制器通信模組(另售)
電路／連接

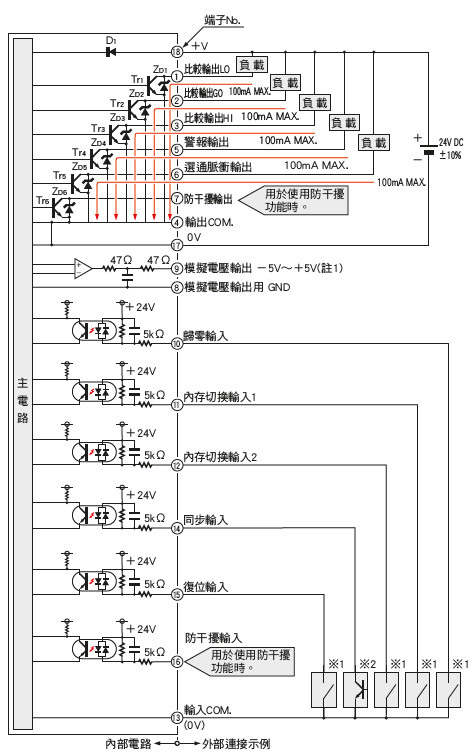

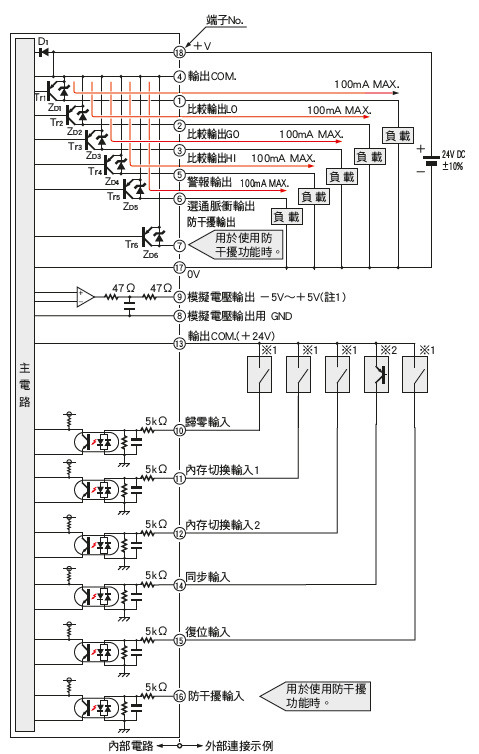

NPN輸出型控制器
輸入、輸出電路圖
(註1)： 連接到模擬電壓輸出上的設備必須具有1MΩ以上的輸入阻抗。

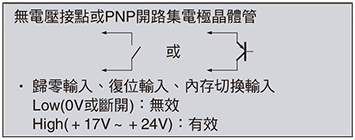

※ 1
※ 2

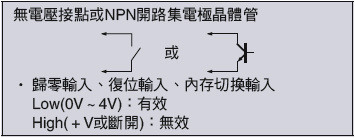

內存切換輸入
| 内存No. | 内存切換1 | 内存切換2 |
|---|---|---|
| 0 | High | High |
| 1 | Low | High |
| 2 | High | Low |
| 3 | Low | Low |
PNP輸出型控制器
輸入、輸出電路圖
(註1)： 連接到模擬電壓輸出上的設備必須具有1MΩ以上的輸入阻抗。
※ 1
※ 2
內存切換輸入
| 内存No. | 内存切換1 | 内存切換2 |
|---|---|---|
| 0 | Low | Low |
| 1 | High | Low |
| 2 | Low | High |
| 3 | High | High |
控制器共通

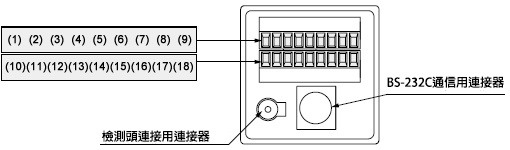

端子排列图
| 端子No. | 名稱 |
|---|---|
| (1) | 比較輸出LO |
| (2) | 比較輸出GO |
| (3) | 比較輸出HI |
| (4) | 輸出COM. |
| (5) | 警報輸出 |
| (6) | 讀取脈衝輸出 |
| (7) | 防止干擾輸出 |
| (8) | 類比電壓輸出用GND |
| (9) | 類比電壓輸出 |
| 端子No. | 名稱 |
|---|---|
| (10) | 調零輸入 |
| (11) | 記憶體切換輸入1 |
| (12) | 記憶體切換輸入2 |
| (13) | 輸入COM. |
| (14) | 時間輸入 |
| (15) | 復位輸入 |
| (16) | 防止干擾輸入 |
| (17) | 0V |
| (18) | +V |

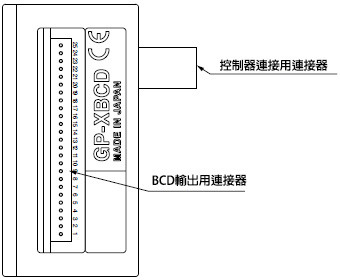

BCD輸出模組
連接器針配置圖及電線顏色
| 連接器 端子No. | 電線 | 名稱 | 內容 | |||
|---|---|---|---|---|---|---|
| 外表色 | 識別標誌 | |||||
| (1) | 橙色 | 紅1個 | A0 | 1× | 測量值100位 | 測量值的BCD輸出 |
| (2) | 橙色 | 黑1個 | B0 | 2× | ||
| (3) | 灰色 | 紅1個 | C0 | 4× | ||
| (4) | 灰色 | 黑1個 | D0 | 8× | ||
| (5) | 白 | 紅1個 | A1 | 1× | 測量值101位 | |
| (6) | 白色 | 黑1個 | B1 | 2× | ||
| (7) | 黃色 | 紅1個 | C1 | 4× | ||
| (8) | 黃色 | 黑1個 | D1 | 8× | ||
| (9) | 粉色 | 紅1個 | A2 | 1× | 測量值102位 | |
| (10) | 粉色 | 黑1個 | B2 | 2× | ||
| (11) | 橙色 | 紅2個 | C2 | 4× | ||
| (12) | 橙色 | 黑2個 | D2 | 8× | ||
| (13) | 灰色 | 紅2個 | A3 | 1× | 測量值103位 | |
| (14) | 灰色 | 黑2個 | B3 | 2× | ||
| (15) | 白色 | 紅2個 | C3 | 4× | ||
| (16) | 白色 | 黑2個 | D3 | 8× | ||
| (17) | 黃色 | 紅2個 | A4 | 1× | 測量值104位 | |
| (18) | 黃色 | 黑2個 | B4 | 2× | ||
| (19) | 粉色 | 紅2個 | C4 | 4× | ||
| (20) | 粉色 | 黑2個 | D4 | 8× | ||
| (21) | 橙色 | 紅3個 | POLE | 極性信號輸出 | High(OFF)：+、Low(ON)：- | |
| (22) | 色 | 黑3個 | VALID | VALID輸出 | 資料輸出有效時，變為Low(ON)。 | |
| (23) | 灰色 | 紅3個 | HOLD | 保持輸入 | 為保持從外部的資料輸出。需保持Low(ON)。 | |
| (24) | 灰色 | 黑3個 | GND | 接地 | - | |
| (25) | 白色 | 紅3個 | GND | 接地 | - | |
| - | 白色 | 黑3個 | - | 無連接 | 無法使用。 | |
(註1)：遮罩線、在內部可連接0V。
・為了符合默認規格的直線性，檢測頭和控制器進行了調整。
・更換檢測頭時，輸入檢測頭特性碼並進行3點修正(校準)。
・如果使用延長電線，把控制器背部檢測頭電線長度切換開關旋轉到“3m＋7m”。然後再接通電源進行3點 修正(校準)。
符合CE/UKCA的使用條件
- 本產品符合CE標誌的EMC指令和UKCA標誌的EMC標準。本產品適用的有關抗干擾的歸並標準為EN 61000-6-2，為了符合該標 準必須滿足下列條件。
- 連接控制器的電源線不能超過10m
- 連接控制器的信號線不能超過30m
- 鐵氧體線夾距離B C D 輸出模組用單側帶連接器的 GP-XBCC3電線連接器不超過10mm。
相對於圓盤直徑及圓柱直徑的直線性特性
- 如果檢測物體是圓盤或圓柱，直線性因檢測物體的大小而異。如果檢測物體比下表指定的尺寸大，可使用定標功能 進行貼近安裝時的零點調節和量程調節，以實現直線性規格(±0.3%F.S以內)。
| 檢測頭 | 圓盤直徑φ（mm） | 圓柱直徑φ（mm） |
|---|---|---|
| GP-X3S(E) | 6 | 16 |
| GP-X5S(E) | 8 | 16 |
| GP-X8S | 12 | 50 |
| GP-X10M | 12 | 50 |
| GP-X12ML | 25 | 55 |
| GP-X22KL | 30 | 165 |
檢測頭的安裝
用固定螺絲安裝- 安裝時的緊固扭矩請低於以下所給出的值。
- 請務必使用M3以下的帶杯點的固定螺絲。
| 型號 | A（mm） | 緊固扭矩 |
|---|---|---|
| GP-X3S(E) | 4～16 | 0.10N・m以下 |
| GP-X5S(E) | 5～16 | 0.44N・m以下 |
| GP-X8S | 0.58N・m以下 |
用螺母安裝
<GP-X10M>
| 型號 | B（mm） | 緊固扭矩 |
|---|---|---|
| GP-X10M | 7以上 | 9.8N・m以下 |
| GP-X12ML | 14以上 | 20N・m以下 |
| GP-X22KL | 20以上（註1） | 20N・m以下 |
(註1):無螺母。如果安裝了螺母，規格為23.5mm以上
(註2):安裝時請使螺母不突出於螺紋部分。
- 由於檢測頭周圍的金屬可能會對檢測結果產生影響，請注意以下事項。
- 與金屬的種類也有關，如果將檢測頭完全嵌入金屬內，模擬輸出可能會發生變化，因此須至少空開下表所示的間距。
| 檢測頭 | C（mm） | D（mm） |
|---|---|---|
| GP-X3S(E) | φ10 | 3 |
| GP-X5S(E) | ||
| GP-X8S | φ18 | |
| GP-X10M | φ14 | |
| GP-X12ML | φ50 | 14 |
| GP-X22KL | φ50 | 20 |
- 並排使用多個檢測頭時，可能會無法滿足規格，因此使用時請將防干擾功能設定為有效。
防干擾功能通過改變感測器振動可消除感測器間干擾。關於時間表等的詳細說明，請另行向本公司諮詢。
如果不使用防干擾功能，請至少隔開下圖所示的間距。
| 檢測頭 | E（mm） | F（mm） |
|---|---|---|
| GP-X3S(E) | 15 | 9 |
| GP-X5S(E) | 30 | 11 |
| GP-X8S | 40 | 15 |
| GP-X10M | 40 | 15 |
| GP-X12ML | 170 | 50 |
| GP-X22KL | 200 | 200 |
檢測距離
| GP-X3SE GP-X5SE GP-X8S GP-X10M GP-X12ML GP-X22KL | |
|---|---|
| SUS304、鐵 | 1 |
| 鋁 | 約0.5 |
- 規格表中的檢測距離是指使用標準檢測物體[不銹鋼(SUS304)鐵，60mm×60mm×t1mm]時的距離。檢測金屬中的非標準物體時，請使用下表中的修正系數作為大致標準。使用前請先進行實際確認。
檢測頭和控制器的連接
- 請在切斷電源的情況下，將檢測頭連接到控制器上。
連接
- 拿著檢測頭週邊環、插入控制器檢測頭連接用連接器直到聽見"哢嚓"聲。
拆卸
- 拆卸時、拿著連接器週邊環筆直拔出。
感測器檢測頭電線延長
- 使用感測器檢測頭用延長電線時、在切斷電源情況下把控制器背部檢測頭電線長度切換開關旋轉到“3m＋7m”。切換後再接通電源。
- 延長的同軸連接器、連接到0V電源。安裝到金屬板等時、請保持連接器與周圍金屬絕緣。
其他
- 本產品為在工業環境下使用為目的而開發／製造的產品。
- 請在接通電源後至少經過1 5分鐘[GP-XC3SE(-P)、GP-XC5SE(-P)為20分鐘]再使用本產品。因為剛接通電源時，電源電路尚未穩定，測量值可能會參差不齊。並且還須注意約2秒鐘的淨噪時間。
- 請勿在室外使用。
- 請勿在蒸氣、灰塵等較多的場所使用。
- 請勿使產品和稀釋劑等有機溶劑或水、油以及油脂直接接觸。

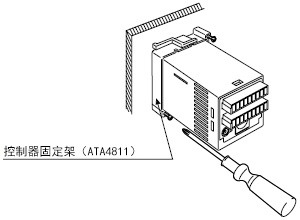

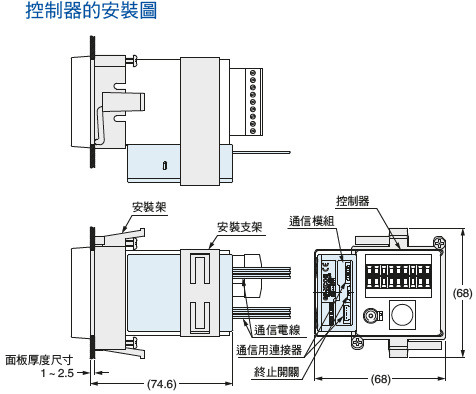

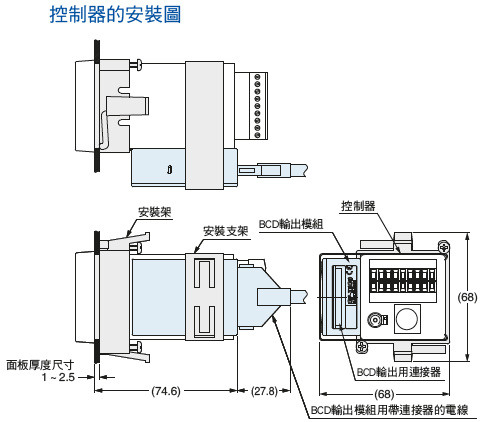

控制器的安装
- 使用附带的控制器固定架(ATA4811)、拧紧控制器安装架的螺丝，安装到面板上。

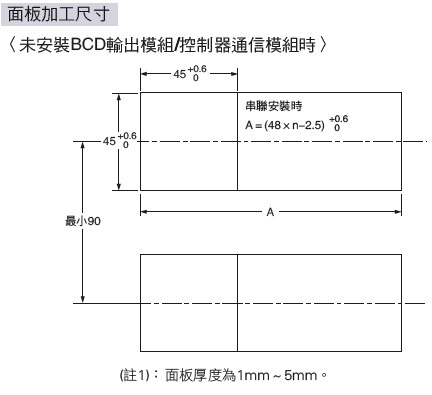

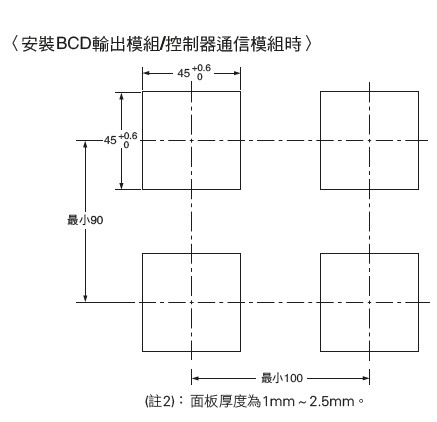

- 面板切割尺寸、請參照尺寸圖
- 可安裝面板厚度是1～5mm。但是、控制器間通信單元或者BCD輸出單元時、面板的厚度為1～2.5mm。
配線
- 請務必在切斷電源的狀態下進行配線作業。
- 配線錯誤會導致故障。
- 請確認電源的波動，以免電源輸入超過額定範圍。
- 使用市售的開關調節器時，請務必將電源機架接地(F.G.)端子接地。
- 在感測器安裝部周圍使用作為干擾發生源的設備(開關調節器、變頻馬達等)時，請務必將設備機架接地(F.G.)端子接地。
- 避免與高壓線和動力線並行配線，或使用同一配線管。否則會因電磁感應而導致誤動作。
- 直流電源請務必使用絕緣變壓器。使用自動變壓器(自耦變壓器)時，有時會損壞本體和電源。
- 使用電源發生電湧時，請將發生源與電湧吸收器連接，以吸收電湧。
- 類比電壓輸出中、沒有裝備短路保護回路。請不要直接連接到電源或者容量負載上。
- 請勿對電線引出部直接施壓。
- 對於多個的控制器，使用其他電源時、使電源的+V和0V共通。
