GT02

下載

  • 基本資訊

  • 種類

  • 選配

  • 規格

  • 尺寸圖

  • 軟體

  • PLC對應表

部分訂單結束

停產時期

2024年09月30日

附SD記憶卡槽型

預定停止接單

停產時期

2025年09月30日

無SD記憶卡槽型

因諸多情況，終止下單時間可能會提前。敬請見諒。

------------------------------ Tab1 showing ------------------------------

基本資訊

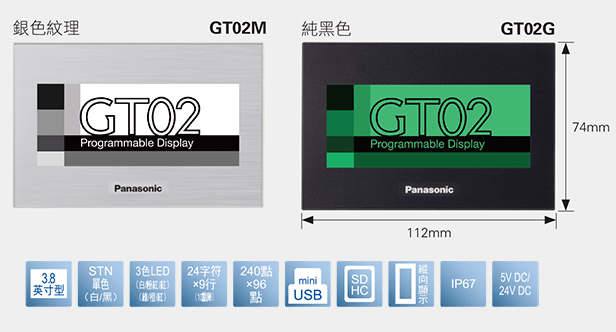

配備色彩鮮豔的3.8英寸高對比單色液晶螢幕、
小型輕巧高功能的觸控式螢幕。

特點

3.8型、STN單色(白／黑)、3色LED(白／粉紅／紅色)(綠／橙／紅)、24字×9行(10點陣)、240×96點、miniUSB、SDHC、橫向顯示、IP67、5V DC/24V DC

採用高級別的3.8英寸型高對比度單色 液晶，易識別性高

採用模擬觸摸方式，在顯示部分沒有影響視線的點和線。

採用明亮的LED背光燈，通過3色顯示 來掌握設備狀況

有綠／橙／紅和白／粉／紅兩種類型，實現了操作簡單・觀看方便。

CLASS10配備有SD/SDHC儲存卡插槽※1

GT02M2、GT02G2型號搭載了SD/SDHC儲存卡插槽，可以簡單的進行畫面數據的複製，備份，陳列。
※1：CLASS10 最多可對應32GB的容量。

標準配備mini USB接口

還可對應USB電線的穿越功能，可對LC和GT同時進行調適。

無論是開關還是字符，均可自由配置大小

能以1點為單位移動最小的8×8點開關。另外，還可將喜好的字體顯示為想要的大小(10～96點)。

符合IP67、對應新的安裝配件

在狹小的場所可實現縱向顯示

可以安裝在空間充裕的地方，系統設計自由度高。

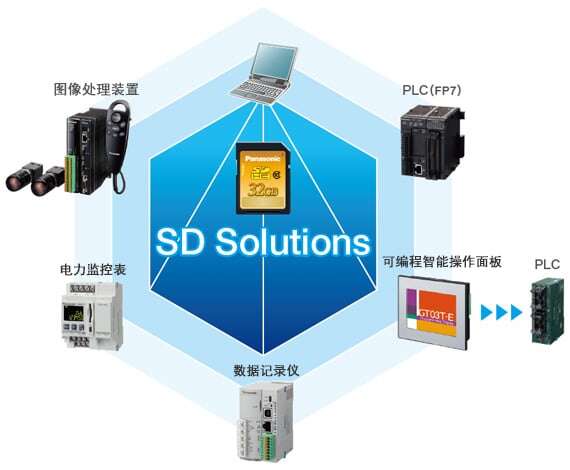

唯有松下可提供的
SD解決方案

通過SD連接、通過SD擴展
小型觸控式螢幕的品質也得到了顯著的提高，如今，美觀的顯示與易讀的文字等已成為了理所當然的事。
我們認為，今後的發展重點在於電腦與其他機器協作時，“如何使操作更加簡便？”以及“能夠實現哪些便利的操作？” 於是，我們推出了松下電SUNX的可程式設計顯示器。
使用SD存儲卡進行資料傳輸、保存資料並開拓新的用途……
為您提供與時俱進的GT系列。

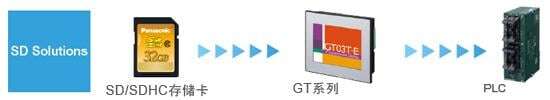

無需電腦即可傳輸PLC程式

使用SD/SDHC存儲卡不僅可更改GT畫面程式，還可更改PLC的梯形程式圖。
僅使用SD/SDHC存儲卡，“任何人都能簡單地”修改程式。

無需電腦即可傳輸PLC程式

※除FP7/FP0H外本公司FP系列

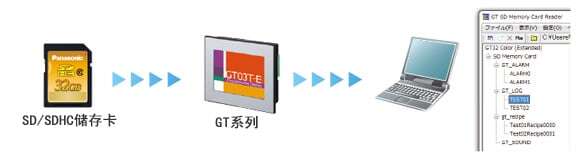

讀取SD卡資料的功能

對於配備有SD存儲卡插槽的GT，可通過USB連接，將插入到本體的SD存儲卡所保存的記錄資料等讀取到電腦。

讀取SD卡資料的功能

需要在電腦上安裝GT_SD_Reader軟體。安裝Terminal GTWIN（Ver.2.E1～）的同時，會自動安裝該軟體。GT本體的固件版本也必須對應本功能。所使用的固件版本不對應該功能時，請從本公司的網站下載，並進行升級。

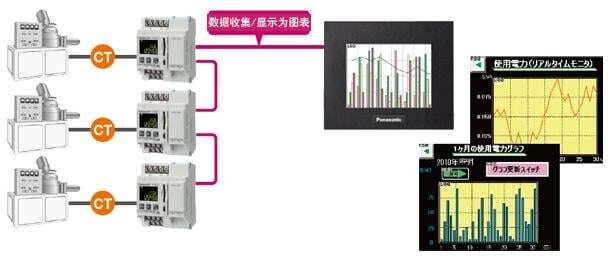

使用SD記錄功能可“簡單地實現視覺化”

使用SD記錄功能可“簡單地實現視覺化”

  • 可使用GT本體將電力值等資料收集到SD/SDHC存儲卡內，並將記錄資料顯示為圖表。
    無需使用電腦來顯示，也無需使用資料記錄儀來收集資料，可簡單地實現“視覺化”。
  • 顯示圖表時，柱狀圖最多可顯示8個，還可同時顯示曲線圖。
  • 記錄資料保存用的觸發條件有三種選擇。
    (1)指定時間 (2)按照一定的週期(1秒～24小時) (3)指定條件
  • 由於使用SD/SDHC存儲卡，因此可保存容量較大的資料，還可隨身攜帶。

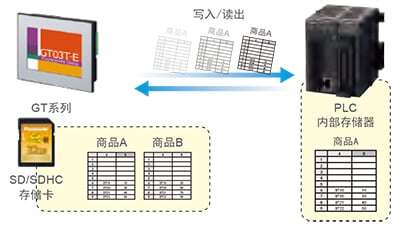

SD配方功能

生產多品種時，通過電腦最多可簡單設定64個品種、4,096設備的配方資料。
可將編制好的配方資料保存到SD/SDHC存儲卡內，並將指定資料寫入PLC或從PLC中讀出。

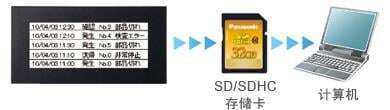

通過SD來保存警報記錄

通過SD來保存警報記錄

可將GT內部記憶體所保存的警報記錄存儲到SD卡內，因此可通過電腦來管理故障情況，使管理變得更簡單。

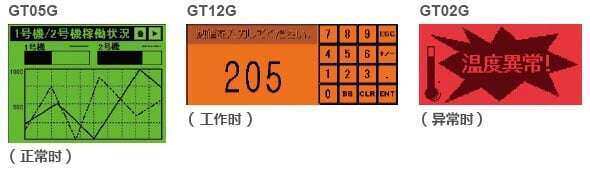

採用3色LED背景燈，設備的狀態一目了然。

黑白型號採用3色LED背景燈來顯示裝置狀態。例如，正常運行是綠色，操作中是橙色，異常情況是紅色，通過這樣的區分一眼就可以把握機械的作業狀態。

採用3色LED背景燈，設備的狀態一目了然

※：GT03M-E、GT32M-E、GT32M-R、GT02L除外。

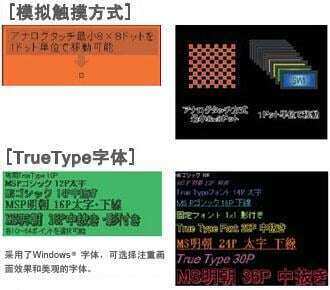

提高了畫面設計的自由度!

提高了畫面設計的自由度!

GT系列可通過類比觸摸方式，以1點為單位進行部品、文字配置，採用Windows®字體，可使用豐富的文字尺寸(10～240點)自由地設計畫面。
※最大尺寸因機型而異。

圖表功能

圖表功能

顯示圖表時，柱狀圖最多可顯示8個，還可同時顯示曲線圖。

狹窄的場所中可縱向顯示

狹窄的場所中可縱向顯示

由於可實現縱向顯示，因此可安裝在較為狹窄的空間內。提高了系統設計的自由度，還可實現小型化。另外，還對應無安裝場所的窄長型裝置。

滾動顯示功能

滾動顯示功能

畫面下部區域可滾動顯示最大64個文字(全形)的資訊(128種)。

多功能按鍵

使用該按鍵可實現設置多個數值、變更畫面等多個操作。

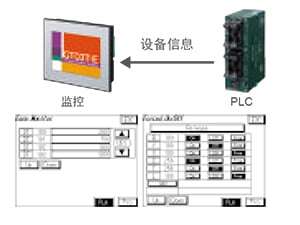

配備FP監控功能 [FP2SH/FP0R/FP-Σ/FP-X/FP-X0/FP-e]

[1]設備監控(可對FP系列所擁有的設備寫入值進行顯示和變更。備有三種模式。)
(1)Easy Monitor：想要輕鬆監控時可使用該模式。指定1種設備後，可連續進行顯示、變更。
(2)Entry Monitor：想要一次性查看多種設備時可使用該模式。對於想要顯示的設備，可逐個進行登錄、變更。
(3)Forced On/Off：想要強制性地使輸出ON/OFF時可使用該模式。對於想要控制輸出的設備，可逐個進行設定。

[2]系統寄存器監控(可對系統寄存器的數值進行顯示和變更)
可指定系統寄存器的No.，顯示數值或者變更數值。

[3]共用記憶體監控(可顯示共用記憶體的數值)
插槽No.、資料庫No.：可指定位址，顯示數值。不能變更數值。

[4]報錯監控(可顯示FP系列所發生的報錯)
可顯示自診斷的結果、錯誤代碼和錯誤標誌，還可清除報錯。

[5]密碼設定(為保護FP系列程式的讀取和寫入，可設定密碼)
利用FP系列的密碼保護功能，可登錄或者清除密碼。

※FP7除外
五大便利功能，進一步提高GT與本公司FP系列PLC之間的親和性

配備FP監控功能

可連接多臺本公司的FP系列PLC與GT(RS485型)

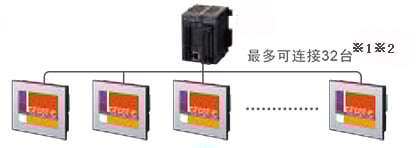

GT連結功能
無需使用通信程式，本公司的1台PLC上最多可連接32台GT。即使是在搬運線等較遠的場所，也可執行同樣的畫面操作，另外，還可減少PLC的安裝台數，從而削減生產工序的成本。

GTリンク機能

※1　伴隨連接台數的增加，反應速度變慢。請在實際機器上確認。※2　與1:1連接時相比，反應時間會相對的變長。如獲得充分的性能，請在系統設計時進行評價。

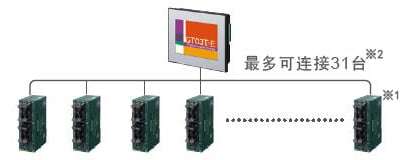

可連接多台PLC的功能
1台GT上最多可連接31台PLC。可使用1台GT來集中監控多條生產線的進度，或執行操作。

PLC多台連接功能

※1　不可用於PLC間的資料鏈接。※2　與1:1連接時相比，反應時間會相對的變長。如獲得充分的性能，請在系統設計時進行評價。

通過密碼進行管理，加強安全性

使用密碼保護、操作安全功能，可保護本體的資料資產，並能通過密碼來管理操作許可權。
密碼保護功能
利用密碼限制本體畫面資料的上傳，保護本體的資料資產。
操作安全功能
操作人員(最多64人)可分別設定密碼，還可按照部品設定最多16級的顯示、操作許可權。通過本體可修改登錄用戶名和密碼。

利用穿越功能提高現場的工作效率

使用GT與本公司的PLC FP系列進行通信的同時，可傳輸GT畫面資料，並進行PLC的調試。

簡單地切換語言

簡單地切換語言

以往需要製作各個語種的畫面，但使用顯示語言切換功能，即可按照各個部品同時登錄多種語言( 最多16種) 。
Microsoft® Excel®簡單地編輯字串，並進行導入。

設備寫入

設備寫入

可根據PLC狀態和畫面No.來修改PLC的資料，或者使位置ON/OFF。
另外，還可執行設備之間的四則運算。

※畫面裡的顯示器是代表機種。

------------------------------ Tab2 showing ------------------------------

種類

停產產品(2024年9月30日終止)

【停產終止型號】
附SD卡槽型

請確認詳細(預定)停產產品一覽表

預定停產產品(2025年9月30日終止預定)

【停產終止型號】
無SD卡槽型

請確認詳細(預定)停產產品一覽表

【請注意】
以下選配商品持續販賣中。

品名螢幕尺寸訂貨產品號
Terminal GTWIN Ver.3
*1		日語版Terminal GTWIN CD-ROMAIGSGT7JP
英語版Terminal GTWIN CD-ROMAIGSGT7EN

*1)GT703/GT704/GT707以外以往的GT系列、不支援某些功能。

電線

■5V DC

通信方式連接電線PLC
RS-232C

AIGT8142


訂貨產品號 : AIGT8142
PLC連接電線(2m)微型DIN5遮罩線(4根)＋遮罩線		本公司FP系列
(FP7/FP0H/FP-XH除外)※1
RS-422/RS-485

AIGT8152


訂貨產品號 : AIGT8152
PLC連接電線(2m)微型DIN8遮罩線(6根)＋遮罩線		三菱電機製造 FX系列

※本電線用於連接GT系列(5V DC)，由PLC供電使用。

※1連接FP7/FP0H/FP-XH系列，請使用市售的散線電線。

■24V DC

通信方式連接電線PLC
RS232C

AIGT8162


訂貨產品號 : AIGT8162
PLC連接電線(2m) 微型DIN5端子ー散線(3根)＋遮罩線
還備有AIGT8165(5m)  。		本公司FP系列
(FP7/FP0H/FP-XH除外) ※1
RS422/RS485

AIGT8175


訂貨產品號 : AIGT8175
PLC連接電線(5m) 微型DIN8端子ー散線(4根)＋遮罩線		三菱電機(株)製造 FX系列
RS232C

AIP81842


訂貨產品號 : AIP81842 PLC連接電線(2m) D-SUB9端子ー散線(6根)		FP2/FP2SH COM埠、
D-SUB9端子例
電腦通信模組

※1連接FP7/FP0H/FP-XH系列，請使用市售的散線電線。

------------------------------ Tab3 showing ------------------------------

選配

【請注意】
以下選配商品持續販賣中。

GT02用
前面保護板

10片裝(另售)訂貨產品號：AIG02800

GT02用
防水墊圈

防水墊圈(更換用)10個裝本體上裝有1個。訂購產品號：AIG02810

GT02/GT02L/GT12用
安裝配件

安裝配件5組(4個/組)本體上裝有1組。訂購產品號：AIG12830GT02/GT02L/GT12用

輔助用連接器

通信·電源用連機器5個裝本體上裝有1組。訂購產品號：AIGT084

GT02/GT05/GT12/GT32/GT32-E用後備電池

訂貨產品號：AFPX-BATT

------------------------------ Tab4 showing ------------------------------

規格

項目GT02
5V, RS-232C5V, RS-422/RS-48524V, RS-232C24V, RS-422/RS-485
適合規制CE標誌(EMC指令、RoHS指令)(部分機型除外)、UKCA標誌(EMC標準、RoHS標準)(部分機型除外)
額定電源5 V DC24 V DC
工作電壓範圍4.5 ～ 5.5 V DC21.6 ～ 26.4 V DC
消耗功率1W 以下1.9W 以下
電源部分的絕緣方式-
使用環境溫度0 ～ 50 ℃
使用環境濕度20～85%RH(25℃下、應無凝露)
保存環境溫度－20 ～ 60 ℃
保存環境濕度10～85%RH(25℃下、應無凝露)
耐振動5～8.4Hz 單向振幅3.5mm 8.4～150Hz 加速度9.8m/s2
X、Y、Z各方向10次掃描(1倍程/min)
耐衝擊147 m/s2 X、Y、Z 各方向3次
耐重疊干擾性1,000 V ［P−P］以上 脈寬50ns,1μs電源端子間(由干擾模擬器產生)※1
耐環境性IP67(初始狀態下)※2
重量約170 g
顯示部分顯示裝置TFT單色LCD※3
點數240(W)×96(H)點
顯示顏色2色(黑/白)
有效顯示尺寸

88.5(W)×35.4(H)mm

背光燈方式GT02G：3色LED(綠/橙/紅)
GT02M：3色LED(白/粉紅/紅)
功能可顯示的
字體種類		固定(GTWIN)：1/4 角(8×8)、半形(16×8)、
全形(16×16)可縱橫各1、2、4、8倍顯示
True Type(GTWIN)：10～96點
可顯示的語言種類日語、英語、簡體中文、繁體中文、韓語、德語、義大利語、西班牙語、法語、土耳其語
可顯示的圖形直線、折線、矩形、圓、橢圓、圓弧、橢圓弧、扇形、橢扇形、圓角矩形、點陣圖
可登錄的畫面數※4約250
可指定的畫面No.No.0～3FF
部件功能消息、指示燈、開關、功能開關、資料、棒圖、時鐘、鍵盤、折線圖、警報列表※7、自訂(消息、指示燈、開關)
其他功能配方功能、滾動顯示功能、寫入設備功能、顯示語言切換
GT連結功能、操作保護功能、資料記錄、SD卡配方 ※5
時鐘功能可參照PLC的時鐘來顯示本體有內藏的時鐘
(可參照PLC的時鐘來顯示)※6
※其他用途電池(AFPX-BATT)應另行購買
對比度調整可通過觸控式螢幕操作來調整對比度
蜂鳴器配備
自動通信設定對方機器無回應的情況下，自動更改通信速率
穿越功能在電腦與PLC之間插入GT後，無需直接連接電腦與PLC即可進行調試
畫面製作使用專用軟體 對應作業系統：Windows®2000/XP/Vista/7/8 ※7
觸摸開關解析度自由配置(最小8點)
觸摸開關操作力0.8N 以下
觸摸開關壽命100萬次以上(25℃下)
COM.埠通信規格RS-232C 標準RS-422 標準RS-232C 標準RS-422 標準
與外部設備的
通信條件		傳輸速率 9,600bps·19,200bps·38,400bps·57,600bps·115,200bps
數據位元7bit·8bit
同位：無·奇數同位檢查·偶校驗
停止位：1bit
通信協議對應本公司FP系列/對應通用串列通信/其他公司的PLC
(廠家、機型請參照各公司的 PLC對應表)
連接器連接器式端子台(8腳)
用於畫面
資料傳輸
的介面		通信規格USB 1.1
與電腦之間的 通信條件－
通信協議本公司專用協議
連接器USB Mini B
Ethernet介面－
用戶記憶體記憶體F-ROM
容量2 Mbyte
記憶體備份記憶體-SRAM
後備電池-鋰電池（交換式） AFPX-BATT（不與主體同捆）※8

※1：AIG02MQ03D、AIG02GQ02D是指本公司的PLC連接電線(AIGT8142)上附著帶有鐵氧體的場合。
※2：安裝面板時與前面部分有關的保護結構。但是，並不是對客戶在所有環境下的使用所做出的保證。重新安裝的情況下，請更換防水墊圈。
※3：從2017年2月生產的產品開始STN液晶變更為TFT液晶。
※4：可登錄的畫面數量因登錄內容而異。
※5：資料記錄功能、SD卡配方功能僅搭載於SD/SDHC存儲卡卡槽中。
※6：僅限GT02MQ2、GT02GQ2。
※7：除Windows®7/Windows®8以外，不對應其他64bit版本的Windows。Windows是美國微軟有限公司在美國及其他國家的註冊商標或者商標。
※8：非記憶體後備對應型沒有警報列表功能。


------------------------------ Tab5 showing ------------------------------

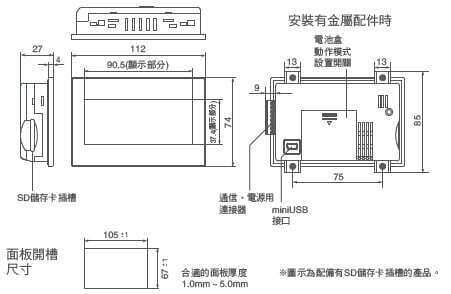

尺寸圖

  • 單位mm

外形尺寸圖

------------------------------ Tab6 showing ------------------------------

軟體介紹

可程式軟體

下載軟體

請點選以下網址輸入資訊後即可下載軟體

>>點擊此處下載軟體

------------------------------ Tab7 showing ------------------------------

PLC 對應表

公司名系列名機種GT02(L)・GT05・GT12・GT21・GT32(-E)
RS232C型RS422(RS485)
型※2
松下神視FP系列FP7◎○
FP-X◎○
FP-X0◎○
FPΣ◎○
FP-e◎○
FP0◎○
FP0R◎○
FP2◎○
FP2SH◎○
三菱電機※1FX系列FX0N○◎
FX1S○◎
FX1N○◎
FX1NC○◎
FX2N○◎
FX2NC○◎
FX3UC○◎
FX3U○◎
FX3G○◎
FX3GC ◎
Q系列Q00CPU◎
Q01CPU◎
Q00JCPU○
Q00HCPU○
Q00UJCPU◎
Q26UDHCPU○○
Q25HCPU◎
Q12HCPU◎
Q06HCPU◎
Q02HCPU◎
Q02CPU◎
A系列A1N○
A2N○
A3N○
A1S○
A1SJ○
A2SH○
A1SH○
A2CCPU24◎
L系列L26CPU-BT○○
L02SCPU◎○
歐姆龍※1C系列C200H○
C200HS◎
C500○
C500F○
C1000H○
C2000○
C2000H○
C1000HF○
C20H◎
C28H◎
C40H◎
C120○
C120F○
CQM1-CPU42◎
SRM1-C02◎
CPM2A◎
CPM1-20CDR-A○
CQM1H-CPU21◎
CPM2C◎
CPM2B◎
α系列C200HE-CPU32(-Z)○
C200HG-CPU33(-Z)○
C200HG-CPU53(-Z)○
C200HX-CPU34(-Z)○
C200HX-CPU54(-Z)○
C200HE-CPU42(-Z)◎
C200HG-CPU43(-Z)◎
C200HG-CPU63(-Z)◎
C200HX-CPU44(-Z)◎
C200HX-CPU64(-Z)◎
C200HX-CPU65-Z◎
C200HX-CPU85-Z◎
CV系列CV500◎
CV1000◎
CVM1◎
CS1系列CS1H-CPU67◎
CS1H-CPU66◎
CS1H-CPU65◎
CS1H-CPU64◎
CS1H-CPU63◎
CS1G-CPU45◎
CS1G-CPU44◎
CS1G-CPU43◎
CS1G-CPU42◎
CJ系列CJ1H◎
CJ1M◎
CJ1G◎
CJ2H◎
CJ2M◎
CP1系列CP1H○
CP1L○
CP1E◎※4○
東芝電機※1TC mini系列 ◎
配備RS232埠的機種		◎
配備RS485埠的機種
橫河電機※1FA-M3系列F3SP59-7S◎
F3SP58-6S◎
F3SP58-6H◎
F3SP53-4S◎
F3SP53-4H◎
F3SP38-6S◎
F3SP38-6N◎
F3SP35-5N◎
F3SP28-3S◎
F3SP28-3N◎
F3SP25-2N◎
F3SP21-0N◎
基恩斯※1KV Nano系列 ◎
KV系列KV-10/16/24/40◎
KV700◎○
KV1000◎○
KV3000◎○
KV5000○○
日立產機※1EH-150 EHV系列EHV-CPU128◎◎
EHV-CPU64◎◎
EHV-CPU32◎◎
EHV-CPU16◎◎
EH150系列EH-CPU104A◎◎
EH-CPU208A◎◎
EH-CPU316A◎◎
EH-CPU516◎◎
EH-CPU548◎◎
MICRO-EH系列10點
14點◎
20點◎
23點◎◎
28點◎◎
40點◎
64點◎
Web控制器10點◎
23點◎◎
Rockwell Automation
(ALLEN-BRADLEY)
※1
DF協定支援機種		MicroLogix系列MicroLogix500◎
MicroLogix1000◎
MicroLogix1100◎
SLC 500系列SLC 5/03◎
SLC 5/04◎
西門子※1S7-200系列CPU222○◎
CPU216○◎
CPU215○◎
CPU214○◎
CPU212○◎
LG※1MASTER-K系列80S◎
200S◎
300S○
1000S○
Modbus※1RTU協議對應機種※3◎◎
通用系列本公司專用協議※3◎◎

以上為截止至2016年11月的資訊。

※1使用非松下電器FP系列的PLC時，可能會對使用設備的種類及位址有所限制。詳細內容請參照使用手冊。

※2使用RS485時，可能會由於通訊對方機器中設定了發送/接收定時而無法實施通訊。

※3由於不能命令通訊對方對機器進行特別設定，因此您在使用時必須以機器實體進行確認能否進行通訊。

※4為配備RS232C埠的機種。

◎ ： 可直接連接到PLC中的CPU模組上。 ○ ： 通過通訊模組或信號變換電線等可進行連接。
(如：三菱Q系列中，需使用計算器連結模組 QJ71C24N 或 QJ71C24 N-R2。) × ： 無法連接 空白 ： 無評價

可使用的設備和位址等詳細內容可參考「GT series Connection with other companies' PLCs Manual」
※手冊中介紹本公司的可程式設計智慧操作面板和PLC的連接方法。

>>點擊進入手冊下載頁面
