判別晶片部品的擺放方向

判別在測包機上由左往右輸送的晶片零件方向

希望判別在零件輸送機上由左往右輸送的晶片零件方 向，並檢測方向擺反的零件。

希望在檢測出反方向零件時通知外部，並排除擺反方向的零件。

【課題】 希望可以不使用感測器等外部訊號，直接進行檢查

希望檢查時能夠不使用外部感測器等裝置發出的時間訊號。

【解決對策】 利用影像感測器反覆進行高速拍攝，僅在拍攝到整個零件時才判別方向

利用小型、高速、高機能影像感測器 SV 系列 反覆進行高速拍攝，僅在拍到整個零件時才判別方向。

出現反方向零件時輸出I/O。

僅擷取需要的部分，及必要時才檢查，可提升檢查速度。

❶ 設定部分擷取，僅擷取檢查所需的部分，縮短檢查時間。

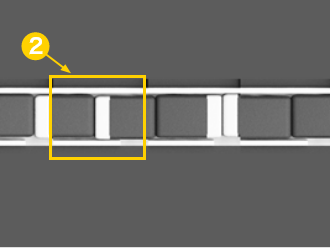

❷ 在部分擷取的範圍內未拍攝到整個晶片零件時不執行檢查。

部分擷取

將拍攝影像的一部分擷取至SV時的設定。藉由減少擷取的部分，可縮短影像擷取時間。





採用重點

縮短檢查時間

僅擷取需要部分的影像，且只在必要時執行檢查！利用流量控制功能判斷是否已拍攝到整個晶片零件，因此不需要外部感測器發出的時間訊號。

輸出排除訊號

方向判別 NG 時輸出I/O。

可以 透過設計噴氣的機構等方式將NG品排出 。
