기본 정보
CC-Link IE Field / CC-Link 대응 통신 유닛 다운로드 데이터
다운로드 데이터(CAD, 카탈로그, 매뉴얼, 소프트웨어 및 기타)는 아래의 페이지에서 다운로드할 수 있습니다.
특징
업계 최초※ CC-Link IE Field 대응
통신 유닛 등장
※2017년 3월 현재, 당사 조사
센서의 데이터 수집 '가시화'부터 IoT를 시작해 보세요!
제조업의 환경은 IoT나 Industry 4.0 등 여러 가지 키워드를 통해 급격히 변화하고 있습니다. IoT화를 추진함에 있어 '가시화'는 "제1 발걸음"이 됩니다. 파나소닉 디바이스 SUNK의 센서와 통신 유닛을 사용하면 데이터 수집, 가시화가 가능합니다.
각종 센서를 네트워크에 연결
SC-GU3 시리즈 1대당 최대 16대의 센서 앰프를 연결 가능※
※FX-500 시리즈, LS-501을 포함하는 경우는 12대까지 연결 가능
압력, 화이버, 레이저, 변위 센서, 온도 조절기 등 디지털(수치) 데이터를 네트워크로 송신
각 센서 본체를 직접 조작하지 않고 센서 설정값 등의 설정 및 현재값을 네트워크상에서 조작, 확인할 수 있습니다.
※아날로그 전압 입력 유닛 SC-A01, 아날로그 전류 입력 유닛 SC-A02가 별도로 필요합니다.
근접・마이크로 포토 센서 등 ON/OFF 정보를 네트워크로 송신
각 센서의 ON/OFF 정보를 네트워크상에서 한번에 관리할 수 있어, 문제 발생 시의 원인 특정이 간단합니다.
※e-CON 대응 1ch 입력 증설 유닛 SC-E1, e-CON 대응 8ch 입력 증설 유닛 SC-E81/SC-E82가 별도로 필요합니다.
통신 유닛으로 네트워크에 직결!
통신 유닛을 사용하면 당사의 여러 가지 센서를 CC-Link 네트워크에 연결하여 디지털 데이터 및 ON/OFF 정보를 실시간으로 취득할 수 있습니다. 이를 통해, 네트워크 경유로 센서의 설정을 변경하거나 데이터를 로깅하여 센서의 예방 보전 등에 활용할 수 있습니다.
디지털 변위 센서를 네트워크에 연결
1대의 SC-HG1 시리즈에 최대 15대의 변위 센서 연결 가능
접촉식 디지털 변위 센서의 디지털(치수) 데이터를 네트워크로 송신
고정밀도 데이터를 프로그램 없이 송신.
내부 설정 데이터도 네트워크 경유로 여러 대를 한번에 변경할 수 있습니다.
생산 라인에 최적인 셀프 모니터링 기능 탑재
HG-S / HG-T 시리즈와 조합하면 센서가 자신의 '상태'를 진단하여 센서의 설정 및 설치 재검토, 메인터넌스 시기 등을 알려주는 셀프 모니터링 기능을 탑재했습니다.
※: 자세한 내용은 '접촉식 디지털 변위 센서 HG-S', '투과형 디지털 변위 센서 HG-T'를 참조하십시오.

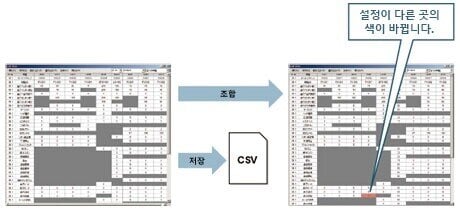

장치 기동 시의 센서 설정 상태를 한번에 저장!
여러 대의 센서를 사용 중인 경우, 센서 고장이 발생했을 때 각 센서의 설정을 확인해야 하여 많은 공수가 듭니다.
고장 발생 시에 센서의 상태 목록을 확인할 수 있어 문제 특정이 간단합니다. 또한, 각 센서의 정보를 모아 설정 파일로 저장하면 복구 작업 경감과 입력 미스, 설정 누락을 방지할 수 있습니다.
설비의 리모트 감시와 조작
문제 발생 시에는 설정 내용 등의 확인을 위해 사무실과 현장을 왕복해야 했습니다.
기존의 네트워크에 연결하면 사무실에서 설비의 센서 정보를 확인 가능하여 빠르게 상황을 파악할 수 있습니다.
디지털 센서의 현재값을 로깅하여 예방 보전에 활용!
시업 점검 시의 여유도 확인만으로는 장기적인 센서의 변동을 파악하기 어려워, 수기로 기록할 때 많은 공수가 듭니다.
수치 데이터를 취득하여 그래프화하므로 장기적인 변동 경향을 확인할 수 있어, 센서의 변동을 예측한 보전 작업이 가능합니다.
통신 유닛으로 배선 및 시공 절감!
다른 센서를 분리할 필요 없이 간단히 센서 교환 가능
연결 커넥터 유닛의 레버를 누르며 센서 앰프를 옆으로 밀면 간단히 설치, 분리할 수 있습니다.
※SC-GU3 시리즈에 한함
미쓰비시 전기 주식회사 제품 iQ Sensor Solution에 호환
CC-Link 통신 유닛 SC-GU3-01은 미쓰비시 전기 주식회사 제품 iQ Sensor Solution(이하 iQSS)에 호환됩니다.
미쓰비시 전기 주식회사 제품 MELSEC 시리즈를 대표하는 "iQSS" 호환 상품과 조합하여 사용할 수 있습니다.
※SC-GU3-01에 한하여 호환(2018년 9월 현재)
미쓰비시 전기 주식회사 엔지니어링 소프트웨어 iQ Works(GX Works)를 통해 SC-GU3-01 이하의 각종 디지털 센서를 조작할 수 있습니다.
iQ Works에서 CSP+를 읽어오면 아래와 같은 내용이 가능합니다.
※CSP+(씨에스피 플러스): CC-Link 패밀리 시스템 프로파일
(1) CC-Link의 구성 정보를 통해 SC-GU3-01에 연결된 기기 구성(센서 종류: 화이버, 압력 등, 연결 구성 및 대수)을 간단히 확인 가능
(2) 각 센서 고유의 파라미터 정보(읽기, 쓰기)를 목록으로 표시하여 취득 및 변경 가능
(3) 'CSP+'를 불러와 SC-GU3-01의 디바이스 할당 표시
※SC-GU3-01의 사양서 및 취급설명서 확인 작업이 크게 줄어듭니다.
※"간단 시동", "센서 모니터", "파라미터 읽기/쓰기", "백업 및 복구" 등이 가능합니다.
※미쓰비시 전기 주식회사 엔지니어링 소프트웨어 GX Works2 Ver. 1.492 이후 버전이 필요합니다.
※iQSS 대응 가능 버전의 구분법은 '사용상의 주의' 페이지를 참조하십시오.
------------------------------ Tab2 showing ------------------------------
주문 가이드
SC-GU3-□
시스템 구성
광통신을 사용하며 광통신 비대응 기종을 혼재하여 사용하는 경우, 광통신 비대응 기종을 SC-GU3-EU 뒤에 연결하십시오.
FX-500 시리즈 및 LS-501을 포함하는 경우는 최대 12대, 기타 센서 앰프는 최대 16대까지 연결 가능합니다.
통신 유닛
품명 | 형상 | 형식명 | 내용 |
---|---|---|---|
CC-Link IE Field 대응 통신 유닛 | SC-GU3-04 | 센서 앰프(NPN 출력 타입)의 출력 정보를 간단히 CC-Link IE Field의 통신 정보로 변환 가능한 통신 유닛입니다. | |
CC-Link 대응 통신 유닛 | SC-GU3-01 | 센서 앰프(NPN 출력 타입)의 출력 정보를 간단히 CC-Link의 통신 정보로 변환 가능한 통신 유닛입니다. |
기타
품명 | 형상 | 형식명 | 내용 |
---|---|---|---|
엔드 유닛 | SC-GU3-EU | 엔드 유닛을 사용하면, 광통신이 가능한 센서 앰프의 설정 변경 및 확인, 동작 상황 모니터링 등이 가능합니다. | |
연결 커넥터 유닛 | SC-71 | 디지털 화이버 센서 FX-500/550/410/300/311 시리즈, 디지털 레이저 센서 LS-500/400 시리즈, 디지털 압력 센서 DPS-400 시리즈, SC-E1, SC-A01, SC-A02 등을 SC-GU3-0□에 접속하기 위한 연결 커넥터 유닛입니다. | |
e-CON 대응 1ch 입력 증설 유닛 | SC-E1 | NPN 출력 타입 또는 직류 2선식 센서를 포함하는 시판 기기(주1)를 연결할 수 있습니다. 전원 표시등 및 입력 신호 표시등(1ch) 부속. SC-GU3 시리즈와 조합하여 사용하는 경우는 SC-71과 조합하여 사용하십시오. | |
e-CON 대응 8ch 입력 증설 유닛 | SC-E81 | NPN 출력 타입의 기기 8점을 연결할 수 있습니다. 전원 표시등 및 입력 신호 표시등(8ch) 부속. | |
e-CON 대응 8ch 입력 증설 유닛 | SC-E82 | NPN 출력 타입의 기기 8점을 연결할 수 있습니다. 전원 표시등 부속(입력 신호 표시등 없음). | |
아날로그 전압 입력 유닛 (1~5V) | SC-A01 | NPN 출력 타입의 기기 또는 아날로그 전압 출력 타입의 기기를 연결할 수 있습니다. SC-GU3 시리즈와 조합하여 사용하는 경우는 SC-71과 조합하여 사용하십시오. | |
아날로그 전류 입력 유닛 (4~20mA) | SC-A02 | NPN 출력 타입의 기기 또는 아날로그 전류 출력 타입의 기기를 연결할 수 있습니다. SC-GU3 시리즈와 조합하여 사용하는 경우는 SC-71과 조합하여 사용하십시오. | |
엔드 플레이트 | MS-DIN-E | SC-GU3-0□, 센서 앰프, 아날로그 입력 유닛, SC-GU3-EU, 증설 유닛 등을 DIN 레일상에서 연결한 후, 양쪽에서 끼워 넣듯이 고정합니다. 반드시 사용하십시오. |
(주1) : 연결 가능한 직류 2선식 입력 기기의 조건은 아래와 같습니다.
・ OFF 시 누설 전류 1mA 이하, ON 시 오프셋 전압 3V 이하
・ 부하 전류 범위 내에 5~8mA 포함
SC-HG1-□
시스템 구성
품명 | 형상 | 형식명 | 내용 |
---|---|---|---|
디지털 변위 센서용 CC-Link IE Field 대응 통신 유닛 | SC-HG1-CEF | 디지털 변위 센서의 출력 정보를 간단히 CC-Link IE Field의 통신 정보로 변환 가능한 통신 유닛입니다. | |
디지털 변위 센서용 CC-Link 대응 통신 유닛 | SC-HG1-C | 디지털 변위 센서의 출력 정보를 간단히 CC-Link의 통신 정보로 변환 가능한 통신 유닛입니다. | |
엔드 플레이트 | MS-DIN-E | 디지털 변위 센서용 통신 유닛, 컨트롤러를 DIN 레일상에서 연결한 후, 양쪽에서 끼워 넣듯이 고정합니다. 반드시 사용하십시오. |
------------------------------ Tab3 showing ------------------------------
------------------------------ Tab4 showing ------------------------------
사양
■SC-GU3-□
- CC-Link IE Field 대응 통신 유닛 SC-GU3-04
- CC-Link 대응 통신 유닛 SC-GU3-01
- 엔드 유닛 SC-GU3-EU
- 연결 커넥터 유닛 SC-71
- e-CON 대응 1ch 입력 증설 유닛 SC-E1
- e-CON 대응 8ch 입력 증설 유닛 SC-E81
- e-CON 대응 8ch 입력 증설 유닛 SC-E82
- 아날로그 입력 유닛 SC-A01/SC-A02
- SC-GU3-□에 연결 가능한 기종
■SC-HG1-□
CC-Link IE Field 대응 통신 유닛 SC-GU3-04
품명 | CC-Link IE Field 대응 통신 유닛 |
---|---|
형식명 | SC-GU3-04 |
적합 규제 | CE 마킹(EMC 지령(주1), RoHS 지령), UKCA 마킹(EMC 규칙(주1), RoHS 규칙) |
적합 센서 유닛 | 연결 커넥터 유닛 SC-71(별매)을 연결할 수 있는 NPN 출력 타입의 센서 앰프 |
센서 앰프 최대 연결 대수 | SC-GU3-04 1대당 최대 16대 (단, FX-500/LS-500 시리즈를 포함하는 경우는 최대 12대) |
전원 전압 | 24V DC +10-15 리플 P-P 10% 이하 |
소비 전류 | 200mA 이하(연결 센서 앰프 제외) |
허용 통과 전류 | 2A 이하(주2) |
통신 방식 | CC-Link IE Field |
리모트국 분류 | 리모트 디바이스국 |
전송로 형식 | 라인형, 스타형(라인형과 스타형의 혼재도 가능), 링형 |
네트워크 No. 설정 | 1~239(10진수) [1~EF(16진수)] (0 및 240 이상은 에러)(주3) |
국번 설정 | 1~120(10진수)(0 및 121 이상은 에러) |
통신 속도 | 1Gbps |
최대 전송 거리 | 100m |
사용 주위 온도 | -10~+50℃(연결 대수 8~16대일 때:-10~+45℃) (단, 결로 및 결빙 없을 것), 보관 시:-20~+70℃ |
사용 주위 습도 | 35~85%RH, 보관 시:35~85%RH |
재질 | 본체 케이스:폴리카보네이트 |
질량 | 약 100g |
(주1) : EMC 지령 / EMC 규칙에 적합시키는 경우 Ethernet 케이블의 실드선을 반드시 상위 기기 측에서 접지해 주십시오. 본 제품에는 접지용 단자가 장착되어 있지 않습니다.
자세한 내용은 CC-Link 협회가 발행하는 'CC-Link IE 필드 네트워크 부설 매뉴얼'을 참조해 주십시오.
(주2) : 연결하는 센서 앰프 등의 소비 전류의 합계가 허용 통과 전류를 초과하지 않도록 주의해 주십시오.
(주3) : 본 제품의 네트워크 No. 설정은 16진수로 변환한 값을 설정해 주십시오.
CC-Link 대응 통신 유닛 SC-GU3-01
품명 | CC-Link 대응 통신 유닛 | ||||
---|---|---|---|---|---|
형식명 | SC-GU3-01 | ||||
적합 규격 | CE 마킹(EMC 지령, RoHS 지령), UKCA 마킹(EMC 규칙, RoHS 규칙) | ||||
적합 센서 유닛 | 연결 커넥터 유닛 SC-71(별매)을 연결할 수 있는 NPN 출력 타입 센서 앰프 | ||||
센서 앰프 최대 연결 대수 | SC-GU3-01 1대당 최대 16대 (FX-500/LS-500 시리즈를 포함하는 경우는 최대 12대) | ||||
전원 전압 | 24V DC +10-15 리플 P-P 10% 이하 | ||||
소비 전류 | 120mA 이하(연결 센서 앰프 제외) | ||||
허용 통과 전류 | 배선 절감 커넥터 2A(주1), 전원용 커넥터 6A(주2) | ||||
통신 방식 | CC-Link Ver.1.10 | ||||
점유 국 수 | 1국/4국 변환식 | ||||
통신 속도 | 10Mbps | 5Mbps | 2.5Mbps | 625kbps | 156kbps |
총 연장 거리 | 100m | 150m | 200m | 600m | 1,200m |
통신 케이블 | 지정 케이블(실드 부착 트위스트 페어 케이블)(주3) | ||||
국번 설정 | 1~64(0 및 65 이상은 에러) | ||||
리모트국 분류 | 리모트 디바이스국 | ||||
사용 주위 온도 | -10~+55℃(단, 결로 및 결빙 없을 것) 연결 대수 4~7대일 때:-10~+50℃, 연결 대수 8~16대일 때:-10~+45℃ 보관 시:-20~+70℃ | ||||
사용 주위 습도 | 35~85%RH, 보관 시:35~85%RH | ||||
재질 | 본체 케이스:폴리카보네이트 | ||||
질량 | 본체 질량: 약 80g, 포장 질량: 약 120g |
(주1) : 연결하는 센서 앰프 등의 소비 전류의 합계가 허용 통과 전류를 초과하지 않도록 주의해 주십시오.
(주2) : 다른 기기에 전원을 공급하는 경우는 허용 통과 전류 이하가 되도록 설계해 주십시오.
(주3) : CC-Link 협회 인정 전용 케이블을 사용해 주십시오.
엔드 유닛
항목 | SC-GU3-EU |
---|---|
연결 대수 | 1대의 통신 유닛에 1대 |
전원 전압 | 11~25V DC 리플 P-P10% 이하 |
소비 전류 | 25mA 이하 |
전원 표시등 | 녹색 LED(통전 시 점등) |
사용 주위 온도 | -10~+55℃(단, 결로 및 결빙 없을 것) (앰프 연결 대수 4~7대일 때:-10~+50℃, 앰프 연결 대수 8~16대일 때:-10~+45℃) 보관 시:-20~+70℃ |
사용 주위 습도 | 35~85%RH, 보관 시:35~85%RH |
재질 | 본체 케이스:폴리카보네이트 |
질량 | 본체 질량:약 20g, 포장 질량:약 20g |
연결 커넥터 유닛
항목 | SC-71 |
---|---|
연결 대수 | 1대의 통신 유닛에 최대 16대 |
사용 주위 온도 | -10~+55℃(단, 결로 및 결빙 없을 것) (앰프 연결 대수 4~7대일 때:-10~+50℃, 앰프 연결 대수 8~16대일 때:-10~+45℃) 보관 시:-20~+70℃ |
사용 주위 습도 | 35~85%RH, 보관 시:35~85%RH |
재질 | 본체 케이스:폴리카보네이트, 금속판:알루미늄 |
질량 | 본체 질량:약 10g, 포장 질량:약 25g |
e-CON 대응 1ch 입력 증설 유닛
형식명 | SC-E1 |
---|---|
전원 전압 | 12~24V DC±10% |
소비 전류 | 20mA 이하(표시등 전체 점등 시) (주1) |
신호 점수 | 입력 1점 |
입력 | 연결 가능 기기: NPN 트랜지스터 • 오픈 컬렉터 출력 타입 [입력1] 및 직류 2선식 출력 타입 [입력2]의 센서(주2), 스위치 등의 기기 입력 기기용 공급 전류: 100mA 이하 입력 임피던스: [입력1] 약 17kΩ [입력2] 약 3.2kΩ |
출력 | NPN 트랜지스터 • 오픈 컬렉터 출력 ・최대 유입 전류: 50mA ・인가 전압: 30V DC 이하(출력 - 0V 간) ・잔류 전압: 1.5V 이하(유입 전류 50mA에서) |
전원 표시등 | 녹색 LED(통전 시 점등) |
입력 표시등 | 녹색 LED(입력 시 점등) |
사용 주위 온도 | -10~+55℃(단, 결로 및 결빙이 없을 것) (앰프 연결 대수 4~7대 시: -10~+50℃ 앰프 연결 대수 8~16대 시: -10~+45℃) 보관 시: -20~+70℃ |
사용 주위 습도 | 35~85%RH, 보관 시: 35~85%RH |
재질 | 케이스부: 난연 PBT 커넥터부: 폴리에스터 |
질량 | 본체 질량: 약 15g, 포장 질량: 약 40g |
부속품 | 커넥터(e-CON): 1개 |
(주1) : 연결한 입력 기기의 소비 전류 및 입력 전류는 포함하지 않습니다.
(주2) : 연결 가능한 직류 2선식 입력 기기의 조건은 다음과 같습니다.
・ OFF 시 누설 전류 1mA 이하, ON 시 오프셋 전류 3V 이하
・ 부하 전류 범위 내에 5~8mA를 포함
e-CON 대응 8ch 입력 증설 유닛
형식명 | SC-E81 |
---|---|
전원 전압 | 12~24V DC±10% |
소비 전류 | 60mA이하(표시등 전체 점등 시) (주1) |
신호 점수 | 입력 8점(주2) |
입력 | 연결 가능 기기: NPN 트랜지스터 • 오픈 컬렉터 출력 타입의 센서, 스위치 등의 기기 입력 기기용 공급 전류: 800mA 이하(8점 합계) 입력 임피던스: 약 17kΩ |
출력 | NPN 트랜지스터 • 오픈 컬렉터 출력 ・최대 유입 전류: 50mA ・인가 전압: 30V DC 이하(출력 - 0V 간) ・잔류 전압: 1.5V 이하(유입 전류 50mA에서) |
전원 표시등 | 녹색 LED(통전 시 점등) |
입력 표시등 | 녹색 LED(8개) (각 채널 입력 시 점등) |
사용 주위 온도 | -10~+55℃(단, 결로 및 결빙이 없을 것) (앰프 연결 대수 4~7대 시: -10~+50℃ 앰프 연결 대수 8~9대 시: -10~+45℃) 보관 시: -20~+70℃ |
사용 주위 습도 | 35~85%RH, 보관 시: 35~85%RH |
재질 | 케이스부: 폴리카보네이트 커넥터부: 폴리에스터 |
질량 | 본체 질량: 약 40g, 포장 질량: 약 85g |
(주1) : 연결한 입력 기기의 소비 전류 및 입력 전류는 포함하지 않습니다.
(주2) : 연결하는 입력 기기 대수에 관계 없이 8채널분의 신호를 점유합니다.
e-CON 대응 8ch 입력 증설 유닛(입력 신호 표시등 없음)
형식명 | SC-E82 |
---|---|
전원 전압 | 5~24V DC±10% |
소비 전류 | 7mA 이하 |
신호 점수 | 8점(주1) |
입력 | 연결 가능 기기:NPN 트랜지스터・오픈 컬렉터 출력 타입의 센서, 스위치 등의 기기(주2) 입력 기기용 공급 전류:800mA 이하(8점 합계에서) |
전원 표시등 | 녹색 LED(통전 시 점등) |
사용 주위 온도 | -10~+55℃(단, 결로 및 결빙 없을 것) (앰프 연결 대수 4~7대일 때: -10~+50℃ 앰프 연결 대수 8~9대일 때:-10~+45℃) 보관 시:-20~+70℃ |
사용 주위 습도 | 35~85%RH, 보관 시:35~85%RH |
재질 | 케이스부:폴리카보네이트 커넥터부:폴리에스터 |
질량 | 본체 질량:약 40g, 포장 질량:약 85g |
(주1) : 연결하는 기기의 대수에 관계 없이 8채널분의 신호를 점유합니다.
(주2) : SC-MIL과 조합하여 사용하는 경우는 직류 2선식 센서를 포함하는 시판 기기 및 출력으로서도 사용할 수 있습니다.
아날로그 전압 입력 유닛
아날로그 전류 입력 유닛
품명 | 아날로그 전압 입력 유닛 | 아날로그 전류 입력 유닛 |
---|---|---|
형식명 | SC-A01 | SC-A02 |
전원 전압 | 12~24V DC±10% 리플 P-P 10% 이하 | 12~24V DC±10% 리플 P-P 10% 이하 |
소비 전류 | 25mA 이하(표시등 전체 점등, 24V 인가 시)(주1) | 25mA 이하(표시등 전체 점등, 24V 인가 시)(주1) |
아날로그 입력 | [전압] 1~5V DC(입력 임피던스:약 200kΩ) | [전류] 4~20mA DC(입력 임피던스:약 250kΩ) |
통신 데이터(주2) | 아날로그←→ 통신 데이터 ・통신 데이터:0~4,000digits(1~5V 범위 내에서) ・제로점:0digit 0.5%F.S. 이내 ・스팬:4,000digits 0.5%F.S. 이내 ・직선성:0.5%F.S. 이내 | 아날로그←→ 통신 데이터 ・통신 데이터:0~4,000digits(4~20mA 범위 내에서) ・제로점:0digit 0.5%F.S. 이내 ・스팬:4,000digits 0.5%F.S. 이내 ・직선성:0.5%F.S. 이내 |
입력 | 연결 가능 기기:NPN 트랜지스터・오픈 컬렉터 출력 타입 입력 기기용 공급 전류:100mA 이하 입력 임피던스:약 17kΩ 동작 전압:ON 전압 17V 이상(입력-+V 간, 24V 시) OFF 전압 4V 이하(입력-+V 간, 24V 시) | 연결 가능 기기:NPN 트랜지스터・오픈 컬렉터 출력 타입 입력 기기용 공급 전류:100mA 이하 입력 임피던스:약 17kΩ 동작 전압:ON 전압 17V 이상(입력-+V 간, 24V 시) OFF 전압 4V 이하(입력-+V 간, 24V 시) |
출력 | NPN 트랜지스터・오픈 컬렉터 최대 유입 전류:50mA 이하(유닛을 5대 이상 증설 시는 25mA) ・인가 전압:30V DC 이하(출력-0V 간) ・잔류 전압:1.5V 이하(유입 전류50mA에서) | NPN 트랜지스터・오픈 컬렉터 최대 유입 전류:50mA 이하(유닛을 5대 이상 증설 시는 25mA) ・인가 전압:30V DC 이하(출력-0V 간) ・잔류 전압:1.5V 이하(유입 전류50mA에서) |
전원 표시등 | 녹색 LED(통전 시 점등) | 녹색 LED(통전 시 점등) |
입력 표시등 | 녹색 LED(입력 시 점등) | 녹색 LED(입력 시 점등) |
사용 주위 온도 | -10~+55℃(단, 결로 및 결빙 없을 것) (앰프 연결 대수 4~7대일 때:-10~+50℃ 앰프 연결 대수 8~16대일 때:-10~+45℃) 보관 시:-20~+70℃ | -10~+55℃(단, 결로 및 결빙 없을 것) (앰프 연결 대수 4~7대일 때:-10~+50℃ 앰프 연결 대수 8~16대일 때:-10~+45℃) 보관 시:-20~+70℃ |
사용 주위 습도 | 35~85%RH, 보관 시:35~85%RH | 35~85%RH, 보관 시:35~85%RH |
재질 | 케이스부:난연 PBT 커넥터부:폴리에스터 | 케이스부:난연 PBT 커넥터부:폴리에스터 |
질량 | 본체 질량:약 15g, 포장 질량:약 40g | 본체 질량:약 15g, 포장 질량:약 40g |
부속품 | 커넥터(e-CON):1개 | 커넥터(e-CON):1개 |
(주1) : 연결한 입력 기기의 소비 전류 및 입력 전류는 포함하지 않습니다.
(주2) : 통신 데이터와 입력 전압의 관계는 아래 그림과 같습니다.
SC-GU3-□에 연결 가능한 기종
(일부 기종을 제외하고 연결 커넥터 유닛 SC-71과 조합하여 사용해 주십시오.)
통신 대응 | 종류 | 형식명 |
---|---|---|
내부 디지털값 통신이 가능한 센서군 (광통신 대응 기종) | 디지털 화이버 센서 (NPN 출력 타입) | FX-501, FX-502, FX301(2004년 6월 생산분 이후), FX-305 |
디지털 레이저 센서 (NPN 출력 타입) | LS-403, LS-501 | |
디지털 압력 센서 (NPN 출력 타입) | DPS-401, DPS-402 | |
아날로그 출력 유닛 | SC-A01, SC-A02 | |
출력 정보(ON/OFF)만 통신이 가능한 센서군 (광통신 비대응 기종) | 디지털 화이버 센서 | FX-551, FX-301(2004년 5월 생산분 이전), FX-301(B/G/H), FX-301-HS |
수동 설정 화이버 센서 | FX-411, FX-412, FX-311(B/G) | |
리크/리퀴드 화이버 전용 화이버 센서 | FX-301-F, FX-301-F7 | |
디지털 레이저 센서 | LS-401 | |
소형 근접 센서 | GA-311 | |
커넥터 1ch 입력 증설 유닛 | SC-E1, SC-T1J | |
커넥터 8ch 입력 증설 유닛 | SC-E81 | |
커넥터 8ch 입력 증설 유닛(입력 표시등 없음) | SC-E82 |
CC-Link IE Field 대응 통신 유닛 HG 시리즈용 SC-HG1-CEF
종류 | CC-Link IE Field 대응 통신 유닛 | |
---|---|---|
형식명 | SC-HG1-CEF | |
적합 규제 | CE 마킹(EMC 지령, RoHS 지령), UKCA 마킹(EMC 규칙, RoHS 규칙) | |
적합 컨트롤러 | HG-SC□ | |
컨트롤러 최대 연결 대수 | SC-HG1-CEF 1대당 최대 15대 (모기 1대, 자기 14대) | |
전원 전압(주2) | 24V DC±10% 리플 0.5V(P-P) 포함 | |
소비 전류 | 200mA 이하 | |
통신 방식 | CC-Link IE Field | |
리모트국 분류 | 리모트 디바이스국 | |
네트워크 No. 설정 | 1~239(10진수)[1~EF(16진수)](0 또는 240 이상은 에러)(주3) | |
사이클릭 통신 (1국당 최대 링크 점수) | RX/RY:각 128점(128비트), 16바이트, RWr/RWw:각 64점(64워드), 128바이트 | |
트랜션트 전송 | 서버 기능에 한함, 데이터 크기 1024바이트 | |
국번 설정 | 1~120(10진수)(0 및 121 이상은 에러) | |
통신 속도 | 1Gbps | |
전송로 형식 | 라인형, 스타형(라인형과 스타형 혼재 가능), 링형 | |
최대 국 사이 거리 | 100m | |
최대 연결 대수 | 121대(마스터국 1대, 슬레이브국 120대) | |
캐스케이드 연결 단수 | 최대 20단 | |
오손도 | 2 | |
사용 표고 | 2,000m 이하(주4) | |
내 환 경 성 | 보호 구조 | IP40(IEC) |
사용 주위 온도 | -10~+45℃(단, 결빙 및 결로가 없을 것), 보관 시:-20~+60℃ | |
사용 주위 습도 | 35~85%RH, 보관 시:35~85%RH | |
내전압 | AC1,000V 1분간 충전부 전체・케이스간 | |
절연 저항 | DC250V 메가에서 20MΩ 이상 충전부 전체・케이스간 | |
내진동 | 내구 10~150Hz 복진폭 0.75mm XYZ 각 방향 2시간 | |
내충격 | 내구 98m/s2(약 10G) XYZ 각 방향 5회 | |
본체 케이스:폴리카보네이트 | ||
통신 케이블 | 1000BASE-T의 규격을 만족하는 Ethernet 케이블 카테고리 5e 이상 (2중 실드 부착・STP, 스트레이트 케이블)(주5) | |
질량 | 본체 질량:약 100g, 포장 질량:약 150g |
(주1) : 지정하지 않은 측정 조건은 사용 주위 온도 =+20℃입니다.
(주2) : 전원은 연결한 컨트롤러・모기에서 공급됩니다.
(주3) : 본 제품의 네트워크 No.는 16진수로 변환한 값을 설정하십시오.
(주4) : 표고 0m의 대기압 이상으로 가압한 환경에서 사용 또는 보관하지 마십시오.
(주5) : CC-Link 협회 인정 전용 케이블을 사용하십시오.
CC-Link 대응 통신 유닛 HG 시리즈용 SC-HG1-C
종류 | CC-Link 대응 통신 유닛 | |||||
---|---|---|---|---|---|---|
형식명 | SC-HG1-C | |||||
적합 규제 | CE 마킹(EMC 지령(주2), RoHS 지령), UKCA 마킹(EMC 규칙(주2), RoHS 규칙) | |||||
적합 컨트롤러 | HG-SC□ / HG-TC□ | |||||
컨트롤러 최대 연결 대수 | 1대의 SC-HG1-C에 최대 15대 (모기 1대, 자기 14대) | |||||
전원 전압(주3) | 24V DC±10% 리플 0.5V(P-P) 포함 | |||||
소비 전류 | 80mA 이하 | |||||
통신 방식 | CC-Link Ver.1.10 / Ver.2.00 변환식 | |||||
리모트국 분류 | 리모트 디바이스국 | |||||
점유 국 수 | CC-Link Ver.1.10:4국, CC-Link Ver.2.00:2국/4국 변환식 | |||||
통신 속도 | 10Mbps | 5Mbps | 2.5Mbps | 625kbps | 156kbps | |
최대 전송 거리 | 100m | 160m | 400m | 900m | 1,200m | |
오손도 | 2 | |||||
사용 표고 | 2,000m 이하(주4) | |||||
내 환 경 성 | 보호 구조 | IP40(IEC) | ||||
사용 주위 온도 | -10~+45℃(단, 결로 및 결빙이 없을 것), 보관 시:-20~+60℃ | |||||
사용 주위 습도 | 35~85%RH, 보관 시:35~85%RH | |||||
내전압 | AC1,000V 1분간 충전부 전체・케이스 간 | |||||
절연 저항 | DC250V 메가에서 20MΩ이상 충전부 전체・케이스 간 | |||||
내진동 | 내구 10~150Hz 복진폭 0.75mm XYZ 각 방향 2시간 | |||||
내충격 | 내구 98m/s2(약 10G) XYZ 각 방향 5회 | |||||
본체 케이스:폴리카보네이트 | ||||||
통신 케이블 | 지정 케이블(실드 부착 트위스트 페어 케이블)(주5) | |||||
질량 | 본체 질량:약 80g, 포장 질량:약 130g |
(주1) : 지정하지 않은 측정 조건은 사용 주위 온도=+20℃입니다.
(주2) : 고객의 제품에 당사 제품을 조합하여 EMC 지령,EMC 규칙에 적합시키는 경우는 'PLC의 사용자 매뉴얼 [(주)미쓰비시 전기 발행]'에 준하여 본 제품을 도전성 BOX 내에 설치하십시오.
(주3) : 전원은 연결한 컨트롤러・모기에서 공급됩니다.
(주4) : 표고 0m의 대기압 이상으로 가압한 환경에서 사용 또는 보관하지 마십시오.
(주5) : CC-Link 협회 인정 전용 케이블을 사용하십시오.
------------------------------ Tab5 showing ------------------------------
치수도
- 단위mm
- CC-Link IE Field 대응 통신 유닛 SC-GU3-04
- CC-Link IE Field 대응 통신 유닛 SC-HG1-CEF
- CC-Link 대응 통신 유닛 SC-GU3-01
- CC-Link 대응 통신 유닛 SC-HG1-C
- 엔드 유닛 SC-GU3-EU
- 연결 커넥터 유닛 SC-71
- e-CON 대응 1ch 입력 증설 유닛 SC-E1
- e-CON 대응 8ch 입력 증설 유닛 SC-E81/SC-E82
- 아날로그 입력 유닛 SC-A01/SC-A02
- 엔드 플레이트 MS-DIN-E
SC-GU3-04
CC-Link IE Field 대응 통신 유닛
SC-GU3-01
CC-Link 대응 통신 유닛
SC-GU3-EU
엔드 유닛
SC-71
연결 커넥터 유닛
SC-E1
e-CON 대응 1ch 입력 증설 유닛
SC-E81
SC-E82
e-CON 대응 8ch 입력 증설 유닛
(주1) : SC-E82는 입력 표시등이 없습니다.
SC-A01
SC-A02
아날로그 입력 유닛
SC-HG1-CEF
SC-HG1-C
CC-Link 통신 유닛
MS-DIN-E
엔드 플레이트
재질: 폴리카보네이트
------------------------------ Tab6 showing ------------------------------
PC 설정 소프트웨어 SC-PC1는 MELSEC 시리즈를 통해 CC-Link에 연결된 SC-GU3-04 / SC-GU3-01(각종 센서 정보 포함)의 정보를 래더 없이 조작할 수 있습니다.
※SC-PC1 조작으로 통신 커맨드를 송수신합니다.
※:iQ Works, CC-Link, CC-Link IE Field, iQ Sensor Solution, EZ Socket은 미쓰비시 전기의 등록상표입니다.
연결 기기 목록
슬레이브 기기 목록 취득 가능
※다른 제조사 제품도 국 수 표시됩니다.
연결 센서 정보 목록
SC-GU3-04 / SC-GU3-01에 연결된 센서 기본 정보 열람 및 설정 변경 가능
2종 그래프 표시
각 변화량 일람 : 바 그래프 표시
이력, 경향 열람 : 로그 그래프 표시
※:로그 그래프는 CSV 출력 가능
센서 설정값 추적 가능
SC-PC1에서는 센서 설정 정보를 읽어올 수 있습니다.
※읽어온 값은 CSV 형식으로 저장할 수 있습니다.
또한, SC-PC1상에 연결된 각종 센서와의 설정 내용을 조회할 수 있습니다.
장치 출하 시의 센서 설정 정보를 저장하거나, 트러블 발생 시의 센서 상태를 확인하고자 할 때 도움됩니다.
미쓰비시 주식회사 제품 엔지니어링 소프트웨어 GX Works3 대응
SC-GU3-04 / SC-GU3-01용 FB(기능 블록)
CC-Link IE Field / CC-Link 대응 통신 유닛 SC-GU3-04 / SC-GU3-01용 FB(기능 블록)가 준비되어 있습니다.
FB는 시퀀스 프로그램 안에서 반복 사용하는 래더 블록을 부품화(FB화)하여 시퀀스 프로그램 안에서 활용하기 위한 기능입니다. FB를 통해 고객은 효율적으로 프로그램을 개발할 수 있으며, 프로그래밍 실수를 절감하고 사용자 프로그램의 품질 향상 및 품질 균일화를 도모할 수 있습니다.
※FB는 미쓰비시 전기 주식회사 웹사이트 및 당사 웹사이트에서 다운로드할 수 있습니다.
・SC-GU3-01/SC-GU3-04 미쓰비시 전기 제품 MELSEC iQ-R 시리즈 시퀀스용 FB 라이브러리 다운로드
※접촉식 디지털 변위 센서 HG-S 시리즈 및 투과형 디지털 변위 센서 HG-T 시리즈의 CC-Link IE Field / CC-Link 대응 통신 유닛 SC-HG1-CEF / SC-HG1-C용 FB도 준비되어 있습니다.
PLC 및 표시기에 사용하는 경우의 샘플 프로그램
오픈 네트워크를 통해 디지털 센서의 "입광량" 및 "압력값" 등 현재의 읽기값 모니터는 물론, 센서 설정을 변경하는 입력이 가능합니다.
샘플 프로그램(화면&래더)을 다운로드하면 기본적인 설정값 및 표시값 확인 방법 · 센서 앰프 기본 설정 등이 포함되어 있으므로 프로그램 개발이 용이해집니다. 샘플 프로그램은 일본어와 영어의 표시 전환이 가능합니다.
※CC-Link IE Field/CC-Link/DeviceNet으로 각종 센서의 현재값 및 설정 확인, 설정 변경이 가능한 통신용 커맨드가 공개되어 있습니다.
표시기 | 시퀀서 | 무료 다운로드 |
---|---|---|
미쓰비시 전기 주식회사 제품 GOT1000 시리즈 | 미쓰비시 전기 주식회사 제품 MELSEC-Q 시리즈 MELSEC-L 시리즈 | 미쓰비시 전기 주식회사 및 당사 웹사이트 SC-GU3 관련 파일 다운로드 페이지에서 다운로드 가능 |
미쓰비시 전기 주식회사 제품 GOT2000 시리즈 | 미쓰비시 전기 주식회사 제품 MELSEC iQ-R 시리즈 | 당사 웹사이트 SC-GU3 관련 파일 다운로드 페이지에서 다운로드 가능 |
------------------------------ Tab7 showing ------------------------------
- 본 제품을 인체 보호용 장치로 사용하지 마십시오.
- 인체 보호를 목적으로 하는 장치에는 OSHA, ANSI 및 IEC 등 각국의 인체 보호용에 관한 법률 및 규격에 적합한 제품을 사용하십시오.
iQSS에 대응 가능한 SC-GU3-01의 버전과 구분법
iQSS에 대응 가능한 SC-GU3-01은 2012년 12월 생산분부터이며, 명판 디자인이 아래와 같이 변경되었습니다.
기존 제품과 업그레이드 제품의 확인은 명판 오른쪽 아래 형식명 'SC-GU3-01' 뒤의 ' . '(도트) 또는 ' : '(콜론) 표기 유무로 판단할 수 있습니다.
LS-500 시리즈와 대응 가능한 SC-GU3의 버전과 구분법
LS-500 시리즈에 대응 가능한 버전은 명판의 디자인이 아래와 같이 변경되었습니다(SC-GU3-01: 2014년 2월 출하분부터 / SC-GU3-02: 2014년 5월 출하분부터 / SC-GU3-03: 2014년 8월 출하분부터)
기존 제품과 업그레이드 제품의 확인은 명판 오른쪽 아래 형식명 'SC-GU3-01' 뒤의 ' : '(콜론) 표기 유무로 판단할 수 있습니다.
HG-S와 HG-T의 조합 사용
HG-S 컨트롤러와 HG-T 컨트롤러를 조합하여 사용하는 경우는 아래 페이지를 참조하십시오.
>>HG-S와 HG-T의 조합 사용
