투과형 디지털 변위 센서 HG-T

다운로드

  • 기본 정보

  • 용도

  • 주문 가이드

  • 옵션

  • 사양

  • 치수도

  • 소프트웨어

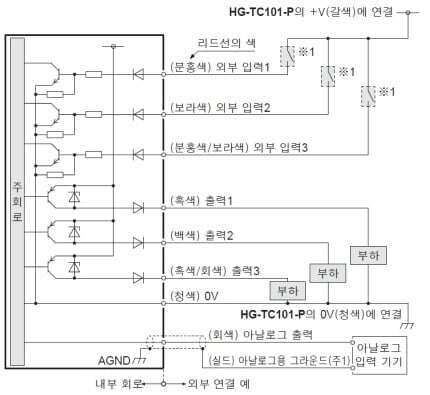

  • 회로・연결

  • 사용상의 주의

------------------------------ Tab1 showing ------------------------------

기본 정보

업계 최고 클래스※의 고정밀도 측정.
※투과형 디지털 센서. 2023년 9월 현재, 당사 조사.

기술·자료·견적

특징

센서가 자신의 '상태'를 진단. 셀프 모니터링 기능 탑재!

디지털 변위 센서 HG-S 시리즈 / HG-T 시리즈와 디지털 변위 센서용 통신 유닛 SC-HG1을 조합하여 사용할 경우, 셀프 모니터링 기능을 지원합니다.
>>HG-S / HG-T 셀프 모니터링 기능새 창에서 열기
>>디지털 변위 센서용 통신 유닛 SC-HG1

초박형

두께 8mm의 얇은 디자인으로 장치 내부 등 한정된 공간에 설치할 수 있습니다.

폭넓이 측정

측정 폭 10mm의 밴드 레이저광으로 치수 측정과 위치 측정이 가능합니다.

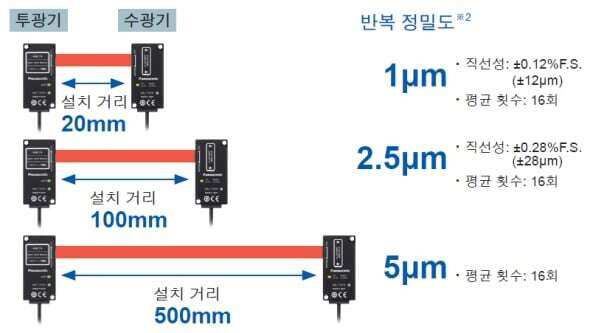

업계 No.1※1의 고정밀도 측정

반복 정밀도※21μm를 실현해 업계 No.1※1의 고정밀 측정이 가능합니다.

●샘플링 주기는 2가지 중 선택
표준: 1ms, 고속: 0.5ms

●평균 횟수는 11가지 중 선택
1회, 2회, 4회, 8회, 16회, 32회, 64회, 128회, 256회, 512회, 1,024회

※1: 2023년 9월 현재, 당사 조사.
※2: 설치 거리의 중앙 위치에서 반 차광의 디지털 측정값 오차 P-P 값입니다.

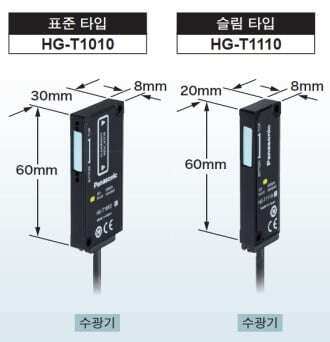

2가지 타입의 센서 헤드

센서 헤드 수광기로 '표준 타입'과 '슬림 타입'이 준비되어 있습니다.

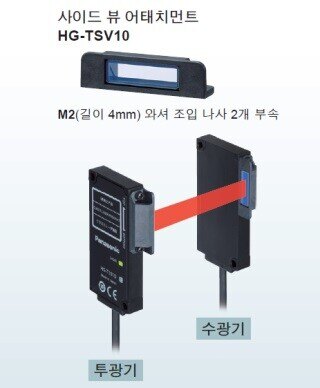

사이드 뷰 어태치먼트(별매) [HG-T1010]

센서 헤드 표준 타입 HG-T1010 전용 사이드 뷰 어태치먼트(별매)가 준비되어 있습니다. 광축을 직각으로 구부릴 수 있어 설치가 자유롭습니다.

※투·수광기에 장착할 경우, 2개가 필요합니다.
※센서 헤드 슬림 타입 HG-T1110에는 장착할 수 없습니다.
※반드시 사전에 실제 기기에서 검출을 확인한 후 사용하십시오.

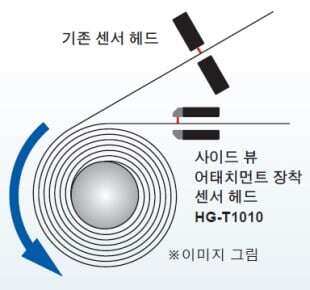

■용도 예: 리튬이온전지 권취부

사이드 뷰 어태치먼트를 사용하면 기존 센서 헤드보다 권취부에 가까이 설치할 수 있으므로 권취 정밀도를 높일 수 있습니다.

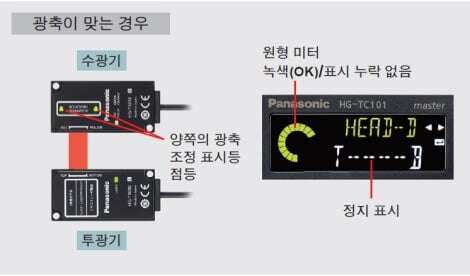

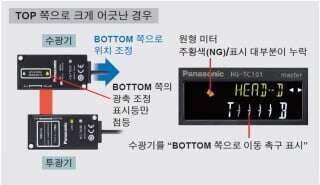

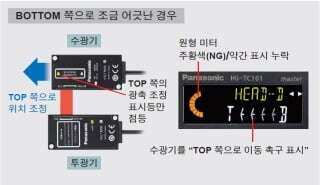

광축 조정 어시스트 기능 탑재

센서 헤드 표준 타입 HG-T1010은 투광기에 대하여 수광기가 어느 쪽으로 어긋나 있는지 컨트롤러 표시부와 수광기의 광축 조정 표시등을 통해 쉽게 알 수 있습니다.

※센서 헤드 슬림 타입 HG-T1110은 컨트롤러 표시부만 표시합니다.

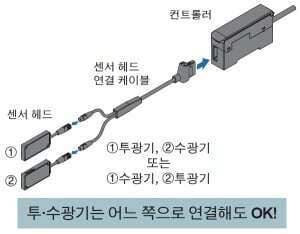

투·수광기 케이블 자동 인식

센서 헤드 연결 케이블에 연결된 투·수광기의 위치 관계를 컨트롤러 기동 시 자동으로 판별합니다. 따라서 투·수광기 배선 시 각각의 케이블을 식별할 필요가 없습니다. 배선 작업은 커넥터 연결만으로 간단히 해결됩니다.

※센서 헤드 연결 케이블의 센서 헤드 쪽은 Y형으로 되어 있지만, 투광기와 수광기 구별은 없습니다.

알루미늄 다이캐스트 케이스 채택

센서 헤드 케이스에 가벼운 무게와 강도를 겸비한 알루미늄 다이캐스트를 채택. 온도로 인한 측정 정밀도 변화를 최소한으로 억제합니다. 또한, 수지 케이스보다 나사 조임으로 인한 케이스 뒤틀림이 적어 경년 변화가 잘 발생하지 않으므로 광축이 어긋나는 것도 방지할 수 있습니다.

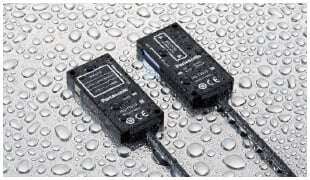

보호 구조 IP67

보호 구조 IP67(IEC)을 실현해 물이나 먼지가 많은 현장에서도 사용할 수 있습니다.

※센서 헤드의 투·수광면에 물이나 먼지가 묻은 상태에서는 올바른 측정을 할 수 없으므로 주의하십시오.
※센서 헤드는 방침형이지만 커넥터부는 구조상 방진, 방수, 내식성이 아니므로 물 속이나 강수 속에서는 측정할 수 없습니다. 사용 환경에 주의하십시오.

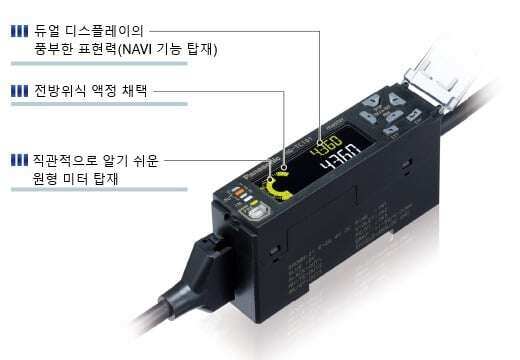

듀얼 디스플레이의 풍부한 표현력(NAVI 기능 탑재)

2단 디지털 표시로 센서 헤드 측정값(실측값)과 판정값(연산값)을 동시에 표시할 수 있습니다.

전방위식 액정 채택

높은 콘트라스트로 뚜렷하게 보이는 광시야각을 실현했습니다.

직관적으로 알기 쉬운 원형 미터 탑재

허용 최대값 및 최소값 범위 내에서는 녹색 표시. 그 범위 외에는 주황색으로 표시되므로 공차 내의 여유도를 한눈에 알 수 있습니다.

6가지 검출 모드

사용자 지정 엣지 검출 모드

측정 물체의 여러 엣지 중 측정에 사용할 임의의 엣지 2곳을 지정하여, 이 2점 간의 거리를 측정합니다.
※2020년 11월 생산분부터 지원.

사용자 지정 엣지 검출 모드

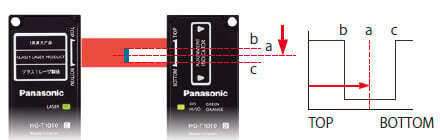

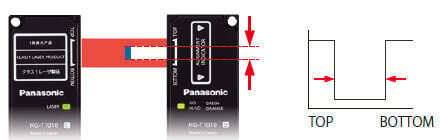

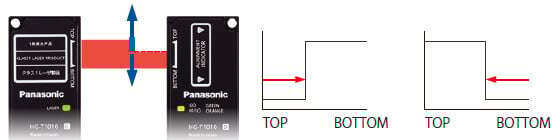

자동 엣지 검출 모드

엣지 검출 시 검출 방향을 등록하지 않아도 TOP/BOTTOM 순서에 관계없이 검출할 수 있습니다. 검출 방향을 확인하는 수고가 사라집니다.

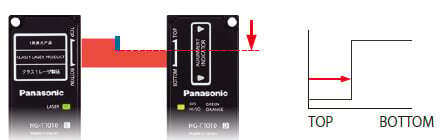

엣지 검출 모드

외경/폭 검출 모드

내경/틈새 검출 모드

중심 위치 검출 모드

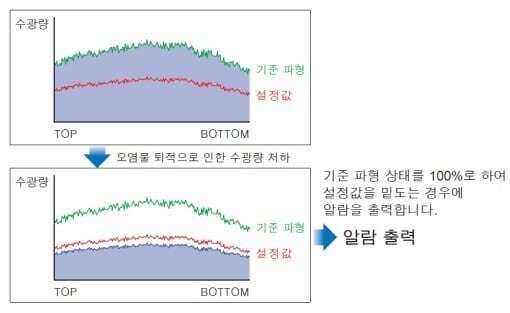

오염으로 인한 영향 감시

오염물 퇴적으로 인한 검출 능력 저하를 알립니다.

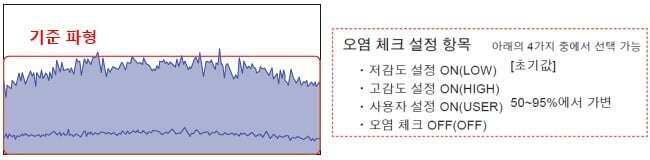

기준 파형의 광량을 100%로 하여 오염도를 확인합니다.

※기준 파형은 'USB 지원 PC 설정 소프트웨어 HG-T Confi guration Tool'과 'USB 지원 통신 유닛 SC-HG1-USB' 또는 'RS-485 대응 통신 유닛 SC-HG1-485'를 함께 사용하면 확인할 수 있습니다. 자세한 내용은 소프트웨어 페이지를 참조하십시오.

>>소프트웨어 페이지 가기

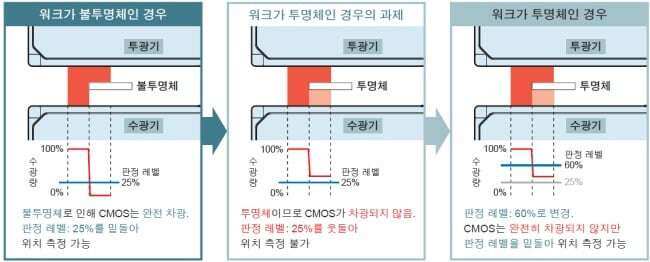

투명한 워크에서도 안정적인 측정

투명도에 따라 판정 레벨을 조정할 수 있습니다.

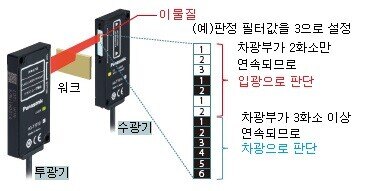

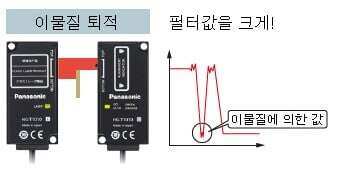

미세한 이물질로 인한 영향 방지

판정 필터값을 조정해 미세한 이물질로 인한 오검출을 방지합니다.
판정 필터값은 3~50 내에서 임의로 변경할 수 있습니다.

필터값을 크게 하면이물질로 인한 값을 무시할 수 있습니다.

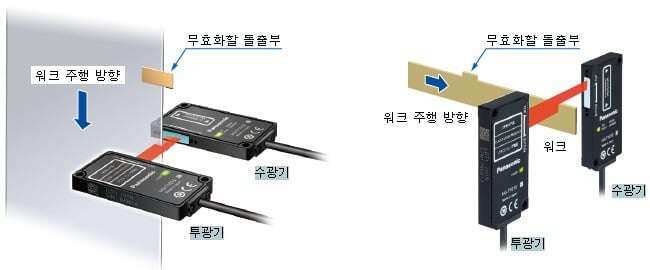

급격한 측정값 변화를 무효화

워크의 엣지 위치에 급격한 변화가 있는 경우 변화를 무효화하여 판정값을 안정시킵니다.
※2020년 11월 생산분부터 지원.

급격한 측정값 변화를 무효화

5가지 연산 기능 내장

연결되어 있는 컨트롤러의 측정값을 바탕으로 연산 처리를 실행하여, 판정 결과를 모기의 디지털 표시부에 표시하거나 모기에서 출력할 수 있습니다. 연산 처리를 실행할 컨트롤러만 연결하여 사용해 주십시오.

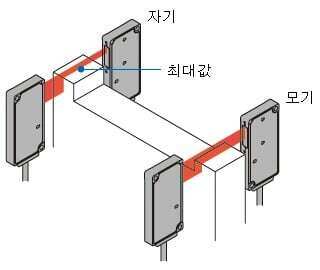

【1】최대값
모기·자기 중에서 가장 큰 측정값을 연산값으로 합니다.

최대값

위 그림의 경우
[모기]의 연산값＝최대값인 [자기]의 측정값
※연결되어 있는 모든 자기는 판정 결과를 출력하지 않습니다. (항상 OFF)

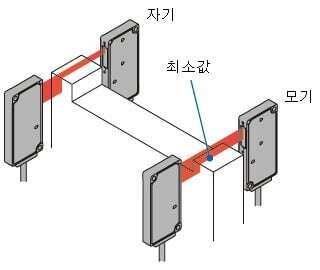

【2】최소값
모기·자기 중에서 가장 작은 측정값을 연산값으로 합니다.

최소값

위 그림의 경우
[모기]의 연산값＝최소값인 [모기]의 측정값
※연결되어 있는 모든 자기는 판정 결과를 출력하지 않습니다. (항상 OFF)

【3】평균값
모기·자기의 측정값의 평균값을 연산값으로 합니다.

평균값

[모기]의 연산값
＝([모기]＋[자기1]＋・・・＋[자기n])÷(1＋n)
n＝자기의 대수
※연결되어 있는 모든 자기는 판정 결과를 출력하지 않습니다. (항상 OFF)

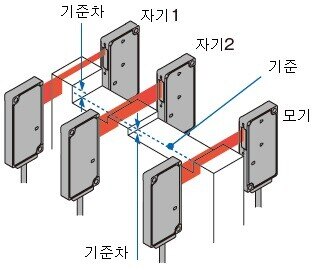

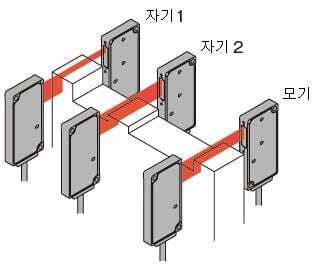

【4】기준차
자기의 측정값과 모기의 측정값의 차를 연산값으로 합니다. 자기가 판정 결과를 출력합니다.

기준차

위 그림의 경우
[자기1]의 연산값＝[자기1]의 측정값－[모기]의 측정값
[자기2]의 연산값＝[자기2]의 측정값－[모기]의 측정값
※모기는 연산하지 않고 단독으로 판정 동작합니다.
※모기는 홀드 기능을 사용할 수 없습니다.

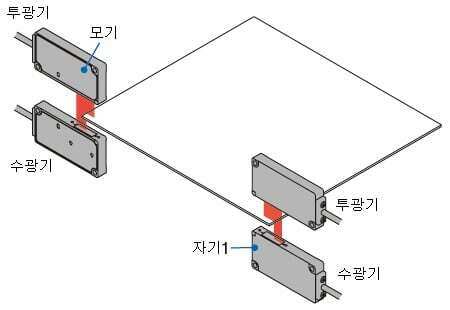

【5】두께 / 폭
2개의 센서 헤드를 이용하여 검출 대상물을 사이에 넣고 두께와 폭을 연산합니다.

두께 / 폭

연산값＝[모기]의 측정값＋[자기1]의 측정값
※모기에 가까운 자기 1대는 판정 결과를 출력하지 않습니다. (항상 OFF)
※자기가 2대 이상 연결되어 있는 경우 2번째 이후의 자기는 연산하지 않고 일반적인 판정을 실시합니다.

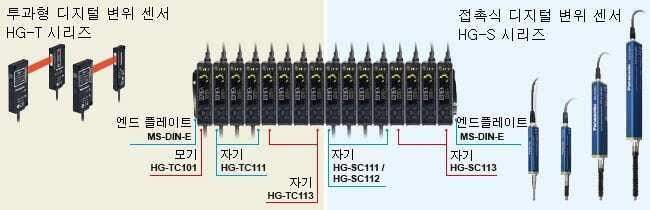

당사의 접촉식 디지털 변위 센서 HG-S 시리즈와 연결 가능

컨트롤러 HG-TC□※1와 당사의 접촉식 디지털 변위 센서 HG-S 시리즈의 컨트롤러 HG-SC□※1를 조합하여 모기 1대에 자기를 최대 15대까지(디지털 변위 센서용 통신 유닛 연결 시에는 자기 최대 14대까지) 연결할 수 있습니다.
모기에 가까운 쪽에 같은 시리즈의 자기를, 먼 쪽에 다른 시리즈의 자기를 연결하여 사용해 주십시오.
※1：반드시 2019년 2월 이후 생산된 컨트롤러를 사용해 주십시오.

<예：HG-T 시리즈 8대에 HG-S 시리즈 8대를 연결(NPN 출력 타입)>

HG-T 시리즈 8대에 HG-S 시리즈 8대를 연결(NPN 출력 타입

※모기에 자기를 연결할 때는 NPN 출력 타입끼리 또는 PNP 출력 타입끼리 연결해 주십시오. 다른 출력 타입은 연결할 수 없습니다.
※연결 후에는 반드시 컨트롤러 양쪽 끝에 엔드 플레이트(별매)를 설치하여 고정해 주십시오.
※컨트로러 HG-TC□와 컨트로러 HG-SC□를 조합하여 사용하는 경우 아래 기능이 제한됩니다.

항목제약 내용
연산 기능모기와 같은 시리즈의 자기만 연산을 실행합니다. 모기와 다른 시리즈의 자기 간에는 연산이 실행되지 않습니다. 또한 다른 시리즈의 자기는 표시 화면에 "CALC"가 표시되지 않습니다.
일괄 입력모기는 같은 시리즈의 자기만 일괄 입력을 실행합니다. 모기와 다른 시리즈의 자기는 모기와 동일하게 외부 입력을 설정해도 입력되지 않습니다.
복사 기능모기는 같은 시리즈의 자기만 복사를 실행합니다. 복사 시 표시 화면에 "NOW COPY"라고 표시되지만 복사가 실행되지 않습니다.

※셀프 모니터링 기능은 지원하지 않습니다.

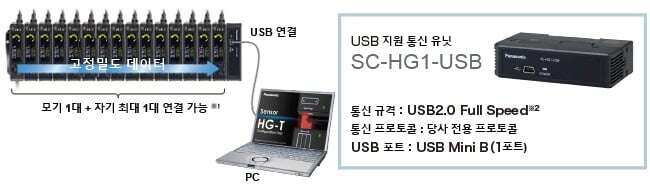

전용 USB 지원 PC 설정 소프트웨어로 수광 파형을 확인하면서 HG-T 시리즈를 설정할 때 편리한 USB 지원 통신 유닛입니다.

USB 지원 PC 설정 소프트웨어는 당사 Web 사이트에서 무상으로 다운로드할 수 있습니다.

※1: 디지털 변위 센서용 통신 유닛 연결 시에는 모기 1대에 자기를 최대 14대까지 연결할 수 있습니다.
※2: 사용하는 PC 환경에 의존합니다.

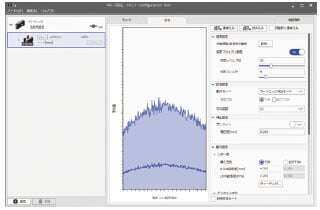

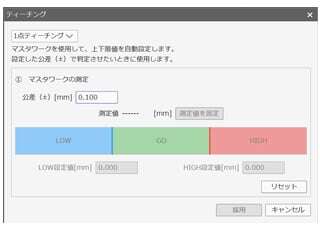

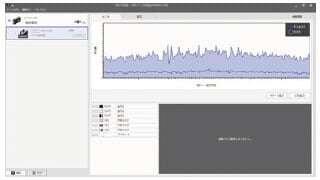

USB 지원 PC 설정 소프트웨어
HG-T Configuration Tool

'HG-T Configuration Tool'에 대한 내용은 소프트웨어 페이지를 참조하십시오.
>>소프트웨어 페이지 가기

------------------------------ Tab2 showing ------------------------------

용도

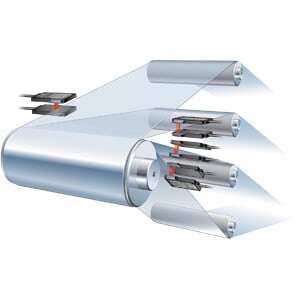

리튬이온 전지 권취기의 사행 측정
리튬이온 전지 권취기의 사행 측정
콤팩트한 설계로 심에 가까운 위치에 설치할 수 있어 사행 측정 검사 정밀도를 향상시킵니다.

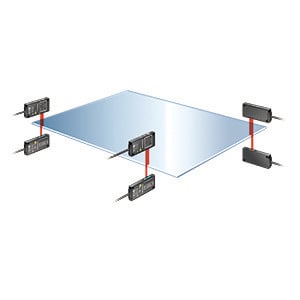

유리 기판 위치 결정
유리 기판 위치 결정
판정 레벨 기능으로 투명한 검출 물체도 안정적으로 측정할 수 있습니다.

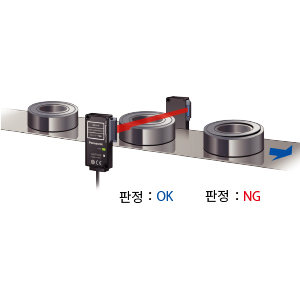

베어링 부품 들뜸 검사
베어링 부품 들뜸 검사
사이드뷰 어태치먼트(별매)를 사용하면 좁은 공간에서도 플렉시블한 설치를 할 수 있습니다.

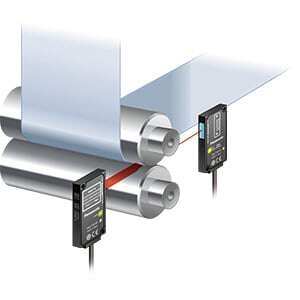

롤러 틈 검출
롤러 틈 검출
롤러의 틈을 측정하여 워크 품질을 안정시킵니다.
헤드가 콤팩트하여 설치도 간단합니다.

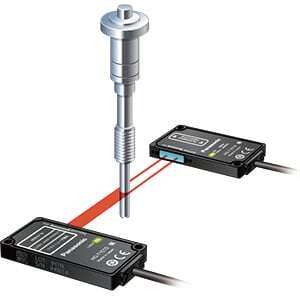

샤프트 지름 측정
샤프트 지름 측정
샤프트의 지름을 측정합니다. 독자적인 헤드 구조와 알고리즘으로 금속의 2차 반사에도 쉽게 영향을 받지 않아 안정적인 검출이 가능합니다.

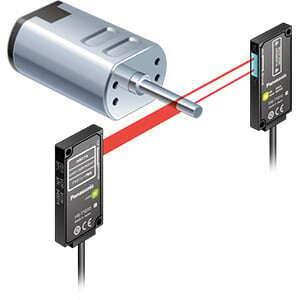

모터 축의 편심 측정
pic06-1
중심 위치 검출 모드를 통해 축의 중심 위치까지의 거리를 측정하여 편심을 측정합니다.

------------------------------ Tab3 showing ------------------------------

주문 가이드

센서 헤드

표준 타입

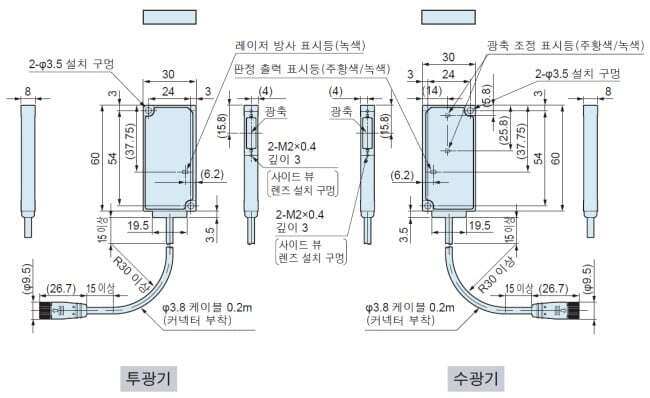

pic01

투광기：8×30×60mm,

수광기：8×30×60mm

슬림 타입
pic02

투광기：8×30×60mm,

수광기：8×20×60mm

종류측정폭설치 거리반복 정밀도
(주1)		레이저 클래스형식명
측정폭
10mm		표준
타입		10mm0～500mm(주3)1μm
[설치 거리
20mm에서]
2.5μm
[설치 거리
100mm에서]
5μm
[설치 거리
500mm에서]		클래스1
[IEC/EN/JIS/GB/KS/FDA(주2)]		HG-T1010
슬림
타입		HG-T1110

(주1) : 설치 거리 중앙 위치에서 반 차광의 디지털 측정값 편차의 P-P값입니다.

(주2) : FDA 규칙 Laser Notice No.56 규정에 따라 IEC 60825-1 Ed.3의 준거를 제외하고,  FDA 규칙(FDA 21 CFR 1040.10 및 1040.11)에 준거합니다.

(주3) : 사이드뷰 어태치먼트 HG-TSV10 장착 시에는 0~100mm (대표값)

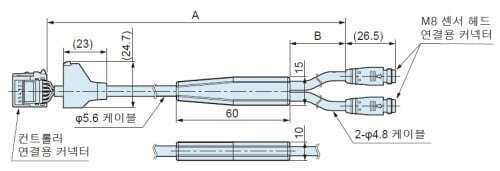

센서 헤드 연결 케이블

품명형상형식명케이블 길이내용
센서 헤드
연결 케이블

CN-HT-C22m센서 헤드를 컨트롤러에 연결하는 케이블입니다.
센서 헤드 측은 Y형 케이블이며, 투광기과 수광기 구별은 없습니다.
CN-HT-C55m
CN-HT-C1010m
CN-HT-C2020m

컨트롤러

품명형상형식명출력컨트롤러
최대 연결 대수
모기고기능
타입

HG-TC101NPN 트랜지스터
오픈 컬렉터		모기 1대에 대해
자기는 최대 15대
연결 가능(주1)
HG-TC101-PPNP 트랜지스터
오픈 컬렉터
자기고기능
타입

HG-TC111NPN 트랜지스터
오픈 컬렉터
HG-TC111-PPNP 트랜지스터
오픈 컬렉터
배선 절감
타입

HG-TC113-

(주1) : 디지털 변위 센서용 통신 유닛 연결 시는 모기 1대에 대해 자기 최대 14대 연결 가능합니다.

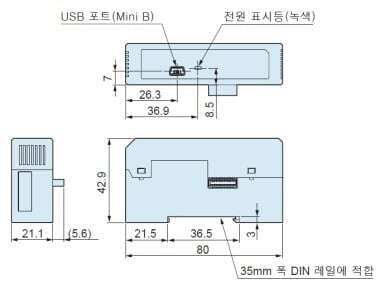

USB 지원 통신 유닛

종류형상형식명내용
USB 지원
통신 유닛
(주1)

SC-HG1-USBUSB 지원 PC 설정 소프트웨어 HG-T Configuration Tool과 병용하면 PC에서 HG-T 시리즈의 현재값 및 설정 내용을 확인하거나 변경할 수 있습니다.
※USB 지원 PC 설정 소프트웨어 HG-T Configuration Tool은 당사 웹사이트에서 무료로 다운로드할 수 있습니다.
・통신 규격：USB2.0 Full Speed(주2)
・통신 프로토콜：당사 전용 프로토콜
・USB 포트：USB Mini B(1포트)
・연결 대수 컨트롤러：SC-HG1-USB 1대에 최대 15대(모기 1대, 자기 14대)

(주1) : USB 지원 통신 유닛은 당사 접촉식 디지털 변위 센서 HG-S 시리즈에 사용할 수 없습니다.

(주2) : 사용하는 PC 환경에 의존합니다.

디지털 변위 센서용 통신 유닛

디지털 변위 센서용 통신 유닛은 각 유닛 상품 페이지를 확인하십시오.
>>CC-Link IE Field / CC-Link 대응 통신 유닛(CC-Link IE Field / CC-Link 대응)
>>디지털 변위 센서용 통신 유닛 SC-HG1(EtherCAT / RS-485 대응)

엔드 플레이트

품명형상형식명내용
엔드 플레이트

MS-DIN-E컨트롤러 및 디지털 변위 센서용 통신 유닛을 연결할 때 반드시 사용하십시오.

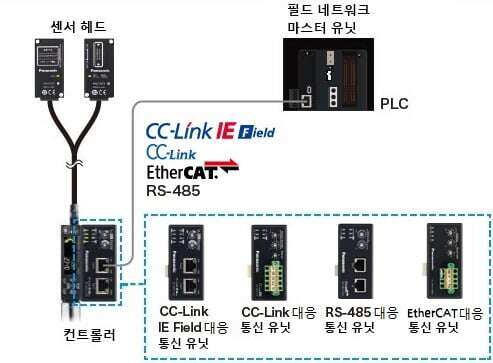

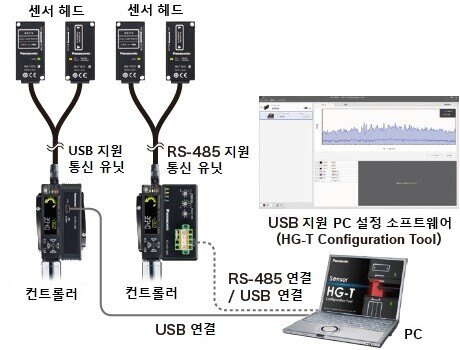

시스템 구성

CC-Link, CC-Link IE Field, EtherCAT 등의 필드 네트워크 대응 통신 유닛을 라인업하여 생산 시스템과 연계한 IoT에 대응합니다.

※USB 지원 통신 유닛과 RS-485 지원 통신 유닛은 동시에 사용할 수 없습니다.
※RS-485 지원 통신 유닛을 USB 연결로 사용하는 경우 USB2.0에서 RS-485로 바꾸는 변환기를 별도로 준비해 주십시오.

------------------------------ Tab4 showing ------------------------------

옵션

품명형상형식명내용
사이드뷰
어태치먼트

HG-TSV10센서 헤드 표준 타입 HG-T1010 전용
광축을 직각으로 구부릴 수 있어 자유로운 설치 가능
M2(길이 4mm) 와셔 조입 나사 2개 부속
※투・수광기에 장착하는 경우 2개 필요
※반드시 사전에 실제 기기에서 검출 확인 후 사용하십시오.

------------------------------ Tab5 showing ------------------------------

사양

센서 헤드

종류측정폭 10mm・표준 타입측정폭 10mm・슬림 타입
형식명HG-T1010HG-T1110
적합 규제CE 마킹(EMC 지령, RoHS 지령), UKCA 마킹(EMC 규칙, RoHS 규칙), FDA 규칙
조합 컨트롤러HG-TC101(-P), HG-TC111(-P), HG-TC113
위치 검출 방법CMOS 방식
설치 거리0～500mm [사이드뷰 어태치먼트 HG-TSV10 장착 시에는 0~100mm (대표값)]
측정폭10mm
광원적색 반도체 레이저 클래스1[IEC/EN/JIS/GB/KS/FDA(주2)]
최대 출력：0.3mW, 발광 최대 파장：655nm
반복 정밀도(주3)1μm(설치 거리20mm에서)
2.5μm(설치 거리100mm에서)
5μm(설치 거리500mm에서)
직선성(주4)±0.12%F.S.(설치 거리 20mm에서)
±0.28%F.S.(설치 거리 100mm에서)
최소 검출 물체(주5)ø0.5mm(설치 거리 500mm에서)
온도 특성(주6)±0.03%F.S./℃
동작 표시등투광기레이저 방사 표시등(녹색)
수광기광축 조정 표시등(주황색/녹색),
판정 출력 표시등(주황색/녹색)		판정 출력 표시등(주황색/녹색)
오손도2
사용 표고2,000m 이하(주8)
내환경성보호 구조IP67(IEC)(커넥터부 제외)
사용 주위 온도-10～+45℃(단, 결로 및 결빙 없을 것), 보관 시：-20～+60℃
사용 주위 습도35～85%RH, 보관 시：35～85%RH
사용 주위 조도백열 램프：수광면 조도 5,000ℓx 이하(주7)
절연 저항DC250V 메가에서 20MΩ 이상(전 단자 전체-케이스 간)
내진동내구 10～55Hz　복진폭 1.5mm　XYZ 각 방향 2시간
내충격내구 196m/s2　XYZ 각 방향 3회
어스 방식콘덴서 어스
재질케이스：알루미늄 다이캐스트, 투･수광면：유리
케이블4심 원형 커넥터 부착 실드 케이블 0.2m 부속
본체 질량투광기：약 30g, 수광기：약 30g투광기：약 30g, 수광기：약 25g

(주1) : 각 사양의 값은 컨트롤러 HG-TC□와 조합한 경우의 디지털 측정값을 바탕으로 한 것입니다.
지정하지 않은 측정 조건은 사용 주위 온도 =+20℃, 컨트롤러 평균 횟수 설정: 16회, 측정 물체: 불투명체 나이프 엣지, 설치 거리: 100mm, 측정 물체 위치 조건: 설치 거리의 중앙 위치에서 반 차광입니다.

(주2) : FDA 규칙 Laser Notice No.56 규정에 따라 IEC 60825-1 Ed.3의 준거를 제외하고,  FDA 규칙(FDA 21 CFR 1040.10 및 1040.11)에 준거합니다.

(주3) : 설치 거리의 중앙 위치에서 반 차광의 디지털 측정값 오차 P-P 값입니다.

(주4) : 디지털 측정값의 이상 직선에 대한 오차입니다.

(주5) : 설치 거리 500mm의 중앙 위치에서 차광한 경우입니다.

(주6) : 설치 거리 100mm의 중앙 위치에서 반 차광한 경우입니다.

(주7) : 컨트롤러의 샘플링 주기를 "표준 샘플링"으로 설정한 경우입니다.

(주8) : 표고 0m의 대기압 이상으로 가압한 환경에서 사용 또는 보관하지 마십시오.

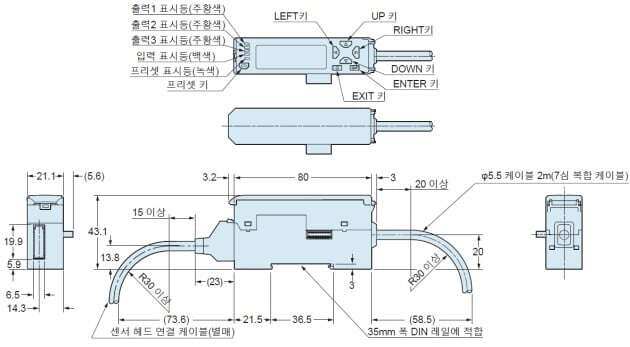

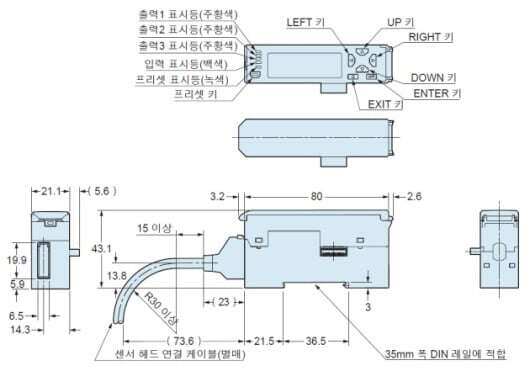

컨트롤러

종류모기자기
고기능 타입고기능 타입배선 절감 타입
형식명NPN 출력HG-TC101HG-TC111HG-TC113
PNP 출력HG-TC101-PHG-TC111-P
적합 규제CE 마킹(EMC 지령, RoHS 지령), UKCA 마킹(EMC 규칙, RoHS 규칙)
조합 센서 헤드HG-T1010, HG-T1110
컨트롤러 최대 연결 대수모기 1대에 대해 자기 최대 15대(주2)
전원 전압24V DC±10%　리플 0.5V(P-P) 포함
소비 전류(주3)100mA 이하(센서 헤드 연결 시)
아날로그 출력
(변환식)
(주4)		아날로그
전압 출력		• 전압 출력 범위：1～5V/F.S.(초기값)
• 직선성：±0.05%F.S.
• 알람 시 출력：5.2V
• 출력 임피던스：100Ω MAX.		-
아날로그
전류 출력		• 전류 출력 범위：4～20mA/F.S.(초기값)
• 직선성：±0.25%F.S.
• 알람 시 출력：0mA
• 부하 임피던스：250Ω MAX.
제어 출력
(출력1, 출력2, 출력3)		<NPN 출력 타입>
NPN 트랜지스터･오픈 컬렉터
• 최대 유입 전류：50mA(주5)
• 인가 전압：30V DC 이하(출력-0V간)
• 잔류 전압：1.5V 이하(유입 전류 50mA에서)
• 누설 전류：0.1mA 이하

<PNP 출력 타입>
PNP 트랜지스터･오픈 컬렉터
• 최대 유출 전류：50mA(주5)
• 인가 전압：30V DC 이하(출력-+V간)
• 잔류 전압：1.5V 이하(유출 전류 50mA에서)
• 누설 전류：0.1mA 이하		-
 단락 보호장착(자동 복귀식)
판정 출력N.O. / N.C.　변환식
알람 출력알람 시 오픈
외부 출력 변환출력1 / 출력2 / 출력3이 '3치', '2치', '논리', '논리2'로 변환 가능-
외부 입력

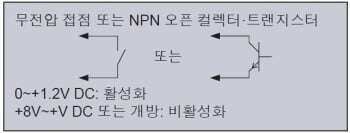

(입력1, 입력2, 입력3)		<NPN 출력 타입>
무접점 입력 또는 NPN 트랜지스터･오픈 컬렉터
• 입력 조건
비활성：+8V～+V DC 또는 개방
활성：0～+1.2V DC
• 입력 임피던스：약 10kΩ

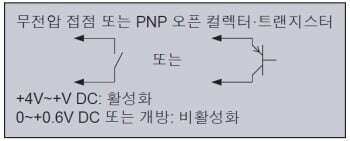

<PNP 출력 타입>
무접점 입력 또는 PNP 트랜지스터･오픈 컬렉터
• 입력 조건
비활성：0～+0.6V DC 또는 개방
활성：+4V～+V DC
• 입력 임피던스：약 10kΩ		-
 입력 시간• 트리거 입력：2ms 이상(ON)
• 레이저 투광 정지 입력, 프리셋 입력, 리셋 입력, 뱅크 입력 A／B(주6)：20ms 이상(ON)
외부 입력 변환입력1 / 입력2 / 입력3을 '프리셋/리셋/트리거 동작',
'뱅크 입력A / 뱅크 입력B / 선택(프리셋, 리셋, 트리거)', '레이저 투광 정지'로 변환 가능		-
샘플링 주기1ms(표준 샘플링) / 0.5ms(고속 샘플링)
평균 횟수(응답 시간)(주6)1회(2ms), 2회(3ms), 4회(5ms), 8회(9ms), 16회(17ms), 32회(33ms), 64회(65ms), 128회(129ms), 256회(257ms), 512회(513ms), 1,024회(1,025ms)　변환식
표시 분해능1μm
표시 범위-199.999～199.999mm
간섭 방지 기능장착(주7)-
오손도2
사용 표고2,000m 이하(주8)
내환경성보호 구조IP40(IEC)
사용 주위 온도-10～+50℃(단, 결로 및 결빙 없을 것)(주5), 보관 시：-20～+60℃
사용 주위 습도35～85%RH, 보관 시：35～85%RH
내전압AC1,000V 1분간　충전부 전체-케이스간
절연 저항DC250V 메가에서 20MΩ 이상 충전부 전체-케이스간
내진동내구 10～150Hz　복진폭 0.75mm(10～58Hz)　최대 가속도 49m/s2(58～150Hz)　XYZ 각 방향 2시간
내충격98m/s2(약 10G)　XYZ 각 방향 5회
재질케이스부：폴리카보네이트, 커버：폴리카보네이트, 스위치：폴리아세탈
케이블0.2mm2 2심(갈색, 청색 리드선)／
0.15mm2 7심 복합 케이블 2m 부속		0.15mm2 7심 복합 케이블 2m 부속-
본체 질량약 140g약 140g약 60g

(주1) : 지정하지 않은 측정 조건은 전원 전압 =+24V DC, 사용 주위 온도 =+20℃입니다.

(주2) : 디지털 변위 센서용 통신 유닛 연결 시에는 모기 1대에 자기를 최대 14대까지 연결할 수 있습니다.

(주3) : 소비 전류는 아날로그 전류 출력을 포함하지 않습니다.

(주4) : 직선성은 전류 출력 시: F.S.=16mA, 전압 출력 시: F.S.=4V인 디지털 측정값에 대한 값입니다.

(주5) : 모기에 자기를 연결한 경우, 자기의 연결 대수에 따라 제어 출력의 최대 유입/유출 전류 및 사용 주위 온도는 아래 표와 같이 달라집니다.

자기 연결 대수제어 출력의
최대 유입/유출 전류		사용 주위 온도
 디지털 변위 센서용 통신 유닛 연결 시
1～7대1～6대20mA-10～+45℃
8～15대7～14대10mA

(주6) : 평균 횟수(응답 시간)는 샘플링 주기를 1ms(표준 샘플링)으로 설정한 경우입니다. 샘플링 주기를 0.5ms(고속 샘플링)으로 설정한 경우, 응답 시간은 달라집니다.

(주7) : 4대씩 연결된 컨트롤러 간에 기능합니다.

간섭 방지 기능

(주8) : 표고 0m의 대기압 이상으로 가압한 환경에서 사용 또는 보관하지 마십시오.

HG-T 시리즈 셀프 모니터링 기능 일람

스테이터스상태해결 방법컨트롤러 HG-TC□
에러 코드
(주1)		알람
(주1)
통지센서 헤드 미연결상태 확인E200—
연결 센서 헤드 부적합상태 확인E230—
연결 대수 체크 에러상태 확인E160
(모기만 해당)		—
NPN/PNP 출력 타입 혼재 에러상태 확인E100
(모기만 해당)		—
연산 대수 에러상태 확인E110
(모기만 해당)		—
복사 실행 에러(자기 이상)상태 확인E170
(모기만 해당)		—
검출 능력 한계(취득 엣지)(주2)검출 물체 확인—측정 알람1
외란광 등의 영향으로 입광량이 많다(주2)상태 확인—측정 알람1
검출면 오염, 광축 이탈 등에 의한 입광량 저하검출 물체 확인—측정 알람2
설정된 측정 방향과 검출 물체의 삽입 방향이 다르다상태 확인／검출 물체 확인—측정 알람2
주의컨트롤러 누적 가동 시간 초과
(87,600시간)		컨트롤러 교환——
센서 헤드 누적 가동 시간 초과
(87,600시간)		센서 헤드 교환——
컨트롤러 메모리 저장 횟수 초과
(100만 회)		컨트롤러 교환——
센서 헤드 메모리 저장 횟수 초과
(수광기만 해당, 100만 회)		센서 헤드 교환——
이상컨트롤러 메모리 기능 파손컨트롤러 교환E600—
E610
E620
센서 헤드 메모리 기능 파손센서 헤드 교환E630(수광기만 해당),
E640(투광기만 해당)		—
출력부 단락 에러상태 확인／교환E700—
검출 회로 파손센서 헤드 교환E240—
시스템 이상컨트롤러 교환E900—
E910
E911
E912
E920

(주1) : 에러 코드 및 알람은 컨트롤러 HG-TC□에 표시됩니다.

(주2) : '알람 시 상태 선택(ALM.CND)'에서 '이전값 홀드(HOLD)'가 선택된 경우는 통지되지 않습니다.

디지털 변위 센서용 통신 유닛

종류USB 지원 통신 유닛
형식명SC-HG1-USB
적합 규제CE 마킹(EMC 지령, RoHS 지령), UKCA 마킹(EMC 규칙, RoHS 규칙)
적합 컨트롤러HG-TC□
컨트롤러 최대 연결 대수1대의 SC-HG1-USB에 최대 15대(모기 1대, 자기 14대)
전원 전압(주2)24V DC±10%　리플 P-P10% 이하(전원 전압 범위 내에서)
소비 전류50mA 이하
통신 규격USB2.0 Full Speed(주3)
통신 프로토콜당사 전용 프로토콜
USB 포트USB Mini B(1포트)(주4)
오손도2
사용 표고2,000m이하(주5)
내
환
경
성		보호 구조IP40(IEC)
사용 주위 온도-10～+45℃(단, 결로 및 결빙 없을 것), 보관 시：-20～+60℃
사용 주위 습도35～85%RH, 보관 시：35～85%RH
내전압AC1,000V 1분간　충전부 전체・케이스간
절연 저항DC250V 메가에서 20MΩ 이상
내진동내구 10～150Hz　복진폭 0.75mm(10～58Hz)
최대 가속도 49m/s2(58～150Hz)　XYZ 각 방향 2시간
내충격내구 98m/s2(약 10G)　XYZ 각 방향 5회
재질본체 케이스：폴리카보네이트
질량본체 질량：약 35g, 포장 질량：약 95g

(주1) : 지정하지 않은 측정 조건은 사용 주위 온도 =+20℃입니다.

(주2) : 전원은 연결한 컨트롤러·모기에서 공급됩니다.

(주3) : 사용하는 PC 환경에 의존합니다.

(주4) : PC 연결을 위한 USB2.0 케이블(Mini B)은 부속되어 있지 않습니다.
별도로 USB2.0 케이블(Mini B)을 준비하십시오.

(주5) : 표고 0ｍ의 대기압 이상으로 가압한 환경에서 사용 또는 보관하지 마십시오.

(주6) : 해발 0m 대기압 이상으로 가압된 환경에서 사용 또는 보관하지 마십시오.

그외 통신 유닛에 대한 내용은 각 유닛의 상품 페이지를 참조하십시오.
>>CC-Link IE Field / CC-Link 대응 통신 유닛
>>디지털 변위 센서용 통신 유닛 SC-HG1

------------------------------ Tab6 showing ------------------------------

치수도

  • 단위mm

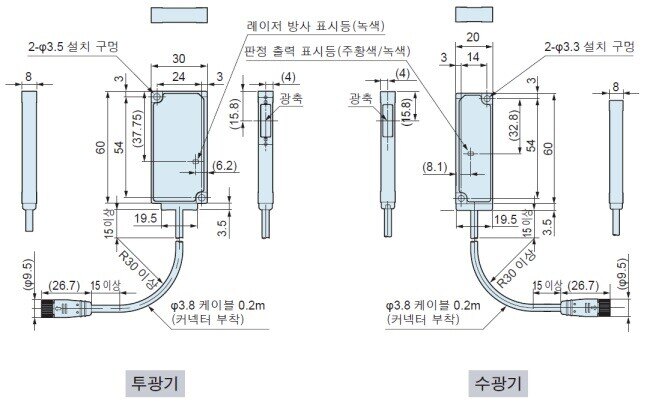

HG-T1010

센서 헤드(표준 타입)

HG-T1110

센서 헤드(슬림 타입)

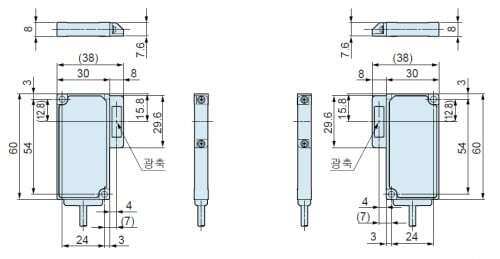

HG-TSV10

사이드뷰 어태치먼트(별매)

M2(길이 4mm) 와셔 조입 나사 2개 부속

장착도

그림은 센서 헤드 표준 타입 HG-T1010에 설치한 경우입니다.
방향에 관계 없이 설치 가능합니다.

(주1) : 센서 헤드 슬림 타입 HG-T1110에는 설치할 수 없습니다.

(주2) : 반드시 사전에 실제 기기에서 검출 확인 후 사용하십시오.

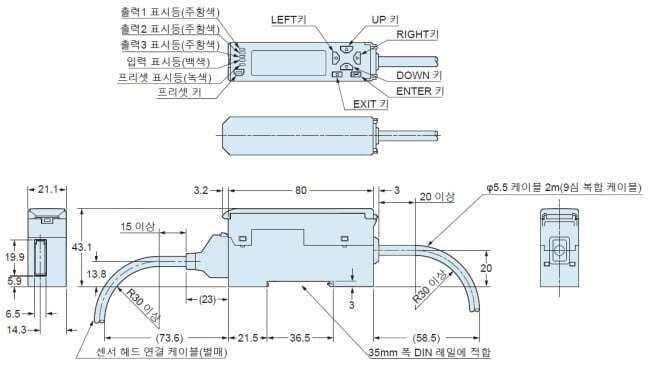

HG-TC101
HG-TC101-P

컨트롤러(모기)

HG-TC111
HG-TC111-P

컨트롤러(모기)

HG-TC113

컨트롤러(자기)

CN-HT-C□

센서 헤드 연결 케이블

형식명AB
CN-HT-C22,000500
CN-HT-C55,000500
CN-HT-C1010,0001,000
CN-HT-C2020,0001,000

SC-HG1-USB

USB 지원 통신 유닛

통신 유닛

통신 유닛의 치수도는 각 유닛 상품 페이지에서 확인하십시오.

>>CC-Link IE Field / CC-Link 대응 통신 유닛 치수도
>>디지털 변위 센서용 통신 유닛 SC-HG1 치수도

MS-DIN-E

엔드 플레이트

MS-DIN-E

재질: 폴리카보네이트

------------------------------ Tab7 showing ------------------------------

소프트웨어

USB 지원 PC 설정 소프트웨어
HG-T Configuration Tool

컨트롤러별 명칭 변경, 판정 레벨 변경, 필터값 변경 등, 파형을 보며 다양한 설정이 가능합니다.

USB 지원 PC 설정 소프트웨어 HG-T Confi guration Tool은 당사 Web 사이트에서 무상으로 다운로드할 수 있습니다.

지원 통신 유닛(주1)(주2)(주3)SC-HG1-USB, SC-HG1-485
지원 OS(주4)(주5)Microsoft Windows® 11 (64bit),  Microsoft Windows® 10 (32bit / 64bit)
필요 메모리 용량

4GB 이상 (Windows® 11 64bit)
2GB 이상 (Windows® 10 32 bit)
4GB 이상 (Windows® 10 64 bit)

필요 HDD 용량200MB 이상
통신 인터페이스USB 2.0(SC-HG1-USB), RS-485(SC-HG1-485)

(주1) : HG-T Configuration Tool Ver. 1.20 이상에서 SC-HG1-485 지원.

(주2) : SC-HG1-USB와 SC-HG1-485는 동시에 사용할 수 없습니다.

(주3) : SC-HG1-485를 USB 연결로 사용하는 경우 USB2.0에서 RS-485로 바꾸는 변환기를 별도로 준비해 주십시오.

(주4) : Microsoft 및 Windows는 미국 Microsoft Corporation의 미국 및 기타 국가의 등록상표 또는 상표입니다.

(주5) : Microsoft사의 지원이 종료된 OS 버전은 지원 OS에서 제외됩니다.

------------------------------ Tab8 showing ------------------------------

회로・연결

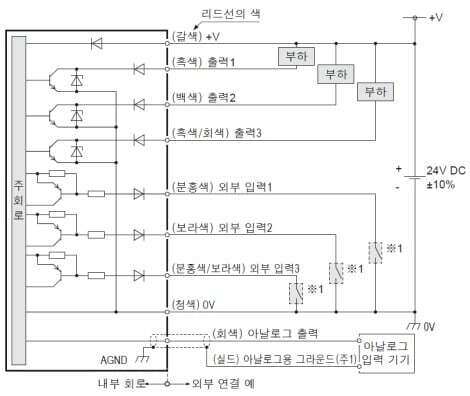

NPN 출력 타입

HG-TC101 / 모기

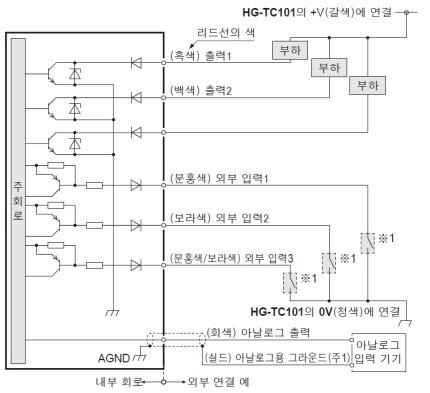

HG-TC111 / 자기

※ 1

(주1) : 아날로그 출력에는 실드선을 사용하십시오.

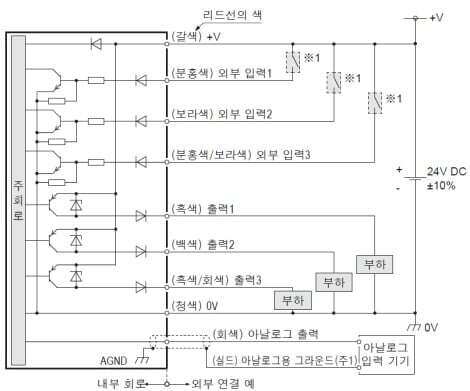

PNP 출력 타입

HG-TC101-P / 모기

HG-TC111-P / 자기

※ 1

(주1) : 아날로그 출력에는 실드선을 사용하십시오.

------------------------------ Tab9 showing ------------------------------

사용상의 주의

  • 이 웹사이트는 제품을 선정하기 위한 가이드이며, 사용 시에는 반드시 취급 설명서를 읽으십시오.
  • 본 제품을 인체 보호용 검출 장치로 사용하지 마십시오.
  • 인체 보호를 목적으로 하는 검출에는 OSHA, ANSI 및 IEC 등 각국의 인체 보호용에 관한 법률 및 규격에 적합한 제품을 사용하십시오.
  • 제품에 부속된 취급 설명에 기재된 이외의 방법으로 조작하지 마십시오. 규정 이외의 순서로 제어 및 조정하는 경우, 위험한 레이저 방사의 피폭을 초래할 수 있습니다.

사용자 매뉴얼 안내

'HG-T 시리즈 사용자 매뉴얼'이 준비되어 있습니다.
Web 사이트에서 다운로드할 수 있습니다.

레이저광에 관한 주의 사항

  • 이 제품은 IEC / EN / JIS / GB / KS 규격 및 FDA 규칙※의 클래스1 레이저 제품입니다. 위험하므로 레이저 광을 렌즈 등의 관찰 광학계를 통해 보지 마십시오.
  • 본 제품에는 설명 라벨 및 FDA 인증 및 식별 라벨이 부착되어 있습니다. 라벨의 내용에 따라 취급해 주십시오.

※FDA 규칙 Laser Notice No.56 규정에 따라 IEC 60825-1 Ed.3의 준거를 제외하고,  FDA 규칙(FDA 21 CFR 1040.10 및 1040.11)에 준거합니다.

레이저 제품의 안전 기준

  • 레이저 제품에 의해 사용자에게 장해가 발생하는 것을 미연에 방지하기 위해 IEC 규격, EN 규격, JIS 규격, GB 규격, KS 규격, FDA 규격에서는 각각 다음과 같은 기준을 제정했습니다.

    IEC : IEC 60825-1:2014

    EN : EN 60825-1:2014/A11:2021

    JIS : JIS C 6802:2014

    GB : GB 7247.1-2012

    KS : KS C IEC 60825-1:2014

    FDA : PART 1040.10, 1040.11(Laser Notice No.56 적용)

이 기준에서는 레이저 제품을 위험도에 따라 클래스로 분류하고, 클래스별로 실행해야 할 안전 예방 대책을 정하고 있습니다. 위 규격에 따라 HG-C 시리즈는 클래스1 레이저 제품에 해당합니다.

클래스 분류개요
클래스1합리적으로 예측 가능한 운전 조건에서 안전한 레이저.

(주) : 예기치 못한 고장이 발생한 경우에는 위험한 방사가 발생할 가능성이 있으므로 안전에 주의하십시오.

레이저광의 안전 방책

  • 레이저 제품을 안전하게 사용하기 위해 각 규격에서는 '레이저 제품의 안전 기준'을 규정하고 있습니다. 사용하시기 전에 내용을 확인해 주십시오.

HG-S와 HG-T의 조합 사용

HG-S 컨트롤러와 HG-T 컨트롤러를 조합하여 사용하는 경우는 아래 페이지를 참조하십시오.
>>HG-S와 HG-T의 조합 사용새창으로 열기

[센서 헤드] 설치

  • 센서 헤드의 투･수광면에 물이나 기름, 지문과 같이 빛을 굴절시키는 것 또는 먼지나 이물질과 같이 빛을 차단하는 것이 부착되지 않도록 하십시오.
  • 태양광과 같은 외란광이 센서 헤드 수광부에 직접 들어가지 않도록 하십시오. 특히 정밀도가 요구되는 경우에는 센서 헤드에 차광판 등을 설치해 사용하십시오.
  • 센서 헤드 투･수광면의 반대쪽 면에 시리얼 번호가 기재되어 있습니다. 시리얼 번호가 같은 투광기와 수광기를 조합해 사용하십시오.
  • 센서 헤드는 M3 나사를 사용하여 조임 토크 0.5N･m으로 설치하십시오. M3 나사는 별도로 준비하십시오.

[컨트롤러] 설치

설치 방법

  1. 설치부 뒷부분을 DIN 레일에 끼웁니다.
  2. 설치부 뒷부분을 DIN 레일에 누르면서 설치부 앞부분을 DIN 레일에 끼워 넣습니다.

분리 방법

  1. 본 제품을 잡고 앞쪽으로 누르며 밉니다.
  2. 앞부분을 들어 올리면 분리할 수 있습니다.

센서 헤드 연결 케이블 설치 방법
설치 방법

  1. 컨트롤러의 센서 헤드 연결 케이블용 커넥터에 센서 헤드 연결 케이블을 꽂습니다.

분리 방법

  1. 컨트롤러의 본체를 잡고 센서 헤드 연결 케이블 커넥터부의 잠금 해제 레버를 누르면서 앞쪽으로 당기면 분리할 수 있습니다.

(주1) : 분리 시 잠금 해제 레버를 누르지 않고 케이블부를 잡아당기면 케이블이 단선되거나, 커넥터가 파손될 수 있으므로 주의하십시오.

[컨트롤러] 연결

  • 모기에 자기를 연결하거나 분리할 때는 반드시 전원을 끈 상태에서 하십시오. 전원 ON 상태에서 연결하면 컨트롤러 파손의 원인이 됩니다.
  • 연결용 수커넥터는 연결용 암커넥터의 안쪽까지 확실하게 꽂아 주십시오. 연결이 불완전한 경우, 컨트롤러 파손의 원인이 됩니다.
  • 모기에 자기를 연결할 때는 NPN 타입끼리 또는 PNP 타입끼리 연결하십시오. 다른 출력 타입끼리는 연결할 수 없습니다.
  • 연결하는 경우에는 반드시 DIN 레일에 설치하십시오. 이때 엔드 플레이트 MS-DIN-E(별매)를 양끝에서 끼워 넣듯이 설치하십시오.
  • 컨트롤러 HG-TC□와 당사 접촉식 디지털 변위 센서 HG-S 시리즈의 컨트롤러 HG-SC□를 조합하여 사용하는 경우에는 반드시 2019년 2월 이후 생산된 새로운 컨트롤러 HG-SC□를 사용하십시오. 또한 모기와 가까운 쪽에 같은 시리즈의 자기를, 먼 쪽에 다른 시리즈의 자기를 연결하십시오.

[공통] 배선

  • 본 제품은 센서 헤드 HG-T□와 컨트롤러 HG-TC□를 조합하여 사용해야 사양을 충족시키도록 제작되었습니다. 다른 제품과의 조합은 사양을 충족시키지 못할 뿐만 아니라 고장 등의 원인이 됩니다.
  • 컨트롤러의 직류 전원에는 반드시 절연 트랜스 등으로 절연된 것을 사용하십시오.
  • 오토 트랜스(단권 트랜스) 등을 사용하면 단락되어 본체 및 전원이 파손될 우려가 있습니다. 또한, 설치·연결을 잘못하면 단락되어 본체나 전원이 파손될 우려가 있으므로 주의하십시오.
  • 배선 작업 및 증설 작업은 반드시 전원을 끈 상태에서 실시하십시오.
  • 배선 후 전원을 투입하기 전 배선 상태를 확인하십시오.
  • 고압선 또는 동력선과의 병행 배선이나 동일한 배선관의 사용은 피하십시오. 유도로 인한 오작동의 원인이 됩니다.
  • 전원 입력은 정격을 초과하지 않도록 전원 변동을 확인하십시오.
  • 시판되는 스위칭 레귤레이터를 전원에 사용하는 경우에는 반드시 전원의 프레임 그라운드(F.G.) 단자를 접지하십시오.
  • 케이블의 인출부를 무리하게 꺾거나 잡아 당기는 등 스트레스가 가해지지 않도록 주의하십시오.

[공통] 기타

  • 본 제품은 공업 환경에서 사용할 목적으로 개발/제조된 제품입니다.
  • 본 제품은 사양 범위 외에서 사용하지 마십시오. 사고 및 고장의 원인이 됩니다. 또한 수명이 현저히 저하됩니다.
  • 전원 투입 시 과도적 상태에서는 사용을 피하십시오.
  • 성능 확보를 위해 전원 투입 후 30분 이상 워밍업 시간을 두고 사용하십시오.
  • 본 제품(컨트롤러 및 센서 헤드 수광기)은 EEPROM을 채택하고 있습니다. EEPROM은 소모품으로 100만 회 이상 설정할 수 없습니다.
  • 실외에서 사용하지 마십시오.
  • 증기, 먼지 등이 많은 곳에서는 사용을 피하십시오.
  • 시너 등의 유기 용제가 닿지 않도록 주의하십시오.
  • 강한 산, 알칼리가 닿지 않도록 주의하십시오.
  • 기름, 유지가 닿지 않도록 주의하십시오.
  • 인화성, 폭발성 가스가 있는 환경에서는 사용할 수 없습니다.
  • 강한 전자계 안에서는 성능을 충족시킬 수 없는 경우가 있습니다.
  • 센서 헤드는 방침형이지만, 커넥터부는 구조상 방진, 방수, 내식성이 아니므로 물 속이나 강수 속에서는 측정할 수 없습니다. 사용 환경에 주의하십시오.
  • 본 제품은 정밀 기기입니다. 낙하 등의 충격을 가하지 마십시오. 고장의 원인이 됩니다.
  • 절대로 제품을 분해, 수리, 개조하지 마십시오.

MENU

최근 확인한 상품

최근 확인한 품번
