디지털 화이버 센서 FX-300

다운로드

기본 정보
주문 가이드
옵션
사양
치수도
검출 특성
화이버 일람
사용상의 주의

일부 수주 종료

종료 시기

2024년2월15일

수주 종료품: 적색 발광 타입

------------------------------ Tab1 showing ------------------------------

기본 정보

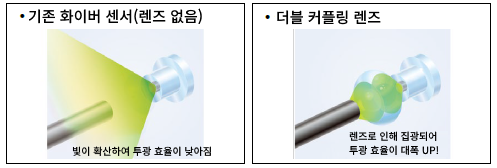

멈추지 않는 진화로 검출 성능 대폭 향상

UL,CE,UKCA를 취득했습니다.

CE : EMC 지령
UL : RECOGNITION 인정

기술·자료·견적

문의하기

------------------------------ Tab2 showing ------------------------------

주문 가이드

앰프 커넥터 타입

원터치 케이블은 커넥터 타입 앰프 본체에는 부속되어 있지 않습니다. 반드시 별도로 판매하는 원터치 케이블을 구입해 주십시오.

종류	형식명	투광 소자	출력
표준 타입
	FX-301B	청색 LED	NPN 트랜지스터 오픈 컬렉터
	FX-301BP	청색 LED	PNP 트랜지스터 오픈 컬렉터
	FX-301G	녹색 LED	NPN 트랜지스터 오픈 컬렉터
	FX-301GP	녹색 LED	PNP 트랜지스터 오픈 컬렉터
	FX-301H	적외 LED	NPN 트랜지스터 오픈 컬렉터
	FX-301HP	적외 LED	PNP 트랜지스터 오픈 컬렉터

원터치 케이블 FX-301□용

원터치 케이블은 커넥터 타입 앰프 본체에는 부속되어 있지 않습니다. 반드시 별도로 판매하는 원터치 케이블을 구입해 주십시오.

종류	형식명	내용
모케이블 (3심)	CN-73-C1	길이 1m	0.2mm² 3심 한쪽 커넥터 부착 캡타이어 케이블 케이블 외경: ø3.3mm
	CN-73-C2	길이 2m
	CN-73-C5	길이 5m
자케이블 (1심)	CN-71-C1	길이 1m	0.2mm² 1심 한쪽 커넥터 부착 캡타이어 케이블 케이블 외경: ø3.3mm
	CN-71-C2	길이 2m
	CN-71-C5	길이 5m

(주) : 2013년 3월 생산분부터 순차적으로 원터치 케이블의 재질이 UL 규격 적합품(난연 등급 VW-1)으로 변경됩니다.
・ 도체 공칭 단면적: 0.15mm²→0.2mm²
・ 시스 외경: ø3.0mm→ø3.3mm

모케이블

CN-73-C□

자케이블

CN-71-C□

원터치 케이블 FX-305(P)용

원터치 케이블은 커넥터 타입 앰프 본체에는 부속되어 있지 않습니다. 반드시 별도로 판매하는 원터치 케이블을 구입해 주십시오.

종류	형식명	내용
모케이블 (4심)	CN-74-C1	길이 1m	0.2mm² 4심 한쪽 커넥터 부착 캡타이어 케이블 케이블 외경: ø3.3mm
	CN-74-C2	길이 2m
	CN-74-C5	길이 5m
자케이블 (2심)	CN-72-C1	길이 1m	0.2mm² 2심 한쪽 커넥터 부착 캡타이어 케이블 케이블 외경: ø3.3mm
	CN-72-C2	길이 2m
	CN-72-C5	길이 5m

모케이블

CN-74-C□

자케이블

CN-72-C□

엔드 플레이트

엔드 플레이트는 앰프 본체에 부속되어 있지 않습니다. 연결 시에는 반드시 별도로 엔드 플레이트를 구입해 주십시오.

형상	형식명	내용
	MS-DIN-E	앰프를 연결할 때, 또는 DIN 레일 설치 상태로 인해 앰프가 움직일 때 양쪽 끝에서 앰프를 고정합니다. 연결 시에는 반드시 사용해 주십시오.

------------------------------ Tab3 showing ------------------------------

옵션

품명	형식명	내용
앰프 설치 브래킷	MS-DIN-2	앰프 전용 설치 브래킷입니다.
화이버 앰프 보호 씰 (주1)	FX-MB1	통신창용 씰 2장과 커넥터용 씰 1장 10세트 [통신창용 씰] 다른 앰프로부터의 통신 신호로 인한 오동작 방지 및 다른 앰프에 영향을 주지 않기 위해 사용합니다. [커넥터용 씰] 원터치 케이블의 브래킷부에 금속 등이 닿지 않도록 하기 위해 사용합니다.

(주1) : 화이버 앰프 보호 씰은 FX-301(P) 및 FX-305(P)에 부속되어 있습니다.

앰프 설치 브래킷

MS-DIN-2

화이버 앰프 보호 씰

FX-MB1

연결 커넥터(e-CON) 권장품 안내

(주)3M 재팬 제조
적합 커넥터: 37104-3101-000 FL

자세한 내용은 '3M™ 미니 클램프 커넥터 안내'를 참조하십시오.

------------------------------ Tab4 showing ------------------------------

사양

표준 타입

종류		표준 타입
종류		적색광	청색광	녹색광	적외광
형 식 명	NPN 출력	FX-301 (-C1)	FX-301B	FX-301G	FX-301H
형 식 명	PNP 출력	FX-301P (-C1)	FX-301BP	FX-301GP	FX-301HP
전원 전압		12~24V DC±10% 리플 P-P10% 이하
소비 전력		<적색광 / 적외광 타입> 통상 시: 960mW 이하(전원 전압 24V 시 소비 전류 40mA 이하), ECO 모드 선택 시: 600mW 이하(전원 전압 24V 시 소비 전류 25mA 이하) <청색광 / 녹색광 타입> 통상 시: 720mW 이하(전원 전압 24V 시 소비 전류 30mA 이하), ECO 모드 선택 시: 430mW 이하(전원 전압 24V 시 소비 전류 18mA 이하)
출력		<NPN 출력 타입> NPN 트랜지스터 · 오픈 컬렉터 ・최대 유입 전류: 100mA(연속 5대 이상인 경우 50mA) ・인가 전압: 30V DC 이하(출력 - 0V 간) ・잔류 전압: 1.5V 이하 (유입 전류 100mA에서 연결 5대 이상 50mA에서) <PNP 출력 타입> PNP 트랜지스터 · 오픈 컬렉터 ・최대 유출 전류: 100mA(연결 5대 이상인 경우 50mA) ・인가 전압: 30V DC 이하(출력 - +V 간) ・잔류 전압: 1.5V 이하 (유출 전류 100mA에서 연결 5대 이상 50mA에서)
	출력 동작	입광 시 ON / 비입광 시 ON 조그 스위치로 선택
	단락 보호	장착
응답 시간		65μs 이하[H-SP(적색광 타입만)], 150μs 이하(FAST), 250μs 이하[STD/S-D(적색광 타입만)], 2ms 이하(LONG) 조그 스위치로 선택
감도 설정 방법		2점 티칭 / 리미트 티칭 / 수동 조정 / 풀 오토 티칭 / 최대 감도 티칭
동작 표시등		주황색 LED(출력 ON 시 점등)
안정 표시등		녹색 LED(안정 입광 시, 안정 비입광 시 점등)

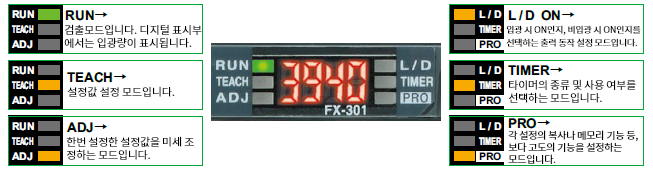

MODE 표시등		RUN: 녹색 LED, TEACH・ADJ・L/D・TIMER・PRO: 황색 LED
디지털 표시		4자리 적색 LED 표시
설정 감도 미세 조정 기능		장착
타이머 기능		가변 ON 딜레이 타이머 / OFF 딜레이 타이머 / 원샷 타이머 장착 유효 / 무효 변환식 [타이머 시간: 적색광 타입 약 0.5ms, 1~9999ms(청색광, 녹색광, 적외광 타입 약 0.5~500ms)
투광량 가변 기능		장착(적색광 타입만) (주3) FAST, STD, LONG: 4단계, H-SP: 3단계, S-D: 2단계
자동 간섭 방지 기능		장착 (화이버 4세트까지 밀착 설치 가능. 단, H-SP 모드 시 2세트까지) (주4)
내 환 경 성	사용 주위 온도	-10~+55℃(4~7대 밀착 시: -10~+50℃, 8~16대 밀착 시: -10~+45℃) (단, 결로 및 결빙이 없을 것), 보관 시: -20~+70℃
	사용 주위 습도	35~85%RH, 보관 시: 35~85%RH
	사용 주위 조도	백열 램프: 수광면 조도 3,000ℓx 이하
	내전압	AC1,000V 1분간 충전부 일괄 · 케이스 간(주5)
	절연 저항	DC250V 메가에서 20MΩ 이상 충전부 일괄 · 케이스 간(주5)
	내진동	내구 10~150Hz 복진폭 0.75mm XYZ 각 방향 2시간
	내충격	내구 98m/s²(약 10G) XYZ 각 방향 5회
투광 소자 (변조식)		적색 LED	청색 LED	녹색 LED	적외 LED
	발광 피크 파장	650nm	470nm	525nm	940nm
재질		케이스: 내열 ABS, 케이스 커버: 폴리카보네이트, MODE 키: 아크릴, 조그 스위치: 내열 ABS(FX-301B/G/H는 아크릴)
연결 방식		커넥터 연결식(주6) [FX-301(P)-C1は0.15mm² 3심 캡타이어 케이블 1m 부속]
배선 길이		0.3mm² 이상의 케이블로 전체 길이 100m (5~8대 증설 시: 50m, 9~16대 증설 시: 20m) 까지 가능
질량		본체 질량: 약 20g[케이블 타입 FX-301(P)-C1은 약 60g], 포장 질량: 약 25g[케이블 타입 FX-301(P)-C1은 약 65g]
부속품		FX-MB1 (앰프 보호 씰): 1세트	-

(주1) : 지정하지 않은 측정 조건은 사용 주위 온도=+23℃입니다.

(주2) : 1출력당 50mA입니다. 또한, 5대 이상 연결한 경우에는 25mA입니다.

(주3) : 전 모드 투광량 제로(투광 정지)로 할 수 있습니다.

(주4) : 간섭 방지 설정은 전원 투입 시에 자동으로 투광 타이밍이 설정됩니다.

(주5) : 내전압 및 절연 저항은 앰프 1대에서의 값입니다.

(주6) : 원터치 케이블은 부속되어 있지 않습니다. 반드시 별도로 판매하는 원터치 케이블을 구입해 주십시오.
FX-301(P)(-HS)용 모케이블(3심): CN-73-C1(케이블 길이 1m), CN-73-C2(케이블 길이 2m), CN-73-C5(케이블 길이 5m)
FX-301(P)(-HS)용 자케이블(1심): CN-71-C1(케이블 길이 1m), CN-71-C2(케이블 길이 2m), CN-71-C5(케이블 길이 5m)
FX-305(P)용 모케이블(4심): CN-74-C1(케이블 길이 1m), CN-74-C2(케이블 길이 2m), CN-74-C5(케이블 길이 5m)
FX-305(P)용 자케이블(2심): CN-72-C1(케이블 길이 1m), CN-72-C2(케이블 길이 2m), CN-72-C5(케이블 길이 5m)

고속 타입 / 고기능 타입

종류		고속 타입	고기능 타입
형 식 명	NPN 출력	FX-301-HS	FX-305
형 식 명	PNP 출력	FX-301P-HS	FX-305P
전원 전압		12~24V DC±10% 리플 P-P10% 이하
소비 전력		<적색광 / 적외광 타입> 통상 시: 960mW 이하(전원 전압 24V 시 소비 전류 40mA 이하), ECO 모드 선택 시: 600mW 이하(전원 전압 24V 시 소비 전류 25mA 이하) <청색광 / 녹색광 타입> 통상 시: 720mW 이하(전원 전압 24V 시 소비 전류 30mA 이하), ECO 모드 선택 시: 430mW 이하(전원 전압 24V 시 소비 전류 18mA 이하)
출력		<NPN 출력 타입> NPN 트랜지스터 · 오픈 컬렉터 ・최대 유입 전류: 100mA(연결 5대 이상인 경우 50mA) ・인가 전압: 30V DC 이하(출력 - 0V 간) ・잔류 전압: 1.5V 이하 (유입 전류 100mA에서 연결 5대 이상 50mA에서) <PNP 출력 타입> PNP 트랜지스터 · 오픈 컬렉터 ・최대 유출 전류: 100mA(연결 5대 이상인 경우 50mA) ・인가 전압: 30V DC 이하(출력 - +V 간) ・잔류 전압: 1.5V 이하 (유출 전류 100mA에서 연결 5대 이상 50mA에서)	<NPN 출력 타입> NPN 트랜지스터 · 오픈 컬렉터 2출력 ・최대 유입 전류: 각 50mA (주2) ・인가 전압: 30V DC 이하 (출력 - 0V 간) ・잔류 전압: 1.5V 이하 [유입 전류 50mA(주2)에서] <PNP 출력 타입> PNP 트랜지스터 · 오픈 컬렉터 2출력 ・최대 유출 전류: 각 50mA (주2) ・인가 전압: 30V DC 이하 (출력 - +V 간) ・잔류 전압: 1.5V 이하 [유출 전류 50mA(주2)에서]
	출력 동작	입광 시 ON / 비입광 시 ON 조그 스위치로 선택
	단락 보호	장착
응답 시간		35μs 이하(H-SP), 150μs 이하(FAST), 250μs 이하(STD/S-D), 2ms 이하(LONG) 조그 스위치로 선택	65μs 이하(H-SP), 150μs 이하(FAST), 250μs 이하(STD), 700μs 이하(STDF), 2.5ms 이하(LONG), 4.5ms 이하(U-LG) 조그 스위치로 선택
감도 설정 방법		2점 티칭 / 리미트 티칭 / 수동 조정 / 풀 오토 티칭 / 최대 감도 티칭	통상 모드: 2점 티칭 / 리미트 티칭 / 풀 오토 티칭 / 최대 감도 티칭 / 수동 조정 윈도 콤퍼레이터 모드: 티칭(1점, 2점, 3점) / 수동 조정
동작 표시등		주황색 LED(출력 ON 시 점등)
안정 표시등		녹색 LED(안정 입광 시, 안정 비입광 시 점등)	-
MODE 표시등		RUN: 녹색 LED, TEACH・ADJ・L/D・TIMER・PRO: 황색 LED
디지털 표시		4자리 적색 LED 표시
설정 감도 미세 조정 기능		장착
타이머 기능		가변 ON 딜레이 타이머 / OFF 딜레이 타이머 / 원샷 타이머 장착 유효 / 무효 변환식 [타이머 시간: 적색광 타입 약 0.5ms, 1~9999ms(청색광, 녹색광, 적외광 타입 약 0.5~500ms)	가변 ON 딜레이 타이머 / OFF 딜레이 타이머 / 원샷 타이머 / ON 딜레이 · OFF 딜레이 타이머 / ON 딜레이 · 원샷 타이머 장착 유효 / 무효 변환식 (타이머 시간 출력1: 0.5ms, 1~9999ms, 출력2: 0.5ms, 1~500ms)
투광량 가변 기능		장착(주3) FAST, STD, LONG: 4단계 H-SP, S-D: 2단계	장착(주3) FAST, STD, STDF, LONG, U-LG: 4단계 H-SP: 단계
자동 간섭 방지 기능		-	장착 [화이버 4세트까지 밀착 설치 가능 (단, U-LG 모드 시 8세트까지, H-SP 모드 시 2세트까지)](주4)
내 환 경 성	사용 주위 온도	-10~+55℃(4~7대 밀착 시: -10~+50℃, 8~16대 밀착 시: -10~+45℃) (단, 결로 및 결빙이 없을 것), 보관 시: -20~+70℃
	사용 주위 습도	35~85%RH, 보관 시: 35~85%RH
	사용 주위 조도	백열 램프: 수광면 조도 3,000ℓx 이하
	내전압	AC1,000V 1분간 충전부 일괄 · 케이스 간(주5)
	절연 저항	DC250V 메가에서 20MΩ 이상 충전부 일괄 · 케이스 간(주5)
	내진동	내구 10~150Hz 복진폭 0.75mm XYZ 각 방향 2시간
	내충격	내구 98m/s²(약 10G) XYZ 각 방향 5회
투광 소자 (변조식)		적색 LED	적색 LED
	발광 피크 파장	650nm	650nm
재질		케이스: 내열 ABS, 케이스 커버: 폴리카보네이트, MODE 키: 아크릴, 조그 스위치: 내열 ABS(FX-301B/G/H는 아크릴)
연결 방식		커넥터 연결식(주6) [FX-301(P)-C1은 0.15mm² 3심 캡타이어 케이블 1m 부속]
배선 길이		0.3mm² 이상의 케이블로 전체 길이 100m (5~8대 증설 시: 50m, 9~16대 증설 시: 20m) 까지 가능
재질		본체 질량: 약 20g[케이블 타입 FX-301(P)-C1은 약 60g], 포장 질량: 약 25g[케이블 타입 FX-301(P)-C1은 약 65g]
부속품		-	FX-MB1(앰프 보호 씰): 1세트

(주1) : 지정하지 않은 측정 조건은 사용 주위 온도=+23℃입니다.

(주2) : 1출력당 50mA입니다. 또한 5대 이상 연결한 경우에는 25mA입니다.

(주3) : 전 모드 투광량 제로(투광 정지)로 할 수 있습니다.

(주4) : 간섭 방지 기능 설정에서 "IP-2"로 설정한 경우에는 밀착 설치 가능 세트 수가 2배가 됩니다. 또한, 응답 시간도 2배가 되므로 주의해 주십시오.

(주5) : 내전압 및 절연 저항은 앰프 1대에서의 값입니다.

(주6) : 원터치 케이블은 부속되어 있지 않습니다. 반드시 별도로 판매하는 원터치 케이블을 구입해 주십시오.
FX-301(P)(-HS)용 모케이블(3심): CN-73-C1(케이블 길이 1m), CN-73-C2(케이블 길이 2m), CN-73-C5(케이블 길이 5m)
FX-301(P)(-HS)용 자케이블(1심): CN-71-C1(케이블 길이 1m), CN-71-C2(케이블 길이 2m), CN-71-C5(케이블 길이 5m)
FX-305(P)용 모케이블 (4심): CN-74-C1(케이블 길이 1m), CN-74-C2(케이블 길이 2m), CN-74-C5(케이블 길이 5m)
FX-305(P)용 자케이블(2심): CN-72-C1(케이블 길이 1m), CN-72-C2(케이블 길이 2m), CN-72-C5(케이블 길이 5m)

------------------------------ Tab5 showing ------------------------------

치수도

단위mm

FX-301□
FX-305(P)

앰프

(주1) : FX-305(P)는 출력1 동작 표시등(주황색)입니다.

(주2) : FX-305(P)는 출력2 동작 표시등(주황색)입니다.

(주3) : FX-301□는 3핀, FX-305(P)는 4핀입니다.

FX-301-C1
FX-301P-C1

앰프

CN-73-C□
CN-74-C□

모케이블(별매)

(주1) : CN-74-C□만 해당.

(주2) : CN-73-C□는 3심입니다.

CN-71-C□
CN-72-C□

자케이블(별매)

(주1) : CN-72-C□만 해당.

(주2) : CN-71-C□는 1심입니다.

MS-DIN-2

앰프 설치 브래킷(별매)

재질: SPCC(유니크롬 도금)

MS-DIN-E

엔드 플레이트(별매)

재질: 폴리카보네이트

------------------------------ Tab6 showing ------------------------------

검출 특성

※기타 특성도는 카탈로그 다운로드 사이트에서 다운로드할 수 있습니다.
>>카탈로그 다운로드

FT-31

수평 · 수직 방향 공통

FT-42

수평 · 수직 방향 공통

FT-A11

수평 방향

수직 방향

FT-E13

수평 · 수직 방향 공통

FT-S21

수평 · 수직 방향 공통

FD-41

수평 방향

수직 방향

FD-61

수평 방향

응답 속도	검출체의 크기 [mm]
U-LG	□400
STDF	□200
STD	□200
H-SP	□200

수직 방향

응답 속도	검출체의 크기 [mm]
U-LG	□400
STDF	□200
STD	□200
H-SP	□200

FD-62

수평 방향

응답 속도	검출체의 크기 [mm]
U-LG	□600
STDF	□400
STD	□400
H-SP	□200

수직 방향

응답 속도	검출체의 크기 [mm]
U-LG	□600
STDF	□400
STD	□400
H-SP	□200

FD-E13

수평 방향

수직 방향

FD-S31

수평 방향

수직 방향

------------------------------ Tab7 showing ------------------------------

화이버 일람

FX-300 시리즈의 경우 응답 시간은 아래와 같습니다.

검출 거리의 모드		H-SP	FAST	STD	LONG	S-D	STDF	U-LG
응답 시간	FX-301	65μs 이하	150μs 이하	250μs 이하	2ms 이하	250μs 이하	-	-
	FX-301-HS	35μs 이하	150μs 이하	250μs 이하	2ms 이하	250μs 이하	-	-
	FX-305	65μs 이하	150μs 이하	250μs 이하	2.5ms 이하	-	700μs 이하	4.5ms 이하
	FX-301B	-	150μs 이하	250μs 이하	2ms 이하	-	-	-
	FX-301G	-	150μs 이하	250μs 이하	2ms 이하	-	-	-
	FX-301H	-	150μs 이하	250μs 이하	2ms 이하	-	-	-

너트형

적색광 타입의 검출 거리

■투과형

화이버 형식명			검출 거리(mm) (주2)
			FX-301					FX-301-HS	FX-305
			LONG	STD	FAST	H-SP	S-D	H-SP	U-LG	STDF
너 트 형	M 3	FT-R31	290	130	95	49	49	(주1)	340	150
	M 4	FT-R43	710	290	210	110	110	(주1)	1,000	450
		FT-R41W	710	330	240	130	130	75	1,000	460
		FT-R42W	1,600	770	560	310	320	180	2,800	890
		FT-R44Y	710	290	210	110	110	(주1)	1,000	450
	M 6	FT-R60Y	1,800	830	610	335	350	(주1)	2,650	1,200

(주1) : 문의해 주십시오.

(주2) : 프리 컷 타입의 화이버는 말단부의 처리에 따라 검출 거리가 최대 20%까지 짧아질 수 있으므로 주의해 주십시오.

■반사형

화이버 형식명			검출 거리(mm) (주1)(주2)
			FX-301					FX-301-HS	FX-305
			LONG	STD	FAST	H-SP	S-D	H-SP	U-LG	STDF
너 트 형	M 3	FD-R31G	92	44	32	17	17	(주3)	160	75
		FD-R32EG	45	19	13	7	7	(주3)	60	25
		FD-R34EG	38	16	11	6	6	(주3)	51	21
		FD-R33EG	15	6	4	2	2	(주3)	17	8
	M 4	FD-R41	150	70	50	28	28	(주3)	230	100
	M 6	FD-R61Y	230	110	80	45	45	(주3)	350	160

(주1) : 프리 컷 타입의 화이버는 말단부의 처리에 따라 검출 거리가 최대 20%까지 짧아질 수 있으므로 주의해 주십시오.

(주2) : 검출 거리는 백색 무광택지에 대한 값입니다.

(주3) : 문의해 주십시오.

청색 / 녹색 / 적외광 타입의 검출 거리

■투과형

화이버 형식명			검출 거리(mm)(주1)
			FX-301B			FX-301G			FX-301H
			LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
너 트 형	M 3	FT-R31	45	23	15	24	12	8	23	11	8
	M 4	FT-R43	96	50	33	53	25	17	55	27	18
		FT-R41W	110	50	30	56	28	20	64	32	21
		FT-R42W	280	130	90	140	70	47	140	70	47
		FT-R44Y	96	50	33	53	25	17	55	27	18
	M 6	FT-R60Y	250	120	80	140	70	50	60	90	170

(주1) : 프리 컷 타입의 화이버는 말단부의 처리에 따라 검출 거리가 최대 20%까지 짧아질 수 있으므로 주의해 주십시오.

■반사형

화이버 형식명			검출 거리(mm)(주1)(주2)
			FX-301B			FX-301G			FX-301H
			LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
너 트 형	M 3	FD-R31G	17	8	5	8	4	2	9	4	2
		FD-R32EG	6	3	1.5	2	1	-	8	4	2.5
		FD-R34EG	5	2	1.5	2	1	-	6	3	2
		FD-R33EG	2	0.8	0.5	1	-	-	3	1.5	-
	M 4	FD-R41	24	1～13	1～9	1～15	1～8	3～6	14	1～6	1～3
	M 6	FD-R61Y	36	17	0.5～11	19	0.5～9	1～6	19	0.5～10	0.5～6

(주1) : 검출 거리의 표준 검출 물체는 화이버에 따라 다릅니다.

(주2) : 프리 컷 타입의 화이버는 말단부의 처리에 따라 검출 거리가 최대 20%까지 짧아질 수 있으므로 주의해 주십시오.

너트형 화이버에 대한 자세한 내용은 상세 페이지에서 확인하실 수 있습니다.
너트형 화이버 상품 정보 페이지를 참조해 주십시오.
>>너트형 화이버 상품 정보 페이지

고품질

적색광 타입의 검출 거리

■투과형

화이버 형식명			검출 거리(mm) (주1)
			FX-301/305
			U-LG	LONG	STDF	STD	FAST	H-SP	S-D
나사형	M3	FT-30	450	310	210	150	110	60	60
나사형	M4	FT-40	1,300	900	600	450	330	180	180
원주형	φ1.5	FT-S20	450	310	210	150	110	60	60
원주형	φ3	FT-S30	1,300	900	600	450	330	180	180

(주1) : 프리 컷 타입의 화이버는 말단부의 처리에 따라 검출 거리가 최대 20%까지 짧아질 수 있으므로 주의해 주십시오.

■반사형

화이버 형식명			검출 거리(mm) (주1) (주2)
			FX-301/305
			U-LG	LONG	STDF	STD	FAST	H-SP	S-D
나사형	M3	FD-30	170	110	70	50	40	20	18
	M4	FD-40	170	110	70	50	40	20	18
	M6	FD-60	500	350	240	160	130	70	70
원주형	φ3	FD-S30	170	110	70	50	40	20	18

(주1) : 검출 거리의 표준 검출 물체는 화이버에 따라 다릅니다.

(주2) : 프리 컷 타입의 화이버는 말단부의 처리에 따라 검출 거리가 최대 20%까지 짧아질 수 있으므로 주의해 주십시오.

청색 / 녹색 / 적외광 타입의 검출 거리

■투과형

화이버 형식명			검출 거리(mm) (주1)
			FX-301B			FX-301G			FX-301H
			LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
나사형	M3	FT-30	55	28	18	28	13	9	25	13	9
나사형	M4	FT-40	155	76	45	90	40	26	80	43	27
원주형	φ1.5	FT-S20	55	28	18	28	13	9	25	13	9
원주형	φ3	FT-S30	155	76	45	90	40	26	80	43	27

(주1) : 프리 컷 타입의 화이버는 말단부의 처리에 따라 검출 거리가 최대 20%까지 짧아질 수 있으므로 주의해 주십시오.

■반사형

화이버 형식명			검출 거리(mm) (주1) (주2)
			FX-301B			FX-301G			FX-301H
			LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
나사형	M3	FD-30	19	9	6	9	4.5	2.5	8	4	2.5
	M4	FD-40	19	9	6	9	4.5	2.5	8	4	2.5
	M6	FD-60	55	28	18	30	15	10	30	15	10
원주형	φ3	FD-S30	19	9	6	9	4.5	2.5	8	4	2.5

(주1) : 검출 거리의 표준 검출 물체는 화이버에 따라 다릅니다.

(주2) : 프리 컷 타입의 화이버는 말단부의 처리에 따라 최대 20%까지 짧아질 수 있으므로 주의해 주십시오.

고품질 화이버에 대한 자세한 내용은 상세 페이지에서 확인하실 수 있습니다.
고품질 화이버 상품 정보 페이지를 참조해 주십시오.
>>고품질 화이버 상품 정보 페이지

나사형

적색광 타입의 검출 거리

■투과형

화이버 형식명				검출 거리(mm)
				FX-301					FX-301-HS	FX-305
				LONG	STD	FAST	H-SP	S-D	H-SP	U-LG	STDF
나 사 형	M 3		FT-32	2,900	1,300	1,000	540	470	340	3,600	1,900
			FT-31	290	142	105	58	49	37	440	200
			FT-31W	230	100	65	30	30	20	300	130
	M 4		FT-43	1,400	610	440	240	250	130	1,900	800
			FT-42	800	400	285	160	150	90	1,100	550
			FT-42W	710	330	240	130	130	75	1,000	460
			FT-45X	1,100	570	410	230	230	90	1,600	780
		엘 보	FT-R40	710	330	240	130	130	80	1,000	470
	M 14	장 거 리	FT-140	19,600	16,000	16,000	8,700	8,700	8,500	19,600	19,600

■반사형

화이버 형식명				검출 거리(mm) (주1)
				FX-301					FX-301-HS	FX-305
				LONG	STD	FAST	H-SP	S-D	H-SP	U-LG	STDF
나 사 형	M 3		FD-34G	87	38	28	15	13	7	128	56
			FD-31	95	45	35	17	16	10	150	63
			FD-31W	40	20	15	8	10	5	60	30
			FD-32G	120	60	42	20	20	10	210	100
			FD-32GX	140	70	50	25	25	10	240	100
		극 세	FD-EG30	45	19	14	7	7	4	60	25
		극 세	FD-EG31	15	8	5	2.5	3	1.2	20	9
	M 4		FD-41	95	45	35	17	16	10	150	63
			FD-41W	220	95	70	35	40	20	300	140
			FD-42G	120	60	42	20	20	10	210	100
			FD-42GW	85	35	25	13	14	10	160	70
	M 6		FD-62	480	220	160	85	90	50	690	310
			FD-61	320	145	105	65	60	33	440	205
			FD-61W	220	95	70	35	40	20	300	140
			FD-61G	200	90	65	35	40	30	460	210
			FD-64X	200	85	60	35	35	17	270	100
		엘 보	FD-R60	240	120	90	45	45	25	310	170

(주1) : 검출 거리는 백색 무광택지에 대한 값입니다.

청색 / 녹색 / 적외광 타입의 검출 거리

■투과형

화이버 형식명				검출 거리(mm)
				FX-301B			FX-301G			FX-301H
				LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
나 사 형	M 3		FT-31	50	25	16	24	12	8	23	11	8
	M 3		FT-31W	31	15	10	15	8	5	18	8	5
	M 4		FT-43	220	110	75	120	61	43	140	74	48
			FT-42	150	75	40	80	35	24	75	40	25
			FT-42W	110	50	30	56	28	20	64	32	21
			FT-45X	130	65	45	70	34	25	160	79	53
		엘 보	FT-R40	110	54	36	55	26	20	58	30	20
	M 14	장 거 리	FT-140	8,100	4,000	3,100	5,000	2,400	1,600	3,700	2,000	1,400

■반사형

화이버 형식명				검출 거리(mm)
				FX-301B			FX-301G			FX-301H
				LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
나 사 형	M 3		FD-31	18	8	5	8	4	2	7	3	2
			FD-31W	7	4	1～2.5	5	1～2	-	6	3	-
			FD-32G	22	11	8	15	6	4	11	6	2
			FD-32GX	25	11	8	16	6	4	14	7	4
		극 세	FD-EG30	6	3	2	3	1.5	1	8	4	2.5
		극 세	FD-EG31	2	1	0.5	1	-	-	4	2	1
	M 4		FD-41	18	8	5	8	4	2	7	3	2
			FD-41W	32	1～15	1～9	17	1～7.5	1.5～4.5	18	1～9	1.5～5
			FD-42G	22	11	8	15	6	4	11	6	2
			FD-42GW	14	7	5	6	4	2	9	5	2
	M 6		FD-62	80	1～40	1～27	1～42	1～21	1～14	54	1～26	1～17
			FD-61	48	24	16	26	13	8	27	12	8
			FD-61W	32	1～15	1～9	17	1～7.5	1.5～4.5	18	1～9	1.5～5
			FD-61G	46	23	15	26	12	8	25	12	8
			FD-64X	32	0.5～16	0.5～10	0.5～16	0.5～8	0.5～5	27	22	14
		엘 보	FD-R60	42	20	0.5～13	21	0.5～10	0.5～7	27	12	8

(주1) : 검출 거리는 백색 무광택지에 대한 값입니다.

나사형 화이버에 대한 자세한 내용은 상세 페이지에서 확인하실 수 있습니다.
나사형 화이버 상품 정보 페이지를 참조해 주십시오.
>>나사형 화이버 상품 정보 페이지

원주형

적색광 타입의 검출 거리

■투과형

화이버 형식명				검출 거리(mm)
				FX-301					FX-301-HS	FX-305
				LONG	STD	FAST	H-SP	S-D	H-SP	U-LG	STDF
원 주 형	ø1		FT-S11	80	31	22	13	14	7	100	50
	ø1.5		FT-S22	510	235	175	95	80	58	750	340
			FT-S21	290	142	105	58	49	37	440	200
			FT-S21W	230	100	65	30	30	20	300	130
	ø2.5		FT-S32	2,400	1,100	840	460	510	260	3,600	1,500
	ø3		FT-S31W	710	330	240	130	130	75	1,000	460
	극 세	ø3	FT-E13	13	6	5	2	2	1.3	20	9
	극 세	ø3	FT-E23	65	31	22	12	12	7	95	42
	사이드 뷰	ø4	FT-V40	3,600	1,700	1,200	680	690	290	3,600	1,600

■반사형

화이버 형식명				검출 거리(mm) (주1)
				FX-301					FX-301-HS	FX-305
				LONG	STD	FAST	H-SP	S-D	H-SP	U-LG	STDF
원 주 형	ø1.5		FD-S21	50	25	19	9	9	4	80	40
	ø3		FD-S34G	87	38	28	15	13	7	128	56
			FD-S32	270	140	100	55	55	30	440	200
			FD-S32W	220	95	70	35	40	20	300	140
			FD-S31	95	45	35	17	16	10	150	63
			FD-S33GW	85	35	25	13	14	10	160	70
	극 세	ø1.5	FD-E13	11	6	4	2	2	1	15	7
	극 세	ø3	FD-E23	45	19	14	7	7	4	65	28

(주1) : 검출 거리는 백색 무광택지에 대한 값입니다.

청색 / 녹색 / 적외광 타입의 검출 거리

■투과형

화이버 형식명				검출 거리(mm)
				FX-301B			FX-301G			FX-301H
				LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
원 주 형	φ1		FT-S11	12	5	4	5	2.5	1.5	21	10	7
	φ1.5		FT-S21	50	25	16	24	12	8	23	11	8
	φ1.5		FT-S21W	31	15	10	15	8	5	18	8	5
	φ2.5		FT-S32	420	200	130	220	100	72	210	100	67
	φ3		FT-S31W	110	50	30	56	28	20	64	32	21
	극 세	φ3	FT-E13	2	1	-	1	-	-	2	1	-
	극 세	φ3	FT-E23	8	4	3	4	2	1	10	5	3
	사이드뷰	φ4	FT-V40	400	200	130	200	100	65	290	140	92

■반사형

화이버 형식명				검출 거리(mm)
				FX-301B			FX-301G			FX-301H
				LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
원 주 형	φ1.5		FD-S21	8	3.5	2	5	2	1.3	9	4	3
	φ3		FD-S32	48	24	16	26	13	8	27	12	8
			FD-S32W	32	1~15	1~9	17	1~7.5	1.5~4.5	18	1~9	1.5~5
			FD-S31	18	8	5	8	4	2	7	3	2
			FD-S33GW	14	7	5	6	4	2	9	5	2
	극 세	φ1.5	FD-E13	2	0.8	0.5	0.8	-	-	2	1	-
	극 세	φ3	FD-E23	6	3	2	3	1.5	1	8	4	2.5

(주1) : 검출 거리는 백색 무광택지에 대한 값입니다.

원주형 화이버에 대한 자세한 내용은 상세 페이지에서 확인하실 수 있습니다.
원주형 화이버 상품 정보 페이지를 참조해 주십시오.
>>원주형 화이버 상품 정보 페이지

슬리브

적색광 타입의 검출 거리

■투과형

화이버 형식명				검출 거리(mm)
				FX-301					FX-301-HS	FX-305
				LONG	STD	FAST	H-SP	S-D	H-SP	U-LG	STDF
나 사 형	M 3		FT-31S	290	140	100	55	49	35	440	200
나 사 형	M 4		FT-42S	800	400	285	160	150	90	1,100	550
원 주 형	극 세	φ3	FT-E13	13	6	5	2	2	1.3	20	9
	극 세	φ3	FT-E23	65	31	22	12	12	7	95	42
	사이드뷰	φ2	FT-V23	380	170	125	60	63	35	590	270
			FT-V25	200	90	60	35	35	20	310	130
			FT-V24W	90	40	30	13	15	7	120	55
		φ2.5	FT-V30	420	200	140	70	70	35	620	270

■반사형

화이버 형식명				검출 거리(mm) (주1)
				FX-301					FX-301-HS	FX-305
				LONG	STD	FAST	H-SP	S-D	H-SP	U-LG	STDF
나 사 형	극 세	M 3	FD-EG30S	45	19	14	7	7	4	60	25
	M 4		FD-41S	95	45	35	17	16	10	150	63
	M 4		FD-41SW	40	20	15	8	10	5	60	30
	M 6		FD-61S	320	145	105	60	60	30	440	205
원 주 형	극 세	φ1.5	FD-E13	11	6	4	2	2	1	15	7
	극 세	φ3	FD-E23	45	19	14	7	7	4	65	28
	사이드뷰	φ3	FD-V30	45	20	15	6	7	-	80	30
		φ3	FD-V30W	15	7	5	-	-	-	25	10
		φ5	FD-V50	100	45	32	15	16	-	170	55

(주1) : 검출 거리는 백색 무광택지에 대한 값입니다.

청색 / 녹색 / 적외광 타입의 검출 거리

■투과형

화이버 형식명				검출 거리(mm)
				FX-301B			FX-301G			FX-301H
				LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
나 사 형	M 3		FT-31S	50	25	16	24	12	8	23	11	8
나 사 형	M 4		FT-42S	150	75	40	70	35	24	75	40	25
원 주 형	극 세	φ3	FT-E13	2	1	-	1	-	-	2	1	-
	극 세	φ3	FT-E23	8	4	3	4	2	1	10	5	3
	사이드뷰	φ2	FT-V23	65	26	18	26	13	8	29	13	9
			FT-V25	25	12	9	16	7	5	15	8	4
			FT-V24W	6	2	-	3	-	-	3	-	-
		φ2.5	FT-V30	80	40	22	40	14	8	47	19	9

■반사형

화이버 형식명				검출 거리(mm) (주1)
				FX-301B			FX-301G			FX-301H
				LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
나 사 형	극 세	M 3	FD-EG30S	6	3	2	3	1.5	1	8	4	2.5
	M 4		FD-41S	18	8	5	8	4	2	7	3	2
	M 4		FD-41SW	9	1~4	1~2.5	1~4	1~2	-	6	1~3	-
	M 6		FD-61S	48	24	16	26	13	8	27	12	8
원 주 형	극 세	φ1.5	FD-E13	2	0.8	0.5	0.8	-	-	2	1	-
	극 세	φ3	FD-E23	6	3	2	3	1.5	1	8	4	2.5
	사이드뷰	φ3	FD-V30	9	-	-	-	-	-	-	-	-
		φ3	FD-V30W	-	-	-	-	-	-	-	-	-
		φ5	FD-V50	12	-	-	6	-	-	6	-	-

(주1) : 검출 거리는 백색 무광택지에 대한 값입니다.

슬리브 화이버에 대한 자세한 내용은 상세 페이지에서 확인하실 수 있습니다.
슬리브 화이버 상품 정보 페이지를 참조해 주십시오.
>>슬리브 화이버 상품 정보 페이지

플랫형

적색광 타입의 검출 거리

■투과형

화이버 형식명			검출 거리(mm)
			FX-301					FX-301-HS	FX-305
			LONG	STD	FAST	H-SP	S-D	H-SP	U-LG	STDF
플 랫 형		FT-Z30H	3,100	1,600	1,100	650	670	330	3,600	2,200
		FT-Z30HW	3,100	1,500	1,000	590	610	330	3,600	2,200
		FT-Z30E	3,100	1,600	1,100	650	670	280	3,600	2,100
		FT-Z30EW	2,700	1,200	900	500	500	160	3,600	1,400
		FT-Z30	1,900	850	620	330	340	160	2,600	1,100
		FT-Z30W	1,400	640	460	250	260	110	2,000	890
	보 스 부 착	FT-Z20W	570	250	180	90	90	50	830	370
		FT-Z20HBW	290	130	90	50	50	20	400	160
		FT-Z40W	1,300	630	460	240	260	120	1,900	900
		FT-Z40HBW	710	330	240	130	130	75	1,000	460

■반사형

화이버 형식명			검출 거리(mm)
			FX-301					FX-301-HS	FX-305
			LONG	STD	FAST	H-SP	S-D	H-SP	U-LG	STDF
플 랫 형	보 스 부 착	FD-Z20W	1~59	3~27	3~19	-	-	-	1~87	2~39
		FD-Z20HBW	1~70	2~30	2.5~20	3~10	3~10	-	1~70	1~32.2
		FD-Z40W	180	1~87	1~63	2.5~32	2.5~32	4~15	270	120
		FD-Z40HBW	0.5~230	1~100	1~70	1~40	1~40	4~20	350	1~160

(주1) : 검출 거리는 백색 무광택지에 대한 값입니다.

청색 / 녹색 / 적외광 타입의 검출 거리

■투과형

화이버 형식명			검출 거리(mm)
			FX-301B			FX-301G			FX-301H
			LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
플 랫 형		FT-Z30H	650	310	200	340	160	110	330	160	100
		FT-Z30HW	540	260	170	260	120	88	290	140	92
		FT-Z30E	540	250	170	270	130	91	280	140	88
		FT-Z30EW	540	260	170	260	120	88	290	140	92
		FT-Z30	320 (주2)	150 (주2)	100 (주2)	160 (주2)	82 (주2)	55 (주2)	140	72	47
		FT-Z30W	250 (주2)	120 (주2)	80 (주2)	120 (주2)	60 (주2)	41 (주2)	100	52	34
	보 스 부 착	FT-Z20W	82	37	23	44	18	11	100	50	32
		FT-Z20HBW	39	19	12	20	10	6	40	15	12
		FT-Z40W	180	90	60	90	50	35	100	50	30
		FT-Z40HBW	110	50	30	56	28	20	64	32	21

■반사형

화이버 형식명			검출 거리(mm)
			FX-301B			FX-301G			FX-301H
			LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
플 랫 형	보 스 부 착	FD-Z20W	-	-	-	-	-	-	5~8	-	-
		FD-Z20HBW	4~10	-	-	-	-	-	3~11	4~6	-
		FD-Z40W	4~20	-	-	4~14	-	-	5~10	-	-
		FD-Z40HBW	1~36	3~17	3~11	2~19	3~8	4~5	2~20	3~10	4~5.5

(주1) : 검출 거리는 백색 무광택지에 대한 값입니다.

(주2) : 2015년 6월 생산분부터 변경됩니다. 변경 전 제품에 대한 값은 아래를 참조해 주십시오.

<2015년 5월 이전 생산분>

화이버 형식명		검출 거리(mm)
		FX-301B			FX-301G
		LONG	STD	FAST	LONG	STD	FAST
플랫형	FT-Z30	120	60	40	96	45	30
플랫형	FT-Z30W	83	40	25	73	36	25

플랫형 화이버에 대한 자세한 내용은 상세 페이지에서 확인하실 수 있습니다.
플랫형 화이버 상품 정보 페이지를 참조해 주십시오.
>>플랫형 화이버 상품 정보 페이지

협광망

적색광 타입의 검출 거리

■투과형

화이버 형식명			검출 거리(mm)
			FX-301					FX-301-HS	FX-305
			LONG	STD	FAST	H-SP	S-D	H-SP	U-LG	STDF
협광망		FT-KS40	3,600	2,700	1,900	1,000	850	510	3,600	3,600
	사이드뷰	FT-KV40	3,600	2,500	1,800	1,000	1,000	630	3,600	3,200
		FT-KV40W	3,600	2,000	1,400	790	810	490	3,600	3,200
		FT-KV26	710	310	20	120	120	35	800	340

■미러 반사형

화이버 형식명			검출 거리(mm) (주1)
			FX-301					FX-301-HS	FX-305
			LONG	STD	FAST	H-SP	S-D	H-SP	U-LG	STDF
편광 필터 부착		FR-Z50HW	100~810	100~580	100~490	100~340	100~270	-	100~920	100~660
웨이퍼 매핑		FR-KZ22E	15~330	15~210	15~170	15~80	15~90	15~24	15~370	15~240
협광망	헤드 ON	FR-KZ50H	20~300	20~200	20~200	20~200	20~200	20~100	20~350	20~250
협광망	사이드 ON	FR-KZ50E	20~300	20~200	20~200	20~200	20~200	20~100	20~350	20~250

(주1) : 검출 거리는 제품에 동봉된 반사 미러의 설치 가능 범위입니다. 검출 물체의 검출은 반사 미러 설치 가능 범위 이하에서도 가능합니다.

■반사형

화이버 형식명		검출 거리(mm)
		FX-301					FX-301-HS	FX-305
		LONG	STD	FAST	H-SP	S-D	H-SP	U-LG	STDF
초거리	FD-Z50HW	10~540	10~250	10~190	15~100	15~100	-	10~870	10~400

청색 / 녹색 / 적외광 타입의 검출 거리

■투과형

화이버 형식명			검출 거리(mm)
			FX-301B			FX-301G			FX-301H
			LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
협광망		FT-KS40	740	280	220	420	180	81	460	190	95
	사이드뷰	FT-KV40	710	270	210	420	180	100	290	120	53
		FT-KV40W	860	400	260	420	210	140	490	240	140
		FT-KV26	81	36	21	44	8	-	53	19	-

■미러 반사형

화이버 형식명			검출 거리(mm) (주1)
			FX-301B			FX-301G			FX-301H
			LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
편광 필터 부착		FR-Z50HW	-	-	-	-	-	-	100~410	-	-
웨이퍼 매핑		FR-KZ22E	-	-	-	-	-	-	-	-	-
협광망	헤드 ON	FR-KZ50H	20~140	20~70	20~52	20~90	20~40	-	20~80	20~43
협광망	사이드 ON	FR-KZ50E	20~160	20~100	20~60	20~110	20~54	-	20~100	20~33

(주1) : 검출 거리는 제품에 동봉된 반사 미러의 설치 가능 범위입니다. 검출 물체의 검출은 반사 미러 설치 가능 범위 이하에서도 가능합니다.

■반사형

화이버 형식명		검출 거리(mm)
		FX-301B			FX-301G			FX-301H
		LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
초거리	FD-Z50HW	-	-	-	-	-	-	-	-	-

협광망 화이버에 대한 자세한 내용은 상세 페이지에서 확인하실 수 있습니다.
협광망 화이버 상품 정보 페이지를 참조해 주십시오.
>>협광망 화이버 상품 정보 페이지

영역

적색광 타입의 검출 거리

■투과형

화이버 형식명		검출 거리(mm)
		FX-301					FX-301-HS	FX-305
		LONG	STD	FAST	H-SP	S-D	H-SP	U-LG	STDF
스크린	FT-A32	3,600	3,600	3,600	2,900	2,900	1,400	3,600	3,600
	FT-A32W	3,600	3,600	3,600	2,000	2,100	900	3,600	3,600
	FT-A11	3,600	2,700	1,800	1,100	1,000	640	3,600	3,600
	FT-A11W	3,600	3,100	2,300	1,200	1,200	680	3,600	3,600
어레이	FT-AL05	680	330	230	130	130	70	760	340

■반사형

화이버 형식명		검출 거리(mm) (주1)
		FX-301					FX-301-HS	FX-305
		LONG	STD	FAST	H-SP	S-D	H-SP	U-LG	STDF
스크린	FD-A16	200	150	100	45	50	25	230	150
어레이	FD-AL11	250	110	80	40	40	20	360	160

(주1) : 검출 거리는 백색 무광택지에 대한 값입니다.

청색 / 녹색 / 적외광 타입의 검출 거리

■투과형

화이버 형식명		검출 거리(mm)
		FX-301B			FX-301G			FX-301H
		LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
스크린	FT-A32	1,800	710	400	970	320	180	910	340	150
	FT-A32W	2,000	830	420	1,000	350	180	910	340	150
	FT-A11	880	420	270	430	220	120	500	220	120
	FT-A11W	820	420	280	460	220	140	520	240	140
어레이	FT-AL05	100	48	32	56	27	18	54	27	18

■반사형

화이버 형식명		검출 거리(mm) (주1)
		FX-301B			FX-301G			FX-301H
		LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
스크린	FD-A16	19	14	-	20	13	-	18	15	-
어레이	FD-AL11	33	16	10	18	8	4.5	12	10	6

(주1) : 검출 거리는 백색 무광택지에 대한 값입니다.

영역 화이버에 대한 자세한 내용은 상세 페이지에서 확인하실 수 있습니다.
영역 화이버 상품 정보 페이지를 참조해 주십시오.
>>영역 화이버 상품 정보 페이지

한정 반사형

적색광 타입의 검출 거리

■반사형

화이버 형식명		검출 거리(mm) (주1)
		FX-301					FX-301-HS	FX-305
		LONG	STD	FAST	H-SP	S-D	H-SP	U-LG	STDF
유리 기판 검출	FD-L32H	0～50	15～35	16～29	-	-	-	0～60	0～36
	FD-L30A	0～43	0～37	0～32	0～26	0～26	2～15	0～50	0～40
	FD-L31A	4～33	5～32	5～32	6～18	6～18	-	4～33	5～32
	FD-L22A	0～23	0～23	0～19	1～17	1～17	2～13	0～26	0～23
	FD-L23	0～30	0～30	1～28	2～27	2～27	4～18	0～30	0～30
	FD-L11	0～8	0～7	0～7	0～6	0～6	0～5	0～9	0～8
	FD-L10	0～4.5	0～4	0～3.8	0～3.5	0～3.5	0～3	0～4.7	0～4.5
	FD-L21	2～18	3～16	3～15	4～11	5～11	-	2～19	2～16
	FD-L21W	3～14	6～12	7～12	-	-	-	3～14.5	4～14
범용	FD-L20H	2～23	4～14	4.5～11	5～8.5	4.8～9.5	5～7.5	1～29	3～17
초소형	FD-L12W	0.5～8	1～5.5	1～5	-	-	-	0.5～9	1～6.5

(주1) : 검출 거리는 투명 유리판 100×100×t0.7mm(FD-L32H는 R 단면, FD-L21 및 FD-L21W는 t2mm) [FD-L20H는 백색 무광택지, FD-L10은 실리콘 웨이퍼 100×100mm]에 대한 값입니다.

청색 / 녹색 / 적외광 타입의 검출 거리

■반사형

화이버 형식명		검출 거리(mm) (주1)
		FX-301B			FX-301G			FX-301H
		LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
유리 기판 검출	FD-L32H	-	-	-	-	-	-	-	-	-
	FD-L30A	-	-	-	-	-	-	-	-	-
	FD-L31A	-	-	-	-	-	-	-	-	-
	FD-L22A	-	-	-	-	-	-	-	-	-
	FD-L23	-	-	-	-	-	-	-	-	-
	FD-L11	7	6.5	0.5～5.5	6.5	1～4	-	6.5	1～4.5	-
	FD-L10	0～3.5	0～3	0.5～2.5	0～3	1～2	-	0～3	1～2	-
	FD-L21	-	-	-	-	-	-	-	-	-
	FD-L21W	-	-	-	-	-	-	-	-	-
범용	FD-L20H	4.5～10	5～9	5.5～8	5～9	5.5～8	-	4.9～8.5	-	-
초소형	FD-L12W	-	-	-	-	-	-	-	-	-

한정 반사형 화이버에 대한 자세한 내용은 상세 페이지에서 확인하실 수 있습니다.
한정 반사형 화이버 상품 정보 페이지를 참조해 주십시오.
>>한정 반사형 화이버 상품 정보 페이지

미러 반사형

적색광 타입의 검출 거리

■미러 반사형

화이버 형식명			검출 거리(mm) (주1)
			FX-301					FX-301-HS	FX-305
			LONG	STD	FAST	H-SP	S-D	H-SP	U-LG	STDF
편광 필터 부착		FR-Z50HW	100~810	100~580	100~490	100~340	100~270	-	100~920	100~660
웨이퍼 매핑		FR-KZ22E	15~330	15~210	15~170	15~80	15~90	15~24	15~370	15~240
협광망	헤드 ON	FR-KZ50H	20~300	20~200	20~200	20~200	20~200	20~100	20~350	20~250
협광망	사이드 ON	FR-KZ50E	20~300	20~200	20~200	20~200	20~200	20~100	20~350	20~250

(주1) : 검출 거리는 제품에 동봉된 반사 미러의 설치 가능 범위입니다. 검출 물체의 검출은 반사 미러 설치 가능 범위 이하에서도 가능합니다.

청색 / 녹색 / 적외광 타입의 검출 거리

■미러 반사형

화이버 형식명			검출 거리(mm) (주1)
			FX-301B			FX-301G			FX-301H
			LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
편광 필터 부착		FR-Z50HW	-	-	-	-	-	-	100~410	-	-
웨이퍼 매핑		FR-KZ22E	-	-	-	-	-	-	-	-	-
협광망	헤드 ON	FR-KZ50H	20~140	20~70	20~52	20~90	20~40	-	20~80	20~43
협광망	사이드 ON	FR-KZ50E	20~160	20~100	20~60	20~110	20~54	-	20~100	20~33

(주1) : 검출 거리는 제품에 동봉된 반사 미러의 설치 가능 범위입니다. 검출 물체의 검출은 반사 미러 설치 가능 범위 이하에서도 가능합니다.

미러 반사형 화이버에 대한 자세한 내용은 상세 페이지에서 확인하실 수 있습니다.
미러 반사형 화이버 상품 정보 페이지를 참조해 주십시오.
>>미러 반사형 화이버 상품 정보 페이지

내약품

적색광 타입의 검출 거리

■투과형

화이버 형식명		검출 거리(mm) (주1)
		FX-301/305
		U-LG	LONG	STDF	STD	FAST	H-SP	S-D
내약품	FT-Z802Y	3,500	3,500	3,000	1,500	1,000	500	530
	FT-HL80Y	3,500 (주2)	3,500 (주2)	1,800	1,350	900	450	480
	FT-L80Y	3,500	3,500	2,000	1,500	1,000	500	530
	FT-V80Y	1,000	800	500	400	280	120	140

(주1) : 프리 컷 타입의 화이버는 말단부의 처리에 따라 검출 거리가 최대 20%까지 짧아질 수 있으므로 주의해 주십시오.

(주2) : 화이버의 길이 관계로 실용상 3,500mm 이하로 했습니다.

■반사형

화이버 형식명		검출 거리(mm) (주1)(주2)
		FX-301/305
		U-LG	LONG	STDF	STD	FAST	H-SP	S-D
내약품	FD-S60Y	410	360	250	170	120	65	70

(주1) : 프리 컷 타입의 화이버는 말단부의 처리에 따라 검출 거리가 최대 20%까지 짧아질 수 있으므로 주의해 주십시오.

(주2) : 검출 거리는 백색 무광택지에 대한 값입니다.

청색 / 녹색 / 적외광 타입의 검출 거리

■투과형

화이버 형식명		검출 거리(mm) (주1)
		FX-301B			FX-301G			FX-301H
		LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
내약품	FT-Z802Y	320	160	120	160	80	60	320	160	120
	FT-HL80Y	80	40	25	110	55	40	1,100	550	350
	FT-L80Y	160	80	50	160	80	50	400	200	150
	FT-V80Y	120	60	35	80	40	25	75	38	24

(주1) : 프리 컷 타입의 화이버는 말단부의 처리에 따라 검출 거리가 최대 20%까지 짧아질 수 있으므로 주의해 주십시오.

■반사형

화이버 형식명		검출 거리(mm) (주1)(주2)
		FX-301B			FX-301G			FX-301H
		LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
내약품	FD-S60Y	50	20	3～12	28	3～9	-	30	2～13	5～6.5

(주1) : 검출 거리의 표준 검출 물체는 화이버에 따라 다릅니다.

(주2) : 프리 컷 타입의 화이버는 말단부의 처리에 따라 검출 거리가 최대 20%까지 짧아질 수 있으므로 주의해 주십시오.

내약품 화이버에 대한 자세한 내용은 상세 페이지에서 확인하실 수 있습니다.
내약품 화이버 상품 정보 페이지를 참조해 주십시오.
>>내약품 화이버 상품 정보 페이지

내열

적색광 타입의 검출 거리

■투과형

종류	내열 온도	화이버 형식명	검출 거리(mm) (주1)
			FX-301/305
			U-LG	LONG	STDF	STD	FAST	H-SP	S-D
내열	350℃	FT-H35-M2	750	550	330	280	200	85	90
	350℃	FT-H35-M2S6	750	550	330	280	200	85	90
	200℃	FT-H20W-M1	420	310	180	140	100	40	50
	200℃	FT-H20-M1	750	550	320	280	200	85	90
	130℃	FT-H13-FM2	1,200	880	550	440	300	150	155
내열 · 조인트	200℃	FT-H20-J20-S	530	390	225	200	140	60	60
		FT-H20-J30-S	530	390	225	200	140	60	60
		FT-H20-J50-S	530	390	225	200	140	60	60
		FT-H20-VJ50-S	840	550	370	280	200	90	90
		FT-H20-VJ80-S	840	550	370	280	200	90	90

(주1) : 프리 컷 타입의 화이버는 말단부의 처리에 따라 검출 거리가 최대 20%까지 짧아질 수 있으므로 주의해 주십시오.

■반사형

종류		내열 온도	화이버 형식명	검출 거리(mm) (주1)
				FX-301/305
				U-LG	LONG	STDF	STD	FAST	H-SP	S-D
내열	나사형	350℃	FD-H35-M2	300	270	150	140	100	35	47
			FD-H35-M2S6	300	270	150	140	100	35	47
			FD-H35-20S	190	160	80	80	57	20	26
		200℃	FD-H20-M1	300	270	150	140	100	35	47
		200℃	FD-H20-21	300	270	150	140	100	35	47
		130℃	FD-H13-FM2	410	310	200	140	100	55	47
	한정 반사형 유리 기판 검출	300℃	FD-H30-L32	0~20	0~15	0~10	0~10	1~8	사용 불가	2~6
		250℃	FD-H25-L43	3~28	3~25	4~23	4~20	4~19	4~16	4~16
		250℃	FD-H25-L45	5~42	6~41	6~40	7~38	-	-	-
		180℃	FD-H18-L31	0~20	0~15	0~10	0~10	1~8	사용 불가	2~6

(주1) : 프리 컷 타입의 화이버는 말단부의 처리에 따라 검출 거리가 최대 20%까지 짧아질 수 있으므로 주의해 주십시오.

청색 / 녹색 / 적외광 타입의 검출 거리

■투과형

종류	내열 온도	화이버 형식명	검출 거리(mm) (주1)
			FX-301B			FX-301G			FX-301H
			LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
내열	350℃	FT-H35-M2	100	50	35	50	25	18	550	280	160
	350℃	FT-H35-M2S6	100	50	35	50	25	18	550	280	160
	200℃	FT-H20W-M1	44	22	14	22	11	7	220	100	70
	200℃	FT-H20-M1	100	50	35	50	25	18	550	280	160
	130℃	FT-H13-FM2	72	36	26	32	16	10	70	35	25
내열 · 조인트	200℃	FT-H20-J20-S	60	20	-	35	-	-	20	-	-
		FT-H20-J30-S	60	20	-	35	-	-	20	-	-
		FT-H20-J50-S	60	20	-	35	-	-	20	-	-
		FT-H20-VJ50-S	85	30	-	50	-	-	30	-	-
		FT-H20-VJ80-S	85	30	-	50	-	-	30	-	-

(주1) : 프리 컷 타입의 화이버는 말단부의 처리에 따라 검출 거리가 최대 20%까지 짧아질 수 있으므로 주의해 주십시오.

■반사형

종류		내열 온도	화이버 형식명	검출 거리(mm) (주1)
				FX-301B			FX-301G			FX-301H
				LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
내열	나사형	350℃	FD-H35-M2	36	18	12	20	10	7	140	70	45
			FD-H35-M2S6	36	18	12	20	10	7	140	70	45
			FD-H35-20S	22	11	7	12	6	4	80	40	28
		200℃	FD-H20-M1	36	18	12	20	10	7	140	70	45
		200℃	FD-H20-21	36	18	12	20	10	7	140	70	45
		130℃	FD-H13-FM2	20	11	7	20	11	7	25	12	8
	한정 반사형 유리 기판 검출	300℃	FD-H30-L32	-	-	-	-	-	-	-	-	-
		250℃	FD-H25-L43	-	-	-	-	-	-	-	-	-
		250℃	FD-H25-L45	-	-	-	-	-	-	-	-	-
		180℃	FD-H18-L31	-	-	-	-	-	-	-	-	-

(주1) : 프리 컷 타입의 화이버는 말단부의 처리에 따라 검출 거리가 최대 20%까지 짧아질 수 있으므로 주의해 주십시오.

내열 화이버에 대한 자세한 내용은 상세 페이지에서 확인하실 수 있습니다.
내열 화이버 상품 정보 페이지를 참조해 주십시오.
>>내열 화이버 상품 정보 페이지

원터치 설치 방식 내진공

적색광 타입의 검출 거리

■투과형

화이버 형식명			검출 거리(mm)(주1)
			FX-301/305
			U-LG	LONG	STDF	STD	FAST	H-SP	S-D
내진공	투과형	FT-40V	350	250	150	125	90	50	40

(주1) : 대기측 화이버 FT-J9(별매)는 프리 컷 타입입니다. 프리 컷 타입의 화이버는 말단부의 처리에 따라 검출 거리가 최대 20%까지 짧아질 수 있으므로 주의해 주십시오.

■반사형

화이버 형식명			검출 거리(mm)(주1)
			FX-301/305
			U-LG	LONG	STDF	STD	FAST	H-SP	S-D
내진공	장거리 반사형	FD-KZ50V	20～300	20～200	20～150	25～100	30～100	-	-
내진공	한정 반사형	FD-L10V	1.5～6	0～8	0～11	1.5～5	2～4	-	-

청색 / 녹색 / 적외광 타입의 검출 거리

■투과형

화이버 형식명			검출 거리(mm)(주1)
			FX-301B			FX-301G			FX-301H
			LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
내진공	투과형	FT-40V	40	20	-	20	-	-	20	-	-

■반사형

화이버 형식명			검출 거리(mm)(주1)
			FX-301B			FX-301G			FX-301H
			LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
내진공	장거리 반사형	FD-KZ50V	30～40	-	-	-	-	-	-	-	-
내진공	한정 반사형	FD-L10V	-	-	-	-	-	-	-	-	-

원터치 설치 방식 내진공 화이버에 대한 자세한 내용은 상세 페이지에서 확인하실 수 있습니다.

원터치 설치 방식 내진공 화이버 상품 정보 페이지를 참조해 주십시오.

>>원터치 설치 방식 내진공 화이버 상품 정보 페이지

내진공

적색광 타입의 검출 거리

■투과형

화이버 형식명			검출 거리(mm)
			FX-301/305
			U-LG	LONG	STDF	STD	FAST	H-SP	S-D
내진공	투과형	FT-H30-M1V-S	350	250	150	125	90	50	40

■반사형

화이버 형식명			검출 거리(mm)
			FX-301/305
			U-LG	LONG	STDF	STD	FAST	H-SP	S-D
내진공	반사형	FD-H30-KZ1V-S	20~300	20~200	20~150	25~130	30~100	사용 불가	사용 불가
내진공	한정 반사형	FD-H30-L32V-S	0~11	0~8	1.5~6	1.5~5	2~4	사용 불가	사용 불가

청색 / 녹색 / 적외광 타입의 검출 거리

■투과형

화이버 형식명			검출 거리(mm)
			FX-301B			FX-301G			FX-301H
			LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
내진공	투과형	FT-H30-M1V-S	40	20	-	20	-	-	20	-	-

■반사형

화이버 형식명			검출 거리(mm)
			FX-301B			FX-301G			FX-301H
			LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
내진공	반사형	FD-H30-KZ1V-S	30～40	-	-	-	-	-	-	-	-
내진공	한정 반사형	FD-H30-L32V-S	-	-	-	-	-	-	-	-	-

내진공 화이버에 대한 자세한 내용은 상세 페이지에서 확인하실 수 있습니다.
내진공 화이버 상품 정보 페이지를 참조해 주십시오.
>>내진공 화이버 상품 정보 페이지

수주 종료품

메탈 제로

적색광 타입의 검출 거리

■투과형

화이버 형식명			검출 거리(mm) (주1)
			FX-301/305
			U-LG	LONG	STDF	STD	FAST	H-SP	S-D
나사형	M4	FT-41	1,000	780	500	400	280	150	130

(주1) : 프리 컷 타입의 화이버는 말단부의 처리에 따라 검출 거리가 최대 20%까지 짧아질 수 있으므로 주의해 주십시오.

■반사형

화이버 형식명			검출 거리(mm) (주1)
			FX-301/305
			U-LG	LONG	STDF	STD	FAST	H-SP	S-D
나사형	M4	FD-G40	150	110	65	55	42	15	19
나사형	M6	FD-G60	410	310	200	140	100	55	47

(주1) : 프리 컷 타입의 화이버는 말단부의 처리에 따라 검출 거리가 최대 20%까지 짧아질 수 있으므로 주의해 주십시오.

청색 / 녹색 / 적외광 타입의 검출 거리

■투과형

화이버 형식명			검출 거리(mm) (주1)
			FX-301B			FX-301G			FX-301H
			LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
나사형	M4	FT-41	150	75	40	70	35	24	50	25	18

(주1) : 프리 컷 타입의 화이버는 말단부의 처리에 따라 검출 거리가 최대 20%까지 짧아질 수 있으므로 주의해 주십시오.

■반사형

화이버 형식명			검출 거리(mm) (주1)
			FX-301B			FX-301G			FX-301H
			LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
나사형	M4	FD-G40	22	11	8	12	6	4	7	3.5	2
나사형	M6	FD-G60	46	23	15	24	12	8	20	10	7

(주1) : 프리 컷 타입의 화이버는 말단부의 처리에 따라 검출 거리가 최대 20%까지 짧아질 수 있으므로 주의해 주십시오.

메탈 제로 화이버에 대한 자세한 내용은 상세 페이지에서 확인하실 수 있습니다.
메탈 제로 화이버 상품 정보 페이지를 참조해 주십시오.
>>메탈 제로 화이버 상품 정보 페이지

------------------------------ Tab8 showing ------------------------------

[1] 화이버 잠금 레버를 젖힙니다.

[2] 화이버가 멈출 때까지 삽입구에 천천히 삽입합니다.(주1)

[3] 화이버 잠금 레버를 멈출 때까지 되돌립니다.

(주1) : 화이버가 멈출 때까지 삽입하지 않으면 검출 거리가 짧아지므로 주의하십시오. 내굴곡 화이버는 삽입 시 구부러질 수 있으므로 신중하게 삽입해 주십시오.

(주2) : 동축 반사형 화이버(FD-G4, FD-FM2 등)의 경우, 중심 화이버(단심)를 투광부에, 바깥쪽 화이버(복심)를 수광부에 장착하십시오. 반대로 하면 검출 정밀도가 떨어지므로 주의하십시오.

증설

앰프의 증설 및 제거는 반드시 전원을 끈 상태에서 진행해 주십시오.
앰프의 증설 대수에 따라 사용 주위 온도가 다르므로 반드시 확인해 주십시오.
2대 이상 증설하는 경우에는 반드시 DIN 레일에 설치해 주십시오.
DIN 레일에 설치한 상태에 따라 앰프가 움직이거나, 앰프끼리 밀착 설치하여 증설하는 경우에는 반드시 엔드 플레이트(MS-DIN-E)를 양 끝에 끼워 설치하십시오.
증설은 최대 15대까지 가능합니다. (총 16대)
2대 이상 증설하는 경우, 2번째 이후에 설치하는 원터치 케이블은 자케이블(CN-71-C□ / CN-72-C□)을 사용해 주십시오.
앰프를 밀착하지 않고 병렬로 설치하는 경우에는 반드시 별도로 판매하는 엔드 플레이트(MS-DIN-E)를 각 앰프의 양 끝에 설치하거나, FX-301(P), FX-305(P)에 부속된 앰프 보호 씰(FX-MB1)의 통신창용 씰을 각 앰프의 통신용 창에 부착해 주십시오.
FX-301(P), FX-301B/G/H(P), FX-305(P) 간에는 자동 간섭 방지 기능이 아닌 다른 설정으로 통신할 수 없습니다. 연결하여 사용하는 경우에는 동일한 기능별로 모아 주십시오. 단, FX-301(P)-HS는 간섭 방지 기능을 비롯한 광통신 기능을 장비하지 않았으므로 밀착해 설치하는 경우에는 주의해 주십시오.
커넥터 타입 FX-301(P)과 케이블 타입 FX-301(P)-C1을 나란히 사용하는 경우에는 원터치 케이블로 전원을 공유할 수 없으므로 동일한 기종별로 모아 주십시오.
FX-301(P) 업그레이드 제품, FX-305(P)와 FX-301(P) 기존 제품, FX-301B/G/H(P)를 나란히 사용하는 경우에는 커넥터 측에서 봤을 때 기존 제품의 오른쪽에 FX-301(P)업그레이드 제품 및 FX-305(P)를 설치하십시오. 자세한 내용은 연결 시 주의사항을 참조하십시오. 업그레이드 제품과 기존품의 차이는 '업그레이드 제품과 기존 제품의 차이'를 참조하십시오.
본제품과 FX-301(P)-F/F7은 통신 기능이 다릅니다. 연결해 사용하는 경우에는 FX-301(P), FX-305(P)에 부속된 앰프 보호 씰(FX-MB1)을 앰프의 통신용 창에 부착하는 등의 처리를 해 주십시오.

증설 방법

위의 <그림B>와 같은 순서로 제품군A와 제품군B를 연결하는 경우에는 광통신이 되지 않습니다. 광통신을 사용하는 경우에는 위의 <그림A>의 순서로 연결하십시오. <그림A>의 순서로 재배치할 수 없는 경우에는 아래의 [1] 또는 [2]의 대책을 취하십시오.

[1] FX-301(P) 업그레이드 제품, FX-305(P), FX-301(P)-C1에 부속된 앰프 보호 씰(FX-MB1)의 통신창용 씰을 앰프의 통신창에 부착한다.

[2] 위 [1]의 대응이 불가능한 경우, 제품군B의 통신 사양을 변경한다.

제품군B의 통신 사양 변경 방법

제품군B의 통신 사양은 아래의 순서로 변경할 수 있습니다. 통신 사양은 반드시 "(제품군A의 통신 사양)" 또는 "(광통신 정지)"으로 설정하십시오.

(주4) : 통신 사양을 "(제품군A의 통신 사양)"으로 설정한 경우, 반드시 제품을 밀착 설치해 주십시오. 또한 아래의 사항에 주의하십시오.

사용 환경 등에 따라 광통신 기능이 불가능할 수 있습니다.
일괄 채널 불러오기 및 저장은 하지 마십시오.

각부의 명칭

(주1) : FX-305(P)는 출력1 동작 표시등(주황색)입니다.

(주2) : FX-305(P)는 출력2 동작 표시등(주황색)입니다.

조작 방법

전원 투입 후, 통신 셀프 체크를 실시해 통상 모드 상태[MODE 표시등은 "RUN(녹색)" 점등, 디지털 표시부는 입광량]를 표시합니다.

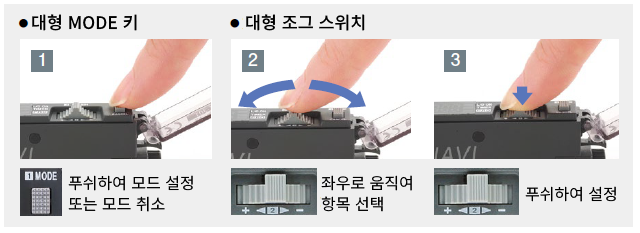

MODE 키를 누르면 아래 그림과 같이 모드가 바뀝니다.

조그 스위치를 밀면 설정이 확정됩니다.

MODE 키를 2초 이상 누르면 "RUN 모드"로 돌아갑니다.

설정 도중 MODE 키를 누르면 취소할 수 있습니다.

FX-305(P)

FX-305(P)는 독립된 2출력을 장비하고 있으나, 출력1과 출력2에서 개별 설정할 수 있는 내용은 아래의 항목뿐입니다. 아래의 항목 이외에는 내용이 공통됩니다.

[1] 설정값 [2] 출력 동작 [3] 타이머 동작과 타이머 시간 [4] 검출 모드

티칭

MODE 표시등・TEACH(황색)일 때 통상 모드(2점 티칭, 리미트 티칭, 전자동 티칭) 또는 윈도 컴퍼레이트 모드(1점, 2점, 3점 티칭)[FX-305(P)만] 중 하나로 값을 설정할 수 있습니다.

2점 티칭

워크가 있는 상태와 없는 상태를 2점 티칭하여 설정값을 설정하는 방법입니다. 일반적으로 이 방법을 사용해 설정합니다.

순서	내용	표시부
[1]	화이버를 검출 범위 내에 설치합니다. MODE 키를 눌러 티칭 모드[MODE 표시등・TEACH(황색)]로 들어갑니다.
[2]	FX-305(P)는 사전에 출력1 또는 출력2 중 하나를 선택합니다. 워크가 있는 상태에서 조그 스위치를 누릅니다. 티칭이 끝나면 읽어들인 입광량을 점멸 표시합니다.
[3]	MODE 표시등・TEACH(황색)가 점멸합니다. 워크가 없는 상태에서 조그 스위치를 누릅니다.
[4]	티칭이 끝나면 읽어들인 입광량이 점멸 표시되며, 워크가 있는 상태와 없는 상태의 입광량 중간값으로 설정값이 설정됩니다. 그 후, 안정도 판정 결과가 표시됩니다. ・ 안정적으로 검출할 수 있는 경우: 표시부 이 점멸. ・ 안정적으로 검출할 수 없는 경우: 표시부 가 점멸.
[4]
[5]	설정값이 표시됩니다.
[6]	표시부에 이 점멸 표시됩니다. (FX-301B/G/H만 해당)
[7]	표시부에 입광량이 표시되며, 설정을 종료합니다.

(주1) : 설정값 설정 후에 화이버를 움직이거나 구부리지 마십시오. 검출이 불안정해질 수 있습니다.

(주2) : 반사형 화이버를 사용하는 경우, 순서[2]와 순서[3]에서 워크가 없는 상태로 조그 스위치를 누르면 최대 감도로 설정됩니다.

전자동 티칭

라인을 멈추지 않고 워크가 움직이는 채로 값을 설정하고 싶을 때 전자동 티칭을 사용해 설정합니다.

순서	내용	표시부
[1]	화이버를 검출 범위 내에 설치합니다. MODE 키를 눌러 티칭 모드[MODE 표시등・TEACH(황색)]로 들어갑니다.
[2]	FX-305(P)는 사전에 출력1 또는 출력2 중 하나를 선택합니다. 라인 워크가 움직이는 상태에서 조그 스위치를 0.5초 이상 누릅니다. (샘플링 중인 입광량을 표시)
[3]	표시부에 가 표시되고, 워크가 통과하면 조그 스위치에서 손을 뗍니다.
[4]	티칭이 끝나면 읽어들인 입광량이 점멸 표시되며, 워크가 있는 상태와 없는 상태의 입광량 중간값으로 설정값이 설정됩니다. 그 후, 안정도 판정 결과가 표시됩니다. ・ 안정적으로 검출할 수 있는 경우: 표시부에 이 점멸. ・ 안정적으로 검출할 수 없는 경우: 표시부에 가 점멸.
[4]
[5]	설정값이 표시됩니다.
[6]	표시부에 이 점멸 표시됩니다. (FX-301B/G/H만 해당)
[7]	표시부에 입광량이 표시되며, 설정을 종료합니다.

(주1) : 설정값의 시프트 양을 PRO 모드로 전환할 수 있습니다. 자세한 설정 방법은 'PRO 모드 조작 가이드'를 참조하십시오.

(－45~45%까지 5% 단위로 설정 가능. 초기값은 0%.)

(주2) : 설정값 설정 후에 화이버를 움직이거나 구부리지 마십시오. 검출이 불안정해질 수 있습니다.

리미트 티칭

워크가 없는 상태(입광량이 안정된 상태)만 티칭하여 배경 물체가 있는 경우나 극소 물체를 검출하기 위한 값을 설정하는 방법입니다.

순서	내용	표시부
[1]	화이버를 검출 범위 내에 설치합니다. MODE 키를 눌러 티칭 모드[MODE 표시등・TEACH(황색)]로 들어갑니다.
[2]	FX-305(P)는 사전에 출력1 또는 출력2 중 하나를 선택합니다. 워크가 없는 상태에서 조그 스위치를 누릅니다. 티칭이 끝나면 읽어들인 입광량이 점멸 표시됩니다.
[3]	MODE 표시등・TEACH(황색)가 점멸합니다. 조그 스위치를 ＋ 측 또는 － 측으로 돌립니다.
[4]	조그 스위치를 "＋" 측으로 돌리면 오른쪽에서 왼쪽으로 표시부 가 스크롤(2회)(주1)하며, [1]에서 약 15% 높은 설정값 쪽으로 시프트합니다. (주2) 반사형 화이버 사용 시에 사용합니다. 조그 스위치를 "－" 측으로 돌리면 왼쪽에서 오른쪽으로 표시부 가 스크롤(2회)(주1)하며, [2]에서 약 15% 낮은 설정값 쪽으로 시프트합니다. (주2) 투과형 화이버 사용 시에 사용합니다.
[5]	그 후 설정 시프트 양을 변경할 수 있는지 표시됩니다. ・ 변경할 수 있는 경우: 표시부에 이 점멸. ・ 변경할 수 없는 경우: 표시부에 가 점멸.
[5]
[6]	설정값이 표시됩니다.
[7]	표시부에 이 점멸 표시됩니다. (FX-301B/G/H만 해당)
[8]	표시부에 입광량이 표시되며, 설정을 종료합니다.

(주1) : FX-301B/G/H는 스크롤이 표시되지 않습니다.

(주2) : 시프트 양의 약 15%는 초기값입니다. 시프트 양은 PRO 모드에서 약 5~80%(5% 단위)로 전환할 수 있습니다. 자세한 설정 방법은 "PRO 모드 조작 가이드"를 참조하십시오.

(주3) : 설정값 설정 후에 화이버를 움직이거나 구부리지 마십시오. 검출이 불안정해질 수 있습니다.

접촉식 액면 검출 화이버 FD-F8Y와 조합했을 때의 설정값 설정 및 파이프 설치식 액면 검출 화이버 FD-F4□와 조합했을 때의 설정값 설정은 홈페이지에서 취급설명서를 다운로드해 확인하십시오.

FX-305(P)의 윈도 컴퍼레이트 모드의 티칭은 별도로 준비한 'PRO 모드 조작 가이드'를 참조하십시오.

설정값 미세 조정

순서	내용	표시부
[1]	MODE 키를 눌러 설정값 미세 조정 모드[MODE 표시등・ADJ(황색)로 들어갑니다.
[2]	FX-305(P)는 사전에 출력1 또는 출력2 중 하나를 선택합니다. 설정값을 높이는(감도를 떨어뜨리는) 경우, 조그 스위치를 "＋" 측으로 돌리면 설정값이 천천히 올라가며, 계속 돌리면 설정값이 빨리 올라갑니다. 설정값을 낮추는(감도를 올리는) 경우, 조그 스위치를 "－" 측으로 돌리면 설정값이 천천히 내려가며, 계속 돌리면 설정값이 빨리 내려갑니다.
[3]	조그 스위치를 눌러 설정값을 확정합니다.

출력 동작 설정

순서	내용	표시부
[1]	MODE 키를 눌러 출력 동작 설정 모드[MODE 표시등・L/D(황색)]로 들어갑니다.
[2]	FX-305(P)는 사전에 출력1 또는 출력2 중 하나를 선택합니다. 조그 스위치를 "＋" 측 또는 "－" 측으로 돌리면 출력 동작이 전환됩니다.
[3]	조그 스위치를 누르면 확정됩니다.

타이머 동작 설정

MODE 표시등・TIMER(황색)일 때 타이머 종류 및 타이머 사용 여부를 설정할 수 있습니다. FX-301B/G/H의 경우 타이머 종류는 PRO 모드로 설정합니다.
또한 FX-301□(-HS)에는 연결 기기의 응답 시간이 느린 경우 등에 편리한 OFF 딜레이 타이머와 통과에 필요한 시간이 긴 물체만 검출하는 데 편리한 ON 딜레이 타이머 및 연결 기기의 입력 조건에 따라 신호가 일정해야 하는 경우에 적합한 원숏 타이머가 장비되어 있습니다. [FX-305(P)는 이에 더해 ON 딜레이・OFF 딜레이, ON 딜레이・원숏 타이머를 장비]
OFF 딜레이 타이머, ON 딜레이 타이머 및 원숏 타이머의 타이머 시간 설정 방법은 "PRO 모드 조작 가이드"를 참조하십시오.

배선

배선 작업과 연결 작업은 반드시 전원을 끈 상태에서 진행하십시오.
전원 입력은 정격을 넘지 않도록 전원 변동을 확인하십시오.
정격 범위 이상의 전압 인가나 직접 교류 전원에 연결하면 파손되거나 손상될 우려가 있으므로 주의하십시오.
전원에 시판 스위칭 레귤레이터를 사용하는 경우에는 반드시 전원의 프레임 그라운드(F.G.) 단자를 접지하십시오.
센서 설치부 주변에서 노이즈를 발생하는 기기(스위칭 레귤레이터, 인버터 모터 등)를 사용하는 경우에는 반드시 기기의 프레임 그라운드(F.G.) 단자를 접지하십시오.
부하 단락이나 오배선은 파손되거나 손상될 우려가 있으므로 주의하십시오.
고압선이나 동력선과 병렬 배선하거나 동일 배선관을 사용하지 마십시오. 유도로 인한 오동작의 원인이 됩니다.
직류 전원에는 반드시 절연 트랜스를 사용하십시오. 오토 트랜스(단권 트랜스)를 사용하면 본체나 전원이 파손될 수 있습니다.
커넥터 타입 케이블에는 반드시 별도로 판매하는 원터치 케이블을 사용하십시오. 케이블 연장은 0.3mm²이상의 케이블로 전체 길이 100m까지 가능합니다.
(5~8대 증설 시: 50m, 9~16대 증설 시: 20m)
단, 노이즈를 피하기 위해 배선은 가급적 짧게 하십시오.
케이블을 연장하면 잔류 전압이 증가하므로 주의하십시오.

키 잠금 기능

RUN 모드 상태에서 조그 스위치와 MODE 키를 동시에 2초 이상(주1) 누르면 키 조작이 잠금되어 설정값 확인 기능 또는 어저스트 기능(어저스트 잠금 해제 시에만 유효)만 사용할 수 있습니다.
한 번 더 2초 이상(주1) 누르면 잠금이 해제됩니다.

(주1) : FX-301B/G/H(P)는 3초 이상입니다.

기타

투광량 가변 기능의 투광 정지를 'OFF'에서 'ON'으로 한 경우, 출력이 불안정해질 수 있습니다. 투광 개시 후 0.5초간은 출력 제어를 피해 사용하십시오.
전원 투입 시의 과도적 상태(0.5s)를 피해 사용하십시오.
종류에 따라 래피드 스타트식이나 고주파 점등식 형광등의 빛은 검출에 영향을 미칠 수 있으므로 직접 입광하지 않도록 주의하십시오.
야외에서 사용하지 마십시오.
증기, 먼지 등이 많은 곳에서의 사용은 삼가십시오.
시너 등의 유기용제나 물, 기름, 유지가 직접 닿지 않도록 주의하십시오.
인화성, 폭발성 가스가 있는 환경에서는 사용할 수 없습니다.
절대로 제품을 분해해 수리하거나, 개조하지 마십시오.

FX-300 시리즈 기능 일람표

	기존 기종			신 기종
	표준 타입	고기능 타입	고속 타입	표준 타입	고속 타입	고기능 타입
	FX-301(P) (업그레이드 전)	FX-302(P)	FX-303(P)	FX-301(P)(-C1) (업그레이드 제품)	FX-301(P)-HS	FX-305(P)
4원소 발광 소자＋APC 회로	×	×	×	○	○	○
4원소 발광 소자만	○(주1)	○	○	－	－	－
투광량 가변 기능	×	×	×	○	○	○
감광 모드(S-D)	○(주1)	○	×	○	○	－
9,999digits 표시	×	×	×	×	×	○
응답 시간(최고 속도)	150μs	300μs	90μs	65μs	35μs	65μs
간섭 방지 기능(최대 유효 대수)	장비(4)	장비(8)	없음(0)	장비(4)	없음(0)	장비(16)
독립 2출력	×	×	×	×	×	○
경보 출력 기능	×	×	×	×	×	○
에러 출력 기능	×	×	×	×	×	○
미분 검출	×	×	×	×	×	○
윈도 컴퍼레이터 모드	×	○	×	×	×	○

조합 가능한 주변 유닛

데이터 뱅크 채널 전환 유닛 FX-CH（-P）	○	○	×	×	×	×
외부 입력 유닛 FX-CH2（-P）	×	×	×	○	×	○
상위 통신 유닛 SC-GU1-485	×	×	×	○(주2)	×	○

(주1) : FX-301B/G/H 제외.

(주2) : FX-301(P)-C1 제외.

FX-301(적색광 타입) 업그레이트 제품과 기존 제품의 차이

2004년 6월 생산분부터 아래와 같이 업그레이드했습니다.

외관 변경점

・ 기존 제품과 업그레이드 제품의 확인은 측면 인쇄가 "양쪽"인지 "한쪽"인지로 판단할 수 있습니다.

기능 업그레이드

1. 응답 시간 추가

기존의 응답 시간 4모드[고속(FAST), 감광(S-D), 표준(STD), 장거리(LONG)]에 초고속 모드(H-SP)를 추가했습니다.

의 에서 변경할 수 있습니다.

2. 타이머 시간 연장

타이머 시간의 설정 범위는 500ms까지였지만, 9999ms까지 확대했습니다.

3. 투광량 가변 기능

투광량을 4단계로 변경할 수 있습니다. (투광 정지를 포함하면 5단계입니다)

4. 백업, 복사 잠금, 키 잠금 기능 추가
복사 잠금: 복사 기능, 데이터 뱅크 기능의 통신 여부를 선택.

백업: 티칭 시에 설정값을 EEPROM에 입력(기억)할 것인지 선택.
키 잠금: 스위치를 통한 입력을 무효화하여 고의적인 설정 변경을 방지합니다.

조작 변경

1. 타이머 선택 방법

변경 전: PRO1 모드에서 타이머 종류 변경.
NAVI 모드의 "TIMER" 에서는 타이머 ON/OFF만 선택 가능.

변경 후: NAVI 모드 "TIMER"에서 타이머의 종류까지 변경 가능.

2. RUN 중 설정값 확인

조그 스위치를 밀면 설정값 확인 가능.

표시 변경

1. 감도 여유도 점멸 확인

티칭 후 안정 여유도 표시 방법을 변경했습니다.

변경 전: 감도 여유도를 안정 표시등의 점멸 횟수로 표시.

2. 다이렉트 코드 초기값 변경

다이렉트 코드의 출하 상태를 변경했습니다.

변경 전: 0000 → 변경 후: 0004

※타이머 시간의 초기값 10ms이 다이렉트 코드에서는 "4"이므로 수정했습니다.

내부 회로 변경

1. APC 회로 탑재

장기간 안정 검출을 가능하게 하는 4원소 발광 소자에 더해, 전원 투입 시 등의 안정성을 높이는 회로를 탑재했습니다.

연결 시 주의사항

기존 제품(FX-301B/G/H도 포함)과 업그레이드 제품을 연결해 사용하는 경우에는 연결 시 주의사항을 참조하십시오.

설정 항목 일람

설정 항목은 크게 나누어 기본 설정을 하는 'NAVI 모드'와 상세 설정을 하는 'PRO 모드'로 구성되어 있습니다.

디지털 화이버 센서 FX-300

기본 정보

특징

초보자도 사용할 수 있는 MODE NAVI

간편한 설정값 확인

주문 가이드

앰프 커넥터 타입

원터치 케이블 FX-301□용

모케이블

자케이블

원터치 케이블 FX-305(P)용

모케이블

자케이블

엔드 플레이트

옵션

앰프 설치 브래킷

화이버 앰프 보호 씰

연결 커넥터(e-CON) 권장품 안내

기타

사양

표준 타입

고속 타입 / 고기능 타입

치수도

FX-301□FX-305(P)

FX-301-C1FX-301P-C1

CN-73-C□CN-74-C□

CN-71-C□CN-72-C□

MS-DIN-2

MS-DIN-E

검출 특성

FT-31

FT-42

FT-A11

FT-E13

FT-S21

FD-41

FD-61

FD-62

FD-E13

FD-S31

화이버 일람

화이버 라인업

너트형

적색광 타입의 검출 거리

청색 / 녹색 / 적외광 타입의 검출 거리

고품질

적색광 타입의 검출 거리

청색 / 녹색 / 적외광 타입의 검출 거리

나사형

적색광 타입의 검출 거리

청색 / 녹색 / 적외광 타입의 검출 거리

원주형

적색광 타입의 검출 거리

청색 / 녹색 / 적외광 타입의 검출 거리

슬리브

적색광 타입의 검출 거리

청색 / 녹색 / 적외광 타입의 검출 거리

플랫형

적색광 타입의 검출 거리

청색 / 녹색 / 적외광 타입의 검출 거리

협광망

적색광 타입의 검출 거리

청색 / 녹색 / 적외광 타입의 검출 거리

영역

적색광 타입의 검출 거리

청색 / 녹색 / 적외광 타입의 검출 거리

한정 반사형

적색광 타입의 검출 거리

청색 / 녹색 / 적외광 타입의 검출 거리

미러 반사형

적색광 타입의 검출 거리

청색 / 녹색 / 적외광 타입의 검출 거리

내약품

적색광 타입의 검출 거리

청색 / 녹색 / 적외광 타입의 검출 거리

내열

적색광 타입의 검출 거리

청색 / 녹색 / 적외광 타입의 검출 거리

원터치 설치 방식 내진공

적색광 타입의 검출 거리

FX-301□
FX-305(P)

FX-301-C1
FX-301P-C1

CN-73-C□
CN-74-C□

CN-71-C□
CN-72-C□

4. 백업, 복사 잠금, 키 잠금 기능 추가
복사 잠금: 복사 기능, 데이터 뱅크 기능의 통신 여부를 선택.
