기본 정보
모든 상품에 금속 부품을 사용하지 않은 메탈리스 구조
불소 수지 피복으로 폭넓은 약품에 대응
특징
내약품 화이버
<풀 프로텍트 타입>
메탈리스 구조
금속 부품을 일절 사용하지 않아 보호 튜브가 파손되어도 금속이 오염될 염려가 없습니다. 깨끗한 환경이 요구되는 반도체 전공정 등의 장치에 최적입니다.
장거리, 협시계 검출
렌즈를 내장하여 개구각 30°의 협시계 검출을 실현하였습니다.
선단부의 회전력 향상
보호 튜브의 굴곡 반경 R30mm를 실현. 기존(R40mm)보다 움직이기 쉬워졌습니다.
보호 튜브를 간단히 절단 가능
보호 튜브를 간단히 절단할 수 있는 전용 화이버 커터를 부속. 길이를 간단히 조정할 수 있어 시공 시의 수고를 줄입니다.
[1] ø4mm의 보호 튜브를 절단하려는 위치까지 삽입한다.
[2] A부분을 끝까지 내린 상태에서 보호 튜브를 한 바퀴 돌려 절단한다.
※FT-Z802Y에는 화이버 커터 'FX-CT2'가 부속되어 있습니다.
어플리케이션 투과형 타입
세정조 내의 웨이퍼 카세트 검출
부식 환경에서 웨이퍼 검출
약품 충전기의 용기 검출
------------------------------ Tab2 showing ------------------------------
주문 가이드
내약품(풀 프로텍트)
| 종류 | 끝부분 형상(mm) | 형식명 | 굴곡 반경 (mm) | 화이버 길이 | 프리 컷 | 광축 지름(mm) | 보호 구조 | 사용 주위 온도 | |
|---|---|---|---|---|---|---|---|---|---|
| 플 랫 형 | 투 과 형 | 설치 간단 SEMI S2 대응 (주3) 메탈리스
| R4 내굴곡 (주2) | 2m | ○ | ø3.7 | IP68G (주2) | 0～ ＋60℃ | |
| 원 주 형 | 메탈리스
| FT-L80Y | R30 | 2m (주1) | -40～ ＋70℃ | ||||
| 사이드 뷰 메탈리스
| FT-V80Y | ø2.8 | |||||||
| 반 사 형 | 메탈리스
| 보호 튜브 R30 화이버 R4 내굴곡 | - | ||||||
(주1) : 앰프 삽입 측 단면에서 500mm까지가 절단 가능 범위입니다.
(주2) : 2014년 2월 생산분부터 사양이 변경되었습니다.
(주3) : SEMI S2에서 요구된 환경시험을 고려하여 설계되어 있습니다만, 사용자의 최종 시스템을 규격에 적합시키기 위해서는 관련한 규격, 법규, 규제에 따라 설계, 사용해 주십시오.
・검출 거리에 대해서는 '디지털 화이버 센서 FX-550 화이버 일람','디지털 화이버 센서 FX-500 Ver.2 화이버 일람', '디지털 화이버 센서 FX-100 화이버 일람'의 각 페이지를 참조해 주십시오.
・아래 마크는 꺾이지 않으며(굴곡 반경：R10mm, 왕복 굴곡：180°), 구부러지는(굴곡 반경：R4mm 이하) 성질을 겸비한 화이버입니다.
내유 화이버
기름이 있는 환경에서 사용해도 화이버 소선이 경화 및 절단되지 않는 내유 화이버도 준비되어 있습니다.
>>너트형 화이버
------------------------------ Tab3 showing ------------------------------
------------------------------ Tab4 showing ------------------------------

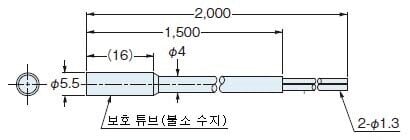

치수도
- 단위mm
FD-S60Y
반사형・프리 컷
<FX-AT5 부속>
FT-HL80Y[수주종료(예정)품]
투과형・프리 컷
<FX-AT3 부속>
FT-L80Y
투과형・프리 컷
<FX-AT3 부속>
FT-V80Y
투과형・프리 컷
<FX-AT3 부속>
FT-Z802Y
투과형・프리 컷
<FX-AT3 부속>
