2화면・디지털 압력 센서 [기체용] DP-100L

다운로드

  • 기본 정보

  • 기능

  • 용도

  • 주문 가이드

  • 옵션

  • 사양

  • 치수도

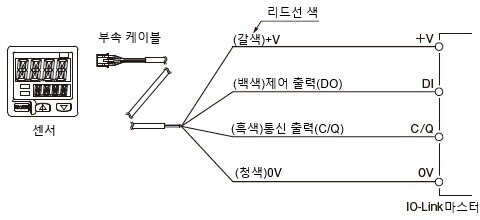

  • 회로 · 연결

  • 사용상의 주의

------------------------------ Tab1 showing ------------------------------

기본 정보

pic01

하이 레벨 자가 진단 기능으로 자가 "상태"를 상위로 전달

기술·자료·견적

특징

데이터 분석의 부담 경감. Small Step으로 시작하는 IoT.

IO-Link 대응 센서 레벨의 데이터 수집

'예방 보전' 및 '구동 감시'를 위해 수집, 축적되는 현장의 데이터.
그 데이터를 분석하기 위해서는 고도의 노하우와 시간이 필요하며 이는 생산 현장의 부담이 됩니다.
파나소닉 인더스트리의 '셀프 모니터링 센서'는 IO-Link를 통해 센서의 데이터를 비롯한 센서 자신의 '상태'도 상위로 전달하여, 수집 데이터량을 절감하고 데이터 분석의 부담을 줄일 수 있습니다.

IO-Link 대응 디바이스 구성 예

IO-Link 대응 디바이스 구성 예

※1：각종 필드 네트워크에 대응한 각사 IO-Link 마스터에 연결할 수 있습니다.
※2：Smartclick는 (주)오므론의 등록상표입니다.
※3：배선 절감 Y형 커넥터 SFB-WY1는 SF4D 시리즈의 옵션 제품입니다.
※4：디지털 입・출력 기능(ON/OFF 신호)이 있는 IO-Link 비대응 디바이스(PNP 출력)도 연결 가능합니다.

CC-Link IE Field 및 CC-Link는 (주)미쓰비시 전기의 상표로 CC-Link 협회가 관리합니다.
DeviceNet 및 EtherNet/IP는 ODVA(Open DeviceNet Vender Association, Inc.)의 등록상표입니다.
EtherCAT은 Beckhoff Automation GmbH의 등록상표입니다.
Modbus는 Schneider Automation, Inc.의 등록상표입니다.

파나소닉 인더스트리의 '셀프 모니터링 센서'라면 가능합니다!

셀프 모니터링을 통해 과제 해결

스테이터스상태 판정
정상정상 동작 중입니다.
통지세팅을 재검토하십시오.
검출 상태 불안정		※재설치, 재설정하여 정상으로 복귀
입광량 저하 등
주의수명이 거의 다 되었습니다.
기기 교환이 필요한 상태		※메모리 저장 횟수의 한계, 가동 시간 한계 등
이상단락했습니다 / 고장입니다
기기 제어가 불가능한 상태		※출력 단락, EEPROM 파손 등

※PLC 등에서 프로그램을 작성하여 셀프 모니터링 센서의 '상태'를 파악할 수 있습니다.

셀프 모니터링 센서의 IODD 파일은 당사 Web 사이트에서 다운로드할 수 있습니다.
※다운로드 이용을 위해 파나소닉 '제어기기 Web 회원'으로 등록해야 합니다.

>>소프트웨어 다운로드하기



간단해진 IoT

간단해진 IoT

셀프 모니터링 센서의 '상태'를
감시하여
'예방 보전'이 간단해집니다.

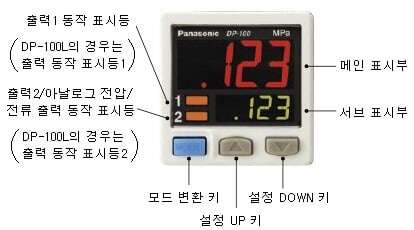

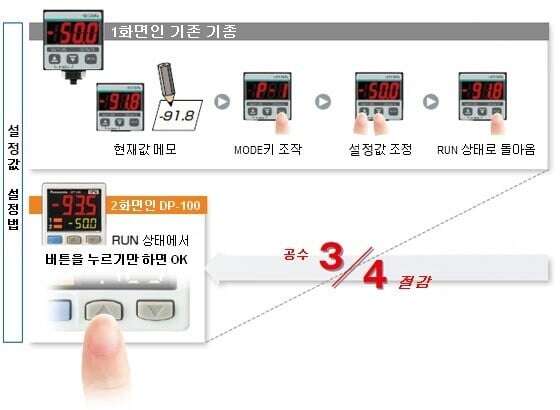

2화면 표시로 설정값의 다이렉트 설정 가능

□30mm의 소형 사이즈에 2화면을 탑재. 현재값과 설정값을 동시에 확인할 수 있으므로 화면 모드를 변환하지 않고도 원활하게 설정값을 확인, 설정할 수 있습니다. 설정값 설정 중에도 ON/OFF가 작동되므로 볼륨식 센서와 동일한 감각으로 설정할 수 있습니다. 물론, 키 잠금 기능도 장착되어 있습니다.

2화면 표시로 설정값의 다이렉트 설정 가능

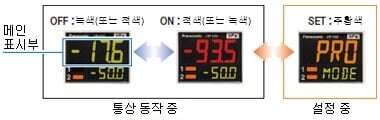

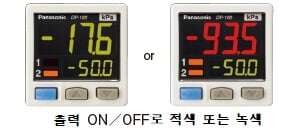

3색 표시(적색 · 녹색 · 주황색)

메인 표시부는 출력 ON/OFF 동작에 연동해 색이 바뀌는 것은 물론, 설정 중에도 색이 바뀝니다. 센서의 상황 파악이 용이해져 조작 오류가 줄어듭니다.

3색 표시(적색 · 녹색 · 주황색)

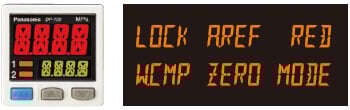

판독이 용이한 디지털 표시

12개의 세그먼트를 사용하는 영숫자 표시를 채택.
영숫자의 시인성이 향상되었습니다.

판독이 용이한 디지털 표시

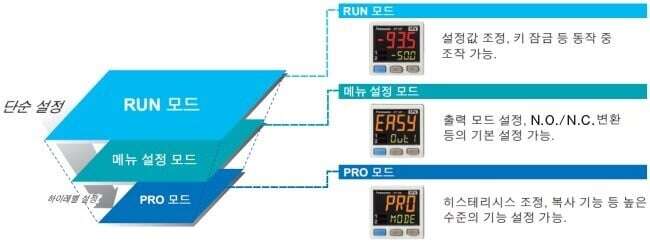

센서 설정 조작 모드는 사용 빈도에 맞춘 3층 구조

일상적인 조작 설정은 "RUN 모드", 기본 설정은 "메뉴 설정 모드", 높은 수준의 기능은 "PRO 모드"로 설정 내용의 레벨에 따라 명확하게 구별했습니다. 설정 조작이 이해하기 쉽고 간단합니다.

센서 설정 조작 모드는 사용 빈도에 맞춘 3층 구조

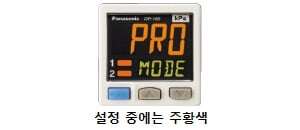

설정 중에는 주황색 표시

RUN 상태에서는 표시부가 녹색/적색으로 표시되지만, 설정 중에는 항상 주황색으로 표시되어 센서의 상태를 한눈에 파악할 수 있습니다.

RUN 상태
[RUN 모드]

RUN 상태

설정 중
[메뉴 설정 모드][PRO 모드]

설정 중

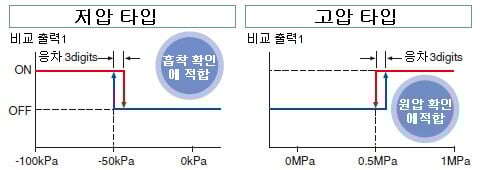

사용하기 편한 초기 설정

압력 센서의 사용 빈도가 높은 용도에서 사용하기 편하도록 초기 설정되어 있습니다. 저압 타입은 흡착 확인 용도에, 고압 타입은 원압 확인 용도에 최적인 상태로 설정되어 센서 설정 작업을 줄여 줍니다.

사용하기 편한 초기 설정

클릭감이 좋은 버튼

딸깍거리는 감촉이 좋은 버튼으로 원활하게 설정할 수 있습니다.

클릭감이 좋은 버튼

만일의 경우에 사용하는 리셋 기능

센서 설정이 어려운 경우 초기 상태로 되돌릴 수 있습니다.

전 기종을 연성압 타입으로 라인업

정압 · 부압으로 센서를 선정할 필요가 없으므로 등록 품번을 줄일 수 있습니다.

전 기종을 연성압 타입으로 라인업

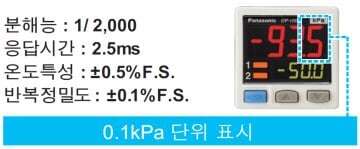

고정밀도 센싱 실현 [저압 타입]

저압 타입은 분해능 1/2,000에서 0.1kPa 단위 표시, 응답 시간 2.5ms(5,000ms까지 가변), 온도 특성 ±0.5%F.S., 반복 정밀도 ±0.1%F.S.의 고정밀도 검출을 실현했습니다.

고정밀도 센싱 실현 [저압 타입]

독립 2출력 장착 [표준 타입]

2개의 독립된 비교 출력을 장착해 각각 별개의 센싱 모드를 선택할 수 있습니다. 비교 출력이 2개 있으므로 1개를 경보 출력으로 사용할 수도 있습니다.
또한 사용하지 않는 출력은 무효화할 수 있습니다.

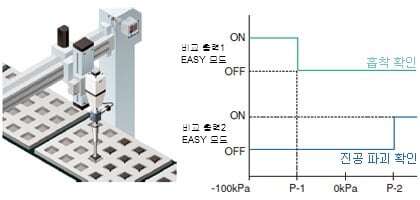

흡착 확인 용도의 경우 진공 파괴도 확인 가능!

흡착 확인 용도의 경우 진공 파괴도 확인 가능!

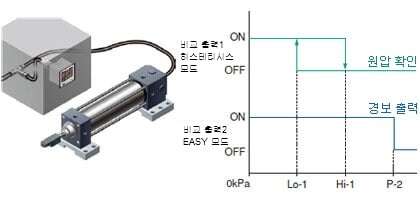

원압 확인 용도의 경우 원압 경보 출력 가능!

원압 확인 용도의 경우 원압 경보 출력 가능!

3가지 출력 모드로 폭넓은 어플리케이션에 대응

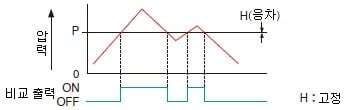

[1] EASY 모드
비교 출력의 ON/OFF를 제어하는 모드입니다.

EASY 모드

(주1) : 응차는 8단계로 고정할 수 있습니다.

(주2) : 비교 출력1의 경우 "P-1", 비교 출력2의 경우 "P-2"가 서브 표시부에 표시됩니다.

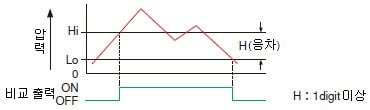

[2] 히스테리시스 모드
비교 출력의 응차(히스테리시스)를 임의로 설정하여 ON/OFF를 제어하는 모드입니다.

히스테리시스 모드

(주1) : 비교 출력1의 경우 "Hi-1", "Lo-1", 비교 출력2의 경우 "Hi-2", "Lo-2"가 서브부에 표시됩니다.

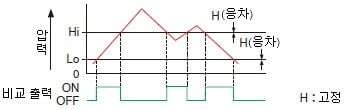

[3] 윈도 콤퍼레이터 모드
설정 범위 내의 압력으로 비교 출력을 ON 또는 OFF하는 모드입니다.

윈도 콤퍼레이터 모드

(주1) : 응차는 8단계로 고정시킬 수 있습니다.

(주2) : 비교 출력1의 경우 "Hi-1", "Lo-1", 비교 출력2의 경우 "Hi-2", "Lo-2"가 서브 표시부에 표시됩니다.

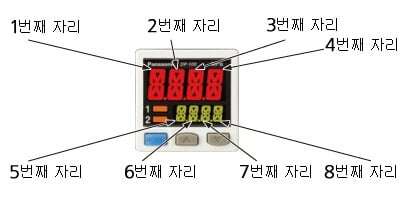

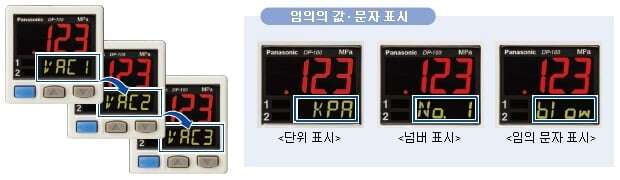

서브 표시부 커스터마이즈

서브 표시부에 설정값 이외의 임의의 값 · 문자를 표시할 수 있습니다. 정상 압력값 등을 라벨로 장치에 붙일 필요가 없습니다.

서브 표시부 커스터마이즈

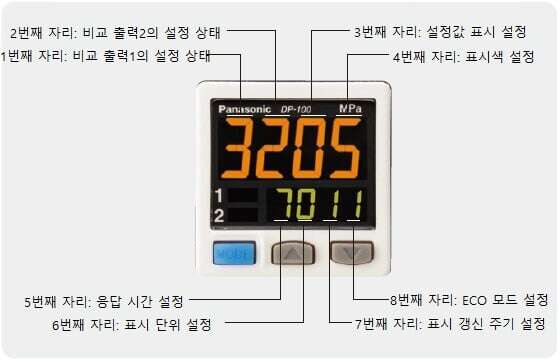

설정 내용을 한눈에 확인 가능

DP-100 시리즈의 설정 내용을 디지털 표시로 알려줍니다.
수치로 간단하게 내용을 파악할 수 있으므로 전화를 통한 유지보수 대응 시 등에 편리합니다.

설정 내용을 한눈에 확인 가능

피크 · 보텀 홀드 기능

변동하는 압력의 피크값 및 보텀값을 2화면을 사용해 표시합니다.

피크 · 보텀 홀드 기능

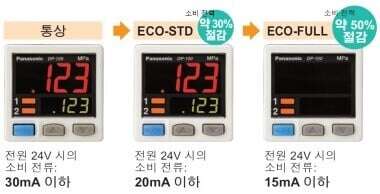

에너지 절약 설계! ECO 모드 장착

표시부의 휘도를 낮춰 소비 전력을 약 30% 절감합니다.
또한 표시부 소등을 통해 최대 약 50%를 절감할 수 있습니다.

에너지 절약 설계! ECO 모드 장착

응답 시간 변경 가능

응답 시간을 2.5ms에서 5,000ms까지 10단계로 변경할 수 있습니다.
급격한 압력 변화 등에 의한 채터링 및 오작동을 방지합니다.

응답 시간 변경 가능

표시 갱신 주기 변경 가능

디지털 표시의 표시 갱신 주기를 250ms, 500ms, 1,000ms의 3단계로 변경할 수 있습니다. 표시 갱신 주기를 길게 하면 표시가 깜빡거리는 현상을 줄일 수 있습니다.

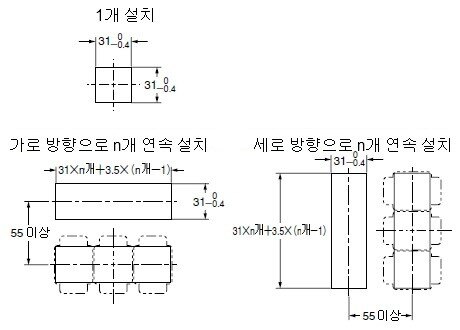

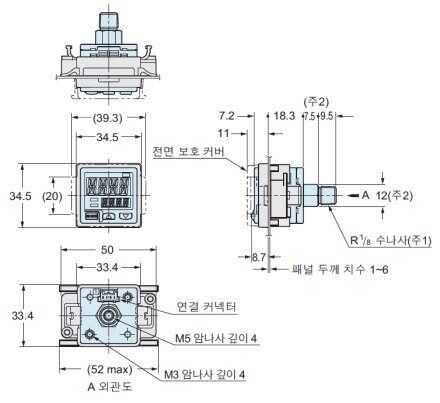

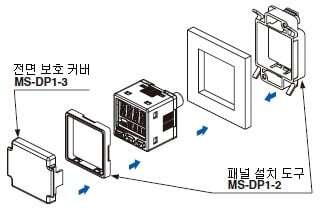

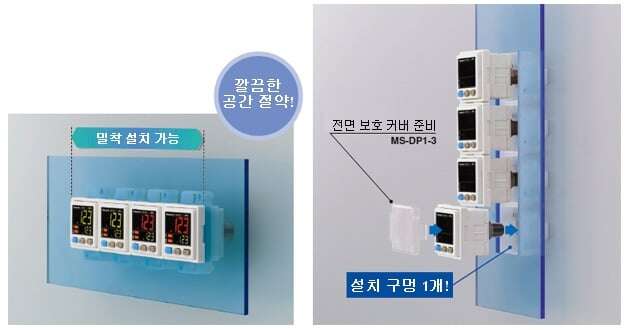

패널에 밀착 설치 가능

패널 두께 1~6mm에 대응한 전용 설치 도구를 준비했습니다.

패널에 밀착 설치 가능

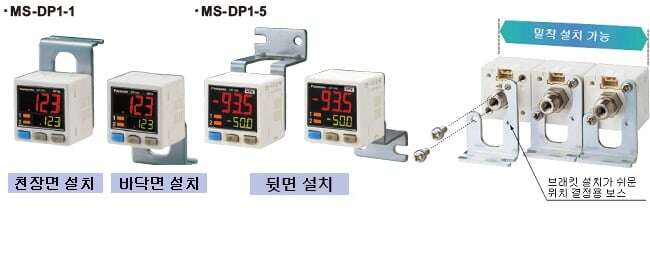

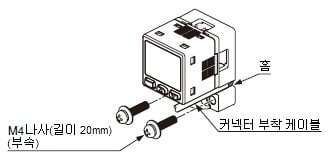

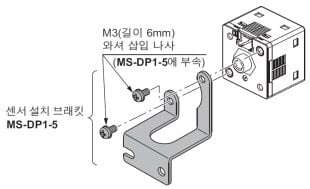

밀착 설치를 지원하는 전용 브래킷을 준비
센서 설치 브래킷 사용 시에도 공간 절약을 도모할 수 있습니다.

밀착 설치를 지원하는 전용 브래킷을 준비

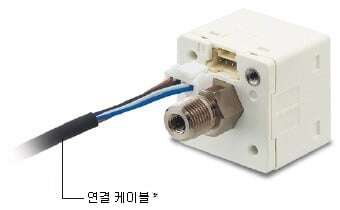

원터치 연결 케이블

부속 커넥터 부착 케이블(2m)은 원터치로 간단하게 연결할 수 있습니다.

원터치 연결 케이블

※옵션(별매)으로 1m / 3m / 5m 타입도 준비.

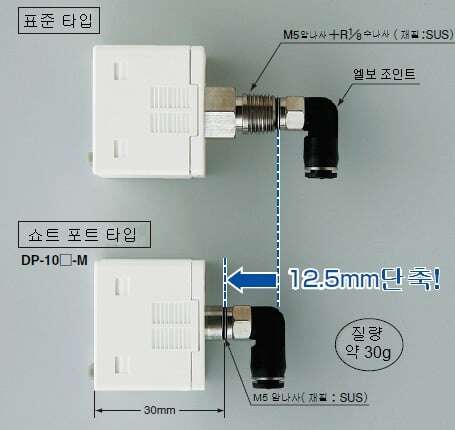

쇼트 포트 타입은 경량 & 공간 절약

안길이 30mm의 소형화를 실현해 좁은 공간에 쉽게 설치할 수 있습니다.
또한 표준 타입보다 약 10g 경량화되어 로봇 암 등의 가동부에 가해지는 부담이 줄었습니다.

쇼트 포트 타입은 경량＆공간 절약

※엘보 조인트와의 연결 이미지입니다. 조인트는 별도로 준비해 주십시오.

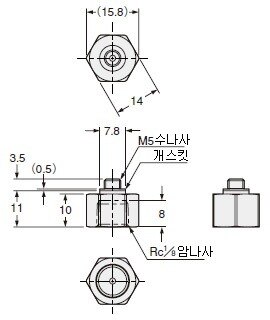

Rc1/8 변환 부시를 준비.
기존 기종과의 호환성 향상 [쇼트 포트 타입용]

DP-10□-M(-P)에 장착하면 압력 포트를 M5 암나사에서 Rc1/8 암나사로 변경할 수 있습니다. 기존 기종 DP2／DP3 시리즈(수주 종료품)와 동일한 구경입니다.

Rc1/8 변환 부시를 준비. 기존 기종과의 호환성 향상 [쇼트 포트 타입용]

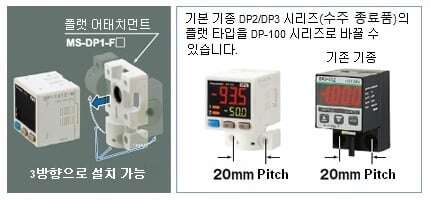

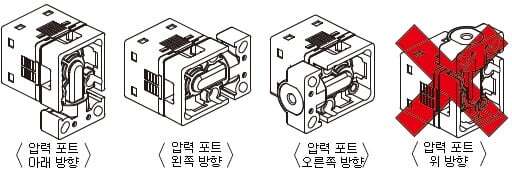

압력 포트의 방향 전환과 벽면에 평평하게 설치 가능 [쇼트 포트 타입용]

플랫 어태치먼트를 DP-10□-M(-P)에 설치하여 압력 포트와 케이블을 아래 방향 및 좌우 방향으로 인출할 수 있으므로 벽면 등에 평평하게 설치할 수 있습니다.

압력 포트의 방향 전환과 벽면에 평평하게 설치 가능 [쇼트 포트 타입용]

------------------------------ Tab2 showing ------------------------------

기능

DP-100 / DP-100L 시리즈 기능 비교표

〇：장착, —：미장착

기능DP-100 시리즈DP-100L 시리즈
표준
타입		고기능
타입		본체IO-Link
통신 시
RUN 모드설정값 설정〇〇〇〇
제로점 조정 기능〇〇〇〇
키 잠금 기능〇〇〇〇
피크·보텀 홀드 기능〇〇〇〇
오토 레퍼런스 기능—〇—〇
리모트 제로점 조정 기능—〇—〇
에러 표시 기능〇〇〇〇
메뉴 설정
모드		비교 출력1
[제어 출력(DO)]
출력 모드 설정		EASY 모드〇〇〇〇
히스테리시스 모드〇〇〇〇
윈도 콤퍼레이터 모드〇〇〇〇
비교 출력2
[통신 출력(C/Q)]
출력 모드 설정		EASY 모드〇—〇※1〇※1
히스테리시스 모드〇—〇※1〇※1
윈도 콤퍼레이터 모드〇—〇※1〇※1
아날로그 전압/
전류 출력/
외부 입력 변환		아날로그 전압 출력—〇——
아날로그 전류 출력—〇——
오토 레퍼런스 입력—〇——
리모트 제로점 조정 입력—〇——
N.O./N.C. 변환〇〇〇〇
응답 시간 설정〇〇〇〇
메인 표시부 표시색 변환〇〇〇〇
단위 변환〇※2〇※2——
PRO 모드서브 표시부 변환〇〇〇〇
표시 속도 변환〇〇〇〇
히스테리시스 고정값 변환〇〇〇〇
표시색 연동 변환〇—〇〇
ECO 모드 설정〇〇〇〇
설정 확인 코드〇〇〇〇
설정 복사 모드〇〇——
리셋 설정〇〇〇〇

※1: 통신 출력(C/Q)은 제어 출력(DO)과 연동하여 설정.

※2: 일본 국내용(DP-101Z□ / DP-102Z□)은 단위 변환을 할 수 없습니다.

------------------------------ Tab3 showing ------------------------------

용도

FA 현장의 IoT 사례 01

 셀프 모니터링 센서 도입 전

예방 보전

  • 예상치 않은 센서 불량으로 인한 제조 라인 정지를 피하고자 할 때
       ~ 라인 정지 시간×(제조 단가/시간)=손실 ~
  • 제조 라인의 다운 타임을 제한 없이 '제로'로 하고자 할 때

과　제

◆ 수집할 데이터량이 많아 PLC의 능력이 저하될 수 있음

◆ 데이터를 분석, 해석하는 부담이 큼

◆ 예방 교환한 센서류의 재설정이 복잡

 셀프 모니터링 센서 도입 후

센서 진단은 센서 자신에게 맡기세요.

  • 센서의 '상태' 감시
  • PLC는 '기기 제어'에 집중
  • 자세한 정보는 임의의 타이밍에 확인 가능

교환한 센서의 재설정은 상위 마스터에 맡기세요.

  • 연결한 마스터에서 자동 입력
  • 시간 단축뿐만 아니라 인적 오류 방지도 가능

FA 현장의 IoT 사례 02

 셀프 모니터링 센서 도입 전

원격 조작 및 일괄 설정

  • 센서류를 가능한 검출 포인트에 가까이 놓고 싶지만 여러 대여서 복잡하거나 설정이 곤란할 때
  • 반복 장치 등에 정해진 파라미터값을 한꺼번에 전송하고자 할 때
  • 장치 시동 시, 해당 센서류가 올바르게 결선되었는지 확인하고자 할 때

과　제

◆ 센서 설정에 시간이 걸림

◆ 센서 설정 오류 및 결선 오류를 없애고자 함

 셀프 모니터링 센서 도입 후

IO-Link 출력의 이점을 최대한 활용

  • 외부에서 설정값 판독/입력 가능
  • 여러 대의 센서를 한꺼번에 설정 가능
  • 설정 파라미터 외부 저장 가능
  • 개체 정보의 인식 및 판별 가능

------------------------------ Tab4 showing ------------------------------

주문 가이드

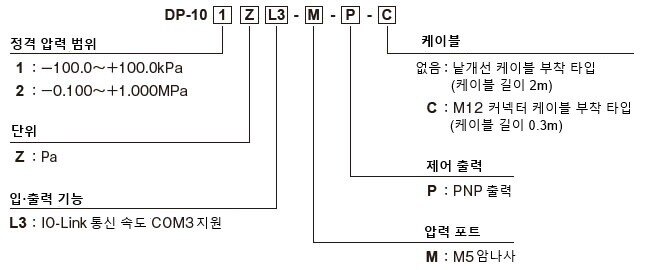

형식명

낱개선 케이블 부착 타입

종류형상정격 압력 범위형식명압력 포트제어 출력
저압용

-100.0～
+100.0kPa		DP-101ZL3-M-PM5 암나사PNP 트랜지스터・
오픈 컬렉터
고압용-0.100～
+1.000MPa		DP-102ZL3-M-P

M12 커넥터 케이블 부착 타입

종류형상정격 압력 범위형식명압력 포트제어 출력
저압용

-100.0～
+100.0kPa		DP-101ZL3-M-P-CM5 암나사PNP 트랜지스터・
오픈 컬렉터
고압용-0.100～
+1.000MPa		DP-102ZL3-M-P-C

(주1) : Smartclick은 (주)오므론의 상표 또는 등록상표입니다.

부속품※

• CN-14A-C2(커넥터 부착 케이블 2m)

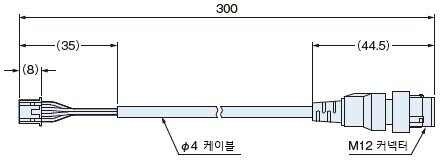

※전용 M12 커넥터 케이블 0.3m은 별도로 판매하지 않습니다.

------------------------------ Tab5 showing ------------------------------

옵션

품명형식명내용
커넥터 부착
케이블		CN-14A-C1길이 1ｍ낱개선.
0.2mm2 4심 한쪽 커넥터 부착 캡타이어 케이블
케이블 외경: ø3.7mm
CN-14A-C2(주1)길이 2ｍ
CN-14A-C3길이 3ｍ
CN-14A-C5길이 5ｍ
커넥터 부착
케이블
(내굴곡 타입)		CN-14A-R-C1길이 1ｍ낱개선.
0.2mm2 4심 한쪽 커넥터 부착
내굴곡성 캡타이어 케이블
케이블 외경: ø3.7mm
CN-14A-R-C2길이 2ｍ
CN-14A-R-C3길이 3ｍ
CN-14A-R-C5길이 5ｍ
커넥터CN-14A하우징 10개, 콘택트 40개 세트

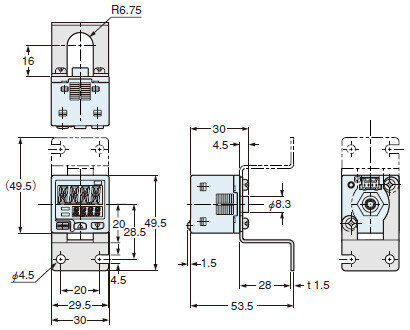

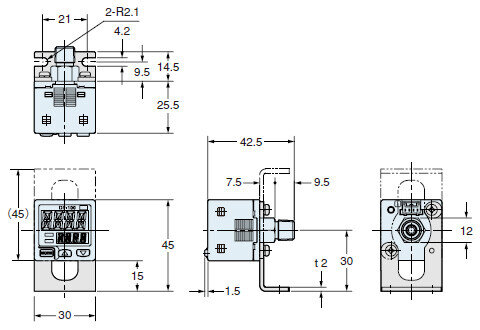

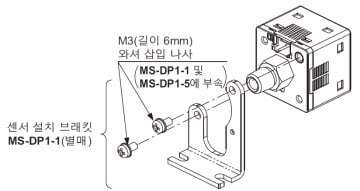

센서 설치 브래킷MS-DP1-1바닥면 또는 천장면 방향으로 센서 설치 가능.
여러 대 밀착 설치 가능.
MS-DP1-5뒷면 방향으로 센서 설치 가능.
여러 대 밀착 설치 가능.
패널 설치 도구MS-DP1-2두께 1~6mm의 패널에 설치 가능.
여러 대 밀착 설치 가능.

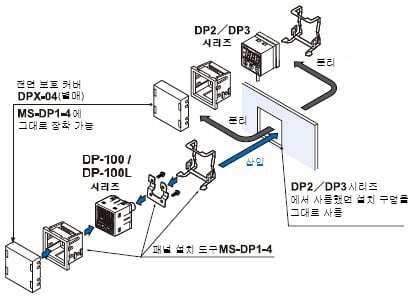

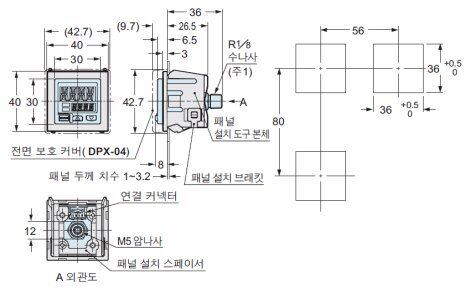

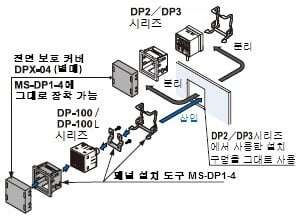

MS-DP1-4기존 기종 DP2/DP3 시리즈(수주 종료품)를 DP-100 시리즈로 변경 가능.
신규 설계인 경우에는 MS-DP1-2를 사용해 주십시오.
전면 보호 커버MS-DP1-3센서의 조정면을 보호합니다.
(패널 설치 도구 MS-DP1-2 사용 시 장착 가능)
DPX-04센서 조정면을 보호합니다.
(패널 설치 도구 MS-DP1-4 사용 시 장착 가능)
변환 부시MS-DP1-7DP-10□-M(-P) / DP-10□ZL3-M-P(-C)에 장착하여 압력 포트를 Rc1/8 암나사로 변환.
기존 기종 DP2/DP3 시리즈(수주 종료품)에서 변경 가능.
플랫
어태치먼트		MS-DP1-FMM5 암나사DP-10□-M(-P)/DP-10□ZL3-M-P(-C)용
압력 포트와 케이블을 아래 방향 또는 좌우 방향으로 바꾸어 벽면에 고르게 설치 가능.
MS-DP1-FRRc1/8 암나사
MS-DP1-FNNPT1/8 암나사
MS-DP1-FEG1/8 암나사

(주1) : DP-100 시리즈(DP-10□-J 제외) 및 DP-10□ZL3-M-P에 1개 부속되어 있습니다.

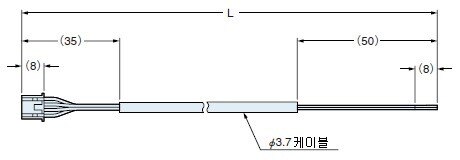

커넥터 부착 케이블

CN-14A-C□
CN-14A-R-C□

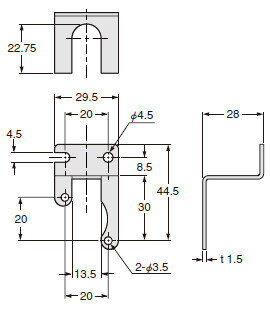

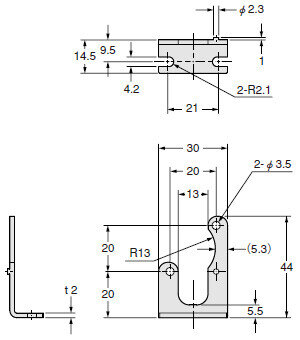

센서 설치 브래킷

MS-DP1-1

MS-DP1-5

패널 설치 브래킷, 전면 보호 커버

MS-DP1-2
MS-DP1-3

MS-DP1-4

변환 부시

MS-DP1-7

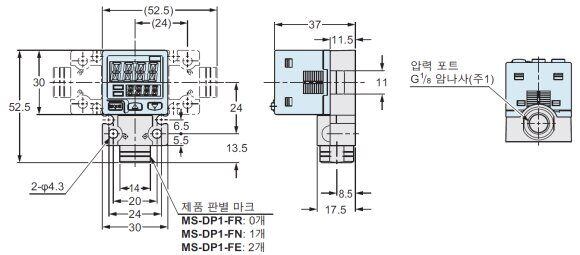

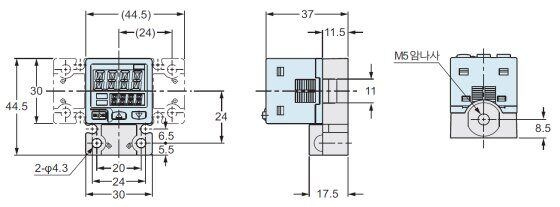

플랫 어태치먼트

MS-DP1-FM

본체 질량: 약 15g

부속품: M3(길이 8mm) 나사 2개,

M4(길이 20mm) 나사 2개 부속

MS-DP1-FR
MS-DP1-FN
MS-DP1-FE

본체 질량: 약 25g

부속품: M3(길이 8mm) 나사 2개,

M4(길이 20mm) 나사 2개 부속

권장 연결 커넥터 안내

(주)일본 압착 단자 제조 제품 콘택트: SPHD-001T-P05, 하우징: PAP-04V-S
※권장품에 대한 자세한 내용은 제조사로 문의해 주십시오.

권장 압착 공구 안내

(주)일본 압착 단자 제조 제품 형식명: YC-610R
※권장품에 대한 자세한 내용은 제조사로 문의해 주십시오.

연결 커넥터(e-CON) 권장품 안내

(주)3M 재팬 제품
적합 커넥터: 37104-3122-000 FL

자세한 내용은 '3M™ 미니 클램프 커넥터 안내'를 참조하십시오.

다이코 일렉트로닉스 재팬 합동회사 제조
형식명: 1473562-4
※권장품에 대한 자세한 내용은 제조사로 문의해 주십시오.

연장용 케이블 권장품 안내

(주)오므론 제품
연장용 양쪽 커넥터 부착 케이블 XS5W 시리즈

※Smartclick은 (주)오므론의 상표 또는 등록상표입니다. 권장품에 대한 자세한 내용은 제조사로 문의하십시오.

------------------------------ Tab6 showing ------------------------------

사양

종류낱개선 케이블 부속 타입M12 커넥터 케이블 부속 타입
저압용고압용저압용고압용
형식명DP-101ZL3-M-PDP-102ZL3-M-PDP-101ZL3-M-P-CDP-102ZL3-M-P-C
적합 규제 및 인증CE마킹(EMC 지령, RoHS 지령), UKCA마킹(EMC 규칙, RoHS 규칙), UL/c-UL 인정
압력의 종류게이지압
정격 전압 범위-100.0~+100.0kPa-0.100~+1.000MPa-100.0~+100.0kPa-0.100~+1.000MPa
설정 압력 범위-101.0~+101.0kPa-0.101~+1.010MPa-101.0~+101.0kPa-0.101~+1.010MPa
내압력500kPa1.5MPa500kPa1.5MPa
적용 유체비부식성 기체
전원 전압12~24V DC±10%　리플 P-P10% 이하
소비 전력(주2)통상 시：720mW 이하(전원 전압 24V 시 소비 전류 30mA 이하)
ECO 모드：STD 시 480mW 이하(전원 전압 24V 시 소비 전류 20mA 이하), FULL 시 360mW 이하(전원 전압 24V 시 소비 전류 15mA 이하)
통신 출력
(C/Q)
(주3)		IO-Link 통신IO-Link Specification V1.1
전송 속도COM3(230.4kbps)
프로세스 데이터4byte
최소 사이클 시간1.0ms
제어 출력
(DO)		PNP 트랜지스터・오픈 컬렉터
• 최대 유출 전류：50mA
• 인가 전압：30V DC 이하(제어 출력 -+V 간)
• 잔류 전압：2V 이하(유출 전류 50mA에서)
 출력 동작NO/NC를 키 조작으로 선택
출력 모드EASY 모드 / 히스테리시스 모드 / 윈도 콤퍼레이터 모드
응차(히스테리시스)최소 1digit(가변)
반복 정밀도±0.1%F.S.(±2digits 이내)±0.2%F.S.(±2digits 이내)±0.1%F.S.(±2digits 이내)±0.2%F.S.(±2digits 이내)
응답 시간2.5ms, 5ms, 10ms, 25ms, 50ms, 100ms, 250ms, 500ms, 1,000ms, 5,000ms　키 조작으로 선택
단락 보호장착
디지털 표시4자리+4자리 3색 LCD 표시(표시 갱신 주기：250ms, 500ms, 1,000ms　키 조작으로 선택)
 표시 압력 범위-101.0~+101.0kPa-0.101~+1.010MPa-101.0~+101.0kPa-0.101~+1.010MPa
출력 표시등주황색 LED
(출력 동작 표시등1：IO-Link 통신 시 점멸, 비IO-Link 통신 시 제어 출력 ON 시 점등(출력 동작 표시등2와 동기)
출력 동작 표시등2：제어 출력 ON 시 점등)
내환경성보호 구조IP40(IEC)
사용 주위 온도-10~+50℃(단, 결로 및 결빙 없을 것), 보관 시：-10~+60℃
사용 주위 습도35~85%RH, 보관 시：35~85%RH
내전압AC1,000V 1분간  충전부 전체・케이스 간
절연 저항DC500V 메가에서 50MΩ 이상　충전부 전체・케이스 간
내진동내구 10~500Hz　복진폭 3mm 또는 최대 가속도 196m/s2　XYZ 각 방향 2시간
(패널 설치 시・플랫 어태치먼트 장착 시：내구 10~150Hz　복진폭 0.75mm 또는 최대 가속도 49m/s2　XYZ 각 방향 2시간)
내충격내구 100m/s2(약 10G)　XYZ 각 방향 3회
온도 특성±0.5%F.S. 이내
(+20℃일 때 기준)		±1%F.S. 이내
(+20℃일 때 기준)		±0.5%F.S. 이내
(+20℃일 때 기준)		±1%F.S. 이내
(+20℃일 때 기준)
압력 포트M5 암나사
재질케이스：PBT, LCD 표시부：아크릴, 압력 포트：SUS303, 설치 나사부：황동(니켈 도금), 스위치부：실리콘 고무
연결 방식커넥터 연결
배선 길이0.3mm2 이상의 케이블로 전체 길이 20m(CE 마크 적합 시는 20m 미만)까지 가능
질량본체 질량：약 30g, 포장 질량：약 125g본체 질량：약 30g, 포장 질량：약 95g
부속품CN-14A-C2(커넥터 부착 케이블 2m)：1개전용 M12 커넥터 케이블 0.3m：1개

(주1) : 지정하지 않은 측정 조건은 사용 주위 온도 =+20℃입니다.

(주2) : 소비 전력은 출력 부하 전류를 포함하지 않습니다.

(주3) : 일반 센서로 사용하는 경우 통신 출력(C/Q)은 제어 출력(DO)과 출력 동작이 동일합니다.

------------------------------ Tab7 showing ------------------------------

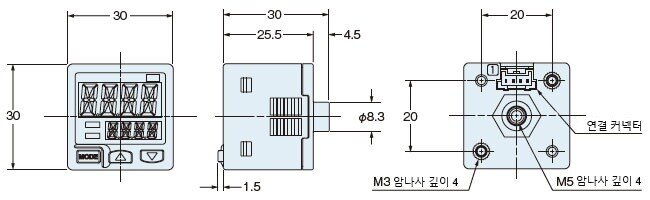

치수도

단위mm

DP-10□ZL3-M-P(-C)

센서

MS-DP1-1

센서 설치 브래킷(별매)

MS-DP1-1

재질: SPCC(삼가 유니크롬 도금)
M3(길이 6mm) 와셔 삽입 나사 2개 부속

장착도
그림은 DP-10□(-P) 또는 DP-10□(-K)를 설치한 경우입니다.

MS-DP1-1 장착도

MS-DP1-5

센서 설치 브래킷(별매)

MS-DP1-5

재질: SUS304
M3(길이 6mm) 와셔 삽입 나사 2개 부속

장착도
그림은 DP-10□-M(-P)를 설치한 경우입니다.

MS-DP1-5 장착도

MS-DP1-2
MS-DP1-3

패널 설치 도구(별매), 전면 보호 커버(별매)

DP-10□(-P) 또는 DP-10□(-K)와의 장착도

MS-DP1-2, MS-DP1-3[DP-10□(-P) 또는 DP-10□(-K)와의 장착도

재질: 폴리아세탈(패널 설치 도구), 폴리카보네이트(전면 보호 커버)

(주1) : DP-10□-E-P는 G1/8 수나사, DP-10□-N(-P)는 NPT1/8 수나사입니다.

(주2) : DP-10□-E-P의 경우 7.5가 10, 9.5가 7, 12가 14입니다.

패널 컷 치수

MS-DP1-2 MS-DP1-3 패널 컷 치수

(주1) : 패널의 두께는 1~6mm으로 해 주십시오.

MS-DP1-4

패널 설치 도구(기존 기종 변경용) (별매)

DP-10□(-P) 또는 DP-10□(-K)과의 장착도

DP-10□(-P) 또는 DP-10□(-K)과의 장착도

재질: 나일론6(패널 설치 도구 본체)
SUS304(패널 설치 브래킷)
SPCC(삼가 유니크롬 도금)(스페이서)

(주1) : DP-10□-E-P는 G1/8 수나사, DP-10□-N(-P)는 NPT1/8 수나사입니다.

(주2) : 패널의 두께는 1~3.2mm로 해 주십시오.

MS-DP1-7

변환 부시(별매)

MS-DP1-7

재질: 황동(니켈 도금)

질량: 약 10g

MS-DP1-FM

플랫 어태치먼트(별매)

DP-10□-M(-P)와의 장착도

MS-DP1-FM DP-10□-M(-P)와의 장착도

재질: PBT(유리 섬유 첨가)(본체)
SUS303(압력 포트)
H-NBR(O링)
질량: 약 15g(플랫 어태치먼트만 해당)

M3(길이 8mm) 나사, M4(길이 20mm) 나사 각 2개 부속

MS-DP1-FR/FN/FE

플랫 어태치먼트(별매)

DP-10□-M과의 장착도

MS-DP1-FR/FN/FE

(주1) : MS-DP1-FR은 Rc1/8 암나사, MS-DP1-FN은 NPT1/8 암나사입니다.

재질: PBT(유리 섬유 첨가) (본체)
SUS303(압력 포트)
H-NBR(O링)
질량: 약 25g(플랫 어태치먼트만 해당)

M3(길이 8mm) 나사, M4(길이 20mm) 나사 각 2개 부속

CN-14A(-R)-C□

커넥터 부착 케이블(별매, CN-14A-C2는 부속)

CN-14A(-R)-C□

・길이 L

형식명길이 Ｌ
CN-14A(-R)-C11,000
CN-14A(-R)-C22,000
CN-14A(-R)-C33,000
CN-14A(-R)-C55,000

전용 M12 커넥터 케이블(DP-10□ZL3-M-P-C에 부속)

(주1) : 반드시 부속된 전용 M12 커넥터 케이블을 사용하십시오. 시판의 M12 커넥터 케이블과 핀 배치가 다르므로 주의하십시오.

------------------------------ Tab8 showing ------------------------------

회로・연결

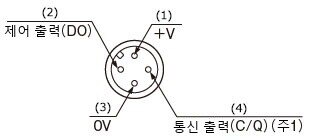

센서 측 커넥터 단자 배열도

단자 No.명칭
(1)+V
(2)통신 출력(C/Q)(주1)
(3)제어 출력(DO)
(4)0V

(주1) : 일반 센서로 사용하는 경우, 통신 출력(C/Q)은 제어 출력(DO)과 출력 동작이 동일합니다.

연결도

DP-10□ZL3-M-P

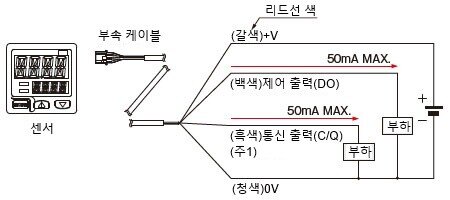

낱개선 케이블 부착 타입

<일반 센서로 사용하는 경우>

<IO-Link 마스터에 연결하는 경우>

(주1) : 일반 센서로 사용하는 경우, 통신 출력(C/Q)은 제어 출력(DO)과 출력 동작이 동일합니다.

DP-10□ZL3-M-P-C

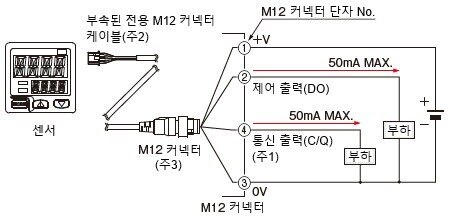

M12 커넥터 케이블 부착 타입

<일반 센서로 사용하는 경우>

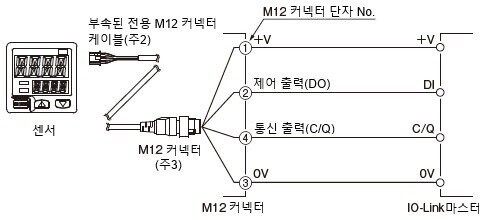

<IO-Link 마스터에 연결하는 경우>

(주1) : 일반 센서로 사용하는 경우, 통신 출력(C/Q)은 제어 출력(DO)과 출력 동작이 동일합니다.

(주2) : 반드시 부속된 전용 M12 커넥터 케이블을 사용하십시오. 시판 M12 커넥터 케이블과 핀 배치가 다르므로 주의하십시오.

(주3) : 부속된 전용 M12 커넥터에서 낱개선 배선 및 케이블 연장을 하는 경우는 시판 M12 커넥터 케이블을 별도로 준비하십시오.

M12 커넥터 단자 배열도

단자 o.명칭
(1)+V
(2)제어 출력(DO)
(3)0V
(4)통신 출력(C/Q)(주1)

(주1) : 일반 센서로 사용하는 경우, 통신 출력(C/Q)은 제어 출력(DO)과 출력 동작이 동일합니다.

------------------------------ Tab9 showing ------------------------------

사용상의 주의

※이 페이지는 DP-100 시리즈 및 DP-100L 시리즈 공통입니다.
각 상품에 대한 자세한 내용은 사양서 등에서 반드시 확인해 주십시오.

  • 본 제품을 인체 보호용 검출 장치로 사용하지 마십시오.
  • 인체 보호를 목적으로 하는 검출에는 OSHA, ANSI, 및 IEC 등 각국의 인체 보호용에 관한 법률 및 규격에 적합한 제품을 사용해 주십시오.
  • 본 제품은 비부식성 기체용입니다. 액체 및 부식성 기체에는 사용할 수 없습니다. 또한 인체에 영향을 미치는 인화성, 독성 등의 유체는 절대로 사용하지 마십시오.

각부의 명칭

배선

  • 배선 작업은 반드시 전원을 끈 상태로 실시해 주십시오.
  • 전원 입력은 정격을 초과하지 않도록 전원 변동을 확인해 주십시오.
  • 전원으로 시판 스위칭 레귤레이터를 사용하시는 경우에는 반드시 전원의 프레임 그라운드(F.G.) 단자를 접지해 주십시오.
  • 센서 설치부 주변에 노이즈 발생원이 되는 기기(스위칭 레귤레이터, 인버터 모터 등)를 사용하시는 경우에는 기기의 프레임 그라운드(F.G.) 단자를 반드시 접지해 주십시오.
  • 고압선 및 동력선과의 평행 배선 및 동일 배선관 사용은 피해 주십시오. 유도로 인한 오동작의 원인이 됩니다.
  • 오배선은 고장의 원인이 됩니다.

연결

  • 케이블의 인출부 및 커넥터부에 직접 스트레스를 가하지 마십시오.

연결

설치

  • 센서 설치 브래킷 MS-DP1-1 / MS-DP1-5가 별도로 준비되어 있으므로 이용해 주십시오. 또한, 센서를 센서 설치 브래킷 등으로 설치하는 경우의 조임 토크는 0.5N･m 이하로 해 주십시오.

센서 설치 브래킷 MS-DP1-1/MS-DP1-5

  • 패널 설치 도구 MS-DP1-2(별매) 및 전면 보호 커버 MS-DP1-3(별매)도 준비되어 있습니다.

패널 설치 도구 MS-DP1-2(별매) 및 전면 보호 커버 MS-DP1-3(별매)

  • 기존 기종 DP2/DP3 시리즈(수주 종료품) DP2/DP3 시리즈에서 교체할 수 있는 패널 설치 도구 MS-DP1-4가 준비되어 있습니다.

패널 설치 도구 MS-DP1-4

  • DP-10□-M(-P) / DP-10□ZL3-M-P(-C)용 변환 부시가 준비되어 있습니다. 기존 기종 DP2 / DP3 시리즈(수주 종료품)에서 교체할 수 있습니다. 압력 포트에 연결하는 경우의 조임 토크는 1.0N･m 이하로 해 주십시오.

쇼트 포트 타입 DP-10□-M용 변환 부시

  • 쇼트 포트 타입 DP-10□-M(-P)용 플랫 어태치먼트 MS-DP1-F□가 준비되어 있습니다.
  1. 본 제품의 설치 방향을 결정합니다.
    본 제품의 설치 방향을 결정합니다.
    (주1) : 압력 포트를 위 방향으로 설치할 수는 없습니다.
  2. 부속된 M3 나사(길이 8mm)를 사용해 본 제품을 센서(M3 암나사)에 설치합니다. 조임 토크는 0.5N･m 이하로 해 주십시오.
    부속된 M3 나사(길이 8mm)를 사용해 본 제품을 센서(M3 암나사)에 설치합니다.
  3. 부속된 M4 나사(길이 20mm)를 사용해 본 제품을 설치면에 설치합니다. 조임 토크는 1.2N･m 이하로 해 주십시오.
    부속된 M4 나사(길이 20mm)를 사용해 본 제품을 설치면에 설치합니다.
    (주1) : 커넥터 부착 케이블이 본 제품 측면의 홈부에서 빠져나온 상태로 설치하면 단선될 우려가 있으므로 주의해 주십시오.

CE 및 UKCA 적합을 위한 사용 조건(DP-100 시리즈)

  • 본 제품은 EMC 지령에 대응하는 CE 및 UKCA 적합 제품입니다. 본 제품에 적용된 이뮤니티에 관한 정합 규격은 EN 61000-6-2이며, 이 규격에 적합하기 위해서는 아래의 조건이 필수입니다.

    [조건]
     · 배선 길이는 전체 길이 30m 미만으로 해 주십시오.

배관

  • 압력 포트에 시판 조인트를 연결하는 경우에는 압력 포트 육각 부분를 12mm 스패너(DP-100-E 타입은 14mm)를 사용해 고정한 후, 조임 토크 9.8N･m 이하로 연결해 주십시오. 과도한 토크로 조이면 시판 조인트 또는 압력 포트부가 파손됩니다.
    또한, 리크가 없는 조인트에는 씰 테이프를 감아 연결해 주십시오.

  • DP-10□-M(-P) / DP-10□ZL3-M-P(-C)의 압력 포트에 시판 조인트를 연결하는 경우에는 제품 본체를 손으로 잡아 고정한 후, 조임 토크 1N･m 이하로 연결해 주십시오. 과도한 토크로 조이면 시판 조인트 또는 제품 본체가 파손됩니다.
  • 변환 부시 MS-DP1-7의 압력 포트에 조인트를 연결하는 경우의 조임 토크는 9.8N･m 이하로 해 주십시오.

  • 플랫 어태치먼트 MS-DP1-FM의 압력 포트에 조인트를 연결할 경우의 조임 토크는 1N·m 이하로 해 주십시오.

  • 플랫 어태치먼트 MS-DP1-FR/FE/FN의 압력 포트에 조인트를 연결하는 경우에는 압력 포트를 14mm 스패너로 고정한 후, 조임 토크 9.8N･m 이하로 연결해 주십시오. 또한 리크가 없는 조인트에는 씰 테이프를 감아 연결해 주십시오.

(주1) : 압력 포트 이외의 부분을 스패너로 고정해 압력 포트를 조이지 마십시오. 센서가 파손될 우려가 있습니다.

플랫 어태치먼트 MS-DP1-F□에 대하여

  • 플랫 어태치먼트 MS-DP1-F□과 센서를 올바르게 설치해 주십시오. 올바르게 설치하지 않으면 에어 리크가 발생할 가능성이 있습니다.
  • 과도하게 탈착하면 O링이 열화되므로 주의해 주십시오.
  • 플랫 어태치먼트 MS-DP1-F□의 O링을 만지거나, 흠집이 생기거나, 이물질 등이 부착되면 에어 리크가 발생해 검출 성능이 저하될 우려가 있습니다. 플랫 어태치먼트 MS-DP1-F□의 취급 및 보관에 충분히 주의해 주십시오.

기타

  • 본 제품은 공업 환경에서 사용하는 것을 목적으로 개발/제조된 제품입니다.
  • 정격 압력 범위 내에서 사용해 주십시오.
  • 내압력을 초과하는 압력을 인가하지 마십시오. 다이어프램이 파손되어 정상적으로 동작할 수 없게 됩니다.
  • 전원 투입 시의 과도적 상태(0.5)를 피해 사용해 주십시오.
  • 실외에서 사용하지 마십시오.
  • 강한 전자계 안에서는 성능을 충족시킬 수 없는 경우가 있습니다.
  • 증기, 먼지 등이 많은 곳에서는 사용을 피해 주십시오.
  • 시너 등의 유기용제 및 물, 기름, 유지가 직접 닿지 않도록 주의해 주십시오.
  • 압력 포트에 철사 등을 넣지 마십시오. 다이어프램이 파손되어 정상적으로 동작할 수 없게 됩니다.
  • 바늘 끝과 같이 뾰족한 것으로 키를 조작하지 마십시오.

RUN 모드에 대하여

  • 통상 동작 모드입니다.
설정 항목내용
설정값 설정UP 키, DOWN 키를 누르는 것만으로 ON/OFF의 설정값을 직접 바꿀 수 있습니다.
제로점 조정 기능압력 포트를 대기압쪽으로 개방했을 때 압력값 표시를 강제적으로 "0"으로 합니다.
키 잠금 기능키를 통해 조작을 할 수 없게 됩니다.
피크 · 보텀 홀드 기능변동하는 압력의 피크값 및 보텀값을 표시합니다. 피크값은 메인 표시부, 보텀값은 서브 표시부에 표시됩니다.

메뉴 설정 모드에 대하여

  • RUN 모드 시에 모드 변환 키를 2초간 누르면 메뉴 설정 모드로 변환됩니다.
  • 설정 도중 모드 변환 키를 길게 누르면 RUN 모드로 변환됩니다. 이 때 변경한 항목은 그대로 설정됩니다.
설정 항목내용
비교 출력1 출력 모드 설정비교 출력1의 출력 모드를 설정합니다.
비교 출력2 출력 모드 설정
(DP-100 시리즈
고기능 타입 제외)		비교 출력2의 출력 모드를 설정합니다.
아날로그 출력/외부 입력
변환
(DP-100 시리즈
고기능 타입만 해당)		아날로그 전압 출력 또는 아날로그 전류 출력, 오토 레퍼런스 입력, 리모트 제로점 조정 입력으로 변환할 수 있습니다.
N.O./N.C.변환노멀 오픈(N.O.) 또는 노멀 클로즈(N.C.)로 설정합니다.
응답 시간 설정응답 시간을 설정합니다.
응답 시간은 2.5ms, 5ms, 10ms, 25ms, 50ms, 100ms, 250ms, 500ms, 1,000ms, 5,000ms 중에서 선택할 수 있습니다.
메인 표시부의 표시색
변환		메인 표시부의 표시색을 변환할 수 있습니다.
출력 ON/OFF에 대하여 "적색/녹색" 또는 "녹색/적색". 또한 상시 "적색" 또는 "녹색"으로 고정 가능.
단위 변환
(DP-100 시리즈
고압용 타입만 해당)		압력 단위를 변환(MPa과 kPa)할 수 있습니다.

PRO 모드에 대하여

  • RUN 모드 시에 모드 변환 키를 5초간 누르면 PRO 모드로 변환됩니다.
  • 설정 도중에 모드 변환 키를 길게 누르면 RUN 모드로 변환됩니다. 이 때 변경한 항목은 그대로 설정됩니다.
설정 항목내용
서브 표시부 변환RUN 모드 중 서브 표시부의 표시를 임의의 영숫자로 변환합니다.
표시 갱신 주기 변환메인 표시부에 표시되는 압력값의 표시 갱신 주기를 변환합니다.
응차 고정값 변환EASY 모드와 윈도 콤퍼레이터 모드의 응차를 설정합니다(8단계).
표시색 연동 변환
(DP-100 시리즈
고기능 타입 제외)		비교 출력1 또는 비교 출력2의 출력 동작에 연동해 메인 표시부의 표시색을 변환할 수 있습니다.
ECO 모드 설정표시부를 어둡게 하거나 소등하여 소비 전력을 절감할 수 있습니다.
설정 확인 코드설정 내용을 코드로 확인할 수 있습니다.
설정 복사 모드
(DP-100 시리즈만 해당)		마스터 센서의 설정 내용을 슬레이브 센서로 복사할 수 있습니다.
리셋 설정공장 출하 상태로 되돌립니다.

설정 확인 코드 일람표

코드 일람표

코드1번째 자리2번째 자리3번째 자리4번째 자리
표준 타입고기능 타입 표준 타입만 해당
비교 출력1
출력 모드		N.O./N.C.
변환		비교 출력2
출력 모드		N.O./N.C.
변환		아날로그 출력
/ 외부 입력		설정값
표시		메인
표시부의
표시색		표시색 연동
0EASYN.O.OFFOFF아날로그 전압 출력P-1, Lo-1ON 시 적색비교 출력1
1N.C.EASYN.O.오토 레퍼런스Hi-1비교 출력2
2히스테리시스N.O.N.C.리모트 제로점 조정P-2, Lo-2ON 시 녹색비교 출력1
3N.C.히스테리시스N.O.아날로그 전류 출력Hi-2비교 출력2
4윈도
콤퍼레이터		N.O.N.C.-ADJ.상시 적색비교 출력1
5N.C.윈도
콤퍼레이터		N.O.--비교 출력2
6--N.C.--상시 녹색비교 출력1
7------비교 출력2
코드5번째 자리6번째 자리7번째 자리8번째 자리
응답 시간단위 변환표시 속도ECO 모드
02.5msMPa250msOFF
15mskPa500msSTD
210ms-1,000msFULL
325ms---
450ms---
5100ms---
6250ms---
7500ms---
81,000ms---
95,000ms---

DP-100L 시리즈 이벤트 기능

에러 레벨센서 표시상태
정상E-30점 조정 시에 압력 인가통지 정보
정상E-4정격 압력 범위 외에서 제로 조정
정상1010압력 상한 오버 또는
압력 소자 이상
정상-1010압력 하한 오버
주의압력값 표시가동 시간 오버
주의압력값 표시비휘발성 메모리 저장 횟수 오버
이상E-1출력 단락

MENU

최근 확인한 상품

최근 확인한 품번
