DP-102ZL3-M-P-C｜2화면・디지털 압력 센서 [기체용] DP-100L

다운로드

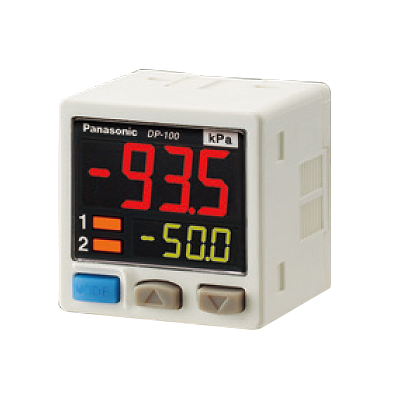

※실제 상품은 사진과 다른 경우가 있습니다.

EU RoHS 지침 2011/65/EU 6개 물질 및 EU RoHS 지침 2015/863/EU 4개 물질의 비함유 규정에 적합하며.

품번

DP-102ZL3-M-P-C

형번

DP-102ZL3-M-P-C

상품

2화면・디지털 압력 센서 [기체용]

상세

M12 커넥터 케이블 부속 타입

상품명

 2화면・디지털 압력 센서 [기체용] DP-100L

기술·자료·견적

※제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.

상세 스펙

제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.
항목내용
품번DP-102ZL3-M-P-C
형번DP-102ZL3-M-P-C
품명2화면・디지털 압력 센서 [기체용]
전체 제품 상세 정보M12 커넥터 케이블 부속 타입
적합 규제 및 인증CE마킹(EMC 지령, RoHS 지령), UKCA마킹(EMC 규칙, RoHS 규칙), UL/c-UL 인정
압력의 종류게이지압
정격 압력 범위-0.100～+1.000MPa
설정 압력 범위-0.101～+1.010MPa
내압력1.5MPa
적용 유체비부식성 기체
전원 전압12～24V DC±10%　리플P-P10%이하
소비 전력통상 시：720mW 이하(전원 전압 24V 시 소비 전류 30mA 이하)
ECO 모드：STD 시 480mW 이하(전원 전압 24V 시 소비 전류 20mA 이하), FULL 시 360mW 이하(전원 전압 24V 시 소비 전류 15mA 이하)
통신 출력(C/Q) : IO-Link 통신IO-Link Specification V1.1
(주): 일반 센서로 사용하는 경우 통신 출력(C/Q)은 제어 출력(DO)과 출력 동작이 동일합니다.
통신 출력(C/Q) : 전송 속도COM3(230.4kbps)
(주): 일반 센서로 사용하는 경우 통신 출력(C/Q)은 제어 출력(DO)과 출력 동작이 동일합니다.
통신 출력(C/Q) : 프로세스 데이터4byte
(주): 일반 센서로 사용하는 경우 통신 출력(C/Q)은 제어 출력(DO)과 출력 동작이 동일합니다.
통신 출력(C/Q) : 최소 사이클 시간1.0ms
(주): 일반 센서로 사용하는 경우 통신 출력(C/Q)은 제어 출력(DO)과 출력 동작이 동일합니다.
제어 출력(DO)PNP 트랜지스터・오픈 컬렉터
• 최대 유출 전류：50mA
• 인가 전압：30V DC 이하(제어 출력 -+V 간)
• 잔류 전압：2V 이하(유출 전류 50mA에서)
제어 출력(DO) : 출력 동작NO/NC를 키 조작으로 선택
제어 출력(DO) : 출력 모드EASY 모드 / 히스테리시스 모드 / 윈도 콤퍼레이터 모드
제어 출력(DO) : 응차(히스테리시스)최소 1digit(가변)
제어 출력(DO) : 반복 정밀도±0.2%F.S.(±2digits이내）
제어 출력(DO) : 응답 시간2.5ms, 5ms, 10ms, 25ms, 50ms, 100ms, 250ms, 500ms, 1,000ms, 5,000ms　키 조작으로 선택
제어 출력(DO) : 단락 보호장착
디지털 표시4자리+4자리 3색 LCD 표시(표시 갱신 주기：250ms, 500ms, 1,000ms　키 조작으로 선택)
디지털 표시 : 표시 압력 범위-0.101～+1.010MPa
출력 표시등주황색 LED
(출력 동작 표시등1：IO-Link 통신 시 점멸, 비IO-Link 통신 시 제어 출력 ON 시 점등(출력 동작 표시등2와 동기)
출력 동작 표시등2：제어 출력 ON 시 점등)
내환경성:보호 구조IP40(IEC）
내환경성:사용 주위 온도-10～+50℃、보관 시：-10～+60℃
내환경성:사용 주위 습도35～85%RH(단, 결로 및 결빙 없을 것）、보관 시：35～85%RH
내환경성:내전압AC1,000V 1분간 충전부 전체・케이스 간
내환경성:절연 저항DC500V 메가에서 50MΩ 이상　충전부 전체・케이스 간
내환경성:내진동내구 10~500Hz　복진폭 3mm 또는 최대 가속도 196m/s2　XYZ 각 방향 2시간
(패널 설치 시・플랫 어태치먼트 장착 시：내구 10~150Hz　복진폭 0.75mm 또는 최대 가속도 49m/s2　XYZ 각 방향 2시간)
내환경성:내충격내구 100m/s2(약 10G)　XYZ 각 방향 3회
온도 특성±1%F.S.이내(+20℃일 때 기준）
압력 포트M5 암나사
재질케이스：PBT, LCD 표시부：아크릴, 압력 포트：SUS303, 설치 나사부：황동(니켈 도금), 스위치부：실리콘 고무
연결 방식커넥터 연결
배선 길이0.3mm2 이상의 케이블로 전체 길이 20m(CE 마크 적합 시는 20m 미만)까지 가능
질량본체 질량：약 30g, 포장 질량：약 95g
부속품전용 M12 커넥터 케이블 0.3m：1개
비고(주): 지정하지 않은 측정 조건은 사용 주위 온도 =+20℃입니다.
