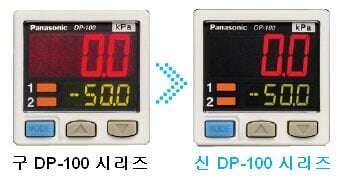

2화면 · 디지털 압력 센서[기체용] DP-100 Ver.2

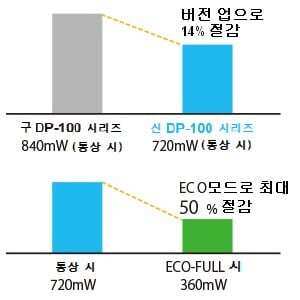

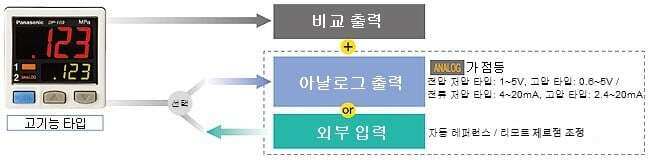

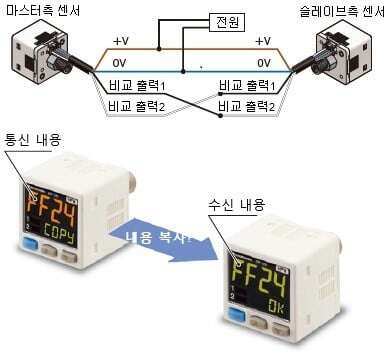

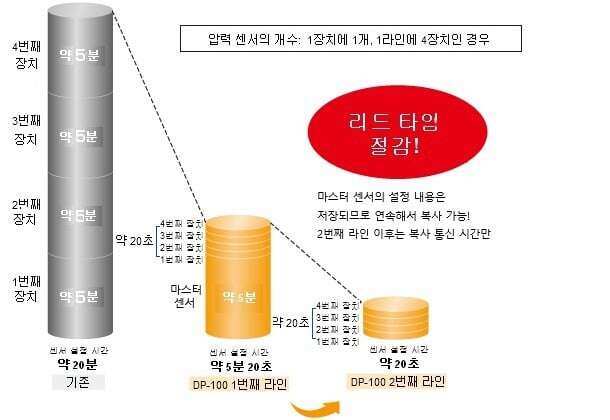

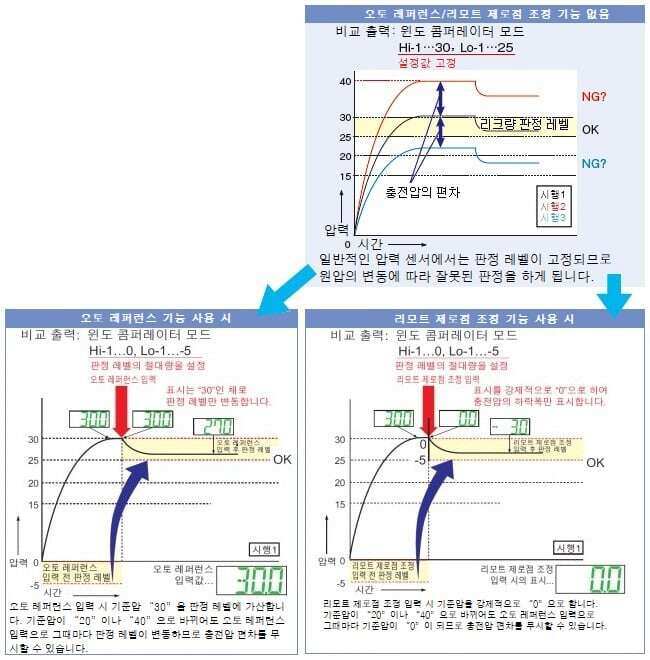

기능

DP-100 / DP-100L 시리즈 기능 비교표

〇：장착, —：미장착

※1: 통신 출력(C/Q)은 제어 출력(DO)과 연동하여 설정.

※2: 일본 국내용(DP-101Z□ / DP-102Z□)은 단위 변환을 할 수 없습니다.

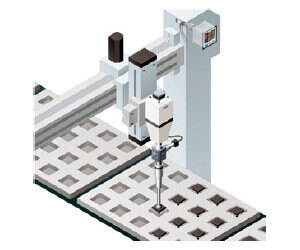

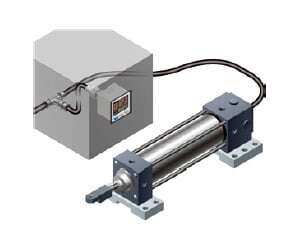

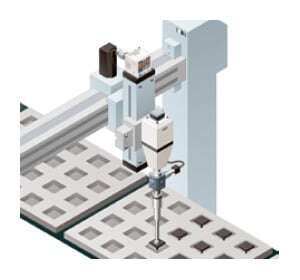

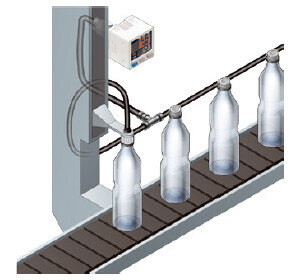

용도

주문 가이드

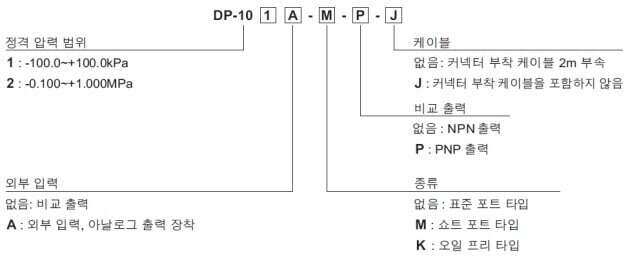

형식명

커넥터 부착 케이블이 포함되지 않은 타입

커넥터 부착 케이블이 포함되지 않은 타입이 준비되어 있습니다. 형식명 끝에 "-J"을 붙여 주문해 주십시오.

형식명 일람표

부속품

CN-14A-C2(커넥터 부착 케이블 2m)

옵션

(주1) : DP-100 시리즈(DP-10□-J 제외) 및 DP-10□ZL3-M-P에 1개 부속되어 있습니다.

커넥터 부착 케이블

CN-14A-C□
CN-14A-R-C□

센서 설치 브래킷

MS-DP1-1

MS-DP1-5

패널 설치 브래킷, 전면 보호 커버

MS-DP1-2
MS-DP1-3

MS-DP1-4

변환 부시

MS-DP1-7

플랫 어태치먼트

MS-DP1-FM

본체 질량: 약 15g

부속품：M3(길이 8mm) 나사 2개,

M4(길이 20mm) 나사 2개 부속

MS-DP1-FR
MS-DP1-FN
MS-DP1-FE

본체 질량: 약 25g

부속품：M3(길이 8mm) 나사 2개,

M4(길이 20mm) 나사 2개 부속

권장 연결 커넥터 안내

(주)일본 압착 단자 제조 제품 콘택트：SPHD-001T-P05, 하우징：PAP-04V-S
※권장품에 대한 자세한 내용은 제조사로 문의해 주십시오.

권장 압착 공구 안내

(주)일본 압착 단자 제조 제품 형식명：YC-610R
※권장품에 대한 자세한 내용은 제조사로 문의해 주십시오.

연결 커넥터(e-CON) 권장품 안내

(주)3M 재팬 제품
적합 커넥터：37104-3122-000 FL

자세한 내용은 '3M™ 미니 클램프 커넥터 안내'를 참조하십시오.

다이코 일렉트로닉스 재팬 합동회사 제조
형식명：1473562-4
※권장품에 대한 자세한 내용은 제조사로 문의해 주십시오.

사양

(주1) : 지정하지 않은 측정 조건은 사용 주위 온도=+20℃ 입니다.

(주2) : 형식명에 "-M"이 붙어 있는 기종은 쇼트 포트 타입입니다.

(주3) : 비교 출력2는 표준 타입에만 장착되어 있습니다.

(주4) : 동시에 사용할 수 없습니다.

치수도

단위mm

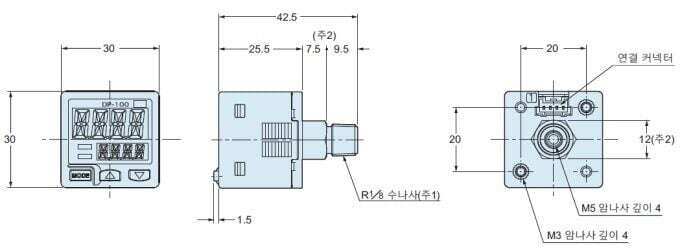

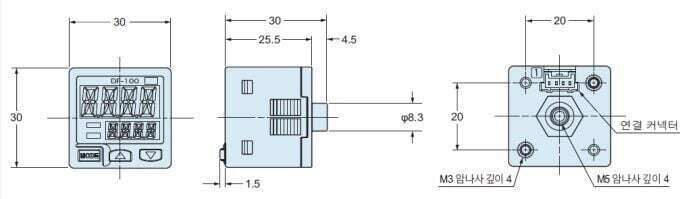

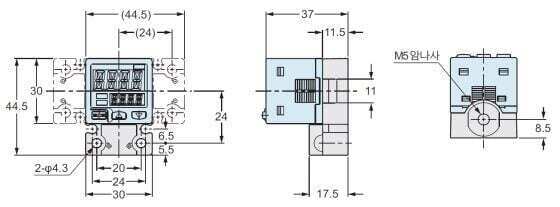

DP-10□(-P)
DP-10□(-K)

센서

(주1) : DP-10□-E-P는 G1/8 수나사, DP-10□-N(-P)는 NPT1/8 수나사입니다.

(주2) : DP-10□-E-P의 경우 7.5가 10, 9.5가 7, 12가 14입니다.

DP-10□-M(-P)

센서

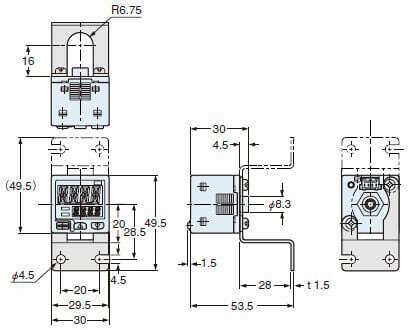

MS-DP1-1

센서 설치 브래킷(별매)

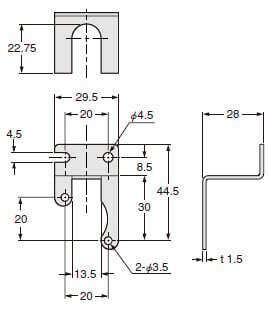

재질: SPCC(삼가 유니크롬 도금)
M3(길이 6mm) 와셔 삽입 나사 2개 부속

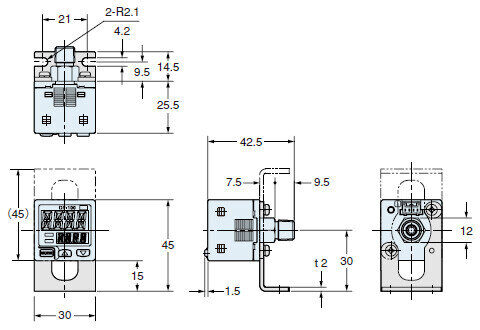

DP-10□(-P) 또는 DP-10□(-K)과의 장착도

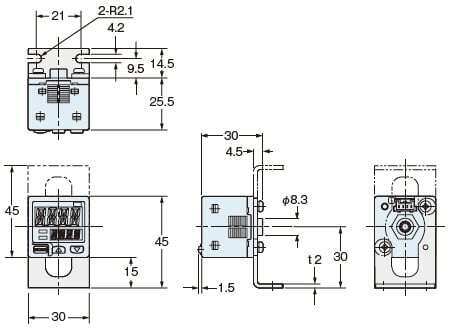

DP-10□-M(-P)과의 장착도

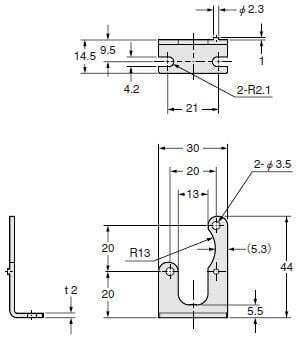

MS-DP1-5

센서 설치 브래킷(별매)

재질: SUS304
M3(길이 6mm) 와셔 삽입 나사 2개 부속

DP-10□-M(-P)과의 장착도

MS-DP1-2
MS-DP1-3

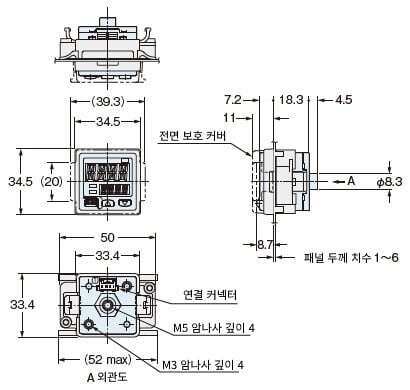

패널 설치 도구(별매), 전면 보호 커버(별매)

DP-10□(-P) 또는 DP-10□(-K)와의 장착도

재질：

폴리아세탈(패널 설치 도구)
폴리카보네이트(전면 보호 커버)

(주1) : DP-10□-E-P는 G1/8 수나사, DP-10□-N(-P)는 NPT1/8 수나사입니다.

(주2) : DP-10□-E-P의 경우 7.5가 10, 9.5가 7, 12가 14입니다.

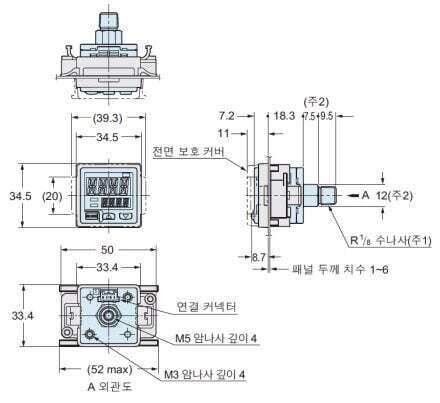

DP-10□-M(-P)과의 장착도

재질: 폴리아세탈(패널 설치 도구)
폴리카보네이트(전면 보호 커버)

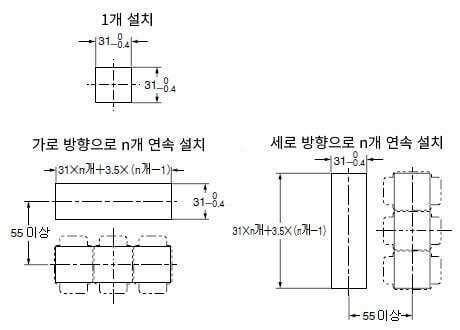

패널 컷 치수

(주3)：패널의 두께는 1~6mm으로 해 주십시오.

MS-DP1-4

패널 설치 도구 (별매)

DP-10□(-P) 또는 DP-10□(-K)과의 장착도

재질: 나일론6(패널 설치 도구 본체)
SUS304(패널 설치 브래킷)
SPCC(삼가 유니크롬 도금)(스페이서)

(주1) : DP-10□-E-P는 G1/8 수나사, DP-10□-N(-P)는 NPT1/8 수나사입니다.
(주2) : 패널의 두께는 1~3.2mm로 해 주십시오.

DP-10□-M(-P)과의 장착도

재질: 나일론6(패널 설치 도구 본체)
SUS304(패널 설치 브래킷)
SPCC(삼가 유니크롬 도금)(스페이서)

패널 컷 치수

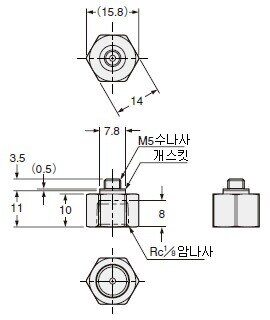

MS-DP1-7

변환 부시(별매)

재질: 황동(니켈 도금)
질량: 약 10g

MS-DP1-FM

플랫 어태치먼트(별매)

DP-10□-M(-P)과의 장착도

재질: PBT(유리 섬유 첨가)(본체), SUS303(압력 포트), H-NBR(O링)
질량: 약 15g(플랫 어태치먼트만 해당)
M3(길이 8mm) 나사, M4(길이 20mm) 나사 각 2개 부속

MS-DP1-FR/FN/FE

플랫 어태치먼트(별매)

DP-10□-M(-P)과의 장착도

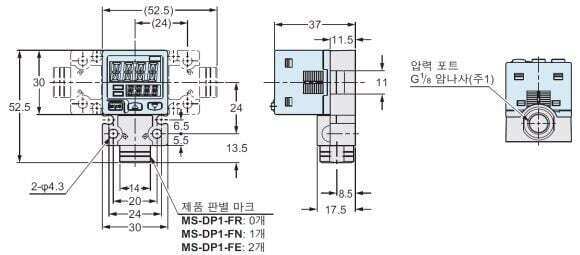

(주1) : MS-DP1-FR은 Rc1/8 암나사, MS-DP1-FN은 NPT1/8 암나사입니다.

재질: PBT(유리 섬유 첨가) (본체), SUS303(압력 포트), H-NBR(O링)
질량: 약 25g(플랫 어태치먼트만 해당)
M3(길이 8mm) 나사, M4(길이 20mm) 나사 각 2개 부속

CN-14A(-R)-C□

커넥터 부착 케이블(별매, CN-14A-C2는 부속)

・길이 L

회로・연결

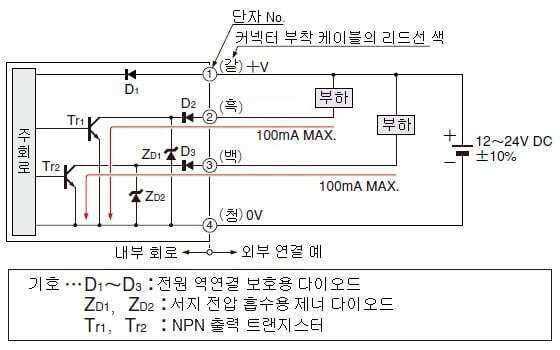

NPN 출력 타입

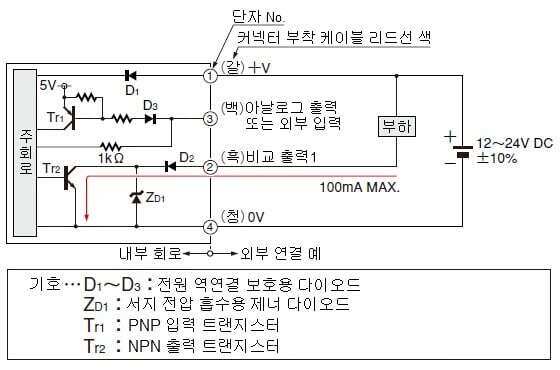

입 · 출력 회로도

표준 타입

고기능 타입

단자 배열도

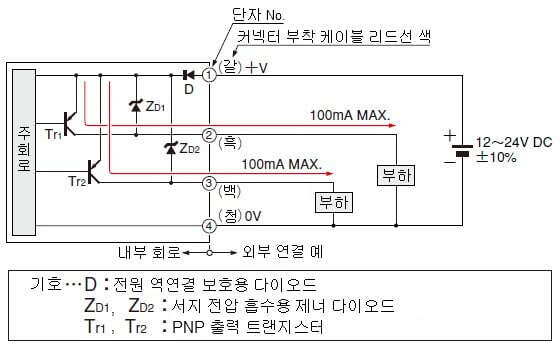

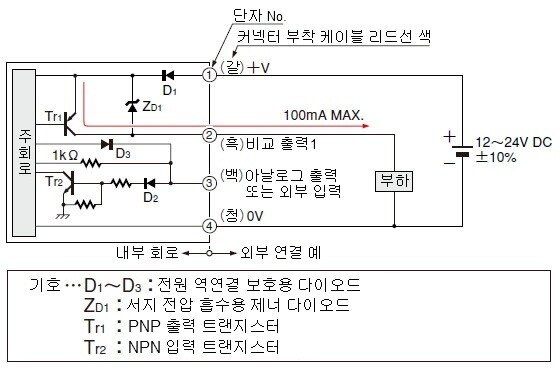

PNP 출력 타입

입 · 출력 회로도

표준 타입

고기능 타입

단자 배열도

사용상의 주의

※이 페이지는 DP-100 시리즈 및 DP-100L 시리즈 공통입니다.
각 상품에 대한 자세한 내용은 사양서 등에서 반드시 확인해 주십시오.

각부의 명칭

배선

• 배선 작업은 반드시 전원을 끈 상태로 실시해 주십시오.
• 전원 입력은 정격을 초과하지 않도록 전원 변동을 확인해 주십시오.
• 전원으로 시판 스위칭 레귤레이터를 사용하시는 경우에는 반드시 전원의 프레임 그라운드(F.G.) 단자를 접지해 주십시오.
• 센서 설치부 주변에 노이즈 발생원이 되는 기기(스위칭 레귤레이터, 인버터 모터 등)를 사용하시는 경우에는 기기의 프레임 그라운드(F.G.) 단자를 반드시 접지해 주십시오.
• 고압선 및 동력선과의 평행 배선 및 동일 배선관 사용은 피해 주십시오. 유도로 인한 오동작의 원인이 됩니다.
• 오배선은 고장의 원인이 됩니다.

연결

• 케이블의 인출부 및 커넥터부에 직접 스트레스를 가하지 마십시오.

설치

• 센서 설치 브래킷 MS-DP1-1 / MS-DP1-5가 별도로 준비되어 있으므로 이용해 주십시오. 또한, 센서를 센서 설치 브래킷 등으로 설치하는 경우의 조임 토크는 0.5N･m 이하로 해 주십시오.

• 패널 설치 도구 MS-DP1-2(별매) 및 전면 보호 커버 MS-DP1-3(별매)도 준비되어 있습니다.

• 기존 기종 DP2/DP3 시리즈(수주 종료품) DP2/DP3 시리즈에서 교체할 수 있는 패널 설치 도구 MS-DP1-4가 준비되어 있습니다.

• DP-10□-M(-P) / DP-10□ZL3-M-P(-C)용 변환 부시가 준비되어 있습니다. 기존 기종 DP2 / DP3 시리즈(수주 종료품)에서 교체할 수 있습니다. 압력 포트에 연결하는 경우의 조임 토크는 1.0N･m 이하로 해 주십시오.

(1) 본 제품의 설치 방향을 결정합니다.

• 쇼트 포트 타입 DP-10□-M(-P)용 플랫 어태치먼트 MS-DP1-F□가 준비되어 있습니다.

(주1) : 압력 포트를 위 방향으로 설치할 수는 없습니다.

(2) 부속된 M3 나사(길이 8mm)를 사용해 본 제품을 센서(M3 암나사)에 설치합니다. 조임 토크는 0.5N･m 이하로 해 주십시오.

(3) 부속된 M4 나사(길이 20mm)를 사용해 본 제품을 설치면에 설치합니다. 조임 토크는 1.2N･m 이하로 해 주십시오.

(주1) : 커넥터 부착 케이블이 본 제품 측면의 홈부에서 빠져나온 상태로 설치하면 단선될 우려가 있으므로 주의해 주십시오.

CE 및 UKCA 적합을 위한 사용 조건(DP-100 시리즈)

• 본 제품은 EMC 지령에 대응하는 CE 및 UKCA 적합 제품입니다. 본 제품에 적용된 이뮤니티에 관한 정합 규격은 EN 61000-6-2이며, 이 규격에 적합하기 위해서는 아래의 조건이 필수입니다.


  [조건]


  ・배선 길이는 전체 길이 30m 미만으로 해 주십시오.

배관

• 압력 포트에 시판 조인트를 연결하는 경우에는 압력 포트 육각 부분를 12mm 스패너(DP-100-E 타입은 14mm)를 사용해 고정한 후, 조임 토크 9.8N･m 이하로 연결해 주십시오. 과도한 토크로 조이면 시판 조인트 또는 압력 포트부가 파손됩니다.
  또한, 리크가 없는 조인트에는 씰 테이프를 감아 연결해 주십시오.

• DP-10□-M(-P) / DP-10□ZL3-M-P(-C)의 압력 포트에 시판 조인트를 연결하는 경우에는 제품 본체를 손으로 잡아 고정한 후, 조임 토크 1N･m 이하로 연결해 주십시오. 과도한 토크로 조이면 시판 조인트 또는 제품 본체가 파손됩니다.
• 변환 부시 MS-DP1-7의 압력 포트에 조인트를 연결하는 경우의 조임 토크는 9.8N･m 이하로 해 주십시오.

• 플랫 어태치먼트 MS-DP1-FM의 압력 포트에 조인트를 연결하는 경우의 조임 토크는 1N·m 이하로 해 주십시오.

• 플랫 어태치먼트 MS-DP1-FR/FE/FN의 압력 포트에 조인트를 연결하는 경우에는 압력 포트를 14mm 스패너로 고정한 후, 조임 토크 9.8N･m 이하로 연결해 주십시오. 또한 리크가 없는 조인트에는 씰 테이프를 감아 연결해 주십시오.

(주1) : 압력 포트 이외의 부분을 스패너로 고정해 압력 포트를 조이지 마십시오. 센서가 파손될 우려가 있습니다.

플랫 어태치먼트 MS-DP1-F□에 대하여

• 플랫 어태치먼트 MS-DP1-F□과 센서를 올바르게 설치해 주십시오. 올바르게 설치하지 않으면 에어 리크가 발생할 가능성이 있습니다.
• 과도하게 탈착하면 O링이 열화되므로 주의해 주십시오.
• 플랫 어태치먼트 MS-DP1-F□의 O링을 만지거나, 흠집이 생기거나, 이물질 등이 부착되면 에어 리크가 발생해 검출 성능이 저하될 우려가 있습니다. 플랫 어태치먼트 MS-DP1-F□의 취급 및 보관에 충분히 주의해 주십시오.

기타

• 본 제품은 공업 환경에서 사용하는 것을 목적으로 개발/제조된 제품입니다.
• 정격 압력 범위 내에서 사용해 주십시오.
• 내압력을 초과하는 압력을 인가하지 마십시오. 다이어프램이 파손되어 정상적으로 동작할 수 없게 됩니다.
• 전원 투입 시의 과도적 상태(0.5)를 피해 사용해 주십시오.
• 실외에서 사용하지 마십시오.
• 강한 전자계 안에서는 성능을 충족시킬 수 없는 경우가 있습니다.
• 증기, 먼지 등이 많은 곳에서는 사용을 피해 주십시오.
• 시너 등의 유기용제 및 물, 기름, 유지가 직접 닿지 않도록 주의해 주십시오.
• 압력 포트에 철사 등을 넣지 마십시오. 다이어프램이 파손되어 정상적으로 동작할 수 없게 됩니다.
• 바늘 끝과 같이 뾰족한 것으로 키를 조작하지 마십시오.

RUN 모드에 대하여

• 통상 동작 모드입니다.

메뉴 설정 모드에 대하여

• RUN 모드 시에 모드 변환 키를 2초간 누르면 메뉴 설정 모드로 변환됩니다.
• 설정 도중 모드 변환 키를 길게 누르면 RUN 모드로 변환됩니다. 이 때 변경한 항목은 그대로 설정됩니다.

PRO 모드에 대하여

• RUN 모드 시에 모드 변환 키를 5초간 누르면 PRO 모드로 변환됩니다.
• 설정 도중에 모드 변환 키를 길게 누르면 RUN 모드로 변환됩니다. 이 때 변경한 항목은 그대로 설정됩니다.

설정 확인 코드 일람표

DP-100L 시리즈 이벤트 기능
