DP-102｜2화면・디지털 압력 센서[기체용] DP-100 Ver.2

다운로드

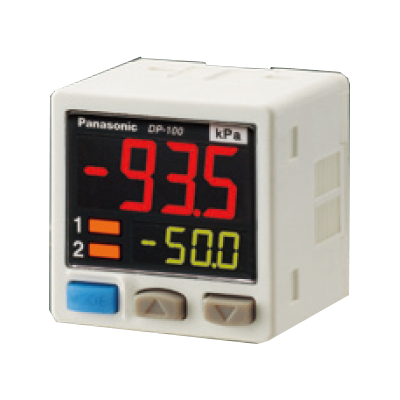

※실제 상품은 사진과 다른 경우가 있습니다.

EU RoHS 지침 2011/65/EU 6개 물질 및 EU RoHS 지침 2015/863/EU 4개 물질의 비함유 규정에 적합하며.

품번

DP-102

형번

DP-102

상품

2화면・디지털 압력 센서[기체용]

상세

표준포트타입

상품명

 2화면・디지털 압력 센서[기체용] DP-100 Ver.2

기술·자료·견적

※제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.

상세 스펙

제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.
항목내용
품번DP-102
형번DP-102
품명2화면・디지털 압력 센서[기체용]
전체 제품 상세 정보표준포트타입
적합 규제 및 인증CE마킹(EMC 지령, RoHS 지령), UKCA마킹(EMC 규칙, RoHS 규칙), UL/c-UL 인정
압력의 종류게이지 압력
정격 압력 범위-0.100 ～ +1.000MPa
설정 압력 범위-0.101 ～ +1.010MPa
내압력1.5MPa
적용 유체비부식성 기체
전원 전압12 ～ 24V DC±10%  리플 P-P10% 이하
소비 전력통상 시 : 720mW 이하(전원 전압 24V 시 소비 전류 30mA 이하)
ECO 모드 : STD 시 480mW 이하(전원 전압 24V 시 소비 전류 20mA 이하), FULL 시 360mW 이하(전원 전압 24V 시 소비 전류 15mA 이하)
비교 출력<NPN 출력 타입>
NPN 트랜지스터・오픈 컬렉터
・최대 유입 전류 : 100mA
・인가 전압 : 30V DC 이하(비교 출력 - 0V 간)
・전류 전압 : 2V 이하(유입 전류 100mA에서)
비교 출력 : 출력 동작NO/NC를 키 조작으로 선택
비교 출력 : 출력 모드EASY 모드 / 히스테리시스 모드 / 윈도 콤퍼레이터 모드
비교 출력 : 응차(히스테리시스)최소 1digit(가변)
비교 출력 : 반복 정밀도±0.2%F.S.
(±2digits 이내)
비교 출력 : 응답 시간2.5ms, 5ms, 10ms, 25ms, 50ms, 100ms, 250ms, 500ms, 1,000ms, 5,000ms 중에서 키 조작으로 선택
비교 출력 : 단락 보호장착
외부 입력-
아날로그 전압 출력-
아날로그 전류 출력-
표시4자리 + 4자리 3색 LCD 표시(표시 갱신 주기 : 250ms, 500ms, 1,000ms 중에서 키 조작으로 선택)
표시 : 표시 압력 범위-0.101 ～ +1.010MPa
표시등주황색 LED
(출력1 동작 표시등: 비교 출력1 ON 시 점등,출력2/아날로그 전압/전류 출력 동작 표시등: 비교 출력2 ON 시 점등)
내환경성:보호 구조IP40(IEC)
내환경성:사용 주위 온도-10 ～ +50℃, 보관 시 : -10 ～ +60℃
내환경성:사용 주위 습도35 ～ 85%RH(단, 결로 및 결빙이 없을 것), 보관 시 : 35～85%RH
내환경성:내전압AC1,000V 1분간  충전부 일괄・케이스 간
내환경성:절연 저항DC500V 메가에서 50MΩ 이상  충전부 일괄・케이스 간
내환경성:내진동내구 10～500Hz  복진폭 3mm   XYZ 각 방향 2시간
(패널 설치 시・플랫 어태치먼트 장착 시 : 내구 10～150Hz  복진폭 0.75mm  XYZ 각 방향 2시간)
내환경성:내충격내구 100m/s2(약 10G)  XYZ 각 방향 3회
온도 특성±1%F.S. 이내
(+20℃ 시 기준)
압력 포트M5 암나사 +R1/8 수나사
재질케이스 : PBT(유리 섬유 첨가)
LCD 표시부 : 아크릴
압력 포트 : SUS303
설치 나사부 : 황동(니켈 도금)
스위치부 : 실리콘 고무
연결 방식커넥터 연결
배선 길이0.3mm2 이상의 케이블로 100m(CE 마크 적합 시에는 30m 미만)까지 가능
질량본체 질량: 약 40g, 포장 질량: 약 130g
부속품CN-14A-C2(2m 커넥터 부착 케이블): 1개
