기본 정보
PLC + Motion + Communication 【All-in-one】
UL,CE,Korean KC,UKCA를 취득했습니다.
UL , CE : 마킹 적합
Korean KC : PNP 타입은 KC 마크 인증 대상 외
기술·자료·견적
- 2022년4월 Hello! GM1(기술자료)를 게재했습니다.
기술자료는 WEB사이트에서 다운로드 할 수 있습니다.
>>Hello! GM1
특징
PLC + Motion + Communication
PLC와 모션을 일체화
고속 모션 제어 최고 속도 주기 500 μs
기능 집약으로 멀티태스킹 제어
■모션 제어
• 위치/속도/토크 제어
• 캠 동기, 기어 동기, CNC 제어
■멀티태스킹 제어
• 고속 모션 제어
• 표시기・디바이스・상위 통신
• 데이터 처리
PLC 프로그래밍 표준화
제조사 의존의 프로그래밍으로부터 탈피
프로그래밍: IEC61131-3規格準拠、PLCopen
6개국어 대응: LD/ST/FBD/SFC/IL/CFC
라이브러리 기능에 의한 컴포넌트화
객체 지향에 대응
※당사 Web사이트에서 다운로드 할 수 있습니다.
상위・디바이스 통신 강화
각종 네트워크 프로토콜에 대응
■ Motion
다양한 모션 제어가 가능
- 최고 속도 제어 주기 500μs로 모션과 입출력 제어(증설 유닛 포함)
- 실축/가상축/엔코더축의 3요소로 구성 가능한 모션 제어
- 기본적인 단축 제어(위치/속도/토크 제어) 뿐만 아니라 다축 동기 제어(기어 주기, 캠 주기, 보간 제어, CNC 제어)가 가능
캠 에디터로 캠 곡선을 자유롭게 생성 가능
|
|
CNC 에디터로 G 코드 기술을 통한 궤적 생성 및 3축 동기 제어 가능
- 보간 제어부터 복잡한 궤도 제어까지 용도에 따른 제어 가능
- G코드 기술로 프로그램 내 변수 도입, 반복 처리, 좌표 변환, 평활화 가능
■ PLC
객체 지향 프로그래밍 실현 가능
|
레시피 매니저 기능
|
|
프로젝트 관리 기능
|
|
■ Communication
통신 설정을 간단하게 설정 가능【새로운 기능】
・표시기 또는 OPC UA 서버에 간단하게 등록 가능
・변수목록은 XML 파일에 생성 가능
(1) OPC UA 서버의 유효/무효
(2) 공개할 변수에 체크하여 등록
대응하는 각종 규격
적합 규격 | 규격 번호 | |
---|---|---|
EU/UK 규격 | EMC | EN 61131-2 |
RoHS | EN IEC 63000 | |
UL 규격 | UL61010-1, UL61010-2-201 | |
CSA 규격 | C22.2 No.61010-1-12, C22.2 No.61010-2-201 | |
한국 전파법(KC)(주1) | KN 61131-2 |
(주1) AGM1CSEC16P, AGM1Y64P, AGM1XY64D2P는 KC 규격을 취득했습니다.
EMC : Electromagnetic Compatibility = 전자기 양립성
RoHS : Restriction of Hazardous Substances
IEC : International Electrotechnical Commission = 국제 전기 표준 회의
EN : Europaischen Norman = 유럽 규격
UL : Underwriters Laboratories = 미국 보험 회사 시험소
CSA : Canadian Standards Association = 캐나다 표준 협회
KC : Radio Waves Act (South Korea)
모션 컨트롤러는 한국 전파법상의 Class A 기기(업무용 방송통신기기) 입니다.
아래의 주의사항을 숙지하시고 본 제품을 사용해 주십시오.
------------------------------ Tab2 showing ------------------------------
시스템 구성
※Realtime Express 및 RTEX는 파나소닉 홀딩스 주식회사의 등록 상표입니다.
Realtime Express는 당사가 독자적으로 개발한 고속・동기 모션 네트워크입니다.
※EtherCAT은 독일 Beckhoff Automation GmbH가 사용을 허가한 특허 기술이며 등록 상표입니다.
※시스템명이나 제품명등은 각사의 등록 상표입니다.
------------------------------ Tab3 showing ------------------------------
유닛 일람
컨트롤러・증설 유닛
명칭 | 설명 | 주문 품번 |
---|---|---|
GM1 컨트롤러 RTEX 타입 (주1) | RTEX 모션 컨트롤러 트랜지스터 NPN 출력 타입 | AGM1CSRX16T |
GM1 컨트롤러 EtherCAT 타입 (주1) | EtherCAT 모션 컨트롤러 트랜지스터 NPN 출력 타입 | AGM1CSEC16T |
EtherCAT 모션 컨트롤러 트랜지스터 PNP 출력 타입 | AGM1CSEC16P | |
GM1 디지털 입출력 유닛 (주1) | 24V DC, 입력 64점 | AGM1X64D2 |
출력 64점 트랜지스터 NPN 타입 | AGM1Y64T | |
출력 64점 트랜지스터 PNP 타입 | AGM1Y64P | |
24V DC, 입력 32점 출력 32점 트랜지스터 NPN 타입 | AGM1XY64D2T | |
24V DC, 입력 32점 출력 32점 트랜지스터 PNP 타입 | AGM1XY64D2P | |
GM1 아날로그 입출력 유닛 | 입력 8점 | AGM1AD8 |
출력 4점 | AGM1DA4 | |
GM1 펄스 출력 유닛 (주1) | 4축, 펄스 열, 500kpps 오픈 컬렉터 출력 | AGM1PG04T |
4축, 펄스 열, 4Mpps 라인 드라이버 출력 | AGM1PG04L | |
GM1 시리얼 통신 유닛 | RS-232C × 2ch | AGM1NSCS2 |
RS-422A/485 × 2ch | AGM1NSCM2 | |
RS-232C × 1ch RS-422A/485 × 1ch | AGM1NSCS1M1 |
(주1) : 컨트롤러, 디지털 입출력 유닛, 펄스 출력 유닛에는 커넥터가 포함되어 있지 않습니다. 커넥터를 준비해 주십시오.
컨트롤러에는 전원 케이블(품번:AFPG805)이 포함되어 있습니다.
>>커넥터(옵션 페이지)
------------------------------ Tab4 showing ------------------------------
------------------------------ Tab5 showing ------------------------------
사양
공통 사양
항목 | 사양 |
---|---|
정격 전압 | 24 V DC |
전압 허용 범위 | 20.4~28.8 V DC |
허용 순간 정전 시간 | 24 V DC 10 ms 이하 (제품 출하 시에 있어서) |
사용 주위 온도 | 0 ~ +55 ℃ |
보관 주위 온도 | -40 ~ +70 ℃ |
사용 주위 습도 | 10 ~ 95 %RH (+25 ℃에서 결로 및 결빙이 없을 것) |
보관 주위 습도 | 10 ~ 95 %RH (+25 ℃에서 결로 및 결빙이 없을 것) |
내전압 (검지 전류 5 mA) | 500 V AC 1분간(주1) |
절연 저항 (시험 전압 500 V DC) | 100 MΩ 이상(주1) |
내진동 | JIS B 3502, IEC 61131-2에 준거 5~8.4 Hz 편진폭 3.5 mm 8.4~150 Hz 정가속도 9.8 m/s2 X, Y, Z 각 방향 10회 소인 (1옥타브/min.) |
내충격 | JIS B 3502, IEC 61131-2에 준거 147 m/s2 X, Y, Z 각 방향 3회 |
내노이즈성 | 1000 V [P-P] 펄스폭 1 μs, 50 ns (노이즈 시뮬레이터법에 따름) (전원 단자) |
사용 환경 | 부식성 가스가 없을 것. 먼지가 적을 것. |
EU 지령 적합 규격 | EMC 지령:EN 61131-2 RoHS 지령:EN IEC 63000 |
과전압 카테고리 | 카테고리II 이하 |
오손도 | 2 이하 |
(주1): 내전압 및 절연 저항에 대한 자세한 내용은 각 제품의 사양서를 확인하십시오.
본체 질량 일람
유닛 종류 | 본체 질량 | |
---|---|---|
GM1 컨트롤러 RTEX 타입 | AGM1CSRX16T | 약 370 g(단자대・엔드 커버 포함) |
GM1 컨트롤러 EtherCAT 타입 | AGM1CSEC16T | 약 370 g(단자대・엔드 커버 포함) |
AGM1CSEC16P | 약 370 g(단자대・엔드 커버 포함) | |
GM1 디지털 입출력 유닛 | AGM1X64D2 | 약 160 g (단자대 포함) |
AGM1Y64T | 약 160 g (단자대 포함) | |
AGM1Y64P | 약 160 g (단자대 포함) | |
AGM1XY64D2T | 약 160 g (단자대 포함) | |
AGM1XY64D2P | 약 160 g (단자대 포함) | |
GM1 아날로그 입출력 유닛 | AGM1AD8 | 약 150 g(단자대 포함) |
AGM1DA4 | 약 150 g(단자대 포함) | |
GM1 펄스 출력 유닛 | AGM1PG04T | 약 160 g(단자대 포함) |
AGM1PG04L | 약 160 g(단자대 포함) | |
GM1 시리얼 통신 유닛 | AGM1NSCS2 | 약 150 g(단자대 포함) |
AGM1NSCM2 | 약 150 g(단자대 포함) | |
AGM1NSCS1M1 | 약 150 g(단자대 포함) |
소비 전류 일람
유닛 종류 | 소비 전류 | |
---|---|---|
GM1 컨트롤러 RTEX 타입 | AGM1CSRX16T | 400 mA 이하 |
GM1 컨트롤러 EtherCAT 타입 | AGM1CSEC16T | 400 mA 이하 |
AGM1CSEC16P | 400 mA 이하 | |
GM1 디지털 입출력 유닛 | AGM1X64D2 | 90 mA 이하 |
AGM1Y64T | 160 mA 이하 | |
AGM1Y64P | 160 mA 이하 | |
AGM1XY64D2T | 120 mA 이하 | |
AGM1XY64D2P | 120 mA 이하 | |
GM1 아날로그 입출력 유닛 | AGM1AD8 | 160 mA 이하 |
AGM1DA4 | 320 mA 이하 | |
GM1 펄스 출력 유닛 | AGM1PG04T | 120 mA 이하 |
AGM1PG04L | 120 mA 이하 | |
GM1 시리얼 통신 유닛 | AGM1NSCS2 | 120 mA 이하 |
AGM1NSCM2 | 140 mA 이하 | |
AGM1NSCS1M1 | 130 mA 이하 |
컨트롤러
USB 포트 사양
항목 | 사양 |
---|---|
규격 | USB2.0 Fullspeed |
커넥터 형상 | USB miniB 타입 |
COM 포트 사양(RS-232C)
항목 | 사양 | |
---|---|---|
CH 수 | 1 | |
물리층 | RS-232C 3선식(비절연) | |
전송 거리 | MAX.15 m | |
통신 형태 | 1:1 통신 | |
통신 방식 | 반이중 방식 | |
전송로 | 다심 실드선 | |
전송 속도 | 9600/19200/38400/57600/115200 bps | |
전송 포맷 | 데이터 길이 | 7 bit/8 bit |
패리티 | 없음/있음(홀수/짝수) | |
스톱 비트 | 1bit/2bit | |
시단 코드 | 없음 | |
종단 코드 | 없음 | |
커넥터 형상 | 탈착식 단자대(5핀) |
■COM 포트의 단자 배열도
단자 No. | 신호명 | 기능 |
---|---|---|
1 | SD | 송신 데이터 |
2 | RD | 수신 데이터 |
3 | SG | 신호용 접지 |
4 | N.C. | - |
5 | N.C. | - |
LAN 포트 사양
항목 | 사양 | |
---|---|---|
포트 수 | 2 | |
통신 인터페이스 | 이더넷 100BASE-TX/10BASE-T | |
통신 속도 | 100 Mbps/10 Mbps Auto-Negotiation | |
최대 세그먼트 길이 | 100 m (주1) | |
노드 간 최장 거리 | 100BASE-TX 2세그먼트 10BASE-T 5세그먼트 | |
통신 케이블 | 실드 부속 트위스트 페어 (TIA/EIA-568B CAT5e 이상) | |
통신 프로토콜 | TCP/IP UDP | |
동시 커넥션 수 | LAN1 | 최대 16대 (시스템 커넥션:1대, 사용자 커넥션:15대) |
LAN2 | 최대 32대, 범용:16대 총 커넥션 수에 따라 주기를 제한 | |
통신 방식 | 전이중/반이중 방식 | |
TCP/IP 프로토콜 | TCP/IP 준거 (IPV4) | |
기능 | 네트워크 설정(IP, Subnet, Gateway)의 변경 및 유지 Ethernet 포트 간의 서로 다른 네트워크 설정 가능 Ethernet 포트 간의 라우팅은 실행하지 않음 | |
LED 표시 | LINK | Ethernet상의 기기와 커넥션되었을 때 점등 |
ACT | 커넥션된 기기와 명령어, 응답의 송수신 등 통신이 이루어지고 있을 때 점멸 |
(주1): 규격상 최대 100 m까지 가능하지만, 사용 환경에 따라 페라이트 코어 설치 등의 내노이즈 대책이 필요한 경우가 있습니다. 또한 제어반 근처에 허브를 설치하여 10 m 이하로 사용하는 것을 권장합니다.
RTEX 포트 사양
항목 | 사양 |
---|---|
통신 속도 | 100 Mbps |
물리층 | 100BASE-TX 전체 2중(IEEE 802.3u) |
케이블 | 실드 부속 트위스트 페어(TIA/EIA-568B CAT5e 이상) |
토폴로지 | 링 |
절연 방식 | 펄스 트랜스 |
커넥터 | 8-pin RJ45 |
최대 케이블 길이 | 노드 간 100 m, 전체 길이 200 m |
통신 주기 | 500 μs~2 ms |
지령 갱신 주기 | 500 μs~4 ms |
동작 지령 | 프로파일 위치, 사이클릭 위치/속도/토크 |
접속 가능한 수 | 실축 32축, 가상축 20축 (최대 52축) |
EtherCAT 포트 사양
항목 | 사양 |
---|---|
통신 속도 | 100 Mbps |
물리층 | 100BASE-TX 전체 2중 (IEEE 802.3u) |
케이블 | 실드 부속 트위스트 페어 (TIA/EIA-568B CAT5e 이상) |
토폴로지 | 데이지 체인 (분기 없음) |
절연 방식 | 펄스 트랜스 |
커넥터 | 8-pin RJ45 |
전송 거리 | 노드 간:최대 100 m |
통신 주기 | 500 μs 이상 |
동작 지령 | 프로파일 위치, 사이클릭 위치/속도/토크 |
접속 가능한 수 | 실축 32축, 가상축 20축 (최대 52축) |
성능 사양
항목 | 사양 | |
---|---|---|
SD(SDHC) 메모리 카드 | 지원 미디어 | SD 메모리 카드, SDHC 메모리 카드 최대 32 GB |
지원 포맷 규격 | SD 규격 준거 | |
동작 표시 | LED 표시 (접속 시 점멸) | |
커버 OPEN 시 검출 | 있음 | |
메모리용량 | 프로그램 | 16 MB |
변수 (비유지) | 16 MB | |
변수 (유지) | 192 kB | |
캘린더 타이머 | 시계 정밀도 | 월차 95초 이하(0 ℃일 때) 월차 15초 이하(+25 ℃일 때) 월차 130초 이하(+55 ℃일 때) |
내장 콘덴서에 의한 전원 차단 시의 유지 시간 | 14일 이상(+25 ℃에서)(주1) |
(주1): 5분 이상 전원이 공급되어야 합니다.
고속 카운터 입력 사양
항목 | 사양 | ||
---|---|---|---|
입력 A, B, Z 신호 | |||
24V DC | 5 V DC | ||
오픈 컬렉터 연결 | 라인 드라이버 연결 | ||
절연 방식 | 포토 커플러 절연 | ||
정격 입력 전압 | 12 V DC~24 V DC | 5 V DC | AM26LS31 상당 |
사용 전압 범위 | 10.8 V DC~26.4 V DC | 3.5 V DC~5.5 V DC | |
커먼 방식 | 각 점 독립 커먼 | ||
최소 ON 전압 /최소 ON 전류 | 10 V DC/4 mA | 3V DC/4mA | |
최대 OFF 전압 /최대 OFF 전류 | 2 V DC/2 mA | 1 V DC/0.5 mA | |
입력 임피던스 | 약 3.9 kΩ | 약 560 Ω | |
동작 표시 | 6점 LED 표시 |
입력 사양
항목 | 사양 | |
---|---|---|
절연 방식 | 포토 커플러 절연 | |
정격 입력 전압 | 24 V DC | |
정격 입력 전류 | 약 3 mA (24 V DC일 때) | |
입력 임피던스 | 약 6.8 kΩ | |
사용 전압 범위 | 21.6~26.4 V DC | |
최소 ON 전압/최소 ON 전류 | 19.2 V/6 mA | |
최대 OFF 전압/최대 OFF 전류 | 2.4 V/1 mA | |
응답 시간 | OFF→ON | 135 μs 이하 (입력 시정수 변환 기능으로 변경 가능) |
ON→OFF | 135 μs 이하 (입력 시정수 변환 기능으로 변경 가능) | |
커먼 방식 | 16점/1커먼 | |
동작 표시 | 16점 LED 표시 (ON일 때 점등, SW 변환) | |
외부 연결 방식 | 커넥터 연결(MIL 규격 준거 40P) |
■GM1 컨트롤러 입력부의 내부 회로도
■GM1 컨트롤러의 입력 동시 ON 점수 제한
출력 사양(싱크)
항목 | 사양 | |
---|---|---|
절연 방식 | 포토 커플러 절연 | |
출력 형식 | NPN 오픈 컬렉터 | |
정격 부하 전압 | 5~24 V DC | |
부하 전압 허용 범위 | 4.75~26.4 V DC | |
최대 부하 전류 | 0.1 A | |
커먼 제한 | 1.6 A/커먼 | |
최대 돌입 전류 | 1.0 A | |
OFF 시 누설 전류 | 1 μA 이하 | |
ON 시 최대 전압 강하 | 0.7 V 이하 | |
응답 시간 | OFF→ON | 6 μs 이하 (주위 온도 25 ℃일 때) |
ON→OFF | 15 μs 이하 (주위 온도 25 ℃일 때) | |
외부 공급 전원 | 전압 | 4.75~26.4 V DC |
전류 | 35 mA/커먼 (24 V일 때) | |
서지 킬러 | 제너 다이오드 | |
단락 보호 | 있음 (8점마다 자동 보호)(주1) | |
커먼 방식 | 16점/1커먼 | |
동작 표시 | 16점 LED 표시 (ON일 때 점등, SW 변환) | |
외부 연결 방식 | 커넥터 연결 (MIL 규격 준거 40P) |
(주1): 최대 돌입 전류를 초과한 경우 동일 보호 블록의 8점의 출력을 동시에 OFF합니다.
■GM1 컨트롤러 출력부의 내부 회로도
■GM1 컨트롤러의 출력 동시 ON 점수 제한
출력 사양(소스)(GM1 컨트롤러 EtherCAT 타입만 해당)
항목 | 출력 사양 | |
---|---|---|
절연 방식 | 포토 커플러 절연 | |
출력 형식 | PNP 오픈 컬렉터 | |
정격 부하 전압 | 24 V DC | |
부하 전압 허용 범위 | 21.6~26.4 V DC | |
최대 부하 전류 | 0.1 A | |
커먼 제한 | 1.6 A/커먼 | |
최대 돌입 전류 | 1.0 A | |
OFF 시 누설 전류 | 2 μA 이하 | |
ON 시 최대 전압 강하 | 0.7 V 이하 | |
응답 시간 | OFF→ON | 6 μs 이하 (주위 온도 25 ℃일 때) |
ON→OFF | 15 μs 이하 (주위 온도 25 ℃일 때) | |
외부 공급 전원 | 전압 | 21.6~26.4 V DC |
전류 | 30 mA/커먼 (24 V일 때) | |
서지 킬러 | 제너 다이오드 | |
단락 보호 | 있음 (8점마다 자동 보호)(주1) | |
커먼 방식 | 16점/1커먼 | |
동작 표시 | 16점 LED 표시 (ON일 때 점등, SW 변환) | |
외부 연결 방식 | 커넥터 연결 (MIL 규격 준거 40P) |
(주1): 최대 돌입 전류를 초과한 경우 동일 보호 블록의 8점의 출력을 동시에 OFF합니다.
■GM1 컨트롤러 출력부의 내부 회로도
■GM1 컨트롤러의 출력 동시 ON 점수 제한
디지털 입력 유닛
디지털 입력 유닛 입력 사양
항목 | 입력 사양 | |
---|---|---|
절연 방식 | 포토 커플러 절연 | |
정격 입력 전압 | 24 V DC | |
정격 입력 전류 | 약 2.7 mA (24 V DC일 때) | |
입력 임피던스 | 약 6.8 kΩ | |
사용 전압 범위 | 20.4~26.4 V DC | |
최소 ON 전압/ 최소 ON 전류 | 19.2 V / 2.5 mA | |
최대 OFF 전압/ 최대 OFF 전류 | 5 V / 1.5 mA | |
응답 시간 | OFF→ON | 0.2 ms 이하 (입력 시정수 변환 기능으로 변경 가능) |
ON→OFF | 0.2 ms 이하 (입력 시정수 변환 기능으로 변경 가능) | |
커먼 방식 | 32점/1커먼 | |
동작 표시 | 동작 표시 32점 LED 표시 (ON일 때 점등, 표시 변환 스위치로 변환) | |
외부 연결 방식 | 커넥터 연결(MIL 규격 준거 40P, 2개 사용) |
■디지털 입력 유닛의 내부 회로도
■디지털 입력 64점 유닛의 입력 동시 ON 점수 제한
디지털 출력 유닛
디지털 출력 유닛(싱크) 출력 사양
항목 | 출력 사양 | |
---|---|---|
절연 방식 | 포토 커플러 절연 | |
출력 형식 | NPN 오픈 컬렉터 | |
정격 부하 전압 | 5~24 V DC | |
부하 전압 허용 범위 | 4.75~26.4 V DC | |
최대 부하 전류 | 0.3 A (20.4~26.4 V DC), 30 mA(4.75 V DC) | |
커먼 제한 | 3.2 A/커먼 | |
최대 돌입 전류 | 0.6 A | |
OFF 시 누설 전류 | 1 μA 이하 | |
ON 시 최대 전압 강하 | 0.5 V 이하 | |
응답 시간 | OFF→ON | 0.1 ms 이하 (부하 전류 2 mA 이상) |
ON→OFF | 0.3 ms 이하(부하 전류 2 mA 이상) | |
외부 공급 전원 | 전압 | 4.75~26.4 V DC |
전류 | 70 mA/커먼 (24 V일 때) | |
서지 킬러 | 제너 다이오드 | |
단락 보호 | 없음 | |
커먼 방식 | 32점/1커먼 | |
동작 표시 | 32점 LED 표시 (ON일 때 점등, 표시 변환 스위치로 변환) | |
외부 연결 방식 | 커넥터 연결 (MIL 규격 준거 40P, 2개 사용) |
■디지털 출력 유닛(싱크)의 내부 회로도
■디지털 출력 유닛(싱크)의 부하 전류 제한
부하 전류는 외부 공급 전원의 전압에 따라 다음 그림과 같이 제한됩니다.
■디지털 출력 유닛(싱크)의 출력 동시 ON 점수 제한
디지털 출력 유닛(소스) 출력 사양
항목 | 출력 사양 | |
---|---|---|
절연 방식 | 포토 커플러 절연 | |
출력 형식 | PNP 오픈 컬렉터 | |
정격 부하 전압 | 5~24 V DC | |
부하 전압 허용 범위 | 4.75~26.4 V DC | |
최대 부하 전류 | 0.3 A (20.4~26.4 V DC), 30 mA(4.75 V DC) | |
커먼 제한 | 3.2 A/커먼 | |
최대 돌입 전류 | 0.6 A | |
OFF 시 누설 전류 | 1 μA 이하 | |
ON 시 최대 전압 강하 | 0.5 V 이하 | |
응답 시간 | OFF→ON | 0.1 ms 이하 (부하 전류 2 mA 이상) |
ON→OFF | 0.5 ms 이하(부하 전류 2 mA 이상) | |
외부 공급 전원 | 전압 | 4.75~26.4 V DC |
전류 | 90 mA/커먼 (24 V일 때) | |
서지 킬러 | 제너 다이오드 | |
단락 보호 | 없음 | |
커먼 방식 | 32점/1커먼 | |
동작 표시 | 32점 LED 표시 (ON일 때 점등, 표시 변환 스위치로 변환) | |
외부 연결 방식 | 커넥터 연결 (MIL 규격 준거 40P, 2개 사용) |
■디지털 출력 유닛(소스)의 내부 회로도
■디지털 출력 유닛(소스)의 부하 전류 제한
부하 전류는 외부 공급 전원의 전압에 따라 다음 그림과 같이 제한됩니다.
■디지털 출력 유닛(소스)의 출력 동시 ON 점수 제한
디지털 입출력 유닛
디지털 입출력 유닛(싱크) 입출력 사양
항목 | 입출력 사양 | ||
---|---|---|---|
입 력 사 양 | 절연 방식 | 포토 커플러 절연 | |
정격 입력 전압 | 24 V DC | ||
정격 입력 전류 | 약 2.7 mA (24 V DC일 때) | ||
입력 임피던스 | 약 6.8 kΩ | ||
사용 전압 범위 | 20.4~26.4 V DC | ||
최소 ON 전압/최소 ON 전류 | 19.2 V/2.5 mA | ||
최대 OFF 전압/최대 OFF 전류 | 5 V/1.5 mA | ||
응답 시간 | OFF→ON | 0.2 ms 이하 (입력 시정수 변환 기능으로 변경 가능) | |
ON→OFF | 0.2 ms 이하 (입력 시정수 변환 기능으로 변경 가능) | ||
커먼 방식 | 32점/1커먼 | ||
출 력 사 양 | 절연 방식 | 포토 커플러 절연 | |
출력 형식 | NPN 오픈 컬렉터 | ||
정격 부하 전압 | 5~24 V DC | ||
부하 전압 허용 범위 | 4.75~26.4 V DC | ||
최대 부하 전류 | 0.3 A (20.4~26.4 V DC), 30 mA (4.75 V DC) | ||
커먼 제한 | 3.2 A/커먼 | ||
최대 돌입 전류 | 0.6 A | ||
OFF 시 누설 전류 | 1 μA 이하 | ||
ON 시 최대 전압 강하 | 0.5 V 이하 | ||
응답 시간 | OFF→ON | 0.1 ms 이하(부하 전류 2 mA 이상) | |
ON→OFF | 0.3 ms 이하(부하 전류 2 mA 이상) | ||
외부 공급 전원 | 전압 | 4.75~26.4 V DC | |
전류 | 70 mA/커먼(24 V일 때) | ||
서지 킬러 | 제너 다이오드 | ||
단락 보호 | 없음 | ||
커먼 방식 | 32점/1커먼 | ||
동작 표시 | 32점 LED 표시 (ON일 때 점등, 표시 변환 스위치로 변환) | ||
외부 연결 방식 | 커넥터 연결(MIL 규격 준거 40P, 2개 사용) |
■디지털 입출력 유닛(싱크)의 내부 회로도
입력부(32점)
출력부(32점)
■디지털 입출력 유닛(싱크)의 부하 전류 제한
부하 전류는 외부 공급 전원의 전압에 따라 다음 그림과 같이 제한됩니다.
■디지털 입출력 유닛(싱크)의 입력 동시 ON 점수 제한(최대 점수 32점)
■디지털 입출력 유닛(싱크)의 출력 동시 ON 점수 제한(최대 점수 32점)
디지털 입출력 유닛(소스) 입출력 사양
항목 | 입출력 사양 | ||
---|---|---|---|
입 력 사 양 | 절연 방식 | 포토 커플러 절연 | |
정격 입력 전압 | 24 V DC | ||
정격 입력 전류 | 약 2.7 mA (24 V DC일 때) | ||
입력 임피던스 | 약 6.8 kΩ | ||
사용 전압 범위 | 20.4~26.4 V DC | ||
최소 ON 전압/최소 ON 전류 | 19.2 V/2.5 mA | ||
최대 OFF 전압/최대 OFF 전류 | 5 V/1.5 mA | ||
응답 시간 | OFF→ON | 0.2 ms 이하 (입력 시정수 변환 기능으로 변경 가능) | |
ON→OFF | 0.2 ms 이하 (입력 시정수 변환 기능으로 변경 가능) | ||
커먼 방식 | 32점/1커먼 | ||
출 력 사 양 | 절연 방식 | 포토 커플러 절연 | |
출력 형식 | PNP 오픈 컬렉터 | ||
정격 부하 전압 | 5~24 V DC | ||
부하 전압 허용 범위 | 4.75~26.4 V DC | ||
최대 부하 전류 | 0.3 A (20.4~26.4 V DC), 30 mA (4.75 V DC) | ||
커먼 제한 | 3.2 A/커먼 | ||
최대 돌입 전류 | 0.6 A | ||
OFF 시 누설 전류 | 1 μA 이하 | ||
ON 시 최대 전압 강하 | 0.5 V 이하 | ||
응답 시간 | OFF→ON | 0.1 ms 이하(부하 전류 2 mA 이상) | |
ON→OFF | 0.5 ms 이하(부하 전류 2 mA 이상) | ||
외부 공급 전원 | 전압 | 4.75~26.4 V DC | |
전류 | 90 mA/커먼(24 V일 때) | ||
서지 킬러 | 제너 다이오드 | ||
단락 보호 | 없음 | ||
커먼 방식 | 32점/1커먼 | ||
동작 표시 | 32점 LED 표시 (ON일 때 점등, 표시 변환 스위치로 변환) | ||
외부 연결 방식 | 커넥터 연결(MIL 규격 준거 40P, 2개 사용) |
■디지털 입출력 유닛(소스)의 내부 회로도
입력부(32점)
출력부(32점)
■디지털 입출력 유닛(소스)의 부하 전류 제한
부하 전류는 외부 공급 전원의 전압에 따라 다음 그림과 같이 제한됩니다.
■디지털 입출력 유닛(소스)의 입력 동시 ON 점수 제한(최대 점수 32점)
■디지털 입출력 유닛(소스)의 출력 동시 ON 점수 제한(최대 점수 32점)
아날로그 입력 유닛
아날로그 입력 유닛 입력 사양
항목 | 입력 사양 | |
---|---|---|
입력 점수 | 8ch | |
입력 범위 (분해능) | 전압 | -10~+ 10 V DC (분해능:1/64,000) 0~+ 10 V DC (분해능:1/32,000) -5~+ 5 V DC (분해능:1/64,000) 0~+ 5 V DC (분해능:1/32,000) + 1~+ 5 V DC (분해능:1/25,600)(주1) |
전류 | 0~+ 20 mA (분해능:1/32,000) + 4~+ 20 mA (분해능:1/25,600)(주1) | |
변환 속도 | 50 μs/ch | |
범위 초과 | 입력 범위 ±2%까지 입력 가능 (주2) | |
종합 정밀도 | ±0.2 %F.S.이하 (+ 25 ℃에서) ±0.4 %F.S.이하(0~+ 55 ℃에서) | |
입력 임피던스 | 전압 입력 시:약 1 MΩ, 전류 입력 시:약 250 Ω | |
절대 최대 입력 | 전압 입력 시:-15 V~+ 15 V, 전류 입력 시:-30 mA~+ 30 mA | |
절연 방식 | 입력 단자-내부 회로 간:포토 커플러, 절연형 DC/DC 컨버터 CH 간:비절연 | |
변환 실행/비실행 CH 설정 | 변환하지 않는 CH 설정 가능 | |
입력 범위 변환 | 채널별로 설정 가능 | |
평균 처리 | 횟수 평균 | 2~60,000회의 범위 설정 |
시간 평균 | 1~1,500 ms의 시간 설정 | |
이동 평균 | 2~2,000회의 범위 설정 | |
오프셋/게인 설정 | 오프셋값은 디지털 출력의 범위를 임의의 값으로 설정 가능 설정 범위:-3000~+ 3000 게인값은 디지털 출력의 범위를 임의의 값으로 설정 가능 설정 범위:+9000~+ 11000(90 %~110 %) | |
스케일 변환 설정 | 디지털 출력의 범위를 임의의 값으로 설정 가능 설정 범위:-32768~+ 32767 | |
상한값・하한값 비교 | 설정한 상한값・하한값을 초과한 경우에 출력 설정 범위:-32768~+ 32767 | |
최대값・최소값 유지 | 샘플링된 최대값・최소값을 유지 | |
단선 검지 | 아래 범위에서만 단선 검지 가능. 자동 복귀, 수동 복귀 선택 가능. ・ 1~5 V 범위(검출 레벨 0.7 V 이하) ・4~20 mA 범위(검출 레벨 2.8 mA 이하) |
(주1): 아날로그 입력의 전압 + 1~+ 5 V, 전류 + 4~+ 20 mA에서 정밀도 상의 풀 스케일(F.S.)은 각각 0~+ 5 V, 0~+ 20 mA입니다.
(주2): 입력 범위 ±2 %를 초과하는 값을 입력한 경우 입력 범위 ±2 %로 입력됩니다. 다만, 0~20 mA 범위에서는 0~20.4 mA가 됩니다.
아날로그 출력 유닛
아날로그 출력 유닛 출력 사양
항목 | 출력 사양 | |
---|---|---|
출력 점수 | 4ch | |
출력 범위 (분해능) (주1) | 전압 | -10~+ 10 V DC (분해능:1/64,000) 0~+ 10 V DC (분해능:1/32,000) -5~+ 5 V DC (분해능:1/64,000) 0~+ 5 V DC (분해능:1/32,000) + 1~+ 5 V DC (분해능:1/25,600) |
전류 | 0~+ 20 mA (분해능:1/32,000) + 4~+ 20 mA (분해능:1/25,600) | |
변환 속도 | 50 μs/4ch | |
범위 초과 | 출력 범위 ±2 %까지 출력 가능 (주2) | |
종합 정밀도 | ±0.2 %F.S.이하(+ 25 ℃에서) ±0.4 %F.S.이하(0~+ 55 ℃에서) | |
출력 임피던스(전압 출력) | 0.5 Ω 이하 | |
출력 최대 전류(전압 출력) | 10 mA | |
출력 허용 부하 저항(전류 출력) | 500 Ω 이하 | |
절연 방식 | 출력 단자-내부 회로 간:포토 커플러, 절연형 DC/DC 컨버터 CH 간:비절연 | |
변환 실행/비실행 CH 설정 | 변환하지 않는 CH 설정 가능 | |
클립 기능 | 출력의 상하한을 디지털 입력값으로 설정 가능 설정 범위:-32,640~+ 32,640 | |
스케일 변환 설정 | 디지털 입력의 범위를 임의의 값으로 설정 가능 설정 범위:-32768~+ 32767 | |
오프셋/게인 설정 | 오프셋값은 디지털 입력의 범위를 임의의 값으로 설정 가능 설정 범위:-3,000~+ 3,000 게인값은 디지털 입력의 범위를 임의의 값으로 설정 가능 설정 범위:+ 9000~+ 11000(90 %~110 %) | |
아날로그 출력 유지 (STOP 모드일 때) | STOP 모드 시의 출력값을 임의의 디지털값으로 설정 가능 설정 범위:-32640~+ 32640 |
(주1): 아날로그 출력의 전압 + 1~+ 5 V, 전류 + 4~+ 20 mA에서 정밀도 상의 풀 스케일(F.S.)은 각각 0~+ 5 V, 0~+ 20 mA입니다.
(주2): 출력 범위 ±2%를 초과하는 값을 설정한 경우 출력 범위 ±2%로 출력됩니다. 단, 0~20 mA 범위에서는 0~20.4 mA가 됩니다.
펄스 출력 유닛
펄스 출력 유닛 성능 사양
항목 | 사양 | ||
---|---|---|---|
품번 | AGM1PG04T | AGM1PG04L | |
출력 타입 | 트랜지스터 | 라인 드라이버 | |
제어축 수 | 독립 4축 | ||
위치 지령 | 지령 단위 | 펄스(인크리먼트, 앱솔루트 지원) | |
최대 펄스 수 | 부호가 있는 32 비트(-2,147,483,648~+ 2,147,483,647 펄스) | ||
속도 지령 | 지령 범위 | 1 pps~500 kpps (1 pps 단위로 설정 가능) | 1 pps~4 Mpps (1 pps 단위로 설정 가능) |
가감속 지령 | 가감속 방식 | 직선 가감속, S자 가감속 제어 | |
S자 종류 | Sin 곡선, 3차 곡선(선택 가능) | ||
원점 복귀 | 원점 복귀 속도 | 속도 설정 가능(복귀 속도, 서치 속도) | |
입력 신호 | 원점 입력, 원점 근방 입력, 리미트(+), 리미트(-) | ||
출력 신호 | 편차 카운터 클리어 신호 | ||
운전 모드 | ・ E점 제어(직선 가감속, S자 가감속) ・ P점 제어(직선 가감속, S자 가감속) ・ 원점 복귀(원점 서치) ・ JOG 운전(주1) ・ JOG 위치 결정 ・ 펄서 입력 운전(주2) 체배 가능(×1, ×2, ×5, ×10, ×50, ×100, ×500, ×1000) ・ 실시간 주파수 변경 | ||
기동 시간 | 0.001 ms / 0.005 ms / 0.02 ms | ||
출력 인터페이스 | 출력 모드 | Pulse/Sign, CW/CCW | |
피드백 카운터 기능 (주2) | 계수 범위 | 부호가 있는 32 비트(-2,147,483,648~+ 2,147,483,647 펄스) | |
입력 모드 | 2상 입력, 방향 판별 입력, 개별 입력(각 모드 체배 기능 있음) | ||
최대 계수 속도 | 4 MHz(2상 입력) 1 MHz(방향 판별 입력, 개별 입력) | ||
기타 기능 | ・리미트(+), 리미트(-) 내장 ・서보 ON 출력 탑재 |
(주1): 직선 가감속 동작을 선택한 경우에는 동작 중에 목표 속도를 변경할 수 있습니다.
(주2): "펄서 입력 운전"과 "피드백 카운터"는 동일한 입력 단자를 사용합니다. 이 중 한쪽의 기능을 사용할 수 있습니다.
펄스 출력 유닛 입출력 사양
- 펄스 출력 유닛은 2개의 커넥터와 연결합니다. 1개의 커넥터에는 2축분의 신호핀이 할당되어 있습니다.
- AX 1, 2의 커넥터와 AX 3, 4의 커넥터는 핀 배열이 완전히 동일하며, 핀 번호가 같으면 기능도 같습니다.
- 트랜지스터 타입과 라인 드라이버 타입은 출력 단자만 다를 뿐 입력 단자, 전원 단자는 동일한 사양입니다.
트랜지스터 출력 타입(AGM1PG04T)
핀 번호 | 신호명 | 회로 | 사양 | ||
---|---|---|---|---|---|
1/3축 | 2/4축 | ||||
A1 | A10 | 펄스 출력 A: 5 V DC 출력 | 출력 | ・출력 형식: 오픈 컬렉터 ・사용 전압 범위: 4.75~26.4 V DC ・최대 부하 전류: 15 mA ・ON 시 최대 전압 강하: 0.6 V | |
B1 | B10 | 펄스 출력 A: 오픈 컬렉터 | |||
A2 | A11 | 펄스 출력 B: 5 V DC 출력 | |||
B2 | B11 | 펄스 출력 B: 오픈 컬렉터 |
라인 드라이버 출력 타입(AGM1PG04L)
핀 번호 | 신호명 | 회로 | 사양 | ||
---|---|---|---|---|---|
1/3축 | 2/4축 | ||||
A1 | A10 | 펄스 출력 A: 라인 드라이버(+) | 출력 | ・라인 드라이버 출력 AM26C31 상당 | |
B1 | B10 | 펄스 출력 A: 라인 드라이버(-) | |||
A2 | A11 | 펄스 출력 B: 라인 드라이버(+) | |||
B2 | B11 | 펄스 출력 B: 라인 드라이버(-) |
공통
핀 번호 | 신호명 | 회로 | 사양 | ||
---|---|---|---|---|---|
1/3축 | 2/4축 | ||||
A3 | A12 | 원점 입력 24 V DC SELV 및 LIM(+) | 입력 | ・사용 전압 범위: 21.6~26.4 V DC ・최소 ON 전압/전류: 19.2 V DC/5.5 mA ・최대 OFF 전압/전류: 2.0 V DC/2.0 mA ・입력 임피던스: 약 3.9 kΩ ・펄스폭: 100 μs 이상 | |
A4 | A13 | 원점 입력 5 V DC SELV 및 LIM(+) | ・사용 전압 범위: 3.5~5.25 V DC (5 V DC, 라인 드라이버 사양) ・최소 ON 전압/전류: 3.0 V DC/4 mA ・최대 OFF 전압/전류: 1.0 V DC/0.5 mA ・입력 임피던스: 약 560 Ω ・펄스폭: 100 μs 이상 | ||
B3 | B12 | 원점 입력(-) | |||
B4 | B13 | COM[24V DC SELV 및 LIM(+)] | 입력 | ・사용 전압 범위: 21.6~26.4 V DC ・최소 ON 전압/전류: • 원점 근방 입력(DOG) 19.2 V DC/5.0 mA • 리미트 입력(+) 리미트 입력(-) 위치 제어 개시 입력(타이밍 입력) 19.2 V DC/2.6 mA ・최대 OFF 전압/전류: 2.0 V DC/1.5 mA ・입력 임피던스: • 원점 근방 입력(DOG) 약 3.6 kΩ • 리미트 입력(+) 리미트 입력(-) 위치 제어 개시 입력(타이밍 입력) 약 6.8 kΩ ・펄스폭: 500 μs 이상 | |
A5 | A14 | 원점 근방 입력(DOG) | |||
A6 | A15 | 리미트 입력(+) | |||
B6 | B15 | 리미트 입력(-) | |||
A19 | B19 | 타이밍 입력 | |||
B5 | B14 | 서보 ON 출력(+) | 출력 | ・출력 형식: 오픈 컬렉터 ・사용 전압 범위: 4.75~26.4 V DC ・최대 부하 전류: 10 mA ・ON 시 최대 전압 강하: 1.0 V | |
A7 | A16 | 편차 카운터 클리어(+) | |||
B7 | B16 | COM | |||
A8 | A17 | 펄스 입력 A(+) | 입력 | ・사용 전압 범위: 3.5~5.25 V DC (5 V DC, 라인 드라이버 사양) ・최소 ON 전압/전류: 3.0 V DC/3.2 mA ・최대 OFF 전압/전류: 1.0 V DC/0.5 mA ・입력 임피던스: 약 560 Ω ・펄스폭: 0.5 μs 이상(각 상 Max.1 MHz) | |
B8 | B17 | 펄스 입력 A(-) | |||
A9 | A18 | 펄스 입력 B(+) | |||
B9 | B18 | 펄스 입력 B(-) | |||
A20 | 외부 전원 입력 24 V DC SELV 및 LIM(+) | 전원 | ・공급 전원 범위: 21.4~26.4 V DC ・소비 전류: 90 mA 이하 | ||
B20 | 외부 전원 입력 24 V DC SELV 및 LIM(-) |
시리얼 통신 유닛
시리얼 통신 유닛 통신 사양
항목 | 사양 | |||
---|---|---|---|---|
품번 | AGM1NSCS2 | AGM1NSCM2 | AGM1NSCS1M1 | |
인터페이스 | 커넥터 1 | RS-232C | RS-422A / 485 | RS-232C |
커넥터 2 | RS-232C | RS-422A / 485 | RS-422A / 485 | |
통신 방식 | RS-232C | 전이중 / 반이중 방식 | - | 전이중 / 반이중 방식 |
RS-422A | - | 전이중 / 반이중 방식 | 전이중 / 반이중 방식 | |
RS-485 | - | 반이중 방식 | 반이중 방식 | |
전송 거리 (주 1) | RS-232C | 최대 15 m | - | 최대 15 m |
RS-422A | - | 최대 1,200 m (주 1) (총연장거리) | 최대 1,200 m (주 1) (총연장거리) | |
RS-485 | ||||
전송 형태 전송 대수 | RS-232C | 1:1 | - | 1:1 |
RS-422A | - | 1:1 | 1:1 | |
RS-485 | - | 1:N (N = 최대 32) | 1:N (N = 최대 32) | |
프로토콜 | 범용 통신 / Modbus-RTU (마스터 / 슬레이브) | |||
전송 속도 | 범용 통신 | 1,200 / 2,400 / 4,800 / 9,600 / 19,200 / 38,400 / 57,600 / 115,200 / 230,400 bps | ||
Modbus-RTU | 1,200 / 2,400 / 4,800 / 9,600 / 19,200 / 38,400 / 57,600 / 115,200 bps | |||
최대 데이터 길이 | 범용 통신 | 1,024 Byte | ||
Modbus-RTU | 252 Byte | |||
전송 포맷 | 데이터 길이 | 7 bit / 8 bit | ||
패리티 | 없음 / 있음 (홀수/짝수) | |||
스톱 비트 | 1bit / 2bit | |||
시단 코드 | 없음 | |||
종단 코드 | 없음 |
(주 1): 상대 장비에 따라 달라질 수 있으므로 실제 장비에서 확인하시기 바랍니다. 전송 거리는 100 m 이하를 권장합니다.
■ RS-232C 포트
● 회로도
● 단자 배열도
핀 번호 | 신호명 | 사양 |
---|---|---|
1 | SD | 송신 데이터 |
2 | RD | 수신 데이터 |
3 | RS | 전송 요청 |
4 | CS | 전송 가능 |
5 | N.C. | - |
6 | N.C. | - |
7 | N.C. | - |
8 | SG | 신호용 접지 |
■ RS-422A/485 포트
● 회로도
● 단자 배열도
핀 번호 | 신호명 | 사양 | |
---|---|---|---|
RS-422A | RS-485 | ||
1 | TERMA | 종단 저항 연결용 단자 (주 1) | 종단 저항 연결용 단자 (주 1) |
2 | TERMB | 종단 저항 연결용 단자 (주 1) | 종단 저항 연결용 단자 (주 1) |
3 | N.C. | - | - |
4 | RD+/SR+ | 수신 데이터 (+) | 송수신 데이터(+) |
5 | RD-/SR- | 수신 데이터 (-) | 송수신 데이터(-) |
6 | SD+ | 송신 데이터 (+) | - |
7 | SD- | 송신 데이터 (-) | - |
8 | SG | 신호용 접지 | 신호용 접지 |
(주 1): TERMA와 TERMB를 단락시키면 내부 회로에서 종단 저항 120Ω이 연결됩니다.
------------------------------ Tab6 showing ------------------------------

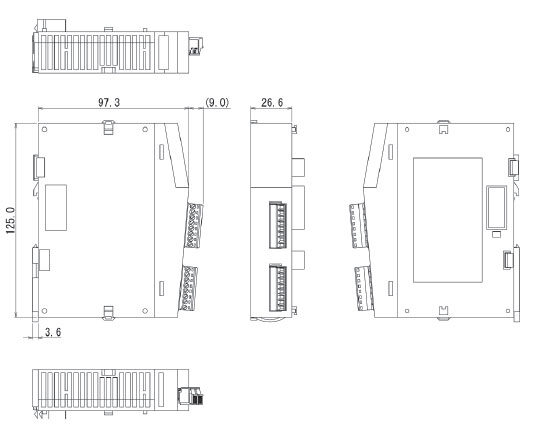

치수도
- 단위mm
GM1 컨트롤러
RTEX 타입
AGM1CSRX16T
질량: 약 370 g (단자대・엔드 커버 포함)
GM1 컨트롤러
EtherCAT 타입
AGM1CSEC16T
AGM1CSEC16P
질량: 약 370 g (단자대・엔드 커버 포함)
입출력 유닛 / 펄스 출력 유닛
AGM1X64D2
AGM1Y64T
AGM1Y64P
AGM1XY64D2T
AGM1XY64D2P
AGM1PG04T
AGM1PG04L
질량: 약 160 g (단자대 포함)
아날로그 입출력 유닛
AGM1AD8
AGM1DA4
질량: 약 150 g (단자대 포함)
시리얼 통신 유닛
AGM1NSCS2
AGM1NSCM2
AGM1NSCS1M1
질량: 약 150 g (단자대 포함)
