AGM1CSEC16P｜GM1

다운로드

※실제 상품은 사진과 다른 경우가 있습니다.

EU RoHS 지침 2011/65/EU 6개 물질 및 EU RoHS 지침 2015/863/EU 4개 물질의 비함유 규정에 적합하며.

품번

AGM1CSEC16P

형번

AGM1CSEC16P

상품

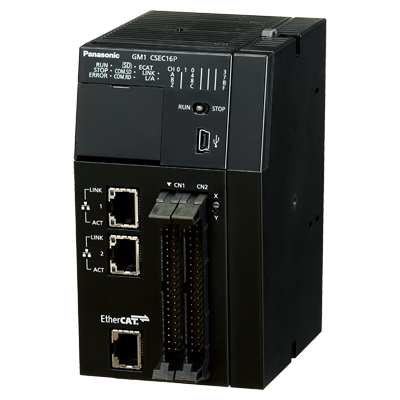

컨트롤러 EtherCAT 타입

상품명

 GM1

기술·자료·견적

※제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.

상세 스펙

제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.
항목내용
품번AGM1CSEC16P
형번AGM1CSEC16P
품명컨트롤러 EtherCAT 타입

일반 사양

항목내용
정격 전압24 V DC
전압 허용 범위20.4～28.8 V DC
허용 순간 정전 시간10 ms
사용 주위 온도0～+55 ℃
저장 주위 온도-40～+70 ℃
사용 주위 습도10～95 %RH (+25 ℃에서 결로 및 결빙이 없을 것)
저장 주위 습도10～95 %RH (+25 ℃에서 결로 및 결빙이 없을 것)
내전압 (검지 전류 5 mA)500 V AC 1분간　*자세한 내용은 각 제품의 사양서를 확인하십시오.
절연 저항 (시험 전압 500 V DC)100 MΩ 이상　*자세한 내용은 각 제품의 사양서를 확인하십시오.
내진동JIS B 3502, IEC 61131-2에 준거
5~8.4 Hz　편진폭 3.5 mm
8.4~150 Hz　정가속도 9.8 m/s2
X, Y, Z 각 방향 10회 소인 (1옥타브/min.)
내충격JIS B 3502, IEC 61131-2에 준거
147 m/s2 X, Y, Z 각 방향 3회
내노이즈성1000 V [P-P] 펄스폭 1 μs, 50 ns(노이즈 시뮬레이터법에 따름) (전원 단자)
사용 환경부식성 가스가 없을 것. 먼지가 적을 것.
EU 지령 적합 규격EMC: EN 61131-2
RoHS: EN IEC 63000
과전압 카테고리카테고리II
오손도2
본체 질량약 370 g (단자대・엔드 커버 포함)
소비 전류400 mA 이하

USB 포트 사양

항목내용
규격USB2.0 Fullspeed
커넥터 형상USB miniB 타입

COM 포트 사양 (RS-232C)

항목내용
CH 수1
물리층RS-232C　3선식 (비절연)
전송 거리MAX.15 m
통신 형태1:1 통신
통신 방식반이중 방식
전송로다심 실드선
전송 속도9600 / 19200 / 38400 / 57600 / 115200 bps
전송 포맷데이터 길이: 7 bit / 8 bit
패리티: 없음/있음 (홀수/짝수)
스톱 비트: 1 bit / 2 bit
시단 코드: 없음
종단 코드: 없음
커넥터 형상탈착식 단자대 (5핀)

LAN 포트 사양

항목내용
포트 수2
통신 인터페이스이더넷　100BASE-TX/10BASE-T
통신 속도100 Mbps / 10 Mbps　Auto-Negotiation
최대 세그먼트 길이100m
*규격상 최대 100m까지 가능하지만, 사용 환경에 따라 페라이트 코어 설치 등의 내노이즈 대책이 필요한 경우가 있습니다. 또한 제어반 근처에 허브를 설치하여 10m 이하로 사용하는 것을 권장합니다.
노드 간 최장 거리100BASE-TX 2세그먼트
10BASE-T 5세그먼트
통신 케이블실드 부속 트위스트 페어 (TIA/EIA-568B CAT5e 이상)
통신 프로토콜TCP/IP　UDP
동시 커넥션 수LAN1:
최대 16대 (시스템 커넥션: 1대, 사용자 커넥션: 15대)
LAN2:
최대 32대, 범용: 16대 (*총 커넥션 수에 따라 주기를 제한)
통신 방식전이중/반이중 방식
TCP/IP 프로토콜TCP/IP 준거 (IPV4)
기능・네트워크 설정 (IP, Subnet, Gateway) 의 변경 및 유지
・Ethernet 포트 간의 서로 다른 네트워크 설정 가능
・Ethernet 포트 간의 라우팅은 실행하지 않음
LED 표시LINK: Ethernet상의 기기와 커넥션되었을 때 점등
ACT: 커넥션된 기기와 명령어, 응답의 송수신 등 통신이 이루어지고 있을 때 점멸

EtherCAT 포트 사양

항목내용
통신 속도100 Mbps
물리층100BASE-TX 전체 2중 (IEEE 802.3u)
케이블실드 부속 트위스트 페어 (TIA/EIA-568B CAT5e 이상)
토폴로지데이지 체인 (분기 없음)
절연 방식펄스 트랜스
커넥터8-pin RJ45
전송 거리노드 간：최대 100 m
통신 주기500 μs 이상
동작 지령프로파일 위치, 사이클릭 위치/속도/토크
접속 가능한 수실축 32축, 가상축 20축 (최대 52축)

고속 카운터 입력 사양 (입력 A, B, Z 신호)

항목내용
절연 방식포토 커플러 절연
정격 입력 전압24 V DC: 12 V DC～24 V DC
5 V DC (오픈 컬렉터 연결): 5 V DC
5 V DC (라인 드라이버 연결): AM26LS31 상당
사용 전압 범위24 V DC: 10.8 V DC～26.4 V DC
5 V DC (오픈 컬렉터 연결): 3.5 V DC～5.5 V DC
5 V DC (라인 드라이버 연결): AM26LS31 상당
커먼 방식각 점 독립 커먼
최소 ON 전압/최소 ON 전류24 V DC: 10 V DC / 4 mA
5 V DC: 3 V DC / 4 mA
최대 OFF 전압/최대 OFF 전류24 V DC: 2 V DC / 2 mA
5 V DC: 1 V DC / 0.5 mA
입력 임피던스24 V DC: 약3.9 kΩ
5 V DC: 약560 Ω
동작 표시6점 LED 표시

입력 사양

항목내용
절연 방식포토 커플러 절연
정격 입력 전압24 V DC
정격 입력 전류약3 mA (24 V DC일 때)
입력 임피던스약6.8 kΩ
사용 전압 범위21.6～26.4 V DC
최소 ON 전압/최소 ON 전류19.2 V / 6 mA
최대 OFF 전압/최대 OFF 전류2.4 V / 1 mA
응답 시간OFF→ON: 135 μs 이하 (입력 시정수 변환 기능으로 변경 가능)
ON→OFF: 135 μs 이하 (입력 시정수 변환 기능으로 변경 가능)
커먼 방식16점 / 1커먼
동작 표시16점 LED 표시 (ON일 때 점등, SW 변환)
외부 연결 방식커넥터 연결 (MIL 규격 준거 40P)

출력 사양

항목내용
절연 방식포토 커플러 절연
출력 형식PNP 오픈 컬렉터 (소스)
정격 부하 전압24 V DC
부하 전압 허용 범위21.6~26.4 V DC
최대 부하 전류0.3 A
최대 돌입 전류1.0 A
OFF 시 누설 전류2 μA 이하
ON 시 최대 전압 강하0.7 V 이하
응답 시간OFF→ON: 6 μs 이하 (주위 온도 25 ℃일 때)
ON→OFF: 15 μs 이하 (주위 온도 25 ℃일 때)
외부 공급 전원전압: 21.6～26.4 V DC
전류: 30 mA / 커먼 (24 V일 때)
서지 킬러제너 다이오드
단락 보호있음 (8점마다 자동 보호)
*최대 돌입 전류를 초과한 경우 동일 보호 블록의 8점의 출력을 동시에 OFF합니다.
커먼 방식16점 / 1커먼
동작 표시16점 LED 표시 (ON일 때 점등, SW 변환)
외부 연결 방식커넥터 연결 (MIL 규격 준거 40P)
