디지털 변위 센서용 통신 유닛 SC-HG1

다운로드

  • 기본 정보

  • 용도

  • 주문 가이드

  • 사양

  • 치수도

  • 사용상의 주의

------------------------------ Tab1 showing ------------------------------

기본 정보

고정밀도 측정값을 바로 전송
HG-T, HG-S 통신 유닛 등장!

CE,UKCA를 취득했습니다.

기술·자료·견적

  • NEW
    2019년 12월 셀프 모니터링 기능을 새롭게 탑재!
  • EtherCAT 대응 통신 유닛 SC-HG1-ETC : 발매 시부터 대응 완료
  • CC-Link IE Field 대응 통신 유닛 SC-HG1-CEF : 2019년 12월 출하품부터 대응
  • CC-Link 대응 통신 유닛 SC-HG1-C : 2019년 12월 생산품부터 대응
  • RS-485 대응 통신 유닛 SC-HG1-485 : 2019년 11월 18일 생산품부터 대응

특징

EtherCAT의 고속 통신에 직접 연결 [SC-HG1-ETC]

투과형 디지털 변위 센서 HG-T와 접촉식 디지털 변위 센서 HG-S 시리즈의 각종 수치 데이터 취득 및 설정 변경이 가능합니다.

  • 디지털 변위 센서 HG-T/HG-S 시리즈를 EtherCAT 통신에 연결!
  • 각종 설정값의 일괄 변경이 가능.
    컨트롤러 내부의 뱅크 변환에도 대응.
  • 고정밀도 측정 데이터를 프로그램 없이 취득 가능.

※EtherCAT®은 독일 Beckhoff Automation GmbH의 등록상표이며, 특허로 보호를 받는 기술입니다.

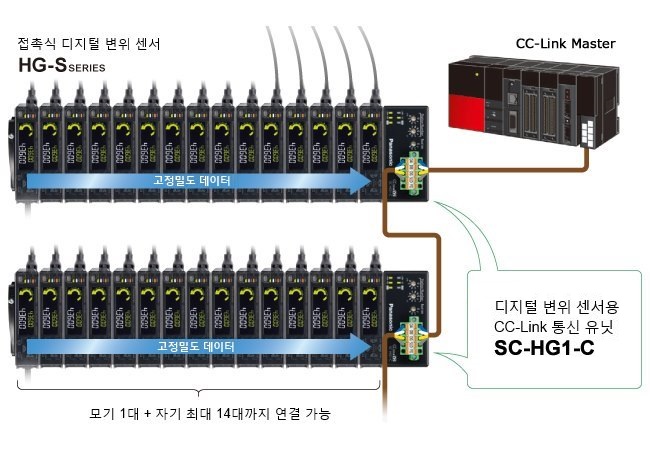

CC-Link Master로
여러 대의 센서 측정값을 직접 상위로 전송! [SC-HG1-C]

CC-Link에 직접 연결
고정밀도 데이터를 프로그램없이 송신 가능
내부 설정도 CC-Link를 경유하여 일괄 변경

CC-Link 통신 유닛 SC-HG1-C

CC-Link IE Field 대응 통신 유닛 SC-HG1-CEF/CC-Link 대응 통신 유닛 SC-HG1-C의
다른 특징에 대해서는 아래 페이지를 참조해 주십시오.

>>CC-Link IE Field / CC-Link 대응 통신 유닛 상품 정보

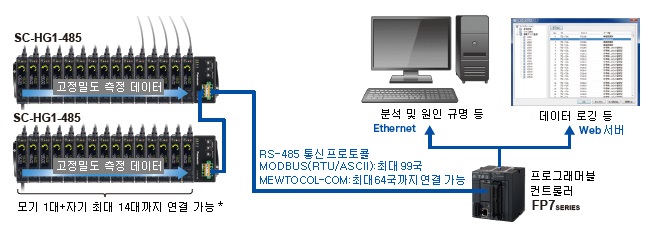

고정밀도의 측정 결과를 추적 데이터로 활용[SC-HG1-485]

여러 가지 측정 결과는 물론 설정 상태도 디지털 데이터로 한번에 전송!!
검사 이력 관리 및 데이터 분석을 통한 불량 원인 특정 등에 위력을 발휘합니다.

고정밀도의 측정 결과를 추적 데이터로 활용

※디지털 변위 센서용 통신 유닛 연결 시, 모기 1대에 자기를 최대 14대까지 연결할 수 있습니다.

USB 지원 PC 설정 소프트웨어
HG-T Configuration Tool

'USB 지원 PC 설정 소프트웨어 HG-T Configuration Tool'과 'USB 지원 통신 유닛 SC-HG1-USB' 또는 'RS-485 지원 통신 유닛 SC-HG1-485'를 함께 사용하면 PC 상에서 HG-T 시리즈의 현재값과 설정 내용을 확인하거나 변경할 수 있습니다.
'HG-T Configuration Tool'에 대해서는 "투과형 디지털 변위 센서 HG-T 소프트웨어 페이지"를 참조해 주십시오.
>>투과형 디지털 변위 센서 HG-T 소프트웨어 페이지

------------------------------ Tab2 showing ------------------------------

용도

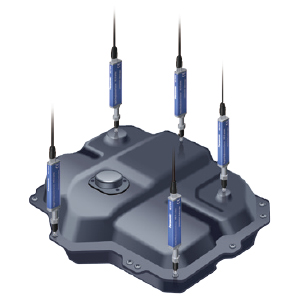

자동차 부품 치수 측정
자동차 부품 치수 측정

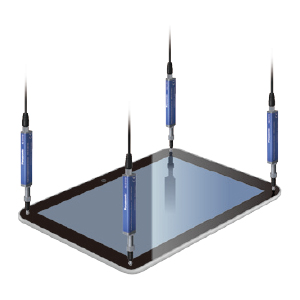

태블릿 표면 평탄도 측정
태블릿 표면 평탄도 측정

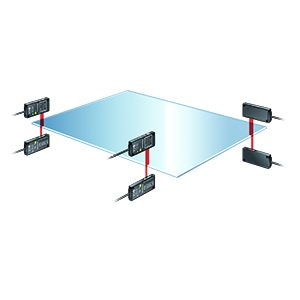

유리 기판 위치 결정
유리 기판 위치 결정
판정 레벨 기능을 사용해 투명한 검출물에서도 안정적으로 측정할 수 있습니다.

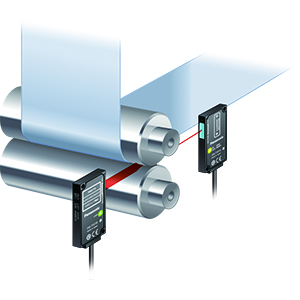

롤러 틈새 검출
롤러 틈새 검출
롤러의 틈새를 측정하여 워크의 품질을 안정시킵니다.
콤팩트 헤드로 설치가 용이합니다.

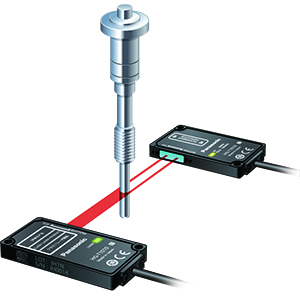

샤프트 지름 측정
샤프트 지름 측정
샤프트의 지름을 측정합니다. 독자적인 헤드 구조와 알고리즘으로 금속의 2차 반사에도 별로 영향을 받지 않는 안정된 검출이 가능합니다.

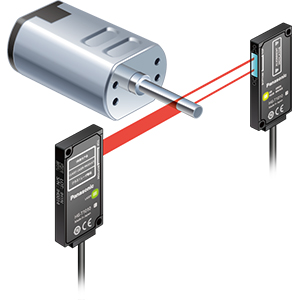

모터축 편심 측정

모터축 편심 측정
중심 위치 검출 모드를 사용해 축 중심 위치까지의 거리를 측정하여 편심 측정이 가능합니다.

------------------------------ Tab3 showing ------------------------------

주문 가이드

종류형상형식명내용
EtherCAT
대응
통신 유닛

EtherCAT 대응 통신 유닛

SC-HG1-ETCEtherCAT Master에 고정밀도 측정값을 바로 전송할 수 있습니다.
・통신 프로토콜: EtherCAT
・준거 규격: IEEE802.3u(100BASE-TX)
・HG-T/HG-S 시리즈 컨트롤러 연결 대수 :
SC-HG1-ETC 1대당 최대 15대(모기 1대, 자기 14대)
CC-Link IE Field
대응
통신 유닛

CC-Link IE Field 대응 통신 유닛

SC-HG1-CEFCC-Link IE Field 상위 기기에 고정밀도 측정값을 바로 전송할 수 있습니다.
・통신 방식: CC-Link IE Field
・연결 대수
상위(CC-Link IE Field)：
최대 121대(마스터국 1대, 슬레이브국 120대)
컨트롤러:
SC-HG1-CEF 1대당 최대 15대(모기 1대, 자기 14대)
CC-Link
대응
통신 유닛

CC-Link 통신 유닛

SC-HG1-CCC-Link Master에 고정밀도 측정값을 바로 전송할 수 있습니다.
・통신 방식
CC-Link Ver. 1.10 / Ver. 2.00(변환식)
・점유국 수
Ver. 1.10：4국, Ver. 2.00：2국 / 4국(변환식)
・연결 대수
컨트롤러: SC-HG1-C 1대당 최대 15대(모기 1대, 자기 14대)
RS-485
대응
통신 유닛

RS-485 통신 유닛

SC-HG1-485RS-485 통신으로 고정밀도 측정값을 바로 전송할 수 있습니다.
・통신 프로토콜
MODBUS(RTU/ASCII)/ MEWTOCOL-COM
・연결 대수
상위(RS-485) :
MODBUS(RTU/ASCII) 설정 시 국 수 99대 이하, MEWTOCOL-COM 설정 시 국 수 64대 이하
컨트롤러: SC-HG1-485 1대당 최대 15대(모기 1대, 자기 14대)

------------------------------ Tab4 showing ------------------------------

사양

디지털 변위 센서용 EtherCAT 통신 유닛

종류EtherCAT 대응 통신 유닛
형식명SC-HG1-ETC
적합 규제CE 마킹(EMC 지령, RoHS 지령), UKCA 마킹(EMC 규칙, RoHS 규칙)
적합 컨트롤러HG-SC□, HG-TC□
컨트롤러 최대 연결 대수1대의 SC-HG1-ETC 1대당 최대 15대(모기 1대, 자기 14대)
전원 전압(주2)24V DC±10%　리플 0.5V(P-P) 포함
소비 전류100mA 이하
통신 프로토콜EtherCAT
준거 규격IEEE802.3u(100BASE-TX)
통신 속도100Mbps(100BASE-TX)
통신 커넥터RJ-45×2
노드 간 거리100m 이하
대응 기능프로세스 데이터 오브젝트 통신(사이클릭 통신)
메일 박스 통신(메시지 통신) CoE
Explicit Device ID
Station Alias에 대응
오손도2
사용 표고(주3)2,000m 이하
내
환
경
성		사용 주위 온도-10～+45℃(단, 결로 및 결빙이 없을 것),
보관 시：-20～+60℃
사용 주위 습도35～85%RH, 보관 시：35～85%RH
내전압AC1000V 1분간　충전부 전체・케이스 간
절연 저항DC250V 메가에서 20MΩ 이상　충전부 전체・케이스 간
내진동내구 10～150Hz　복진폭 0.75mm(10～58Hz),
가속도 49m/s2(58～150Hz)　XYZ 각 방향 2시간
내충격내구 98m/s2(약 10G)　XYZ 각 방향 5회
어스 방식케이스：플로팅
재질본체 케이스：폴리카보네이트
통신 케이블카테고리 5e(실드 부착 트위스트 케이블 권장)
질량본체 질량：약 90g, 포장 질량：약 150g

(주1) : 별도의 지정이 없는 측정 조건은 사용 주위 온도=+20℃입니다.

(주2) : 전원은 연결한 컨트롤러 및 모기에서 공급됩니다.

(주3) : 표고 0m의 대기압 이상으로 가압한 환경에서 사용 또는 보관하지 마십시오.

디지털 변위 센서용 CC-Link IE Field 통신 유닛

종류CC-Link IE Field 대응 통신 유닛
형식명SC-HG1-CEF
적합 규제CE 마킹(EMC 지령, RoHS 지령), UKCA 마킹(EMC 규칙, RoHS 규칙)
적합 컨트롤러HG-SC□
컨트롤러
최대 연결 대수		SC-HG1-CEF 1대당 최대 15대
(모기 1대, 자기 14대)
전원 전압(주2)24V DC±10%　리플 0.5V(P-P) 포함
소비 전류200mA 이하
통신 방식CC-Link IE Field
리모트국 분류리모트 디바이스국
네트워크 No. 설정1~239(10진수)[1~EF(16진수)](0 또는 240 이상은 에러)(주3)
사이클릭 통신
(1국당 최대 링크 점수)		RX/RY：각 128점(128비트), 16바이트,
RWr/RWw：각 64점(64워드), 128바이트
트랜션트 전송서버 기능에 한함, 데이터 크기 1024바이트
국번 설정1~120(10진수)(0 및 121 이상은 에러)
통신 속도1Gbps
전송로 형식라인형, 스타형(라인형과 스타형 혼재 가능), 링형
최대 국 사이 거리100m
최대 연결 대수121대(마스터국 1대, 슬레이브국 120대)
캐스케이드 연결 단수최대 20단
오손도2
사용 표고2,000m 이하(주4)
내
환
경
성		보호 구조IP40(IEC)
사용 주위 온도-10~+45℃(단, 결빙 및 결로가 없을 것), 보관 시：-20~+60℃
사용 주위 습도35~85%RH, 보관 시：35~85%RH
내전압AC1,000V 1분간　충전부 전체・케이스간
절연 저항DC250V 메가에서 20MΩ 이상　충전부 전체・케이스간
내진동내구 10~150Hz　복진폭 0.75mm　XYZ 각 방향 2시간
내충격내구 98m/s2(약 10G)　XYZ 각 방향 5회
 본체 케이스：폴리카보네이트
통신 케이블1000BASE-T의 규격을 만족하는 Ethernet 케이블 카테고리 5e 이상
(2중 실드 부착・STP, 스트레이트 케이블)(주5)
질량본체 질량：약 100g, 포장 질량：약 150g

(주1) : 지정하지 않은 측정 조건은 사용 주위 온도 =+20℃입니다.

(주2) : 전원은 연결한 컨트롤러・모기에서 공급됩니다.

(주3) : 본 제품의 네트워크 No.는 16진수로 변환한 값을 설정하십시오.

(주4) : 표고 0ｍ의 대기압 이상으로 가압한 환경에서 사용 또는 보관하지 마십시오.

(주5) : CC-Link 협회 인정 전용 케이블을 사용하십시오.

디지털 변위 센서용 CC-Link 통신 유닛

종류CC-Link 대응 통신 유닛
형식명SC-HG1-C
적합 규제CE 마킹(EMC 지령(주2), RoHS 지령), UKCA 마킹(EMC 규칙(주2), RoHS 규칙)
적합 컨트롤러HG-SC□
컨트롤러 최대 연결 대수SC-HG1-C 1대당 최대 15대(모기 1대, 자기 14대)
전원 전압(주3)24V DC±10%　리플 0.5V(P-P) 포함
소비 전류80mA 이하
통신 방식CC-Link Ver. 1.10 / Ver. 2.00　변환식
리모트국 분류리모트 디바이스국
점유국 수Ver. 1.10：4국, Ver. 2.00：2국 / 4국　변환식
국번 설정1～64(0 및 65 이상은 에러)
통신 속도10Mbps5Mbps2.5Mbps625kbps156kbps
최대 전송 거리100m160m400m900m1,200m
오손도2
사용 표고2,000m 이하(주4)
내
환
경
성		사용 주위 온도-10～+45℃(단, 결로 및 결빙이 없을 것), 보관 시：-20～+60℃
사용 주위 습도35～85%RH, 보관 시：35～85%RH
보호 구조IP40(IEC)
내전압AC1,000V 1분간　충전부 전체・케이스 간
절연 저항DC250V 메가에서 20MΩ 이상　충전부 전체・케이스 간
내진동내구 10～150Hz　복진폭 0.75mm　XYZ 각 방향 2시간
내충격내구 98m/s2(약 10G)　XYZ 각 방향 5회

재질

본체 케이스：폴리카보네이트
통신 케이블지정 케이블(실드 부착 트위스트 케이블)(주5)
질량본체 질량：약 80g, 포장 질량：약 130g

(주1) : 별도의 지정이 없는 측정 조건은 사용 주위 온도 ＝＋20℃입니다.

(주2) : 고객의 제품에 당사 제품을 조합하여 EMC 지령,EMC 규칙에 적합시키는 경우는 'PLC의 사용자 설명서 [(주)미쓰비시 전기 발행]'에 준하여 본 제품을 도전성 BOX 내에 설치하십시오.

(주3) : 전원은 연결한 컨트롤러 및 모기에서 공급됩니다.

(주4) : 표고 0m의 대기압 이상으로 가압한 환경에서 사용 또는 보관하지 마십시오.

(주5) : CC-Link 협회 인정의 전용 케이블을 사용하십시오.

디지털 변위 센서용 RS-485 통신 유닛

종류RS-485 대응 통신 유닛
형식명SC-HG1-485
적합 규제CE 마킹(EMC 지령, RoHS 지령), UKCA 마킹(EMC 규칙, RoHS 규칙)
적합 컨트롤러HG-SC□
전원 전압(주2)24V DC±10%　리플 P-P 10% 이하(전원 전압 범위 내에서)
소비 전류40mA 이하
통신 방식2선식 반2중 방식
동기 방식조보 동기 방식
통신 프로토콜MODBUS(RTU/ASCII) / MEWTOCOL-COM
통신 속도1.2kbps / 2.4kbps / 4.8kbps / 9.6kbps / 19.2kbps / 38.4kbps / 57.6kbps / 115.2kbps
전기적 특성EIA RS-485 준거
연
결
대
수		상위(RS-485)MODBUS(RTU/ASCII) 설정 시 국 수：99대 이하 / MEWTOCOL-COM 설정 시 국 수：64대 이하
컨트롤러SC-GU1-485 1대당 최대 15대(모기 1대, 자기 14대)
스톱 비트 길이1비트 / 2비트
패리티 체크EVEN(짝수) / ODD(홀수) / NONE(없음)
데이터 비트 길이8(RTU)비트 / 7(ASCII)비트
오손도2
사용 표고2,000m 이하(주3)
내
환
경
성		보호 구조IP40(IEC)
사용 주위 온도-10～+45℃(단, 결로 및 결빙이 없을 것), 보관 시：-20～+60℃
사용 주위 습도35～85%RH, 보관 시：35～85%RH
내전압AC 1,000V 1분간 충전부 전체・케이스 간
절연 저항DC250V 메가에서 20MΩ 이상 충전부 전체・케이스 간
내진동내구 10～150Hz　복진폭 0.75mm　XYZ 각 방향 2시간
내충격내구 98m/s2(약 10G)　XYZ 각 방향 5회
재질케이스：폴리카보네이트
총 연장 거리통신 케이블：SC-HG1-485(종단)-PLC 사이까지 1,200m 이내
질량본체 질량：약 75g, 포장 질량：약 120g

(주1) : 별도의 지정이 없는 측정 조건은 사용 주위 온도 ＝＋20℃입니다.

(주2) : 전원은 연결한 컨트롤러 및 모기에서 공급됩니다.

(주3) : 표고 0m의 대기압 이상으로 가압한 환경에서 사용 또는 보관하지 마십시오.

------------------------------ Tab5 showing ------------------------------

치수도

  • 단위mm

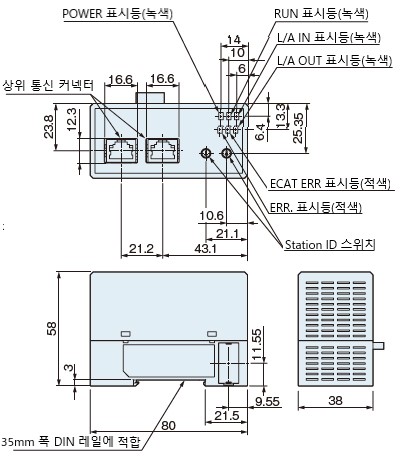

SC-HG1-ETC

SC-HG1-ETC

SC-HG1-CEF

SC-HG1-CEF

SC-HG1-C

CC-Link 통신 유닛

SC-HG1-C

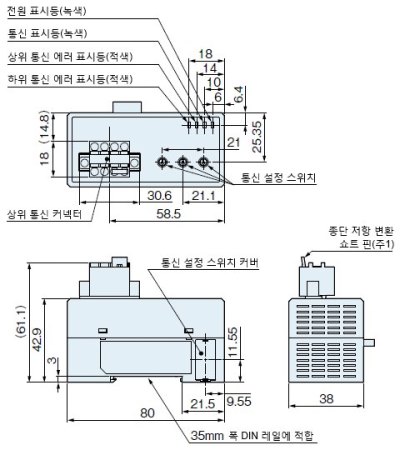

SC-HG1-485

SC-HG1-485

(주1) : 공장 출하 상태에서는 종단 저항 변환 쇼트 핀은 제품에 장착되어 있지 않습니다.
최종단 제품에는 반드시 부속된 종단 저항 변환 쇼트 핀을 장착 후 사용하십시오.
최종단 이외의 제품은 반드시 종단 저항 변환 쇼트 핀을 분리 후 사용하십시오.

------------------------------ Tab6 showing ------------------------------

사용상의 주의

HG-S와 HG-T의 조합 사용

HG-S 컨트롤러와 HG-T 컨트롤러응 조합하여 사용하는 경우는 아래 페이지를 참조하십시오.
>>HG-S와 HG-T의 조합 사용
