MQMF042L72N｜MINAS A6ファミリー サーボモータ
ダウンロード
※実際の商品は写真とは異なる場合がございます。
EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。
| 品番 | 受注生産品 ！ ■仕込／受注／特注の表記について 「仕込生産品」マークがある品番は、「受注生産品」マークがある品番と比べて、早く入手ができます。 MQMF042L72N |
|---|---|
| 商品 | ギヤ付きサーボモータ |
| 詳細 | ギヤ付きサーボモータ, 中慣性（ミドルイナーシャ）, リード線タイプ, IP44相当 |
| 商品名 | MINAS A6ファミリー サーボモータ |
| 商品特長 | 50 W～22 kW、電圧：DC 24 V/48 V・AC 100 V/200 V/400 V、23 bit アブソリュート/インクリメンタル・バッテリレスアブソリュート/インクリメンタルエンコーダ、応答周波数3.2 kHz |
お問い合わせ
スペック詳細
商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
| 項目 | 内容 |
|---|---|
| 品番 | MQMF042L72N |
| 商品詳細 | ギヤ付きサーボモータ, 中慣性（ミドルイナーシャ）, リード線タイプ, IP44相当 |
| ファミリー名 | MINAS A6 |
| シリーズ | MQMFシリーズ |
| タイプ | 中慣性（ミドルイナーシャ） |
| 仕込/受注 | 受注生産品 |
| 希望小売価格 (円) (税抜) | 267,800 |
| 保護等級 | IP44相当 |
| 保護構造について | 減速機部分 |
| 環境条件 | 詳細は取扱説明書等でご確認ください。 |
| フランジ角 | □78 mm |
| フランジサイズ (mm) | 78 |
| モータ口出し部構造 | リード線 |
| モータ ⋅ エンコーダコネクタ | リード線 |
| 電源設備容量 (kVA) | 0.9 |
| 電圧仕様 (V) | 200 |
| 定格出力 (W) | 400 |
| 定格電流 (A rms) | 2.1 |
| 保持ブレーキ | なし |
| 質量 (kg) | 3.4 |
| ギヤ減速比 | 1/9 |
| ギヤ種類 | 高精度用 |
| 軸仕様 | キー付タップ付き |
| 【ギヤの特性について】 | ギヤ付きサーボモータの、出力、定格回転速度、最高回転速度、定格トルク、瞬時最大トルクは、ギヤの出力軸での値です。 |
| モータ定格出力 (W) | 331 |
| 定格トルク (N ⋅ m) | 9.49 |
| ストールトルク (N ⋅ m) | 1.40 |
| 瞬時最大トルク (N ⋅ m) | 35.3 |
| 瞬時最大電流 (A 0-p) | 10.4 |
| 回生ブレーキ頻度 (回／分) | オプション無し : 制限無し オプション有り : 制限無し オプション品 (外付け回生抵抗器) : DV0P4283 |
| 定格回転速度 (r/min) | 333 |
| 最高回転速度 (r/min) | 722 |
| ロータイナーシャ ( x10-4 kg ⋅ m²) | 1.25 |
| 推奨イナーシャ比 | 10 倍以下 |
| ロータリーエンコーダ : 仕様 | 23 bit アブソリュート/インクリメンタルシステム共用 |
| お知らせ | インクリメンタルシステム（多回転データを使用しない）として使用する場合、アブソリュートエンコーダ用電池は接続しないでください。 |
| ロータリーエンコーダ : 分解能 | 8388608 |
許容荷重
| 項目 | 内容 |
|---|---|
| ラジアル荷重 (N) | 1180 |
| スラスト荷重 (N) | 588 |
適用アンプ
商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
| 品番 | シリーズ | タイプ | I/F 機能区分 | 枠名 | 電源電圧仕様 |
|---|---|---|---|---|---|
| MBDLN25NE | A6NEシリーズ | 超高速ネットワークRTEX (標準タイプ) | RTEX | B枠 | 単相/三相 200 V |
| MBDLN25SE | A6SEシリーズ | 位置制御タイプ | パルス列入力専用 | B枠 | 単相/三相 200 V |
| MBDLT25NF | A6NFシリーズ | 超高速ネットワークRTEX (多機能タイプ) | RTEX | B枠 | 単相/三相 200 V |
| MBDLT25SF | A6SFシリーズ | 多機能タイプ | アナログ/パルス列入力, Modbus通信 (RS485/RS232) | B枠 | 単相/三相 200 V |

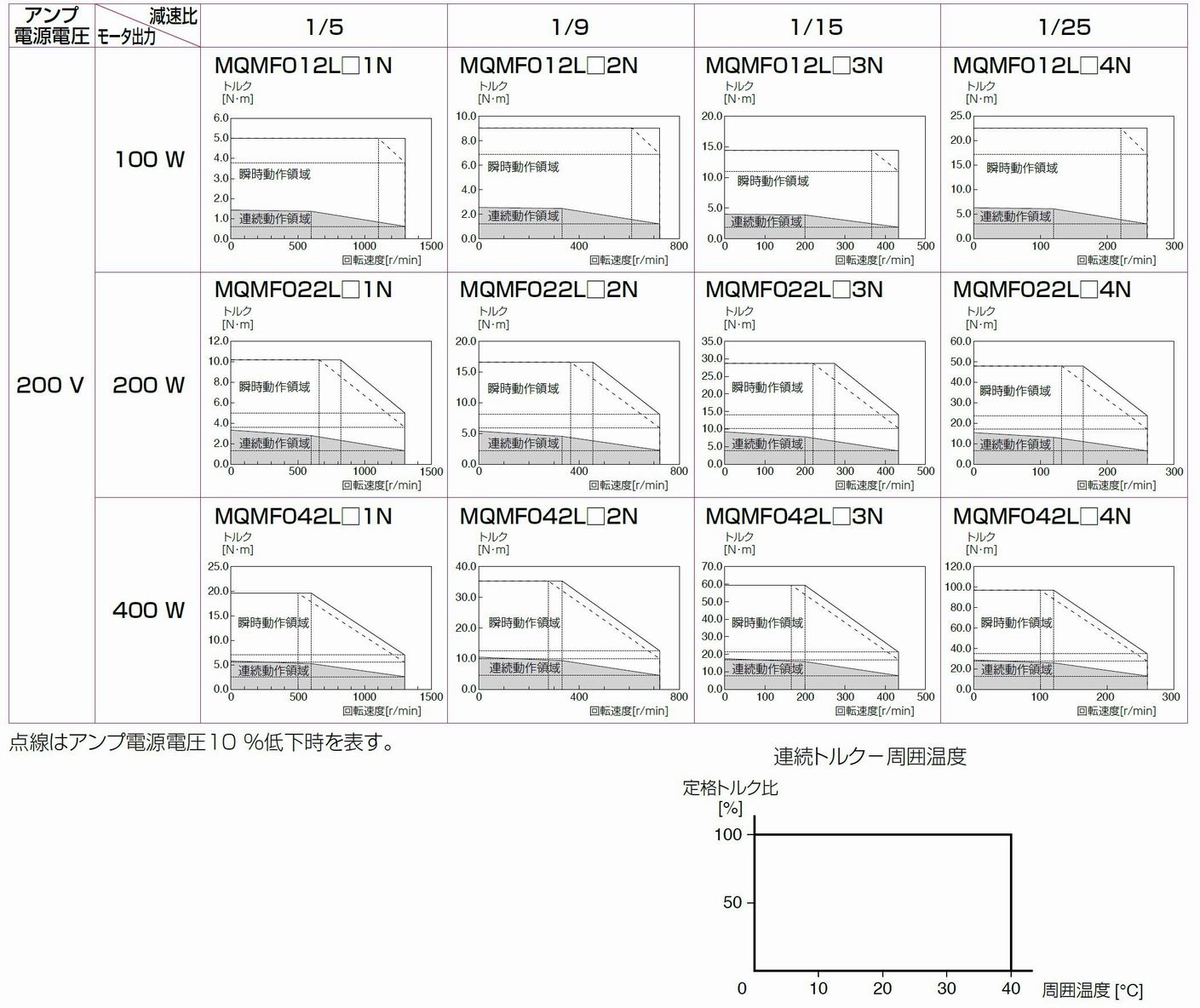

トルク特性
商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
外形寸法図
商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
[単位:mm]
[単位:mm]
