MINAS A6Nシリーズ | ACサーボアンプ

ダウンロード

  • 基本情報

  • ラインアップ

  • システム構成

------------------------------ Tab1 showing ------------------------------

基本情報

サーボ用高速ネットワーク Realtime Express (RTEX)
サーボに要求される高度なリアルタイム性を実現するために独自開発した先進のネットワーク

  • ce_emc
  • ukca
  • ul_cul
  • ul_c_us_listed
  • tuv_functional_safty
  • standard-note01
  • tuv_tested
  • standard-note02
  • kc

  • ※1 Type E
    ※2 Type F
    CE、UKCA、UL/cUL、TUV、Korean KCを取得しています。

rtex_logo

特長

Realtime Express（RTEX）対応

極限まで求めたリアルタイム性

  • 通信周期 最速 0.0625 ms 【1秒間に最大16000回の送受信！】
  • 通信速度 100 Mbps 全2重
  • 速度応答性 3200 Hz

多様なニーズに応える 機能性

  • 高精度位置ラッチ＆コンペア
  • 無限回転アブソ機能
  • 国際規格対応セーフティI/F付きもラインナップ（※1）

シンプル なネットワーク

  • 高性能と低コストの両立
  • 通信ASICによる同時性確立
  • 容易な対応機器の開発

※1：Type F で対応。IEC61800-5-2 STO, IEC61508 SIL 3。
※：Realtime ExpressおよびRTEXは、パナソニック ホールディングス株式会社の登録商標です。

RTEX対応 パートナー製品

partner_btn_w200

アンプ品番の構成

アンプ品番の構成

※ 組み合わせには制限があり、標準タイプはセーフティ無し、多機能タイプはセーフティ有りになります。

製品紹介動画

------------------------------ Tab2 showing ------------------------------

ラインアップ

アンプ一覧

アンプ電源単相
AC 100 V〜120 V		単相／三相
AC 200 V〜240 V		三相
AC 200 V〜240 V		三相
AC 380 V〜480 V
外形枠
記号		アンプ品番外形枠
記号		アンプ品番外形枠
記号		アンプ品番外形枠
記号		アンプ品番
モータの
定格出力		50 W
A
A

100 W
A

200 W
B
A

400 W
C
B

D
MDDLT44NF
750 W
C

D
MDDLT54NF
1 kW
D

D
MDDLT64NF
1.5 kW
D

2 kW
E
E
MEDLT84NF
3 kW
F
F
MFDLTA4NF
4 kW～
5 kW
F
F
MFDLTB4NF
7.5 kW
G
G
MGDLTC4NF
(開発中)
11 kW ～
15 kW
H
H
MHDLTE4NF
(開発中)
22 kW
H
H
MHDLTF4NF
(開発中)
  • モータのシリーズによっては表中の品番とは異なる組み合わせの場合があるので、必ずA6 ファミリーのカタログで組み合わせを 確認してください。

------------------------------ Tab3 showing ------------------------------

システム構成

システム構成例

MINAS A6Nシリーズ

アンプ外観

A6N A 枠

MINAS A6Nシリーズ

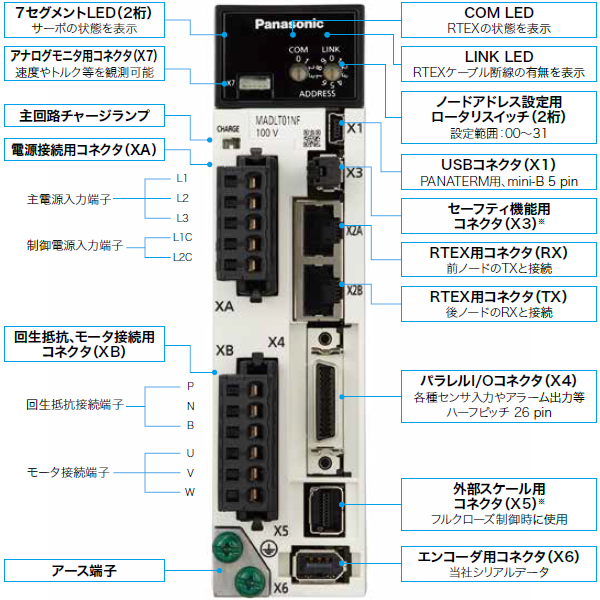

※ 本写真は多機能Type F です。標準Type E には、X3 とX5 コネクタがありません。
