小型ファンタイプイオナイザ ER-Q(終了品)

  • 受注終了情報

  • 仕様

  • 寸法図

  • 回路・接続

  • 除電特性

  • 使用上のご注意

受注終了

終了時期

2023年09月29日

本商品は受注を終了いたしました。
代替商品のご案内や終了商品の詳細につきましては、下記をご覧ください。

------------------------------ Tab1 showing ------------------------------

受注終了情報

------------------------------ Tab2 showing ------------------------------

仕様

種類小型ファンタイプ
型式名ER-Q
除電時間(±1,000V→±100V)約1.5秒(注2)
イオンバランス±10V以下(注2)
電源電圧24VDC ±10%
消費電流200mA以下
放電方式高周波AC方式
放電出力電圧±約2kV
最大風速6.4m/s(注2)
最大風量0.2m3/min.
出力
[チェック(CHECK)
エラー(ERROR)]
NPNトランジスタ・オープンコレクタ
• 最大流入電流:50mA
• 印加電圧:30V DC以下(出力端子-0V間)
• 残留電圧:1V以下(流入電流50mAにて)
 出力動作チェック: 放電チェック(注3)検知時ON、正常時OFF
エラー : 放電エラー、ファンエラー(注3)検知時OFF、正常時ON
短絡保護装備
表示灯放電(DSC):緑色LED、アラーム(ALARM):赤色LED
オゾン発生量0.02ppm以下(注2)
使用周囲温度0~+50℃(但し結露しないこと)、保存時-10~+65℃
使用周囲湿度35~65% RH(但し結露しないこと)、保存時35~65% RH
耐振動耐久 10~150Hz 複振幅 0.75mm XYZ各方向 2時間
アース方式C(コンデンサ)アース
材質ケース:PBT、放電針:タングステン
質量本体質量:約110g
付属品配線用コネクタ[モレックス(株)製:ハウジング(5557-08P)、ターミナル(5556T)]:1セット

(注1):指定のない測定条件は、使用周囲温度=+20℃です。

(注2):吹出口前面から100mm、風量MAX.、フィルタ未装着のときの代表例です。

(注3):放電チェック・・・放電状態の低下を検知します。
放電エラー・・・異常放電を検知します。
ファンエラー・・・ファンの回転異常を検知します。

------------------------------ Tab3 showing ------------------------------

寸法図

単位mm

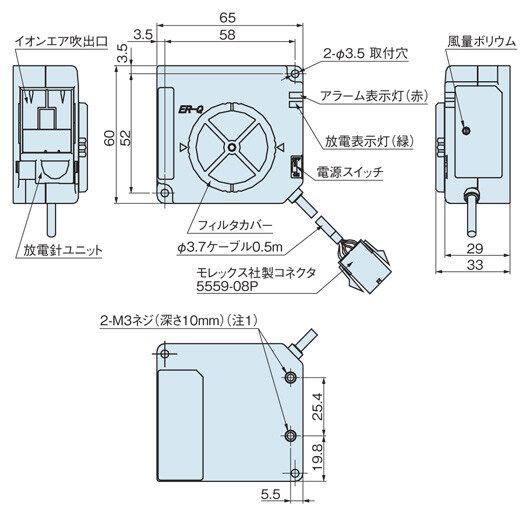

ER-Q

イオナイザ本体

ER-Q

(注1):当社製取付金具専用のネジ穴です。それ以外の取り付けには使用しないでください。
筐体等に本商品を取り付ける場合は、2-φ3.5取付穴を使用してください。

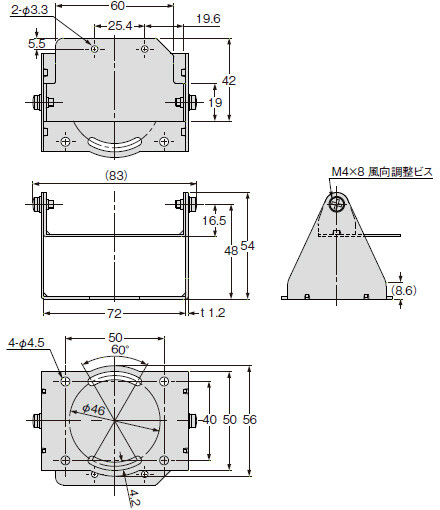

ER-QMS1

取付金具(別売)

ER-QMS1

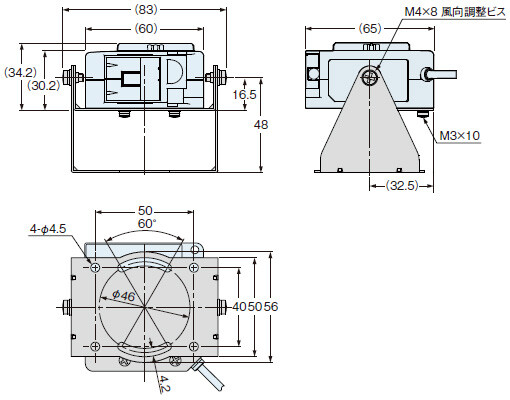

装着図

装着図

------------------------------ Tab4 showing ------------------------------

回路・接続

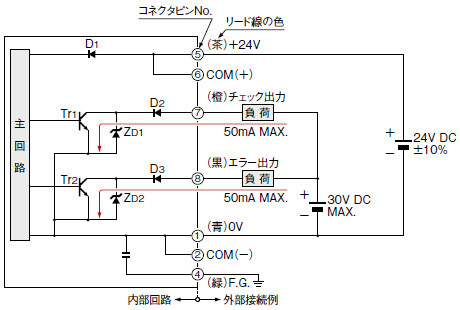

入・出力回路図

入・出力回路図

記号

コネクタピン配置図

コネクタピン配置図

端子No.端子名リード線色
10V
2COM(-)-
3N.C.(使用せず)-
4F.G.
5+24V
6COM(+)-
7チェック出力
8エラー出力

------------------------------ Tab5 showing ------------------------------

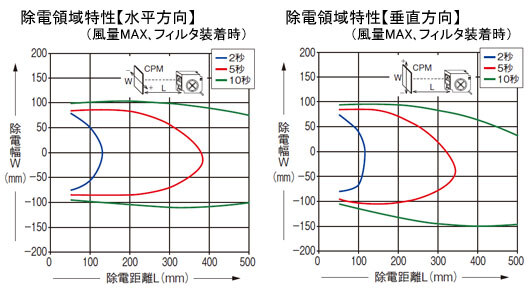

除電特性

150mmCPM(チャージプレートモニタ)にて測定。(CPM中心位置にて)
(代表例)

150mmCPM(チャージプレートモニタ)にて測定。(CPM中心位置にて)(代表例)

------------------------------ Tab6 showing ------------------------------

使用上のご注意

  • 本製品は、人体保護用の装置には使用しないでください。
  • 人体保護を目的とする装置には、OSHA、ANSI、およびIEC等の各国の人体保護用に関する法律および規格に適合する製 品をご使用ください。
  • 発火物、引火物等の危険性が存在する場所では、使用しないでください。
