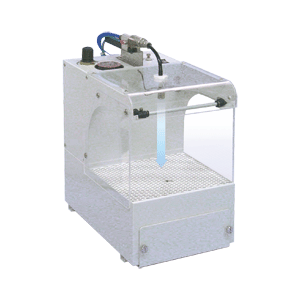

静電気除去装置 ER-B(終了品)

ダウンロード

ヘルプ

よくある質問

  • 受注終了情報

  • 仕様

受注終了

終了時期

2010年09月30日

本商品は受注を終了いたしました。
代替商品のご案内や終了商品の詳細につきましては、下記をご覧ください。

------------------------------ Tab1 showing ------------------------------

受注終了情報

pic01

※代替推奨品がない場合でも、用途によっては対応可能な商品がある場合がございますのでお問合せ下さい。

------------------------------ Tab2 showing ------------------------------

仕様

種類シングルタイプダブルタイプ
型式名ER-B11ER-B21
イオナイザER-VS01：1台(注1)ER-VS01：2台(注1)
入力電圧100V AC±10%(50/60Hz)
消費電力80VA 以下70VA 以下
除電性能1s以下(1,000V→100V)(注2)
イオンバランス±15V以下
除電エリア
(W×H×D)		150×100×100mm350×150×200mm
使用流体空気(乾燥したクリーンエア)(注3)
供給エア流量300NL/min(MAX.)450NL/min(MAX.)
耐圧力範囲0.2～0.7MPa
イオナイザ設定圧力範囲0.05～0.4MPa(注4)
配管接続口径φ8mmクイック継手
排気流量1,500L/min.
外
部
出
力		ERROR
(異常信号出力)		リレー接点1a(24V DC、2A MAX.)
[製品の異常停止時出力]
ION END
(除電信号出力)		リレー接点1a (24V DC、2A MAX.)
[イオンエアブロー終了時、約0.2 秒間出力]
VAC START
(外部装置動作)		リレー接点1a (24V DC、2A MAX.)
[ワーク(帯電物体)投入から工程終了までの間出力]
リセット入力押しボタン式(RESETボタン)
イ オナイザ動作時間1s／2s／連続 切換スイッチにて選択
イオナイザ異常停止機能装備
使用周囲温度＋10～＋35℃(但し、結露しないこと)、保存時：0～＋50℃
耐電圧AC 500V 1 分間
耐振動10～55Hz 振幅0.075mm
質量約7.5kg約14.5kg

(注1)：イオナイザER-VS01の仕様については、イオナイザER-VS01に付属の取扱説明書をご参照ください。

(注2)：0.4MPa、50mm、□150mmCPM、イオナイザノズル中心にて。

(注3)：乾燥したクリーンエアは、エアドライヤ(露点－20℃程度)、エアフィルタ(メッシュサイズ0.01μm程度)を通したエアです。

(注4)：動作時、圧力計の値です。(レギュレータで調整)

※ エアカーテンはダストの外部飛散を防ぎますが、イオンエアブローとの流量バランス、ワーク(帯電物体)の差し入れ角度、およびダストの大きさ，重さの兼ね合いによって、その効果が低下する場合がありますので、調整の上、ご使用ください。
