卓上タイプ クリーナボックス EC-B

ダウンロード

ヘルプ

よくある質問

  • 基本情報

  • 種類・価格

  • オプション

  • 仕様

  • 寸法図

  • 回路・接続

  • 使用上のご注意

基本情報

除塵と集塵の機能をコンパクトに実現

    特長

    3種類の吐出モード

    3種類の吐出モード

    一般的な「連続モード」に加え、2種類の「パルスエアモード」を搭載。

    ３つの白色LED照明を搭載

    白色LED照明

    3つの白色LEDで手元を明るく照らし出し、視認性をアップ。ワークに付着したホコリも見逃しません。

    ホコリの再付着を防止する集塵ファンを搭載

    集塵ファン

    強力な集塵ファンで瞬く間にホコリを排出し、ホコリの再付着を防ぎます。

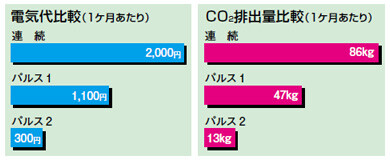

    パルス(間欠)エアによるエコノミー&エコロジー

    パルス（間欠）エアによるエコノミー＆エコロジー

    ※当社本社工場使用条件にて、1日8時間×20日で試算

    • 間欠エアで効率除電・除塵
    • タイマモードで除塵時間の管理が可能
    • 外部入力装備でフットスイッチなどの機器と組み合わせて使用可能

    種類・価格

    種類形状除電時間
    (1,000V→100V)    		イオンバランス型式名標準価格
    <税別>
    200mm幅
    タイプ    		EC-B01約0.5秒以下(注1)±10V以下EC-B01277,000円
    400mm幅
    タイプ    		EC-B02EC-B02335,000円

    (注1)：吹出口前面から100mm、印加圧力0.50MPaのときの代表例です。

    オプション

    品名型式名内容標準価格
    <税別>
    ダクトフランジEC-BD50φ50ダクトホース用排気用ダクトホースをEC-B本体に接続するためのフランジです。9,500円
    EC-BD76φ76ダクトホース用9,500円
    エアフィルタEC-BFX3EC-B01用交換用フィルタ
    (3枚／セット)    		5,700円
    EC-B2FX3EC-B02用8,400円
    スポットノズルEC-BASEC-B02専用ノズルイオンエアを中央付近へ集められます。
    (2個／セット)    		13,700円

    仕様

    型式名200mm幅タイプ400mm幅タイプ
    EC-B01EC-B02
    除電時間（1,000V→100V）約0.5秒以下(注2)
    イオンバランス±10V以下
    使用流体空気(乾燥したクリーンエア)
    供給エア流量300リットル/min.(ANR)以下500リットル/min.(ANR)以下
    使用印加圧力範囲0.05～0.5MPa
    電源電圧付属ACアダプタ
    ・INPUT：100-240V AC±10% 50/60Hz(注3)
    ・OUTPUT：24V DC
    EC-B本体の動作電圧：24V DC
    消費電力80VA以下（100V時：60VA以下）90VA以下（100V時：70VA以下）
    除塵動作出力フォトカプラ出力・ユニバーサル
    • 最大流入電流：100mA
    • 残留電圧：2.5 V以下（流入電流100mA以下にて）
     出力動作除塵動作時：ON、待機時：OFF
    外部入力0V短絡：入力受付
    タイマーモード2秒/5秒/10秒/センサ または 外部入力同期 切換スイッチにて選択
    パルスエアモードパルス1(LONG)/パルス2(SHORT)/OFF(連続) 切換スイッチにて選択
    使用周囲温度0～＋40℃
    使用周囲湿度35～65％RH（但し、結露しないこと）
    ケースアース方式C（コンデンサ）アース
    質量本体：約6.5kg本体：約13kg
    付属品ACアダプタ：1個、フィルタ：1枚、保護メッシュ：1枚

    （注1）：指定のない測定条件は、使用周囲温度＝＋20℃です。
    （注2）：吹き出し部前部から100mm、印加圧力0.50MPaのときの代表例です。
    （注3）：付属ACアダプタのACケーブルは、定格125V ACとなっています。
    125V ACを上回る電圧でご使用の場合は、別途適切なACケーブルをご使用ください。

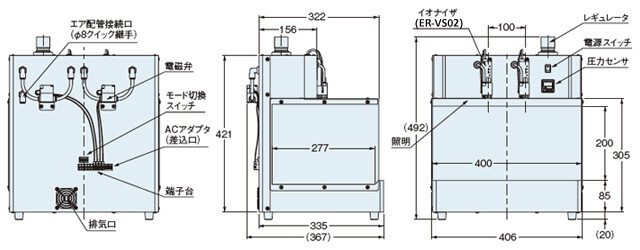

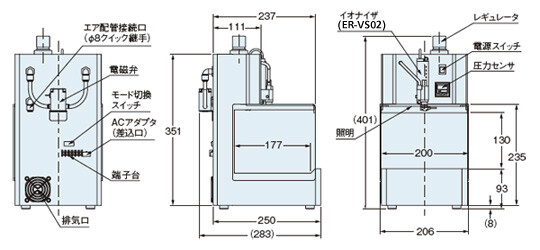

    寸法図

    単位mm

    EC-B01

    クリーナボックス

    EC-B01

    EC-B02

    EC-B02

    回路・接続

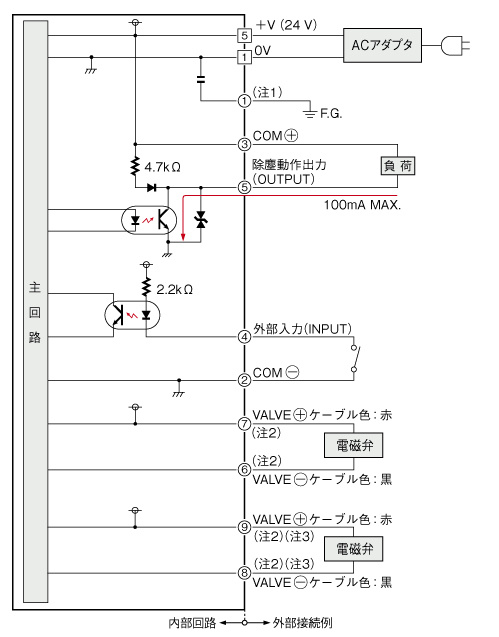

    入・出力回路図

    入・出力回路図

    (注1)： F.G.端子はケースと導通されています。

    (注2)： 電磁弁専用の端子です。 電磁弁の電源線以外は配線しないでください。

    (注3)： EC-B01は7端子、EC-B02は9端子となっています

    端子台配列図

    EC-B01

    EC-B01 端子台配列図
    EC-B02
    EC-B02 端子台配列図

    ACアダプタ電源コネクタ配列図

    ACアダプタ電源コネクタ配列図

    使用上のご注意

    • 本製品は、人体保護用の装置には使用しないでください。
    • 人体保護を目的とする装置には、OSHA、ANSIおよびIEC等の各国の人体保護用に関する法律および規格に適合する製品をご使用ください。
    • 発火物、引火物等の危険性が存在する場所では、使用しないでください。
    • 持ち運びする際は本体下部を両側から支えて持ち運びください。透明帯電防止カバーは持たないでください。破損する恐れがあります。
    • 放電針には、高電圧が印加されており感電する恐れがありますので、通電中は絶対に触らないでください。
    • 感電防止および確実な除電を行なうために、本体のフレ－ムグラウン ド（F.G.）端子を必ず接地してください。
    • 放電針は先がとがっていますので、取り扱いには十分ご注意ください。ケガを負う恐れがあります。
    • 保護メッシュの切断部が鋭くなっていますので、お取り扱いには十分ご注意ください。ケガを負う恐れがあります。
    • 保守や点検清掃を行なう場合は、電源およびエアを切った状態で行なってください。
      必ずエアの供給を完全に遮断し、製品や配管内の圧力がゼロになったことを確認してから作業してください。エア圧力により事故や故障の原因になります。
    • 本製品は、工業環境での使用を目的として開発・製造されています。
    • 屋外で使用しないでください。
    • 本製品は供給エア状態を検知しています。
    • 本製品にエアを印加していない時や0.6MPa以上のエア圧を印加した時は、異常状態とみなしワーク（帯電物体）を投入しても除塵動作しません。
    • 圧力センサの設定は変更しないでください。設定変更すると本製品が正しく動作しなくなる可能性があります。
