セーフティリレーユニット SRB-NA-R-C(終了品)

  • 受注終了情報

  • 仕様

  • 寸法図

受注終了

終了時期

2004年09月30日

本商品は受注を終了いたしました。
代替商品のご案内や終了商品の詳細につきましては、下記をご覧ください。

------------------------------ Tab1 showing ------------------------------

受注終了情報

pic01

------------------------------ Tab2 showing ------------------------------

仕様

種類汎用
2出力3出力5出力5出力・タイマ付
型式名SRB-NA-R-C.17/SXSRB-NA-R-C.15/SXSRB-NA-R-C.20/SXSRB-NA-R-C.21/SX

認証BIA:No.99065(SRB-NA-R-C.ZHK/SX)、No.99067(SRB-NA-R-C.17/SX)
No.97201(SRB-NA-R-C.15/SX)、No.98106(SRB-NA-R-C.20/SX、SRB-NA-R-C.21/SX)
UL:No.E54284、CSA:No.LR13571
適合EN 954-1、EN 50081-1、EN 50082-2、EN 60204-1、EN 574(SRB-NA-R-C.ZHK/SXのみ)
電源電圧24V DC +20 / -15% リップルP-P10%以下
消費電流120mA100mA650mA

対応入力PNPまたは接点入力接点入力
入力構成2チャンネル1チャンネルまたは2チャンネル
印加定格電圧24V DC
許容残留電圧2V以下

安全回路出力NO接点×2
(停止カテゴリ0に対応)
NO接点×3
(停止カテゴリ0に対応)
NO接点×5
(停止カテゴリ0に対応)
NO接点×3
(停止カテゴリ0に対応)
NO接点×2
(停止カテゴリ1に対応)
補助出力回路-NC接点×1
定格電圧250V AC/DC
定格電流
(EN 60947-5-1による)
(注1)
AC15:6A(230V ACにて)
DC13:6A(24V DCにて)
AC15:4A(230V ACにて)
DC13:4A(24V DCにて)
AC15:4A(230V ACにて)(注2)
DC13:4A(24V DCにて)(注3)
補助出力
定格電流
-2A
(24V DC、抵抗負荷にて)
0.5A
(24V DC、抵抗負荷にて)
最小適用負荷10mA(10V DCにて)
接点接触抵抗
(初期値)
100mΩ以下
絶縁グループ4kV/2



手動スタート330ms以下30ms以下30ms以下30ms以下
自動スタート720ms以下30ms以下30ms以下30ms以下
復帰時間20ms以下30ms以下60ms以下60ms以下
安全カテゴリカテゴリ4まで対応可能カテゴリ3まで対応可能カテゴリ4まで対応可能



保護構造ケース:IP40(IEC)、端子台:IP20(IEC)
使用周囲温度-25~+55℃、保存時:-25~+70℃
使用周囲湿度35~85%RH(但し、結露しないこと)、保存時:35~85%RH
耐振動(誤動作)10~55Hz 振幅0.5mm(3方向で確認)
耐衝撃(誤動作)15G 11ms(3方向で確認)
立ち下がり
スイッチング機能
装備-装備
交差短絡監視機能-装備
材質ケース:グラスファイバ強化熱可塑性樹脂
接続方式端子台接続(セルフアップビス)
接続ケーブル最小:0.6mm2×1、最大:2.5mm2×2最小:0.5mm2×1、最大:2.5mm2×2
質量約190g約460g約480g

(注1):定格電流は、使用周囲温度により異なります。詳細については、お問い合わせください。

(注2):接点43/44および53/54は、3Aです。

(注3):接点43/44および53/54は、2Aです。

------------------------------ Tab3 showing ------------------------------

寸法図

単位mm

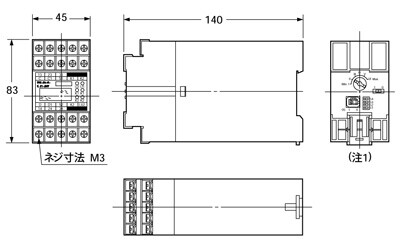

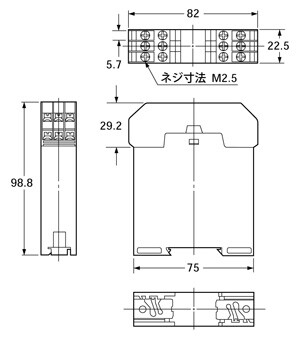

SRB-NA-R-C.17/SX
SRB-NA-R-C.15/SX

セーフティリレーユニット SRB-NA-R-C(終了品)

SRB-NA-R-C.20/SX
SRB-NA-R-C.21/SX

セーフティリレーユニット SRB-NA-R-C(終了品)

(注1):
図は、SRB-NA-R-C.21/SXの外形寸法図です。
SRB-NA-R-C.20/SXは、底面図が異なります。
