SRB202MSL｜ミューティングユニット SRB202MSL(終了品)

ダウンロード

ヘルプ

よくある質問  >

受注終了

終了時期

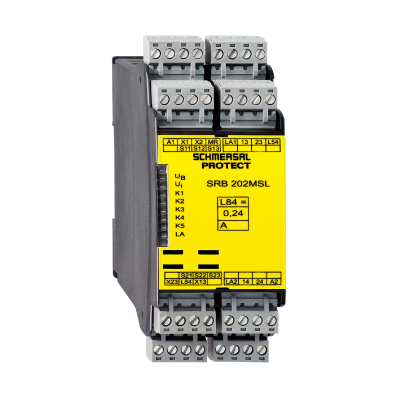

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

    品番

    SRB202MSL

    型番

    SRB202MSL

    商品

    ミューティングユニット

    詳細

    制御カテゴリ4

    商品名

    		 ミューティングユニット SRB202MSL(終了品)
    代替商品
    代替品番
    代替型番
    備考

    スペック詳細

    項目内容
    品番SRB202MSL
    型番SRB202MSL
    規格EN ISO 13849-1(カテゴリ4、PLe)、IEC 61508(SIL3)、IEC/EN 60204-1、IEC 60947-5-3
    制御カテゴリ4に対応可能
    電源電圧24V DC+20-15% リップルP-P10%以下
    消費電力5.6W以下(センサやミューティングランプの消費電力は除く)
    ヒューズ定格内蔵電子ヒューズ、遮断電流1.25A以上、1s後にリセット
    入力:ミューティングセンサミューティング入力端子
    ・ 半導体出力機器を接続する場合(注)
    S12：PNPトランジスタ出力を接続
    S22：NPNトランジスタ出力を接続
    ・ 接点出力機器を接続する場合
    S11-S12、S22-S23：NO接点を接続
    (注)：トランジスタ入力の場合、ミューティングセンサとSRB202MSLの電源を共通にしてください。
    入力:ミューティングセンサ:2個の入力の時間差2.5秒以内
    入力:ミューティングセンサ:入力端子間の許容抵抗値40Ω以下
    入力:セーフティセンサOSSD入力端子 X13、X23：PNPトランジスタ出力を接続
    安全出力NO接点x2(13-14、23-24)
    (注)：誘導負荷（例えばコンタクタ、リレーなど）を接続する際は、アークキラーなど適切な保護回路をご使用ください。
    安全出力:使用カテゴリAC-15、DC-13(EN 60947-5-1)
    安全出力:定格動作電流(Ie)/定格動作電圧(Ue)4A/250V AC、2A/24V DC 抵抗負荷にて(誘導負荷の場合は接点保護時)
    (注)：使用周囲温度が＋45℃以上の環境下で使用する場合は、電流制限があります。
    安全出力:接点材質/接点銀酸化すず(AgSnO)/セルフクリーニング、強制ガイド式
    安全出力:接点接触抵抗100mΩ以下(初期値)
    安全出力:接点保護ヒューズ定格4A(スローブローヒューズ)
    安全出力:機械的寿命1,000万回
    動作時間200ms以下
    応答時間(復帰時間)20ms以下
    補助出力PNPトランジスタ出力
    ・L54：補助出力(ミューティング異常出力)
    ・L84：ミューティングランプ切れ出力
    補助出力:最大流出電流50mA以下
    補助出力:短絡保護-
    ミューティングランプ出力ミューティングランプ用の出力(LA1-LA2)
    ミューティングランプ出力:供給電流50mA～0.5A/24V DC
    ミューティングランプ出力:ランプ定格(1個あたり)1.2W～6W
    ミューティングランプ出力:ヒューズ定格T 0.5A(F2、F3)(内蔵)
    ミューティングランプ出力:ランプ切れモニタ装備
    表示灯:電源表示灯(UB)緑色LED(電源投入時点灯)
    表示灯:電源表示灯(Ui)緑色LED(電源投入時かつ内蔵ヒューズ正常時点灯)
    表示灯:リレー動作表示灯(K1、K2、K3、K4、K5)緑色LED(K1、K2、K3、K4、K5リレー動作時点灯)
    表示灯:ミューティング表示灯(LA)ミューティング動作時点灯
    過電圧カテゴリIII［UL 840］
    空間距離/沿面距離4kV/2［DIN VDE 0110-1(04.97)］
    汚損度2
    耐環境性:保護構造ケース：IP40
    端子部：IP20(EN 60529)
    耐環境性:使用周囲温度-25～+60℃(注)、保存時：-40～+85℃
    (注)：使用周囲温度が＋45℃以上の環境下で使用する場合は、電流制限があります。
    耐環境性:耐振動10～55Hz 複振幅0.35mm［EN 60068-2-6］
    ケース材質グラスファイバ強化熱可塑性樹脂
    接続方式着脱式セルフアップビス端子
    配線ケーブル単線：0.25～2.5mm2
    同径の線を2本接続する場合：0.25～1.5mm2
    ［より線またはフェルール(スリーブ)端子含む］
    取り付け35mm幅DINレールに適合(EN 50022)
    端子部表示DIN EN 50005/DIN 50013
    PFHD5.0x10 -9/h(年間最大36,500開閉サイクルと最大60％負荷時)
    使命時間20年
    質量400g
