SF1-P64｜プレス安全用ビームセンサ SF1-P(終了品)

ダウンロード

ヘルプ

よくある質問  >

受注終了

終了時期

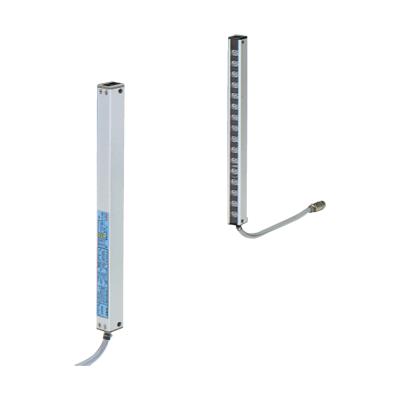

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

    品番

    SF1-P64

    型番

    SF1-P64

    商品

    プレス安全用ビームセンサ

    詳細

    センサユニット

    商品名

    		 プレス安全用ビームセンサ SF1-P(終了品)
    代替商品
    代替品番
    代替型番
    備考

    スペック詳細

    項目内容
    品番SF1-P64
    型番SF1-P64
    組み合わせコントロールユニットSF1-PC またはSF1-PCW
    検出幅(防護高さ)1,260mm
    検出距離(有効距離)0.1～5m
    (注)：有効距離（検出距離）は、投・受光器設定可能範囲を示します。検出物体の検出は、0.1m以下でも可能です。
    光軸ピッチ20mm
    検出物体φ30mm以上の不透明体
    表示灯:投光器投光表示灯：緑色LED(投光時点灯、投光回路破損時点滅)
    表示灯:受光器動作表示灯：赤色LED(1光軸以上遮光時点灯、外乱光入光時点滅)
    安定入光表示灯：緑色LED(全光軸安定入光時点灯)
    不安定入光表示灯：黄色LED(1光軸以上不安定入光時点灯)
    ※受光回路破損時、3色の表示灯が順次点滅
    同期線断線時および投光回路破損時、動作表示灯および不安定入光表示灯が交互に点滅
    干渉防止機能装備(2セットまで密着取り付け可能)
    自動感度補正機能装備
    耐環境性:保護構造IP42(IEC)、防滴形(JIS)
    耐環境性:使用周囲温度-10～+55℃(但し、結露および氷結しないこと)、保存時：-10～+60℃
    耐環境性:使用周囲湿度35～85%RH、保存時：35～85%RH
    耐環境性:使用周囲照度白熱ランプ：受光面照度3,500lx以下
    耐環境性:耐電圧AC1,000V1分間 充電部一括・ケース間
    耐環境性:絶縁抵抗DC500Vメガにて20MΩ以上 充電部一括・ケース間
    耐環境性:耐振動耐久10～55Hz 複振幅1.5mm XYZ各方向2時間
    耐環境性:耐衝撃耐久100m/s2(約10G) XYZ各方向3回
    投光素子赤外LED(変調式)
    材質保護ケース：アルミ
    ユニットケース：ABS
    前面カバー：アクリル
    レンズ：アクリル
    ケーブル0.5mm2 4芯丸型コネクタ付キャブタイヤケーブル0.3m付
    ※別売の接続ケーブルを併せてご使用ください。
    ケーブル延長0.75mm2以上のJIS C 3312 準拠600V 絶縁ビニルキャブタイヤケーブルにて投・受光器各全長20mまで延長可能
    質量(投・受光器合計)本体質量：約2,830g
    付属品MS-SF1-1(センサユニット取付金具)：投光器用・受光器用2式1セット
