FWS1205B｜静止モニタユニット FWS1205B(終了品)

ダウンロード

現在、この商品に関連するダウンロード可能なファイルはご用意しておりません。

ヘルプ

よくある質問  >

受注終了

終了時期

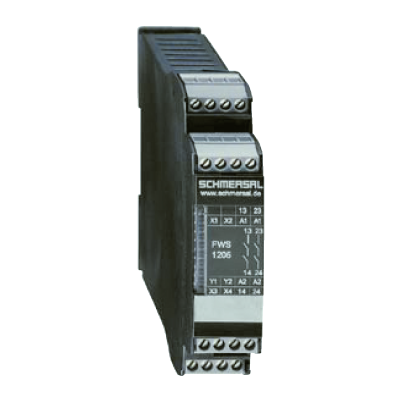

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

    品番

    FWS1205B

    型番

    FWS1205B

    商品

    静止モニタユニット

    詳細

    制御カテゴリ3

    商品名

    		 静止モニタユニット FWS1205B(終了品)
    代替商品
    代替品番
    代替型番
    備考

    スペック詳細

    項目内容
    品番FWS1205B
    型番FWS1205B
    規格EN ISO 13849-1 (カテゴリ3、PLd) 、IEC 61508 (SIL2) 、IEC/EN 60204-1、BG-GS-ET-20
    制御カテゴリ3に対応可能
    電源電圧24V DC±15%
    消費電流0.2A
    入力PNPトランジスタ入力 (X1、X2)
    入力:入力抵抗約4kΩ (接地に対して)
    入力:入力信号"1"10～30V DC
    入力:入力信号"0"0～2V DC
    停止周波数入力X1 / X2 ： 2Hz / 2Hz
    応差停止周波数の10%
    最大入力周波数4,000Hz
    最小パルス持続時間125μs
    安全出力NO接点x2 (13-14) (23-24)
    安全出力:使用カテゴリAC-15、DC-13
    安全出力:定格動作電流(Ie)/定格動作電圧(Ue)3A/250V AC、3A/24V DC
    安全出力:開閉容量最大1,000VA
    安全出力:開閉電圧最大250V AC
    安全出力:開閉電流最大6A (cosφ=1)
    安全出力:接点保護ヒューズ定格6A gL/gG D-fuse (クイックブローヒューズ)
    安全出力:機械的寿命5,000万回
    補助出力PNPトランジスタ出力 (Y1、Y2)：Ue-4V
    補助出力:最大流出電流Y1+Y2=100mA以下
    補助出力:短絡保護装備
    過電圧カテゴリII (DIN VDE 0110)
    定格衝撃耐電圧(Uimp)2.5kV
    汚損度3 (DIN VDE 0110)
    耐環境性:保護構造端子部：IP20
    ケース部：IP40 (IEC/EN 60529)
    耐環境性:使用周囲温度0～+55℃、保存時 ： -25～+70℃
    耐環境性:使用周囲湿度35～85%RH (結露しないこと)
    耐環境性:耐振動10～55Hz 振幅 0.35mm±15%
    耐環境性:耐衝撃30G (約300m/s2) 衝撃作用時間11ms
    ケース材質グラスファイバ強化熱可塑性樹脂
    接続方式ネジ式端子 (セルフアップビス)
    配線ケーブル最大2.5mm2
    [単線またはフェルール (スリーブ) 端子含む]
    入力ケーブル長100m (0.75mm2の導線) 以下
    取り付け35mm幅DINレール (EN 50022)
    PFHD1.0x10-7/h
    使命時間20年
    質量190g
