AES1235｜セーフティリレーユニット AES1235／AES1135(終了品)

ダウンロード

ヘルプ

よくある質問  >

受注終了

終了時期

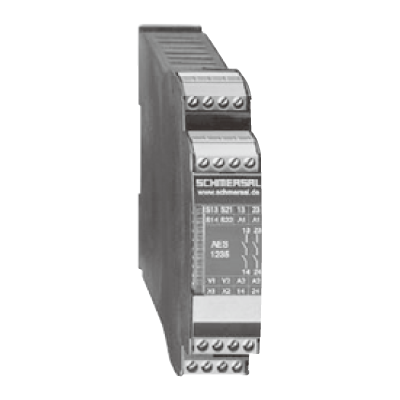

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

    品番

    AES1235

    型番

    AES1235

    商品

    セーフティリレーユニット

    詳細

    安全出力2出力

    商品名

    		 セーフティリレーユニット AES1235／AES1135(終了品)
    代替商品
    代替品番
    代替型番
    備考

    スペック詳細

    項目内容
    品番AES1235
    型番AES1235
    電源電圧24V DC±15%
    消費電流0.2A
    入力NO接点1入力+NC接点1入力 またはNC接点2入力(S14、S22) モード切り換え(X2)
    入力:入力抵抗約4kΩ(接地に対して)
    入力:入力信号"1"10～30V DC
    入力:入力信号"0"0～2V DC
    安全出力NO接点x2(13-14、23-24)
    安全出力:使用カテゴリAC-15、DC-13
    安全出力:定格動作電流(Ie)/定格動作電圧(Ue)3A/250V AC、2A/24V DC
    安全出力:接点保護ヒューズ定格6A(gL/Gg Dヒューズ)
    安全出力:機械的寿命1,000万回
    安全出力:電気的寿命10万回
    動作時間0.1sまたは1sに切り換え可能
    応答時間(復帰時間)50ms以下
    補助トランジスタ出力PNPトランジスタ(Y1、Y2)、Ue-4V
    補助トランジスタ出力:最大流出電流Y1＋Y2=100mA以下
    補助トランジスタ出力:短絡保護装備
    外部リレーモニタ機能装備
    立ち上がりスイッチング機能-
    交差短絡監視機能-
    過電圧カテゴリII(DIN VDE 0110)
    定格衝撃耐電圧(Uimp)2.5kV
    汚損度3(DIN VDE 0110)
    耐環境性:保護構造IP20(IEC/EN 60529)
    耐環境性:使用周囲温度0～+55℃、保存時：-25～+70℃
    耐環境性:使用周囲湿度35～85%RH(但し、結露しないこと)
    耐環境性:耐振動10～55Hz 振幅0.35mm±15%
    耐環境性:耐衝撃30G(約300m/s2) 衝撃作用時間11ms
    ケース材質グラスファイバ強化熱可塑性樹脂
    接続方式ネジ式端子台(セルフアップビス)
    配線ケーブル最大2.5mm2
    [単線またはフェルール(スリーブ)端子含む]
    入力ケーブル長最大1,000m(0.75mm2の導線)
    取り付け35mm幅DINレール(EN 50022)
    質量190g
