セーフティリレーユニット AES1235／AES1135(終了品)

ダウンロード

ヘルプ

よくある質問

  • 受注終了情報

  • 仕様

  • 寸法図

受注終了

終了時期

2021年02月28日

本商品は受注を終了いたしました。
代替商品のご案内や終了商品の詳細につきましては、下記をご覧ください。

------------------------------ Tab1 showing ------------------------------

受注終了情報

pic01

------------------------------ Tab2 showing ------------------------------

仕様

種類安全出力2出力安全出力1出力
型式名AES1235AES1135
規格IEC/EN 60204-1、EN 60947-5-3、EN 954-1、
BG-GS-ET-14、BG-GS-ET-20
制御カテゴリ3に対応可能
電源電圧24V DC±15%
消費電流0.2A
入力NO接点1入力+NC接点1入力
またはNC接点2入力(S14、S22) モード切り換え(X2)		NO接点1入力+NC接点1入力
またはNC接点2入力(S14、S22) モード切り換え(X1)
 入力抵抗約4kΩ(接地に対して)
入力信号"1"10～30V DC
入力信号"0"0～2V DC
安全出力NO接点×2(13-14、23-24)NO接点×1(13-14)
 使用カテゴリAC-15、DC-13
定格動作電流(Ie)/
定格動作電圧(Ue)		3A/250V AC、2A/24V DC
接点保護
ヒューズ定格		6A(gL/Gg Dヒューズ)
機械的寿命1,000万回5,000万回
電気的寿命10万回
動作時間0.1sまたは1sに切り換え可能
応答時間(復帰時間)50ms以下
補助トランジスタ出力PNPトランジスタ(Y1、Y2)、Ue-4VPNPトランジスタ出力(Y1、Y2)
 最大流出電流Y1+Y2=100mA以下
短絡保護装備
外部リレーモニタ機能装備-
立ち下がり
スイッチング機能		-
交差短絡監視機能-
過電圧カテゴリII(DIN VDE 0110)
定格衝撃耐電圧(Uimp)2.5kV
汚染度3(DIN VDE 0110)
耐
環
境
性		保護構造IP20(IEC/EN 60529)
使用周囲温度0～+55℃、保存時：-25～+70℃
使用周囲湿度35～85%RH(但し、結露しないこと)
耐振動10～55Hz　振幅0.35mm±15%
耐衝撃30G(約300m/s2)　衝撃作用時間11ms
ケース材質グラスファイバ強化熱可塑性樹脂
接続方式ネジ式端子台(セルフアップビス)
配線ケーブル最大2.5mm2[単線またはフェルール(スリーブ)端子含む]
入力ケーブル長最大1,000m(0.75mm2の導線)
取り付け35mm幅DINレール(EN 50022)
質量190g

(注1)： 誘導負荷(例えばコンタクタ、リレーなど)を接続する際は、アークキラーなど適切な保護回路をご使用ください。

------------------------------ Tab3 showing ------------------------------

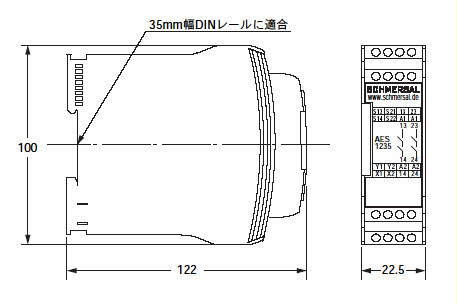

寸法図

単位mm

AES1235
AES1135

セーフティリレーユニット

AES1235 AES1135
