液切れ検出ファイバ FD-BEF

  • 基本情報

  • 用途

  • 種類・価格

  • 仕様

  • 寸法図

  • 使用上のご注意

------------------------------ Tab1 showing ------------------------------

基本情報

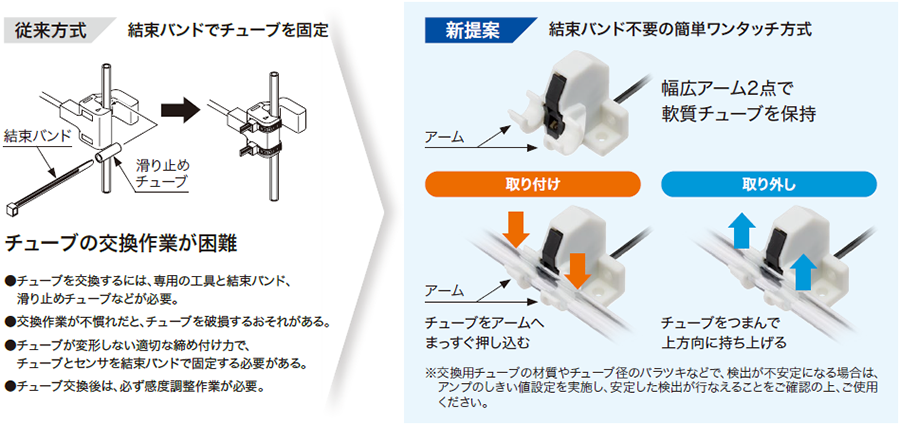

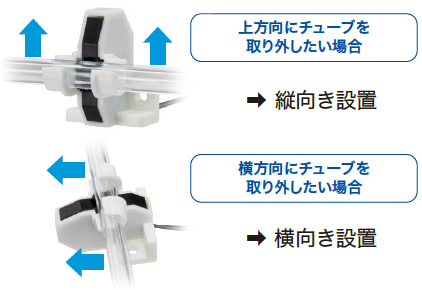

チューブの着脱が超簡単!
細胞培養装置向け液切れ検出用ファイバセンサ

------------------------------ Tab2 showing ------------------------------

用途

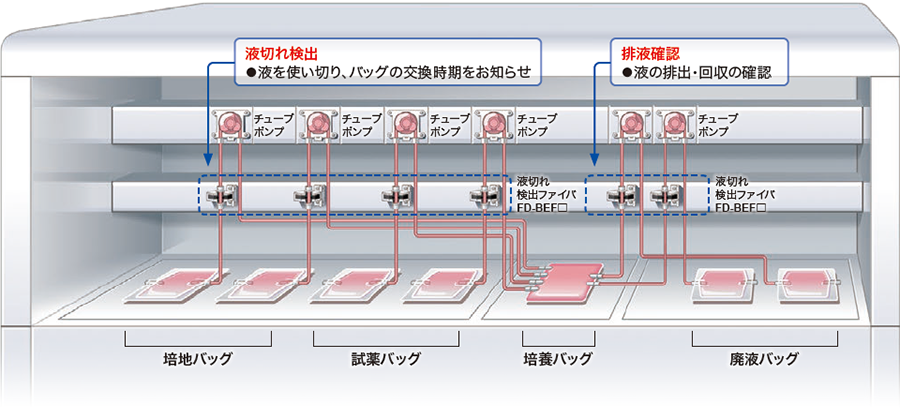

容器密閉型細胞培養装置

容器密閉型細胞培養装置

------------------------------ Tab3 showing ------------------------------

種類・価格

液切れ検出ファイバ

※液切れ検出ファイバは、必ずファイバアンプと組み合わせてご使用ください。

種類形状型式名適応チューブ径
(外径×内径)
標準価格
<税別>
ø4mmチューブ用FD-BEF40FD-BEF40ø4×2mmオープン
ø5mmチューブ用FD-BEF50FD-BEF50ø5×3mmオープン
ø6.4mm (1/4 in) チューブ用FD-BEF64FD-BEF64ø6.4×3.2mm (1/4×1/8 in)オープン
ø9.5mm (3/8 in) チューブ用FD-BEF95FD-BEF95ø9.5×6.4mm (3/8×1/4 in)オープン

ファイバアンプ

種類形状型式名内容標準価格
<税別>
FX-500シリーズアンプFX-501標準(1出力)タイプ
<検出用途>
液切れ検出
各20,100円
FX-501P

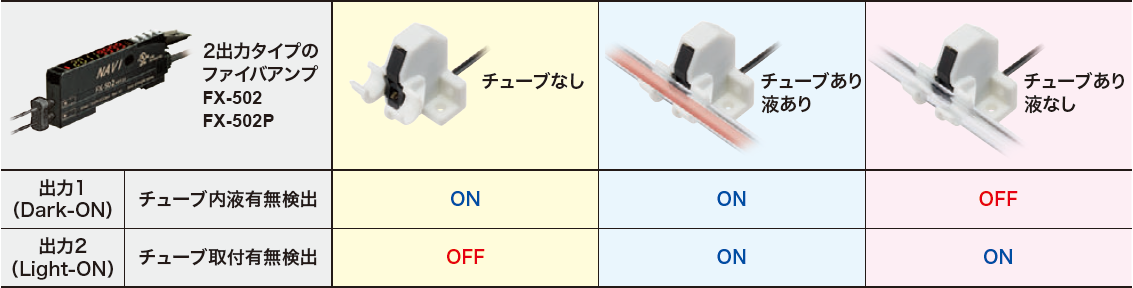

アンプFX-5022出力タイプ
<検出用途>
液切れ検出(出力1)および
チューブの付け忘れ/外れ、
電源喪失などの異常検出(出力2)
各22,500円
FX-502P

※ファイバアンプの詳細については、デジタルファイバセンサFX-500シリーズの商品カタログまたはWebサイトをご参照ください。

------------------------------ Tab4 showing ------------------------------

仕様

種類

ø4mm
チューブ用
ø5mm
チューブ用
ø6.4mm
(1/4 in)
チューブ用
ø9.5mm
(3/8 in)
チューブ用

型式名

FD-BEF40FD-BEF50FD-BEF64FD-BEF95
組み合わせ
ファイバアンプ
FX-501、FX-501P、FX-502、FX-502P
検出物体透明な水、または屈折率が同等の液体 (注1)
推奨曲げ半径R4mm以上 (注2)
ファイバ長2m
使用周囲温度-40~+70℃
使用周囲湿度35~85%RH
材質チューブ取り付け部:ナイロン、検出部:ABS、レンズ:ポリカーボネート
付属品FX-CT2(ファイバカッタ):1個、
FX-AT4 (ø1mm用ファイバアタッチメント): 1個

(注1): 混濁した液体や、屈折率の異なる液体、粘度の高い液体(光が散乱する液体)は検出できない場合があります。

(注2): ファイバアンプの表示値に個体差が生じることがあるため、R4mm以上での設置をお薦めします。

適応チューブ

種類ø4mm
チューブ用
ø5mm
チューブ用
ø6.4mm
(1/4 in)
チューブ用
ø9.5mm
(3/8 in)
チューブ用
型式名FD-BEF40FD-BEF50FD-BEF64FD-BEF95
適応
チューブ
材質透明な軟質チューブ (軟質PVCおよびシリコーン)
径 (注3)外径4mm5mm6.4mm
(1/4 in)
9.5mm
(3/8 in)
内径2mm3mm3.2mm
(1/8 in)
6.4mm
(1/4 in)
適合確認
チューブ
(注4)
シリコーン3355LSani-Tech Ultra
PVCLMT-55

(注3): 適応外の径および肉厚のチューブに関しては、検出の保証ができません。また、破損のおそれもあります。

(注4): サンゴハン株式会社製チューブです。異なるチューブをご使用になる場合は、実機にてご確認ください。

------------------------------ Tab5 showing ------------------------------

寸法図

単位mm

FD-BEF□

フリーカット

<FX-AT4付属>

FD-BEF□

型式名ABC
FD-BEF40ø3.9mm4.05mm18.75mm
FD-BEF50ø4.9mm4.55mm19.25mm
FD-BEF64ø5.9mm5.1mm19.8mm
FD-BEF95ø9.3mm7.3mm21.5mm

------------------------------ Tab6 showing ------------------------------

使用上のご注意

  • 本製品は、人体保護用の検出装置としては使用しないでください。
  • 人体保護を目的とする検出には、OSHA、ANSI、およびIEC等の各国の人体保護用に関する法律および規格に適合する製品をご使用ください。
  • チューブはアームに確実に取り付けてください。また、その際にチューブが検出部に密着していることをご確認ください。密着していない場合、検出に影響を及ぼすことがあります。
  • チューブ脱着回数は、手で約3,000回程度としていますが、定期的にアーム部・光量等の確認を行ない製品の入れ替えなどをご検討ください。
  • 検出面への水滴の付着は検出に影響を与えますので、チューブ外壁の結露などには充分ご注意ください。また、チューブ内部壁を伝わる水滴や、内壁に付着する気泡も検出に影響を及ぼしますので、ご注意ください。
  • 耐水および耐薬品構造になっていませんので、水や薬品が直接かかる所での使用は避けてください。
  • 種類にもよりますが、ラピッドスタート式や高周波点灯式の蛍光灯および太陽光などの光は、検出に影響を及ぼすことがありますので、直接入光しないようにご注意ください。
  • ファイバ部に過大な引張力が加わらないようご注意ください。
  • ファイバは、ファイバアンプへ装着する前に必ず切断してください。
  • ファイバをファイバアンプへ挿入する際、ファイバアタッチメント(付属)をご使用ください。
  • ファイバをファイバアタッチメントに装着後、ファイバアタッチメントに無理な曲げ、引っ張りなどのストレスが加わらないようにしてください。
