VL-W1500｜ガルバノスキャニング式レーザー溶着機 VL-W1

ダウンロード

受注終了

終了時期

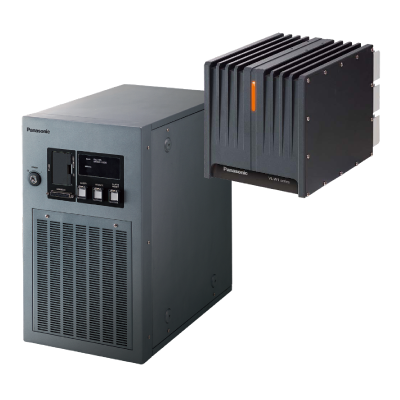

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

    品番

    VL-W1500

    型番

    VL-W1500

    商品

    ガルバノスキャニング式レーザー加工機

    商品名

    		 ガルバノスキャニング式レーザー溶着機 VL-W1
    代替商品
    代替品番
    代替型番
    備考

    スペック詳細

    項目内容
    品番VL-W1500
    型番VL-W1500
    適合規制および認証FDA規則、CEマーキング [機械指令(組込宣言)、EMC指令、RoHS指令]、UKCAマーキング[機械規則(組込宣言)、EMC規則、RoHS規則]、中国GB 7247.1規格、韓国KCマーク認証
    レーザー発振器出力50W
    Yb: ファイバレーザー　λ=1,070nm　クラス4　CW発振
    加工点平均出力45W±5%
    (注): 加工点における出力です。(設定パワー最大値、工場出荷時)
    ガイドレーザー、レーザーポインタ赤色半導体レーザー　λ=655nm　クラス2　最大出力1mW以下
    スキャナデジタルガルバノスキャナ
    加工範囲(X、Y)200×200mm
    (注): 製品毎に±1.2mm程度の個体差があります。
    ワーク間距離 (基準面±設定範囲)315±15mm
    スキャンスピード最大3,000mm/s
    ファイル登録数2,048ファイル
    読込可能図形(データ形式)VEC、DXF、HPGL、BMP、JPEG
    (注): VECは、レーザー加工機専用の図形ファイル形式です。HPGL、BMP、JPEGはロゴデータ変換ソフトにて事前にVECファイルへの変換が必要です。
    設定可能図形直線、円、円弧、四角形、定点
    外部記憶対応デバイスUSBメディア
    (注): 事前に動作確認してください。USBマウス、USBメディアが接続できます。セキュリティ機能付きのUSBメディアは使用できません。
    入出力ポートI/O端子台、I/Oコネクタ、インターロックコネクタ、パワーデータ出力/シャッタ閉出力ターミナル
    シリアル通信インタフェースEIA-RS-232C(システム制御用、パワーデータ用)、Ethernet(システム制御用)
    冷却方式ヘッド: 自然空冷
    コントローラ: 強制空冷
    電源電圧90-132V AC または 180-264V AC　50/60Hz(自動切替)
    消費電力580VA以下(100V AC時)
    720VA以下(200V AC時)
    (注): 起動時の突入電流は80A(100V AC時)・160A(200V AC時)です(流れる時間は10ms以下)。
    使用周囲温度0～+40℃(ヘッド・コントローラ共通)
    (注): 結露および氷結なきこと。結露を防ぐために、保管場所と使用場所の温度差が激しい場合は、徐々に本製品の温度を馴染ませてください。
    保存周囲温度-10～+60℃(ヘッド・コントローラ共通)
    (注): 結露および氷結なきこと。結露を防ぐために、保管場所と使用場所の温度差が激しい場合は、徐々に本製品の温度を馴染ませてください。
    使用周囲湿度35～85%RH(ヘッド・コントローラ共通)
    (注): 結露および氷結なきこと。結露を防ぐために、保管場所と使用場所の温度差が激しい場合は、徐々に本製品の温度を馴染ませてください。
    保護構造IP54(IEC)(ヘッド部かつ接続状態のみ)
    付属ケーブル・ヘッド電源ケーブル: 5.5±0.1m、ø11mm
    ・ヘッドコントロールケーブル: 5.5±0.1m、ø12mm
    (注): 2016年12月より、本製品のコントローラ電源ケーブル(AC電源ケーブル)はオプション(別売)となりました。
    使用する地域や電源仕様に応じて、専用のオプションケーブルをご購入ください。
    [1]定格 125V PSE規格・CSA/UL規格対応ケーブル(日本・北米用)：LP-ACA10
    [2]定格 250V PSE規格対応ケーブル(日本用)：LP-ACA11
    [3]定格 250V VDE認証対応ケーブル(欧州用)：LP-ACA12
    [4]定格 250V CCC規格対応ケーブル(中国用)：LP-ACA13
    ファイバケーブル5±0.2m、ø7mm、許容曲げ半径R50mm以上
    質量ヘッド: 約12kg
    コントローラ: 約28kg
