LEDバー表示圧力センサ[気体用] PE(終了品)

仕様

国内用

(注1)：指定のない測定条件は、使用周囲温度=+20℃です。

(注2)：国外用(副目盛付タイプ)については、お問い合わせください。

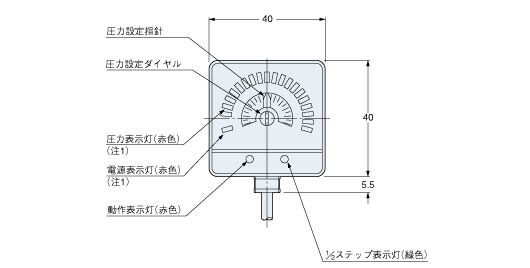

寸法図

単位mm

PE-□

センサ

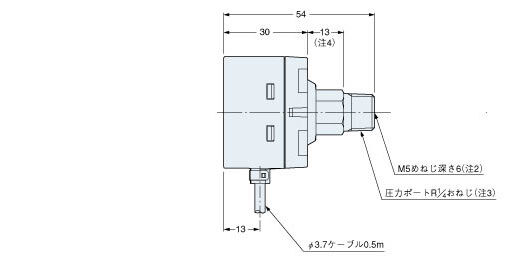

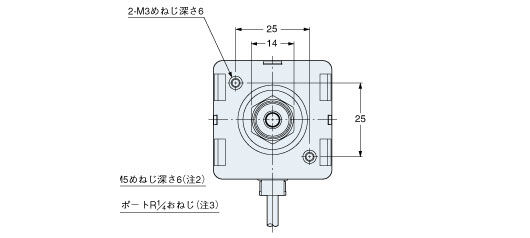

(注1)：図は、PE-21Z(正圧・国内用)の外形図です。
負圧タイプは、位置が異なります。(正圧タイプに対し、対称形となります。)

(注2)：北米用は、10-32UNFめねじになります。(形状、寸法が異なります。)

(注3)：北米用はNPT1/4、欧州用はG1/8になります。(形状、寸法が異なります。)

(注4)：北米用および欧州用は、形状および寸法が異なります。

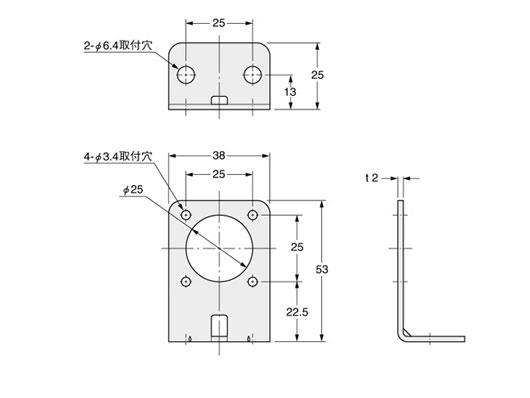

MS-PE-1

センサ取付金具(別売)

材質：SPCC
M3(長さ8mm)セムスビス2本付属

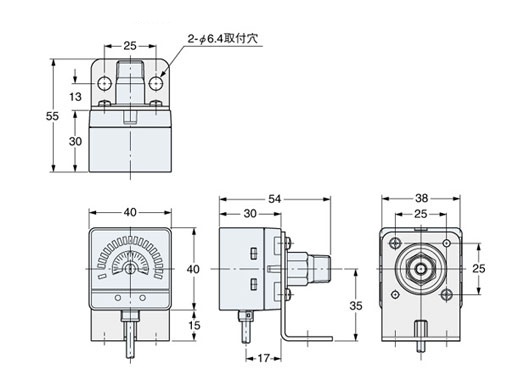

装着図
図は国内用を取り付けた場合です。

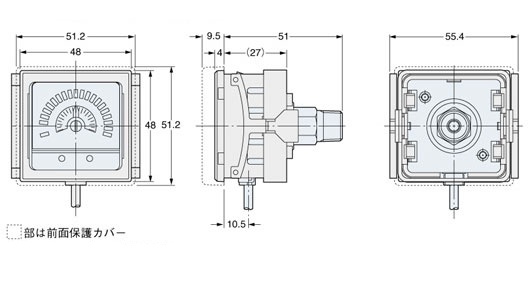

MS-PE-2
MS-PE-3

パネル取付具、前面保護カバー(別売)

装着図
図は国内用を取り付けた場合です。

材質：ポリカーボネート(前面保護カバー)
ナイロン6、ポリアセタール(パネル取付具)

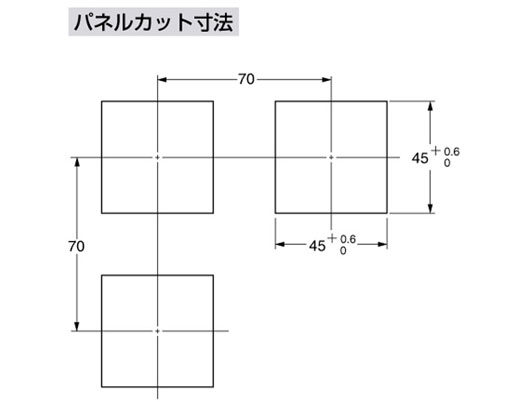

(注1)：パネルの厚さは、1〜3.2mmとしてください。
