受注終了情報

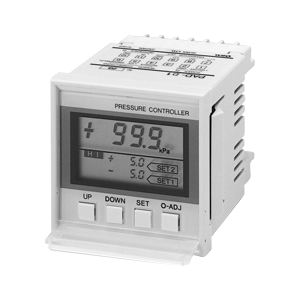

仕様
| 品名 | デジタル圧力コントローラ | ||||||
|---|---|---|---|---|---|---|---|
| 型式名 | PADD1 | PAD-1 | PAD-2 | PAD-10 | PAD-50 | ||
| 接続可能な 圧力センサ | PLX-D1L | PLX-1L | PLX-2L | PLX-10L | PLX-50L | ||
| 電源電圧 | 12～24V DC±10% リップルP-P10%以下 | ||||||
| 消費電流 | 260mA以下 | ||||||
| センサ用 供給電源 | 12V DC+10/0%、70mA以下 | ||||||
| 入 力 | センサ 入力 | 入力電流範囲：4～20mA(最大許容電流50mA) 入力インピーダンス：約20Ω サンプリング周期：50ms(20回/秒) | |||||
| オート リファレンス 入力 | オートリファレンス機能のタイミングを指定 動作：NPN無接点入力 立ち下がりエッジトリガ 信号条件： Lowレベル…1.5V以下 Lowレベル出力電流…0.6mA以下 Lowレベル入力時間…0.5ms以上 | ||||||
| 出 力 | 比較出力 (HI、GO、 LO) | NPNトランジスタ・オープンコレクタ ・最大流入電流：100mA ・印加電圧：30V DC以下(比較出力-0V間) ・残留電圧： 1V以下(流入電流100mAにて) 0.4V以下(流入電流16mAにて) | |||||
| 出力動作 | ヒステリシスモード (2出力)  | ウィンドコンパレータモード (3出力)  | |||||
| 応答時間 | 100ms以下(オートリファレンス入力時は150ms以下) | ||||||
| 短絡保護 | 装備 | ||||||
| 表 示 | 測定値表示 | 3 1/2桁LCD表示 [サンプリング周期：250ms(4回/秒)] | |||||
| 表示範囲 | +0.0～ +100.0kPa | +0.000～ +1.000MPa | +0.000～ +1.999MPa | +0.00～ +10.00MPa | +0.0～ +50.0MPa | ||
| 設定値表示 | 3 1/2桁LCD表示 | ||||||
| 設定範囲 | -199.9～ +199.9kPa | -1.999～ +1.999MPa | -1.999～ +1.999MPa | -19.99～ +19.99MPa | -199.9～ +199.9MPa | ||
| 比較出力表示 | "HI"、"GO"、"LO" LCD表示(HI、GO、LO出力ON時表示) | ||||||
| 指示精度 | ±(測定値×0.15%+1digit)以内 23±1℃にて | ||||||
| 耐 環 境 性 | 使用周囲温度 | 0～+50℃(但し、結露しないこと)、保存時：-10～+60℃ | |||||
| 使用周囲湿度 | 35～85%RH、保存時：35～85%RH | ||||||
| 耐振動 | 耐久10～55Hz 複振幅1.0mm XYZ各方向2時間 | ||||||
| 耐衝撃 | 耐久300m/s2(約30G) XYZ各方向3回 | ||||||
| 接続方式 | 端子台接続式 | ||||||
| 質量 | 約230g | ||||||
(注1)： 指定のない測定条件は、使用周囲温度=+20℃です。

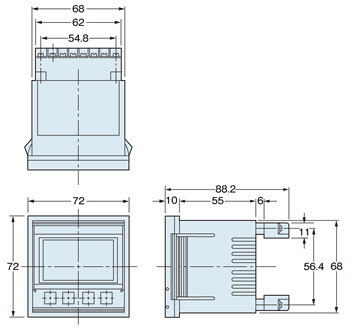

寸法図
単位mm
PAD-□

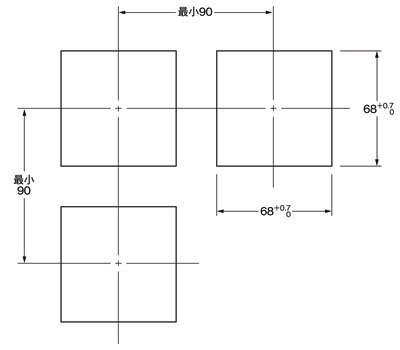

パネルカット寸法
(注1)：パネルの厚さは、1〜4mmとしてください。
