DP-101ZL3-M-P｜2画面・デジタル圧力センサ [気体用] DP-100L

ダウンロード

ヘルプ

よくある質問  >

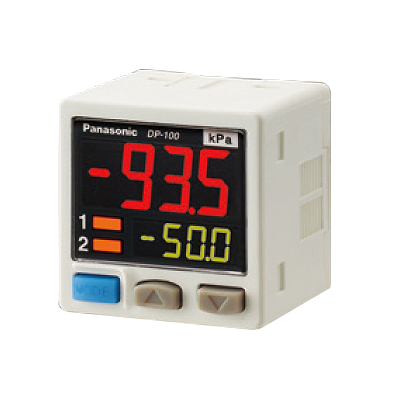

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

品番

DP-101ZL3-M-P

型番

DP-101ZL3-M-P

商品

2画面・デジタル圧力センサ [気体用]

詳細

バラ線ケーブル付属タイプ

商品名

 2画面・デジタル圧力センサ [気体用] DP-100L

お問い合わせ

※商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。

スペック詳細

商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
項目内容
品番DP-101ZL3-M-P
型番DP-101ZL3-M-P
適合規制および認証CEマーキング(EMC指令、RoHS指令)、UKCAマーキング(EMC規則、RoHS規則)、UL/c-UL認定
圧力の種類ゲージ圧
定格圧力範囲-100.0～+100.0kPa
設定圧力範囲-101.0～+101.0kPa
耐圧力500kPa
適用流体非腐食性気体
電源電圧12～24V DC±10%　リップルP-P10%以下
消費電力通常時：720mW以下(電源電圧24V時消費電流30mA以下）ECOモード：STD時 480mW以下(電源電圧24V時消費電流20mA以下）、FULL時 360mW以下(電源電圧24V時消費電流15mA以下）
(注): 消費電力は、出力負荷電流を含みません。
通信出力(C/Q)：IO-Link通信IO-Link Specification V1.1
(注): 一般のセンサとして使用する場合、通信出力(C/Q)は制御出力(DO)と同じ出力動作になります。
通信出力(C/Q)：伝送速度COM3(230.4kbps）
(注): 一般のセンサとして使用する場合、通信出力(C/Q)は制御出力(DO)と同じ出力動作になります。
通信出力(C/Q)：プロセスデータ4byte
(注): 一般のセンサとして使用する場合、通信出力(C/Q)は制御出力(DO)と同じ出力動作になります。
通信出力(C/Q)：最小サイクル時間1.0ms
(注): 一般のセンサとして使用する場合、通信出力(C/Q)は制御出力(DO)と同じ出力動作になります。
制御出力(DO)PNPトランジスタ・オープンコレクタ
• 最大流出電流：50mA
• 印加電圧：30V DC以下(制御出力-+V間）
• 残留電圧：2V以下(流出電流50mAにて）
制御出力(DO)：出力動作N.O./N.C.をキー操作により選択
制御出力(DO)：出力モードEASYモード / ヒステリシスモード / ウィンドウコンパレータモード
制御出力(DO)：応差(ヒステリシス)最小1digit(可変）
制御出力(DO)：繰り返し精度±0.1%F.S.(±2digits以内）
制御出力(DO)：応答時間2.5ms、5ms、10ms、25ms、50ms、100ms、250ms、500ms、1,000ms、5,000ms　キー操作により選択
制御出力(DO)：短絡保護装備
デジタル表示4桁+4桁3色LCD表示(表示更新周期：250ms、500ms、1,000ms　キー操作により選択）
デジタル表示：表示圧力範囲-101.0～+101.0kPa
出力表示灯橙色LED(出力動作表示灯1：IO-Link通信時点滅、非IO-Link通信時制御出力ON時点灯(出力動作表示灯2と同期）出力動作表示灯2：制御出力ON時点灯)
耐環境性:保護構造IP40(IEC）
耐環境性:使用周囲温度-10～+50℃(但し、結露および氷結しないこと）、保存時：-10～+60℃
耐環境性:使用周囲湿度35～85%RH、保存時：35～85%RH
耐環境性:耐電圧AC1,000V 1分間　充電部一括・ケース間
耐環境性:絶縁抵抗DC500Vメガにて50MΩ以上　充電部一括・ケース間
耐環境性:耐振動耐久10～500Hz　複振幅3mmまたは最大加速度196m/s2　XYZ各方向2時間(パネル取付時・フラットアタッチメント装着時：耐久10～150Hz　複振幅0.75mmまたは最大加速度49m/s2　XYZ各方向2時間）
耐環境性:耐衝撃耐久100m/s2(約10G）　XYZ各方向3回
温度特性±0.5%F.S.以内(+20℃時を基準）
圧力ポートM5めねじ
材質ケース：PBT、LCD表示部：アクリル、圧力ポート：SUS303、取付ネジ部：黄銅(ニッケルメッキ）、スイッチ部：シリコーンゴム
接続方式コネクタ接続
配線長0.3mm2以上のケーブルにて全長20m(CE適合条件は20m未満）まで可能
質量本体質量：約30g、梱包質量：約125g
付属品CN-14A-C2(コネクタ付ケーブル2m）：1本
備考(注):指定のない測定条件は、使用周囲温度=+20℃です。
