受注終了情報
寸法図
単位mm
FM-2□-4(-P)
センサ

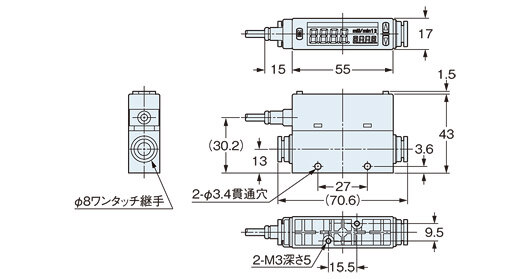

FM-2□-8(-P)
センサ

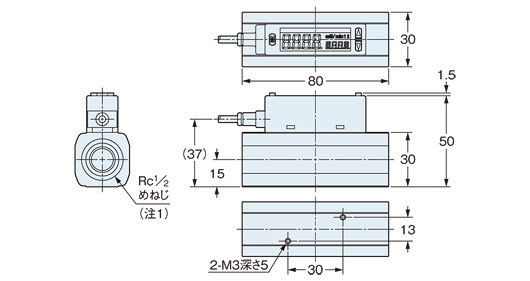

FM-2□-A□(-P)
(注1)：FM-2□-AG2-Pは、G1/2めねじです。
CN-F15-C1
コネクタ付ケーブル(付属)
MS-FM2-1
センサ取付金具(別売)
材質：SPCC(ニッケルメッキ)
M3(長さ6mm)座金組込ビス2本付属
装着図
図は、FM-252-4に取り付けた場合です。
MS-FM2-2
センサ取付金具(別売)
材質：SPCC(ニッケルメッキ)
M3(長さ6mm)座金組込ビス2本付属

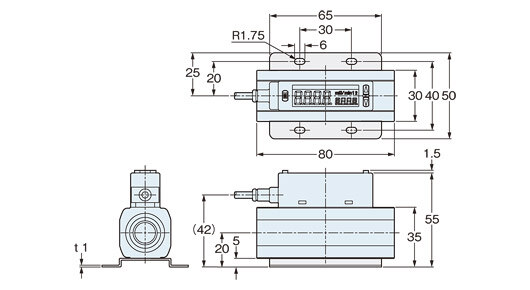

装着図
図は、FM-255-AR2に取り付けた場合です。
回路・接続
FM-2□
NPN出力タイプ

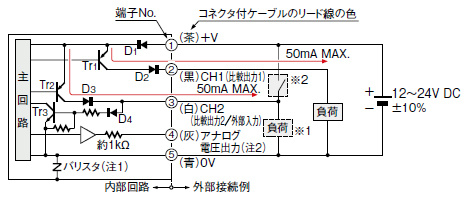

入・出力回路図
(注1): アルミボディタイプはセンサの絶縁破壊防止のため、内部電源回路と金属ボディ間にバリスタ（制限電圧約40V）が接続されていますので、金属ボディを電源の+Vまたは0Vに接続された装置のフレームグランド（F.G.）に接地してください。また、内部電源回路と金属ボディの間での耐電圧試験･絶縁抵抗試験は行なわないでください。
(注2): アナログ電圧出力には、短絡保護回路を装備していません。電源あるいは容量負荷を直接接続しないでください。

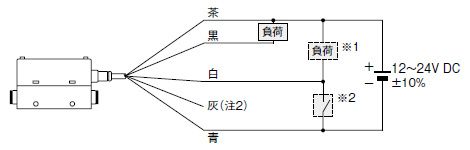

接続図
(注1): CH2を比較出力2として使用する場合

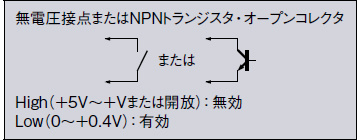

(注2): CH2を外部入力として使用する場合
アナログ電圧出力
FM-2□-P
PNP出力タイプ

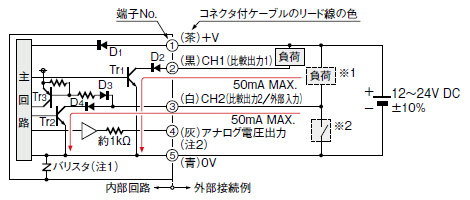

入・出力回路図
(注1): アルミボディタイプはセンサの絶縁破壊防止のため、内部電源回路と金属ボディ間にバリスタ（制限電圧約40V）が接続されていますので、金属ボディを電源の+Vまたは0Vに接続された装置のフレームグランド（F.G.）に接地してください。また、内部電源回路と金属ボディの間での耐電圧試験･絶縁抵抗試験は行なわないでください。
(注2): アナログ電圧出力には、短絡保護回路を装備していません。電源あるいは容量負荷を直接接続しないでください。

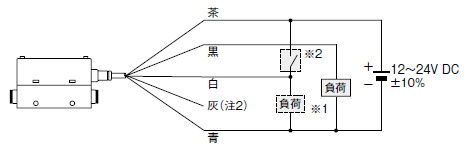

接続図
(注1): CH2を比較出力2として使用する場合

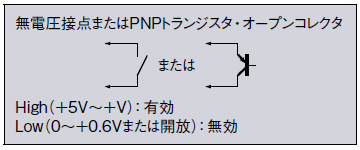

(注2): CH2を外部入力として使用する場合
アナログ電圧出力
<双方向検出の場合>

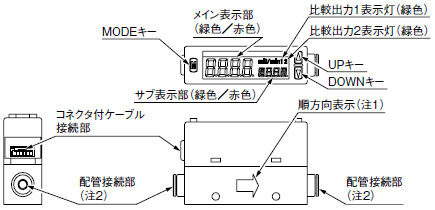

各部の名称
(注1): 順方向表示の矢印の向きは、流れ方向を双方向または片側順方向に設定した場合、流量の順方向を示します。また、片側逆方向に設定した場合は、順方向表示と逆の向きが流量の順方向となります。
(注2): FM-2□-4（-P）にはφ4のワンタッチ継手、FM-2□-8（-P）にはφ8のワンタッチ継手が装備されています。また、アルミボディタイプにはワンタッチ継手は装備されていません。
端子配列図
本製品の接続コネクタ部の端子配列（センサ本体側）
| コネクタピンNo. | コネクタ付ケーブルのリード線色 | 端子名 |
|---|---|---|
| [1] | 茶 | ＋V |
| [2] | 黒 | CH1（比較出力1） |
| [3] | 白 | CH2（比較出力2／外部入力） |
| [4] | 灰 | アナログ電圧出力 |
| [5] | 青 | 0V |
取り付け
- 本製品は上下左右どの方向にも取り付けることができます。
水平取り付け
- M3ビスを使用し、締め付けトルクは0.5N･mとしてください。
<樹脂ボディタイプ>
垂直取り付け
- M3ビスを使用し、締め付けトルクは0.5N･mとしてください。

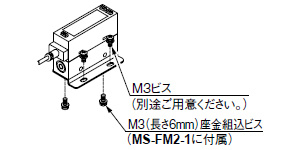

MS-FM2-1を使用

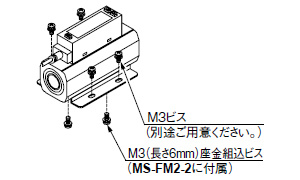

MS-FM2-2を使用
配管
- ワンタッチ継手タイプの製品に挿入するチューブは、下表に規定されたチューブを使用してください。
| チューブ材質 | チューブ径（mm） | 寸法許容値 |
|---|---|---|
| ポリアミド管 | φ4、φ8 | ±0.1mm以内 |
| ポリウレタン管 | φ4 | ±0.1mm以内 |
| φ8 | +0.1-0.15mm以内 |
- チューブを挿入した後、チューブが抜けないことを確認してから本製品を使用してください。

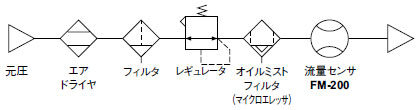

- コンプレッサからの圧縮空気には、ドレン（水、酸化オイル、異物など）が含まれていますので、本製品の一次側（上流）にフィルタおよびエアドライヤ、オイルミストフィルタ（マイクロエレッサ）を取り付けてください。
尚、本製品内のメッシュ（金網）は、配管中の流れを整流するためのもので、異物を取り除くためのものではありません。必ず本製品の一次側にフィルタを取り付けてください。

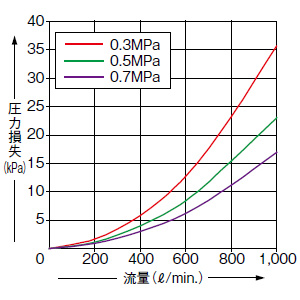

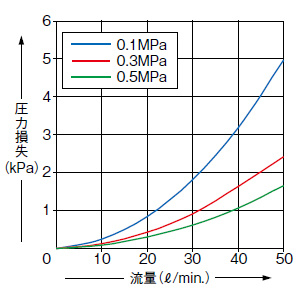

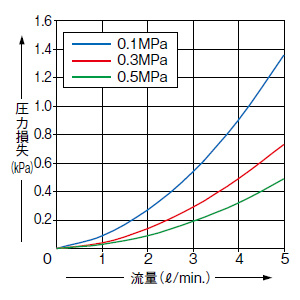

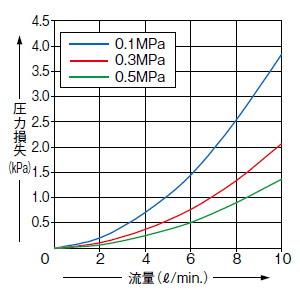

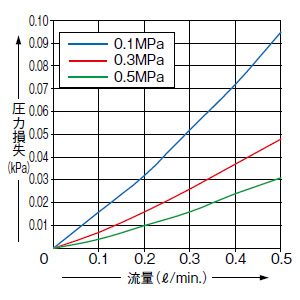

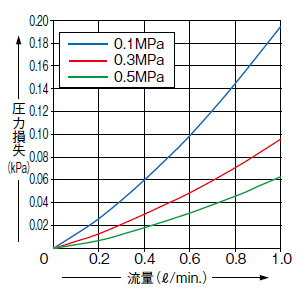

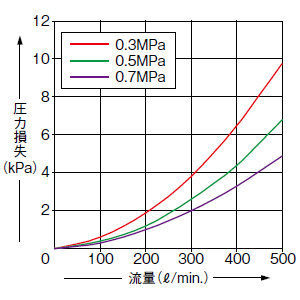

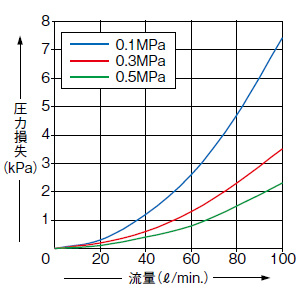

![表示一体型デジタル流量センサ [気体用] FM-200](https://jp.industry.panasonic.com/hubfs/pid-corp/products/fasys/pressure/pressure/fm-200/attention/images/pic08.jpg)
- 本製品の一次側にバルブを使用する場合は、禁油仕様のバルブを使用してください。グリスまたはオイルなどの飛散により、本製品が誤動作したり破損するおそれがあります。
- 本製品を吸着確認などで使用する場合は、異物･水分の吸入を防止するために吸入側に必ずろ過度10μm以下のエアフィルタを取り付けてください。
また、大気の露点と本製品の周囲温度を考慮して、配管内で結露しない条件で使用してください。 - アルミボディタイプに市販の継手を取り付ける場合、本体の金属部にスパナを掛けて、締め付けトルク16～18N･mで締め付けてください。規定以上のトルクで締め付けると、市販の継手または本体が破損するおそれがあります。
- 配管の際には、シールテープや接着剤などの異物が混入しないようにご注意ください。異物混入により、本製品が誤動作したり破損するおそれがあります。
- 二次側（下流）を大気開放で使用する場合は、必ず継手を取り付けてください。継手を取り付けないと、本製品内のポートフィルタが外れる場合があります。
配線
- 配線作業は、必ず電源を切った状態で行なってください。
- 誤配線をすると、故障の原因となります。
- 定格範囲以上の電圧の印加や、交流電源に接続すると、破損や焼損のおそれがありますのでご注意ください。
- 電源に市販のスイッチングレギュレータをご使用になる場合には、必ず電源のフレームグランド（F.G.）端子を接地してください。
- センサ取り付け部周辺にノイズ発生源となる機器（スイッチングレギュレータ、インバータモータなど）をご使用の場合は、機器のフレームグランド（F.G.）端子を必ず接地してください。
- 高圧線や動力線との並行配線や、同一配線管の使用は避けてください。誘導による誤動作の原因となります。
- ケーブル延長は、0.3mm2以上のケーブルにて全長10mまで可能です。
- ケーブルの引き出し部に無理な曲げ、引っ張りなどのストレスが加わらないようにしてください。
その他
- 本製品は計量法に適合していませんので、商取引には使用しないでください。
- 耐圧力を超える圧力を印加しないでください。
- 電源投入時の過渡的状態（約5s）を避けてご使用ください。
- 強い電磁界内では、性能が満足できない場合があります。
- 表示、アナログ電圧出力の精度は、温度特性の他に通電による自己発熱の影響も受けます。ご使用時には、スタンバ イ時間（通電後5分以上）を設けるようにしてください。
- 屋外で使用しないでください。
- 蒸気、ホコリなどの多い所、腐食性ガスなどの雰囲気での使用は避けてください。
- シンナーなどの有機溶剤や強い酸、アルカリ、水、油、油脂がかからないようにご注意ください。
- 本製品を落下させたり、強い衝撃を与えたりしないでください。故障の原因となります。
- 液晶表示部品の生産中止に伴い、2018年10月生産分から光漏れの少ない液晶表示部品に変更しています。従来品と視野角が異なり、液晶表示部の見え方が異なります。
