基本情報
連結接続・上位通信が可能な薄型圧力コントローラ
特長
ファイバセンサ感覚
装置の小型化に貢献するセンサの小型化、機器埋め込みが容易な形状、多品種少量生産による段取り替えの工数ダウンなど、生産現場における圧力センサへの期待にDPS-400シリーズがお応えします。

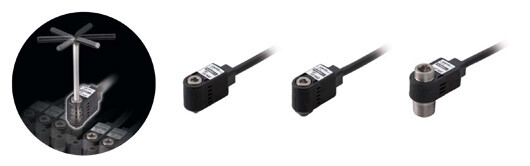

■センサヘッド
DPH-100シリーズ 六角レンチでダイレクト設置
・真上からクイック取り付け
・設計の自由度が拡がる
・わずかな隙間へ設置可能
・一本貫通型フリーターニング構造
■コントローラ DPS-400シリーズ

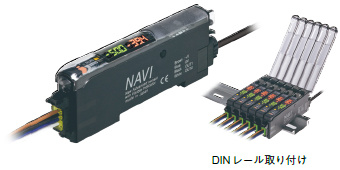

薄型(t10mm)でDINレール取り付けが可能、施工性に優れ装置の小型化に貢献。

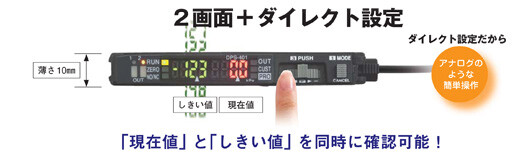

2画面表示で現在値としきい値を同時に確認可能
大型4桁デジタル表示を2画面搭載。「現在値(現在の圧力値)」を確認しながら「しきい値」を調整できるため、画面のモードを切り換えることなく、ダイレクトに最適なしきい値に調整できる簡単操作を実現しています。

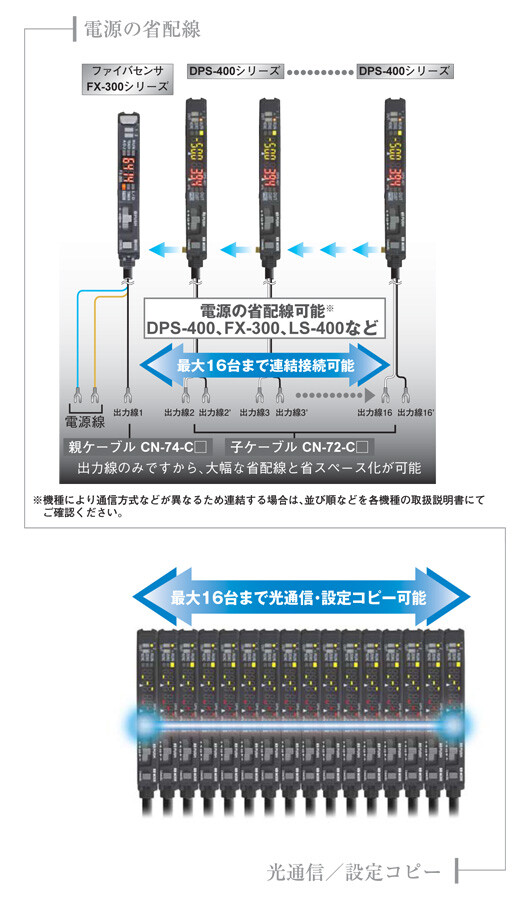

省配線・省スペース
ワンタッチケーブルにより省配線が可能。中継端子台の接続点数・工数を削減でき、省スペース化に貢献します。また、ファイバセンサFX-300シリーズ、レーザセンサLS-400シリーズなどとの横連結も可能です。
ネットワーク通信が可能
オープンネットワーク対応通信ユニットSC-GU3シリーズを介しオープンネットワークCC-Link ／EtherCATに接続可能。PLC、パソコンなどからモニタリングや各種設定が行なえます。
※CC-Linkは、三菱電機株式会社の登録商標です。
EtherCAT®は、Beckhoff Automation GmbHの登録商標です。
※SC-GU3シリーズについては、「オープンネットワーク対応通信ユニット SC-GU3」をご参照ください。
超高速応答150μs
超高速の応答時間がさらなる生産性の向上に貢献します。
独立2出力と5つの出力モードを装備
2つの独立した比較出力を装備し、それぞれ別のセンシングモードが選べます。
(1)EASY モード
比較出力のON/OFF 制御を行なうモードです。
(2)ヒステリシスモード
比較出力の応差(ヒステリシス)を任意に設定してON/OFF制御を行なうモードです。
(3)ウインドウコンパレータモード
設定範囲内の圧力で比較出力をONまたはOFFするモードです。
(4)強制出力ON モード
設定値に関係なく、強制的に比較出力をONに保持するモードです。
(5)強制出力OFF モード
設定値に関係なく、強制的に比較出力をOFFに保持するモードです。

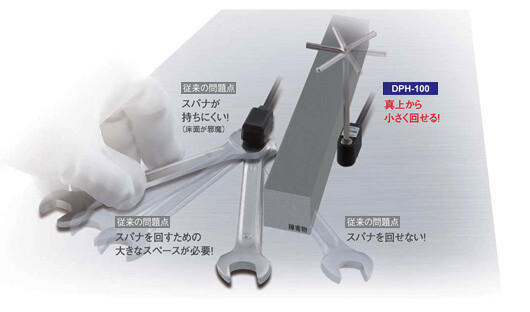

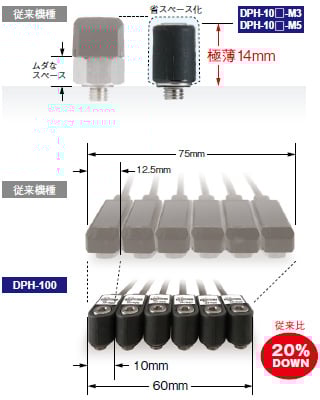

六角レンチ取り付けで、省施工・省スペースを実現
六角レンチの使用で、障害物を避け真上からコンパクトにボルトを回せ、手早く取り付けることが可能です。

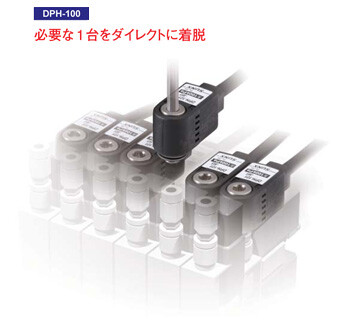

クイックメンテナンス!
メンテナンス時に取り外しが必要なセンサヘッドのみを真上から抜き取ることができます。
デッドスペースとなるナット部をなくしたため、設置後の厚みを薄くでき省スペース化に貢献します。
種類・価格
コントローラ
| 種類 | 形状 | 型式名 | 組み合わせ センサヘッド | 出力 | 接続方式 | 標準価格 <税別> |
|---|---|---|---|---|---|---|
| 連成圧・ 負圧用 |  | DPS-401 | DPH-101□ DPH-103□ | NPNトランジスタ オープンコレクタ2出力 | 別売ワンタッチケーブル(4芯)を使用 | 各20,500円 |
| 正圧用 | DPS-402 | DPH-102□ |
ワンタッチケーブル
ワンタッチケーブルは、コントローラ本体には付属されていません。必ず別売のワンタッチケーブルをご購入ください。
| 種類 | 型式名 | 内容 | 標準価格 <税別> | |
|---|---|---|---|---|
| 親ケーブル (4芯) | CN-74-C1 | 長さ1m | 0.2mm2 4芯片側コネクタ付キャブタイヤケーブル ケーブル外径：ø3.3mm | 1,600円 |
| CN-74-C2 | 長さ2m | 1,900円 | ||
| CN-74-C5 | 長さ5m | 2,400円 | ||
| 子ケーブル (2芯) | CN-72-C1 | 長さ1m | 0.2mm2 2芯片側コネクタ付キャブタイヤケーブル ケーブル外径：ø3.3mm | 1,300円 |
| CN-72-C2 | 長さ2m | 1,600円 | ||
| CN-72-C5 | 長さ5m | 2,100円 | ||
(注): 2013年3月生産分より順次ワンタッチケーブルの材質がUL規格適合品(難燃グレードVW-1)へ変更となります。
・導体公称断面積：0.15mm2→0.2mm2
・シース外径：ø3.0mm→ø3.3mm
外部機器接続用コネクタ（e-CON）の推奨品のご案内
3Mジャパン(株)製
適合コネクタ：37104-3101-000 FL
詳細につきましては、「3M™ ミニ・クランプコネクタのご案内」をご参照ください。
エンドプレート
エンドプレートは、コントローラ本体には付属されていません。連結させる際は、必ず別売のエンドプレートをご購入ください。
| 形状 | 型式名 | 内容 | 標準価格 <税別> |
|---|---|---|---|
 | MS-DIN-E | コントローラを連結させる際、またはDINレールへの取り付け状態によりコントローラが動く場合に、両端からはさみ込むようにしてコントローラを固定します。連結させる際は、必ずご使用ください。 | 560円 [2個セット] |
センサヘッド
| 種類 | 形状 | 定格圧力範囲 | 型式名 | 圧力ポート | 適用気体 | 標準価格 <税別> | |
|---|---|---|---|---|---|---|---|
| 連成圧 |
| -100.0kPa～ +100.0kPa | DPH-101 | R1/8おねじ+M5めねじ | 空気、 非腐食性気体 | 各8,300円 | |
| DPH-101-M3 | M3おねじ | ||||||
| DPH-101-M5 | M5おねじ | ||||||
| 耐屈曲 ケーブル | DPH-101-R | R1/8おねじ+M5めねじ | 各9,000円 | ||||
| DPH-101-M3-R | M3おねじ | ||||||
| DPH-101-M5-R | M5おねじ | ||||||
| 正圧 | 0～+1.000MPa | DPH-102(注1) | R1/8おねじ+M5めねじ | 各8,300円 | |||
| DPH-102-M5 | M5おねじ | ||||||
| 耐屈曲 ケーブル | DPH-102-M5-R | M5おねじ | 9,000円 | ||||
| 負圧 | 0～-101.0kPa | DPH-103 | R1/8おねじ+M5めねじ | 各8,300円 | |||
| DPH-103-M3 | M3おねじ | ||||||
| DPH-103-M5 | M5おねじ | ||||||
| 耐屈曲 ケーブル | DPH-103-R | R1/8おねじ+M5めねじ | 各9,000円 | ||||
| DPH-103-M3-R | M3おねじ | ||||||
| DPH-103-M5-R | M5おねじ | ||||||
(注1): DPH-102には、耐屈曲ケーブルタイプはありません。
ケーブル長5mタイプ
センサヘッドにケーブル長5mタイプ(標準は2m)を用意しています。型式名末尾に"-C5"を付けてご注文ください。
(例)DPH-103-M5-Rのケーブル長5mタイプは"DPH-103-M5-R-C5"
標準価格<税別>：DPH-10□-C5 各9,000円、DPH-10□-R-C5 各9,800円
|
|
寸法図
単位mm

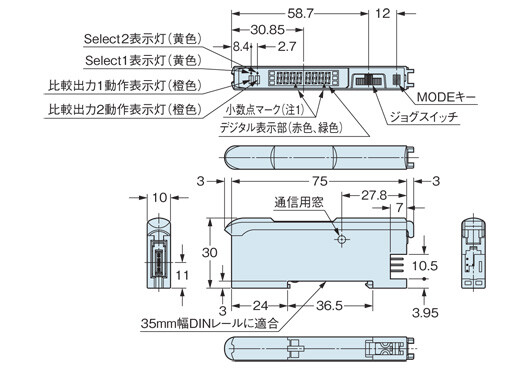

DPS-401
DPS-402
コントローラ
(注1)：圧力値の小数点です。上図はDPS-401(連成圧・負圧)の場合です。 DPS-402(正圧)は、表示位置・圧力単位が異なります。

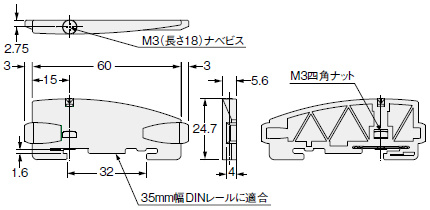

MS-DIN-E
エンドプレート(別売)
材質：ポリカーボネート

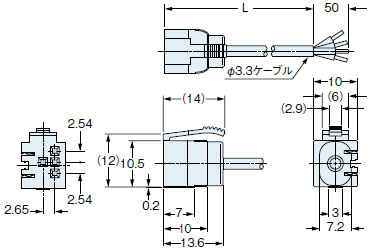

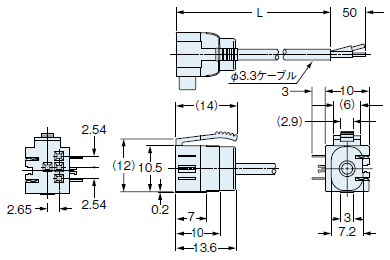

CN-74-C1
CN-74-C2
CN-74-C5
親ケーブル(別売)
・長さL
| 型式名 | 長さL |
|---|---|
| CN-74-C1 | 1,000 |
| CN-74-C2 | 2,000 |
| CN-74-C5 | 5,000 |
CN-72-C1
CN-72-C2
CN-72-C5
子ケーブル(別売)
・長さL
| 型式名 | 長さL |
|---|---|
| CN-72-C1 | 1,000 |
| CN-72-C2 | 2,000 |
| CN-72-C5 | 5,000 |

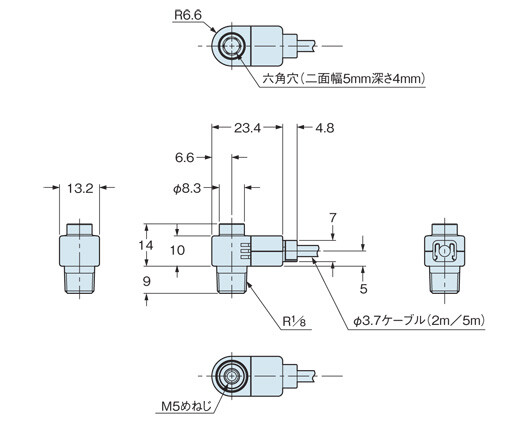

DPH-10□(-R)
センサヘッド

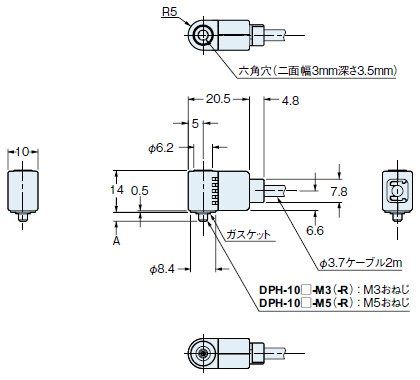

DPH-10□-M3(-R)
DPH-10□-M5(-R)
センサヘッド
| 型式名 | A |
|---|---|
| DPH-10□-M5(-R) | 3 |
| DPH-10□-M5(-R) | 3.5 |

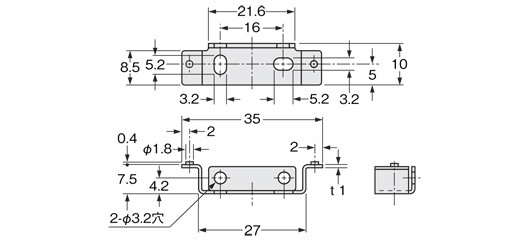

MS-DIN-2
コントローラ取付金具(別売)
材質：SPCC(ユニクロメッキ)
回路・接続

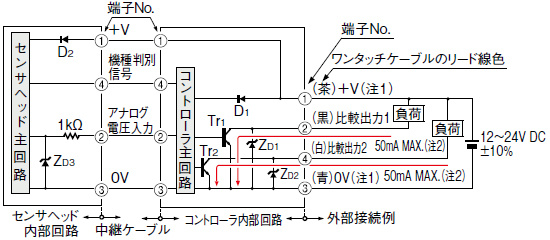

入・出力回路図
(注1): ワンタッチケーブルの子ケーブルには、+V(茶)および0V(青)は装備されていません。電源は、親ケーブルのコネクタ部より供給されます。
(注2): コントローラを5台以上連結した場合は、25mA MAX.となります。
(注3): 複数のコントローラを直列(AND)接続で使用しないでください。
ワンタッチケーブル側端子配列図
センサヘッド側端子配列図
