ヘッド分離型・2画面デジタル圧力センサ [気体用] DPH-100/DPC-100

ダウンロード

ヘルプ

よくある質問

  • 基本情報

  • 種類・価格

  • オプション

  • 仕様

  • 寸法図

  • 回路・接続

  • 使用上の注意

------------------------------ Tab1 showing ------------------------------

基本情報

一本貫通型! 六角レンチでセンサヘッドの取り付けが可能

UL : レコグニション認定

    特長

    施工の常識を破る!

    六角レンチの使用で障害物を避け、真上から素早く取り付けることが可能。ムダな施工スペースも削減し装置の小型化にも貢献します。

    施工の常識を破る! 六角レンチ取り付け

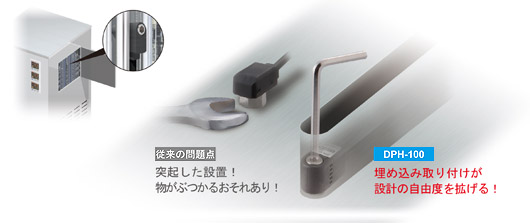

    自由設計! センサヘッドを埋め込み取り付け

    真上からボルトを回せるため、わずかな隙間へ埋め込めます。またフラットな設置になるため、物をぶつけセンサを壊す心配がありません。

    自由設計! センサヘッドを埋め込み取り付け

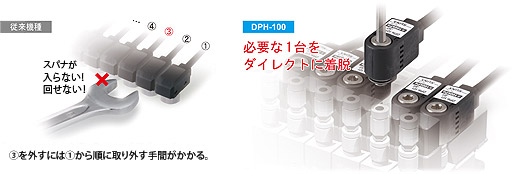

    クイックメンテナンス

    メンテナンス時に取り外しが必要なセンサヘッドのみを真上から抜き取ることができます。

    クイックメンテナンス! 間の1台だけを抜き取れる

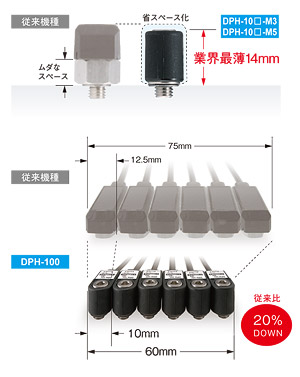

    取り付けスペース削減

    取り付けスペース削減! 設置時の省スペース化を実現

    デッドスペースとなるナット部をなくしたため、設置後の厚みを薄くでき省スペース化に貢献します。

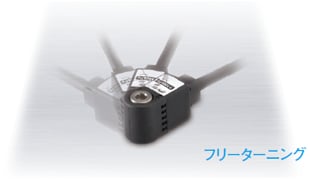

    簡単調整！

    取り付け後もセンサヘッドを回せる

    設置後に圧力ポートを固定したままケーブルの方向を決め直せます。また、設置中にケーブルが絡みません。

    センサヘッド単体でも使用可能

    センサヘッド単体でも使用可能

    センサヘッドからアナログ電圧出力を直接取り込むことが可能です。

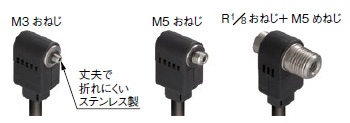

    圧力ポートは丈夫なステンレス製

    センサヘッドからアナログ電圧出力を直接取り込むことが可能です。 圧力ポートは丈夫なステンレス製

    ステンレス製で折れにくい圧力ポートは3形状から選べます。

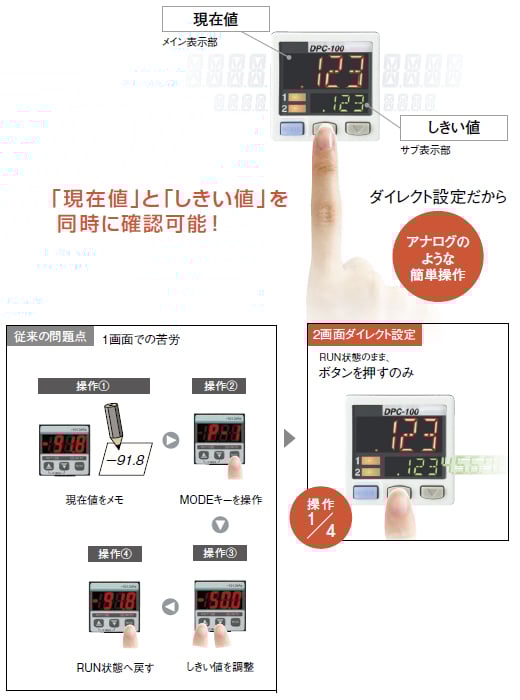

    2画面＋ダイレクト設定

    □30mmのコンパクトサイズに2画面を搭載。
    "現在値"と"しきい値"を同時に表示し、しきい値のダイレクト設定が可能です。

    2画面+ダイレクト設定 <DP-100シリーズの操作系を継承>

    応答時間500μs

    タクトタイムを削減。さらなる生産性の向上に貢献します。

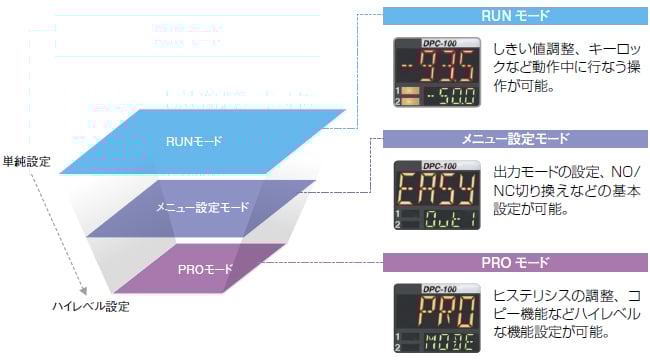

    コントローラの設定操作モードは使用頻度に合わせた3層構造

    日常行なう操作設定は"RUNモード"、基本設定は"メニューモード"、ハイレベルな機能は"PROモード"と、設定内容のレベルで明確に区別しました。設定操作が分かりやすく、簡単です。

    コントローラの設定操作モードは使用頻度に合わせた3層構造

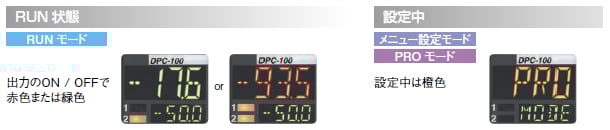

    3色表示でコントローラの状態がひと目でわかる

    RUN状態では出力のON/OFFに連動し、メイン表示部が緑色/赤色に変化し表示されます。さらに設定中は常に橙色で表示され、コントローラの状態がひと目でわかります。

    3色表示でセンサの状態がひと目でわかる

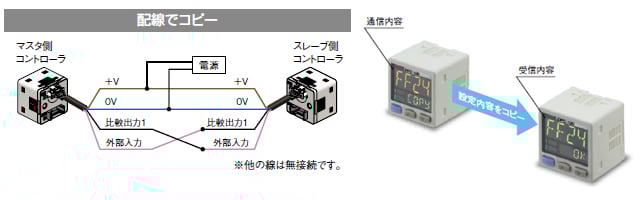

    工数・人的ミスを削減するコピー機能

    マスタ側コントローラに1台ずつスレーブ側コントローラを接続することにより、マスタ側コントローラの設定内容をデータ通信にてコピーできます。
    複数個を同一設定にする場合、設定ミスによるトラブルを未然に防止し、かつ装置の設計変更時も作業指示書の変更が少なくて済みます。

    工数・人的ミスを削減するコピー機能

    センサヘッドは自動認識

    定格圧力範囲の違うセンサヘッドでも、接続するだけでコントローラが自動認識します。コントローラでの設定切り換えが不要です。

    センサヘッドは自動認識!

    1機種でさまざまなアプリケーションに対応 [DPC-100オリジナル機能]

    1機種で多機能(DPC-100オリジナル機能)

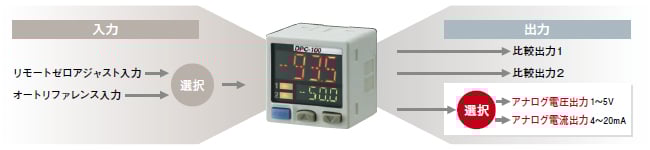

    独立2出力と3つの出力モードを装備

    2つの独立した比較出力を装備し、それぞれ別のセンシングモードが選べます。比較出力が2つありますので1つを警報出力として使用することもできます。 また使用しない出力をOFFすることが可能です。

    オートリファレンス/リモートゼロアジャスト機能を装備。
    最小限の手間で、より精度の高い圧力管理が可能

    装置の元圧が変動した場合、外部入力によって比較出力の判定レベルを元圧が変動した分シフトして補正するオートリファレンス機能と、表示値をゼロに補正できるリモートゼロアジャスト機能を使い分けることが可能。元圧変動の激しい箇所、微妙な設定を求められる箇所での使用に大きく貢献します。

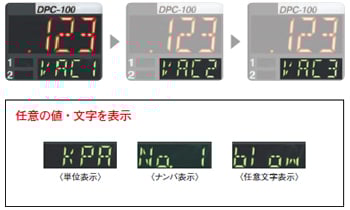

    サブ表示部をカスタマイズ

    サブ表示部をカスタマイズ

    サブ表示部に、しきい値以外の任意の値・文字を表示させることができます。圧力の正常値などをラベルで装置に貼っておく手間を省きます。

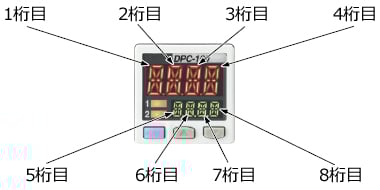

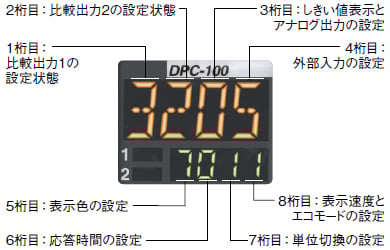

    設定内容がひと目でわかる

    設定内容がひと目でわかる

    DPC-100の設定内容をデジタルコードでお知らせします。内容が数値で簡単に把握できますので、電話でのメンテナンス対応などに役立ちます。

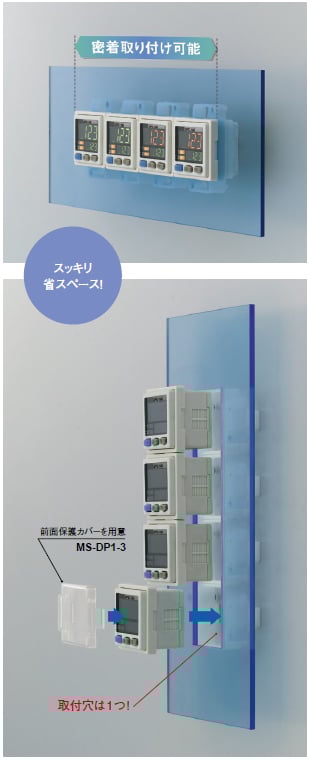

    パネルに密着取り付けが可能

    パネルに密着取り付けが可能

    パネル厚1〜6mmに対応した、専用取付具(MS-DP1-2)を用意しています。

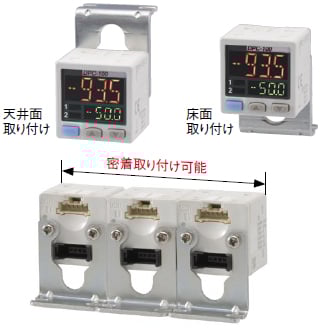

    密着取り付けをサポートする専用金具(MS-DP1-6)を用意

    密着取り付けをサポートする専用金具(MS-DP1-6)を用意

    L字金具の使用時も省スペース化が図れます。

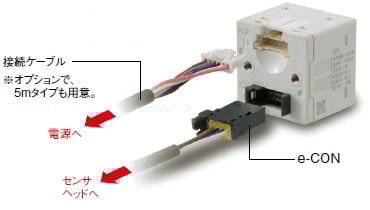

    電源ケーブルもワンタッチ接続

    付属のコネクタ付ケーブル(2m)は、ワンタッチで容易に接続できます。

    電源ケーブルもワンタッチ接続

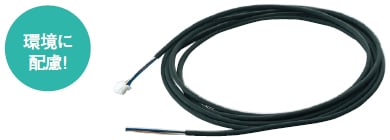

    コネクタ付ケーブルを付属しないタイプを用意 [DPC-10□-J]

    市販コネクタでの配線が可能です。必要な分だけのケーブルを使用しますので、ゴミとなるムダなケーブルの削減に貢献します。

    コネクタ付ケーブルを付属しないタイプを用意 [DPC-10□-J]

    ※市販コネクタの推奨品については、オプションページをご参照ください。

    >>オプションページへ

    ------------------------------ Tab2 showing ------------------------------

    種類・価格

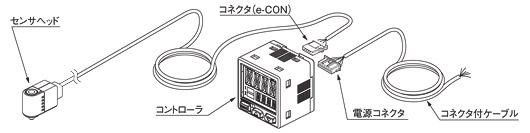

    商品構成

    商品構成

    センサヘッド

    種類形状定格圧力範囲型式名圧力ポート適用気体標準価格
    <税別>
    連成圧pic02



    		-100.0kPa～+100.0kPaDPH-101R1/8おねじ+M5めねじ空気、
    非腐食性気体    		各8,300円
    DPH-101-M3M3おねじ
    DPH-101-M5M5おねじ
     耐屈曲
    ケーブル    		DPH-101-RR1/8おねじ+M5めねじ各9,000円
    DPH-101-M3-RM3おねじ
    DPH-101-M5-RM5おねじ
    正圧0～+1.000MPaDPH-102(注1)R1/8おねじ+M5めねじ各8,300円
    DPH-102-M5M5おねじ
     耐屈曲
    ケーブル    		DPH-102-M5-RM5おねじ9,000円
    負圧0～-101.0kPaDPH-103R1/8おねじ+M5めねじ各8,300円
    DPH-103-M3M3おねじ
    DPH-103-M5M5おねじ
     耐屈曲
    ケーブル    		DPH-103-RR1/8おねじ+M5めねじ各9,000円
    DPH-103-M3-RM3おねじ
    DPH-103-M5-RM5おねじ

    (注1)DPH-102には、耐屈曲ケーブルタイプはありません。

    ケーブル長5mタイプ

    ケーブル長5mタイプ(標準は2m)を用意しています。型式名末尾に"-C5"を付けてご注文ください。
    (例) DPH-103-M5-Rのケーブル長5mタイプは"DPH-103-M5-R-C5"
    標準価格<税別>：DPH-10□-C5 各9,000円、DPH-10□-R-C5 各9,800円

    コントローラ(国内用)

    形状定格圧力範囲型式名比較出力標準価格
    <税別>
    ヘッド分離型・2画面デジタル圧力センサ [気体用] DPH-100/DPC-100
    ※CN-66A-C2(コネクタ付ケーブル2m)付属    		連成圧：-100.0～+100.0kPa
    正圧：0～+1.000MPa
    負圧：0～-101.0kPa    		DPC-101ZNPNトランジスタ・オープンコレクタ各12,000円
    DPC-101Z-PPNPトランジスタ・オープンコレクタ

    コントローラ(国外用)

    Pa以外の圧力単位に切り換えが可能です。計量法に基づき、日本国内での使用は避けてください。

    形状定格圧力範囲型式名比較出力標準価格
    <税別>
    ヘッド分離型・2画面デジタル圧力センサ [気体用] DPH-100/DPC-100
    ※CN-66A-C2(コネクタ付ケーブル2m)付属    		連成圧：-100.0～+100.0kPa
    正圧：0～+1.000MPa
    負圧：0～-101.0kPa    		DPC-101NPNトランジスタ・オープンコレクタ各12,000円
    DPC-101-PPNPトランジスタ・オープンコレクタ

    コネクタ付ケーブルを付属しないタイプ

    コネクタ付ケーブルを付属しないタイプを用意しています。 型式名末尾に"-J"を付けてご注文ください。
    (例) DPC-101Z-Pのコネクタ付ケーブルを付属しないタイプは"DPC-101Z-P-J" 標準価格<税別>：各11,000円

    付属品を別途お求めになる場合の標準価格<税別>

    CN-66A-C2(コネクタ付ケーブル2m)：1,110円
    CN-66A-C2



    ------------------------------ Tab3 showing ------------------------------

    オプション

    品名型式名内容標準価格
    <税別>
    センサヘッド
    接続用コネクタ
    (e-CON)    		CN-EP2
    (注1)    		センサヘッドのコントローラ接続用コネクタ。2,000円
    [5個セット]
    コネクタ付
    ケーブル    		CN-66A-C2
    (注2)    		長さ2mコントローラの電源/入・出力ケーブル。0.2mm2 6芯コネクタ付耐油キャブタイヤケーブル。1,110円
    CN-66A-C5長さ5m2,000円
    電源用コネクタCN-66Aコントローラの電源/入・出力ケーブル用コネクタ。1,300円
    [5個セット]
    コントローラ
    取付金具    		MS-DP1-6床面または天井面方向にコントローラを取り付け可能。複数台の密着取り付けも可能。560円
    パネル取付具MS-DP1-2厚み1～6mmのパネルに取り付けが可能。
    複数台の密着取り付けも可能。    		560円
    前面保護
    カバー    		MS-DP1-3センサの調整面を保護します。
    (パネル取付具使用時、装着可能)    		320円

    (注1)：センサヘッドに1個付属しています。

    (注2)：コントローラに付属しています。

    センサヘッド接続用コネクタ(e-CON)

    CN-EP2

    (注1)：センサヘッドに標準にて1個付属しています。

    コネクタ付ケーブル

    CN-66A-C2
    CN-66A-C5

    (注1)：CN-66A-C2はコントローラに標準にて1本付属しています。

    電源用コネクタ

    CN-66A



    コントローラ取付金具

    MS-DP1-6



    パネル取付具、
    前面保護カバー

    MS-DP1-2
    MS-DP1-3



    e-CONの推奨品のご案内

    TE Connectivity Japan合同会社製　型式名：1473562-4
    ご注意：推奨品の詳細については、メーカまでお問い合わせください。

    電源コネクタの推奨品のご案内

    日本圧着端子製造株式会社製　コンタクト：SPHD-001T-P0.5、ハウジング：PAP-06V-S
    ご注意：推奨品の詳細については、メーカまでお問い合わせください。

    電源コネクタ用圧着工具の推奨品のご案内

    日本圧着端子製造株式会社製　型式名：YC-610R
    ご注意：推奨品の詳細については、メーカまでお問い合わせください。

    ------------------------------ Tab4 showing ------------------------------

    仕様

    センサヘッド

    種類連成圧正圧負圧
    ±100kPaタイプ1MPaタイプ-101kPaタイプ
    型式名
    (注3)    		DPH-101(-R)DPH-101-M3(-R)DPH-101-M5(-R)DPH-102DPH-102-M5(-R)DPH-103(-R)DPH-103-M3(-R)DPH-103-M5(-R)
    圧力の種類ゲージ圧
    定格圧力範囲-100.0～100.0kPa0～1.000MPa0～-101.0kPa
    耐圧力500kPa1.5MPa500kPa
    適用流体空気、非腐食性気体
    電源電圧12～24V DC±10%　リップルP-P10%以下
    消費電流15mA以下

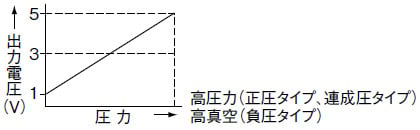

    アナログ電圧出力
    (注4)    		・出力電圧：1～5V(定格圧力範囲にて)
    ・ゼロ点：1V±2.5%F.S.以内(負圧タイプ・正圧タイプ)
    　　　　　　3V±3.0%F.S.以内(連成圧タイプ)
    ・スパン：4V±3.5%F.S.以内
    ・直線性：±0.5%F.S.以内
    ・出力インピーダンス：約1kΩ
    耐
    環
    境
    性    		保護構造IP40(IEC)
    使用周囲温度0～+50℃(但し、結露しないこと)、保存時：-10～+60℃
    使用周囲湿度35～85%RH、保存時：35～85%RH
    耐電圧AC1,000V 1分間　充電部一括・ケース間
    絶縁抵抗DC500Vメガにて50MΩ以上　充電部一括・ケース間
    耐振動耐久10～500Hz　複振幅3mmまたは最大加速度196m/s2　XYZ各方向2時間
    耐衝撃耐久1,000m/s2(約100G) XYZ各方向3回
    温度特性±2.0%F.S.以内
    (+25℃の検出圧力を基準として0～+50℃の使用周囲温度範囲にて)
    圧力ポートDPH-10□(-R)：R1/8おねじ+M5めねじ、
    DPH-10□-M3(-R)：M3おねじ(ガスケット装着)、
    DPH-10□-M5(-R)：M5おねじ(ガスケット装着)
    材質フロントケース：PBT、リアケース：PBT(ガラス繊維入り)、
    圧力ポート：SUS303、Oリング：NBR、圧力素子：シリコンダイヤフラム、PPS
    接続方式コネクタ接続
    ケーブル0.2mm2 4芯耐油キャブタイヤケーブル
    (型式名に"-R"が付く機種は耐屈曲、耐油キャブタイヤケーブル)
    ケーブル延長0.2mm2以上のケーブルにて全長10mまで延長可能
    質量本体DPH-10□(-R)：ヘッド部　約10g、ケーブル部　約40g
    DPH-10□-M3/M5(-R)：ヘッド部　約6g、ケーブル部　約40g
    梱包DPH-10□(-R)：約80g、DPF-10□-M3/M5(-R)：約70g
    付属品コネクタ(e-CON)：1個

    (注1)： 指定のない測定条件は、使用周囲温度=+25℃です。

    (注2)： センサヘッドは、単体での使用が可能です。

    (注3)： 型式名末尾に"-R"が付いた機種は、耐屈曲ケーブルタイプです。DPH-102には、耐屈曲ケーブルタイプはありません。

    (注4)：

    コントローラ(国内用)

    種類NPN出力PNP出力
    型式名DPC-101ZDPC-101Z-P
    組み合わせ
    センサヘッド    		DPH-101□、DPH-102□、DPH-103□
    圧力の種類ゲージ圧
    定格圧力範囲(注2)連成圧：-100.0～100.0kPa
    正圧：0～1.000MPa
    負圧：0～-101.0kPa
    設定圧力範囲(注2)連成圧：-199.9～199.9kPa
    正圧：-1.050～1.050MPa
    負圧：101.3～-101.3kPa
    電源電圧12～24V DC±10%　リップルP-P10%以下
    消費電力通常時：960mW以下(電源電圧24V時 消費電流40mA以下)
    ECOモード(STD)時：720mW以下
    (電源電圧24V時 消費電流30mA以下)
    ECOモード(FULL)時：600mW以下
    (電源電圧24V時 消費電流25mA以下)
    但し、アナログ出力電流、センサヘッド消費電流を除く
    センサヘッド供給電圧電源電圧と同一
    比較出力(比較出力1、比較出力2)NPNトランジスタ・オープンコレクタ(2出力)
    ・最大流入電流：100mA
    ・印加電圧：30V DC以下(比較出力-0V間)
    ・残留電圧：2V以下(流入電流100mAにて)    		PNPトランジスタ・オープンコレクタ(2出力)
    ・最大流出電流：100mA
    ・印加電圧：30V DC以下(比較出力-+V間)
    ・残留電圧：2V以下(流出電流100mAにて)
     出力動作NO/NCをキー操作により選択
    出力モードEASYモード/ヒステリシスモード/ウィンドウコンパレータモード
    応差
    (ヒステリシス)    		最小1digit(可変)
    繰り返し精度負圧/正圧：±0.2%F.S.(±2digits)以内、
    連成圧：±0.2%F.S.(±4digits)以内
    応答時間0.5ms、1ms、2.5ms、5ms、10ms、25ms、50ms、100ms、
    250ms、500ms、1,000ms、5,000ms　キー操作により選択
    短絡保護装備
    アナログ出力<アナログ電圧出力>
    出力電圧：1～5V
    ゼロ点：1V±0.5%F.S.以内(負圧・正圧)
    　　　　　3V±0.5%F.S.以内(連成圧)
    スパン：4V±0.5%F.S.以内
    直線性：±0.1%F.S.以内
    出力インピーダンス：約1kΩ

    <アナログ電流出力>
    出力電流：4～20mA
    ゼロ点：4mA±1%F.S.以内(負圧・正圧)
    　　　　　12mA±1.5%F.S.以内(連成圧)
    スパン：16mA±1.5%F.S.以内
    直線性：±0.1%F.S.以内
    負荷抵抗：250Ω(MAX.)
    入力センサヘッド入力入力電圧範囲1～5V DC(定格圧力範囲にて)
    外部入力
    (オートリファレンス機能/
    リモートゼロアジャスト機能)    		ON電圧：0.4V DC以下
    OFF電圧：5～30V DCまたは開放
    入力インピーダンス：約10kΩ
    入力時間：1ms以上    		ON電圧：5V～+V DC
    OFF電圧：0.6V DC以下または開放
    入力インピーダンス：約10kΩ
    入力時間：1ms以上
    表示4桁＋4桁3色LCD表示
    (表示更新周期：250ms、500ms、1,000ms　キー操作により選択)
     表示圧力範囲負圧：5.1～-101.3kPa、正圧：-0.050～1.020MPa、連成圧：-101.3～105.0kPa
    動作表示灯橙色LED
    (比較出力1動作表示灯、比較出力2動作表示灯：各比較出力ON時点灯)
    耐
    環
    境
    性    		保護構造IP40(IEC)
    使用周囲温度-10～+50℃(但し、結露および氷結しないこと)、保存時：-10～+60℃
    使用周囲湿度35～85%RH、保存時：35～85%RH
    耐電圧AC1,000V 1分間　充電部一括・ケース間
    絶縁抵抗DC500Vメガにて50MΩ以上　充電部一括・ケース間
    耐振動耐久10～500Hz　複振幅3mmまたは最大加速度196m/s2　XYZ各方向2時間
    (パネル取付具使用時：耐久10～150Hz　複振幅0.75mmまたは最大加速度49m/s2　XYZ各方向2時間)
    耐衝撃耐久100m/s2　XYZ各方向3回
    温度特性±0.5%F.S.以内(+20℃を基準として使用周囲温度範囲にて)
    材質ケース：PBT(ガラス繊維入)、LCD表示部：アクリル、
    取付ネジ部：黄銅(ニッケルメッキ)、スイッチ部：シリコーンゴム
    接続方式コネクタ接続
    配線長0.3mm2以上のケーブルにて全長100mまで可能
    質量本体質量：約25g(コネクタ付ケーブル除く)、梱包質量：約140g
    付属品CN-66A-C2(コネクタ付ケーブル2m)、単位銘板：1セット

    (注1)： 指定のない測定条件は、使用周囲温度=+20℃です。

    (注2)： 組み合わせるセンサヘッドにより、自動的に切り換わります。

    (注3)： 国外用(圧力単位切換機能付タイプ)については、お問い合わせください。

    (注4)： 仕様値はコントローラのみの値です。

    ------------------------------ Tab5 showing ------------------------------

    寸法図

    単位mm

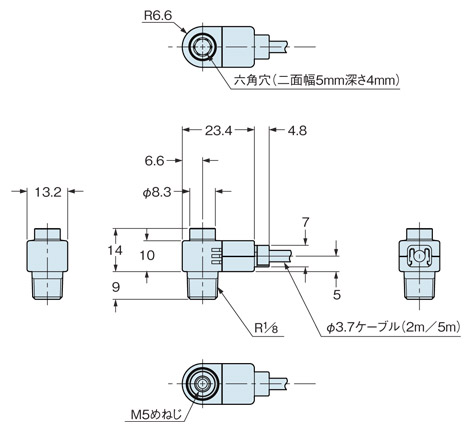

    DPH-10□(-R)

    センサヘッド

    DPH-10□(-R)

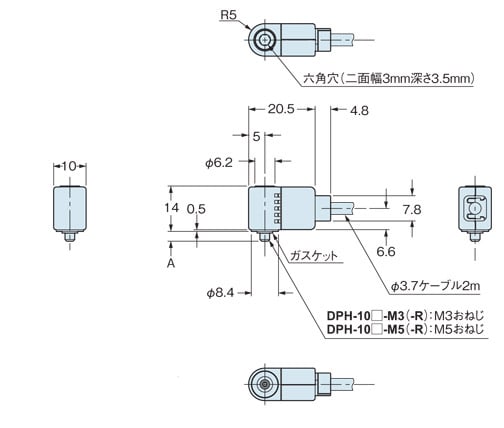

    DPH-10□-M3(-R)　DPH-10□-M5(-R)

    センサヘッド

    DPH-10□-M3(-R)　DPH-10□-M5(-R)

    型式名A
    DPH-10□-M3(-R)3
    DPH-10□-M5(-R)3.5

    DPC-101Z(-P)

    コントローラ

    DPC-101Z(-P)

    MS-DP1-6

    コントローラ取付金具(別売)

    MS-DP1-6

    材質：SPCC(三価ユニクロメッキ)
    M3(長さ6mm)座金組込ビス2本付属

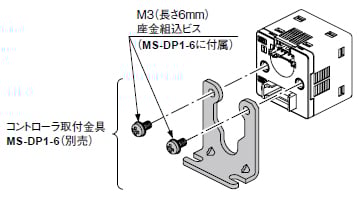

    装着図

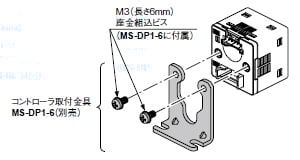

    MS-DP1-6 装着図

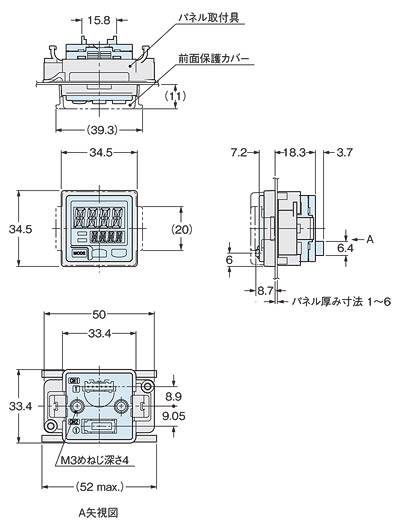

    MS-DP1-2 MS-DP1-3

    パネル取付具(別売)、前面保護カバー(別売)

    装着図
    図は、DPC-101Zに取り付けた場合です。

    縦方向取り付け

    MS-DP1-2 MS-DP1-3 縦方向取り付け

    材質：
    ポリアセタール(パネル取付具)
    ポリカーボネート(前面保護カバー)

    横方向取り付け

    MS-DP1-2 MS-DP1-3 横方向取り付け

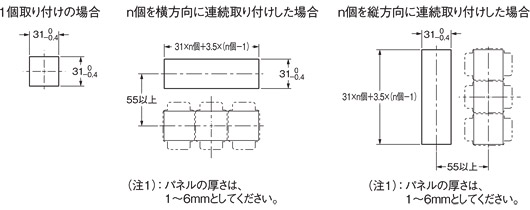

    パネルカット寸法

    MS-DP1-2 MS-DP1-3 パネルカット寸法

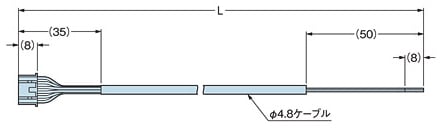

    CN-66A-C2　CN-66A-C5

    コネクタ付ケーブル(別売、 CN-66A-C2は付属)

    CN-66A-C2　CN-66A-C5

    •長さL

    型式名長さL
    CN-66A-C22,000
    CN-66A-C55,000

    ------------------------------ Tab6 showing ------------------------------

    回路・接続

    DPC-101Z

    NPN出力タイプ

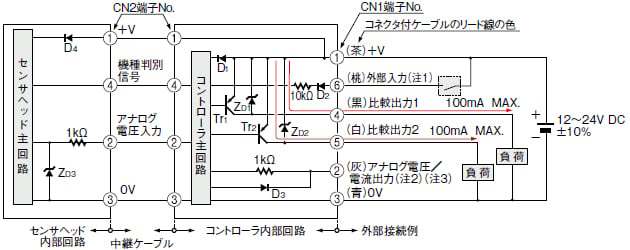

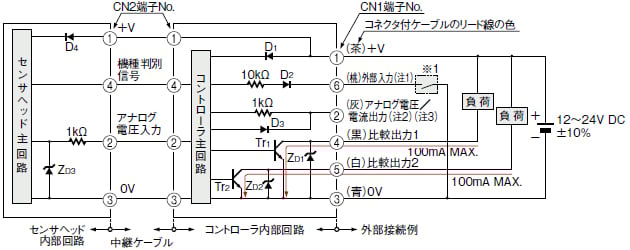

    入・出力回路図

    入・出力回路図

    (注1)：オートリファレンス機能／リモートゼロアジャスト機能を選択して使用します。

    (注2)：アナログ電流出力時の出力負荷抵抗は、250Ω(MAX．)としてください。

    (注3)：アナログ電流出力時は、5V以上の電圧が発生しますのでご注意ください。

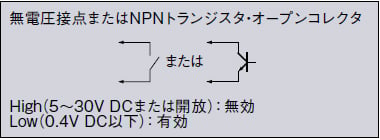

    記号

    ※1

    ※1

    センサヘッド単体使用時

    センサヘッド単体使用時

    (注1): センサヘッドを単体で使用する場合、白色リード線(端子No.4)を絶縁処理し、オープン状態にしてください。

    (注2): センサヘッドを単体で使用する場合、アナログ電圧出力に接続する機器は、入力インピーダンスを50kΩ以上としてください。

    記号

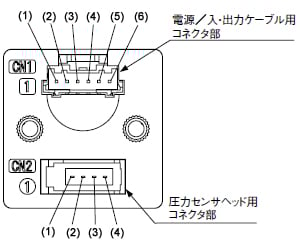

    端子配列図

    pic06

    [電源／入･出力ケーブル用コネクタ(CN1)]
    (1)＋V
    (2)アナログ電圧／電流出力
    (3)0V
    (4)比較出力1
    (5)比較出力2
    (6)外部入力(オートリファレンス機能／リモートゼロアジャスト機能)

    [センサヘッド用コネクタ(CN2)]
    (1)センサヘッド供給電圧
    (2)アナログ電圧入力
    (3)0V
    (4)機種判別信号

    DPC-101Z-P

    PNP出力タイプ

    入・出力回路図

    入・出力回路図

    (注1)：オートリファレンス機能／リモートゼロアジャスト機能を選択して使用します。

    (注2)：アナログ電流出力時の出力負荷抵抗は、250Ω(MAX．)としてください。

    (注3)：アナログ電流出力時は、5V以上の電圧が発生しますのでご注意ください。

    記号

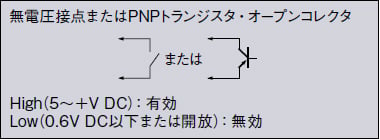

    無電圧接点またはPNPトランジスタ・オープンコレクタ

    センサヘッド単体使用時

    センサヘッド単体使用時

    (注1): センサヘッドを単体で使用する場合、白色リード線(端子No.4)を絶縁処理し、オープン状態にしてください。

    (注2): センサヘッドを単体で使用する場合、アナログ電圧出力に接続する機器は、入力インピーダンスを50kΩ以上としてください。

    記号

    端子配列図

    端子配列図

    [電源／入･出力ケーブル用コネクタ(CN1)]
    (1)＋V
    (2)アナログ電圧／電流出力
    (3)0V
    (4)比較出力1
    (5)比較出力2
    (6)外部入力(オートリファレンス機能／リモートゼロアジャスト機能)

    [センサヘッド用コネクタ(CN2)]
    (1)センサヘッド供給電圧
    (2)アナログ電圧入力
    (3)0V
    (4)機種判別信号

    ------------------------------ Tab7 showing ------------------------------

    使用上の注意

    • 本製品は、人体保護用の検出装置としては使用しないでください。
    • 人体保護を目的とする検出にはOSHA、ANSI、およびIEC等の各国の人体保護用に関する法律および規格に適合する製品をご使用ください。
    • DPH-100シリーズは、空気・非腐食性気体用です。液体や腐食性・可燃性ガスには使用できません。

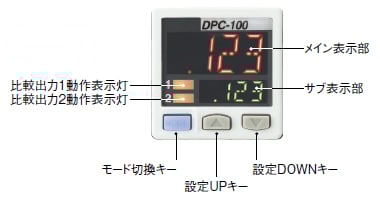

    各部の名称

    各部の名称

    配線

    • 配線作業は、必ず電源を切った状態で行なってください。
    • 電源入力は、定格を超えないよう電源変動をご確認ください。
    • 電源に市販のスイッチングレギュレータをご使用になる場合には、必ず電源のフレームグランド（F.G.）端子を接地してください。
    • センサ取り付け部周辺にノイズ発生源となる機器（スイッチングレギュレータ、インバータモータなど）をご使用の場合は、機器のフレームグランド（F.G.）端子を必ず接地してください。
    • 高圧線や動力線との並行配線や、同一配線管の使用は避けてください。誘導による誤動作の原因となります。
    • 誤配線をすると、故障の原因となります。

    接続

    • 直接ケーブルの引き出し部およびコネクタ部にストレスが加わらないようにしてください。
    pic02
    pic03

    取り付け

    • コントローラ取付金具MS-DP1-6（別売）をコントローラに取り付ける場合の締め付けトルクは、0.5N･m以下としてください。
    MS-DP1-6（別売）
    • パネル取付具MS-DP1-2（別売）および前面保護カバーMS-DP1-3（別売）を用意しています。
    MS-DP1-2（別売）

    配管

    • センサヘッドを配管する場合は、六角レンチを使用して取り付けてください。その際の締め付けトルクは、下表をご参照ください。過大なトルクで締め付けると、センサヘッドの圧力ポート部おねじ、または市販の継手のM5おねじ部が破損します。
      またR1/8おねじタイプの場合は、リークのないよう継手にはシールテープを巻いて接続してください。

    配管

    圧力ポート六角レンチ（2面幅）締め付けトルク
    R1/8おねじ5mm9.8N･m以下
    M3おねじ3mm0.8N･m以下
    M5おねじ1.5N･m以下

    その他

    • 定格圧力範囲内でご使用ください。
    • 耐圧力を超える圧力を印加しないでください。ダイヤフラムが破損して正常な動作が得られなくなります。
    • 電源投入時の過渡的状態（コントローラ：約0.5s、センサヘッド：約50ms）を避けてご使用ください。
    • 屋外で使用しないでください。
    • 蒸気、ホコリなどの多いところでの使用は避けてください。
    • シンナーなどの有機溶剤や水、油、油脂が直接触れないようにご注意ください。
    • 圧力ポートに針金などを入れないでください。ダイヤフラムが破損して正常な動作が得られなくなります。
    • 針先などの鋭利なものでキーを操作しないでください。

    RUNモードについて

    • 通常動作のモードです。
    設定項目内容
    しきい値設定設定UPキー、設定DOWNキーを押すだけで、ON/OFFのしきい値を直接変更できます。
    ゼロアジャスト機能圧力ポートを大気圧側に開放したとき、圧力値の表示を強制的に“ゼロ”にします。
    キーロック機能キー操作を受け付けなくします。
    ピーク・ボトムホールド機能変動する圧力のピーク値およびボトム値を表示します。ピーク値はメイン表示部、ボトム値はサブ表示部に表示されます。

    メニュー設定モードについて

    • RUNモード時にモード切換キーを2秒間押すとメニュー設定モードに切り換わります。
    • 設定途中でモード切換キーを長押しすると、RUNモードに切り換わります。その際、変更された項目は設定されます。
    設定項目内　容
    比較出力1出力モード設定比較出力1の出力モードを設定します。
    比較出力2出力モード設定比較出力2の出力モードを設定します。
    アナログ電圧/電流出力切り換えアナログ電圧出力またはアナログ電流出力の切り換えができます。
    外部入力切り換えオートリファレンス機能またはリモートゼロアジャスト機能の切り換えができます。
    NO/NC切り換えノーマルオープン（NO）またはノーマルクローズ（NC）に設定します。
    応答時間設定応答時間を設定します。
    応答時間は0.5ms、1ms、2.5ms、5ms、10ms、25ms、50ms、100ms、250ms、500ms、1,000ms、5,000msの中から選択できます。
    メイン表示部の表示色切り換えメイン表示部の表示色の切り換えができます。
    出力のON/OFFに対し、“赤色/緑色”または“緑色/赤色”。また常時“赤色”または“緑色”に固定可能。
    単位切り換え
    （正圧タイプのみ）    		圧力単位の切り換え（MPaとkPa）ができます。

    PROモードについて

    • RUNモード時にモード切換キーを5秒間押すとPROモードに切り換わります。
    • 設定途中でモード切換キーを長押しすると、RUNモードに切り換わります。その際、変更された項目は設定されます。
    設定項目内　容
    サブ表示部切り換えRUNモード中のサブ表示部の表示を現在の圧力単位、ナンバー、任意の英数字に切り換えます。
    表示更新周期切り換えメイン表示部に表示される圧力値の表示更新周期を切り換えます。
    応差固定値切り換えEASYモードとウィンドウコンパレータモードの応差（ヒステリシス）を設定します。（8段階）
    表示色連動切り換え比較出力1または比較出力2の出力動作に連動させてメイン表示部の表示色を切り換えることができます。
    外部入力連動切り換えメニュー設定モードの外部入力切り換えで設定した内容を比較出力1または比較出力2、比較出力1・2のいずれかに対応するように切り換えができます。
    ECOモード設定表示部を暗くまたは消灯することにより、消費電力を抑えることができます。
    設定確認コード設定内容をコードで確認できます。（下記参照）
    設定コピーモードマスタ側センサの設定内容をスレーブ側センサにコピーすることができます。
    リセット設定工場出荷状態にします。

    設定確認コード一覧表

    コード1桁目2桁目3桁目4桁目
    比較出力1
    出力モード    		NO/NC
    切り換え    		比較出力2
    出力モード    		NO/NC
    切り換え    		アナログ
    出力    		しきい値
    表示    		外部入力
    0EASYNOOFF－アナログ
    電圧出力    		しきい値1OFF－
    1NCEASYNOしきい値2オート
    リファレンス    		比較出力1
    2ヒステリシスNONCしきい値3比較出力2
    3NCヒステリシスNOしきい値4比較出力1・2
    4ウィンドウ
    コンパレータ    		NONCアナログ
    電流出力    		しきい値1リモート
    ゼロ
    アジャスト    		比較出力1
    5NCウィンドウ
    コンパレータ    		NOしきい値2比較出力2
    6－－NCしきい値3比較出力1・2
    7－－－－しきい値4－－
    コード5桁目6桁目7桁目8桁目
    メイン表示部の表示色表示色連動応答時間単位切り換え表示速度エコモード
    0ON時赤色比較出力10.5msMPa250msOFF
    1比較出力21mskPaSTD
    2ON時緑色比較出力12.5ms－FULL
    3比較出力25ms－500msOFF
    4常時赤色比較出力110ms－STD
    5比較出力225ms－FULL
    6常時緑色比較出力150ms－1,000msOFF
    7比較出力2100ms－STD
    8－－250ms－FULL
    9－－500ms－－－
    A－－1,000ms－－－
    B－－5,000ms－－－

    (注1): 国外用（圧力単位切換機能付タイプ）については、お問い合わせください。

    MENU

    最近チェックした商品

    最近チェックした品番
