※ 代替推奨品がない場合でも、用途によっては対応可能な商品がある場合がございますのでお問合せ下さい。
| 種類 | 負圧 | 正圧 | |||||
|---|---|---|---|---|---|---|---|
| -101kPaタイプ | 100kPaタイプ | 1MPaタイプ | |||||
| 標準タイプ | 軽量タイプ | 標準タイプ | フラットタイプ | 標準タイプ | フラットタイプ | ||
| 型式名 | DP3-20Z | DP3-80Z | DP3-21Z | DP3-41Z | DP3-22Z | DP3-42Z | |
| 圧力の種類 | ゲージ圧 | ||||||
| 定格圧力範囲 | 0～-101.3kPa | 0～100.0kPa | 0～1.000MPa | ||||
| 設定圧力範囲 (注2) | 5.1～-101.3kPa | -5.0～100.0kPa | -0.050～1.000MPa | ||||
| 設定可能範囲 (注3) | 101.3～-101.3kPa | -100.0～100.0kPa | -1.000～1.000MPa | ||||
| 耐圧力 | 490kPa | 490kPa | 1.47MPa | ||||
| 適用流体 | 非腐食性気体 | ||||||
| 電源電圧 | 12～24V DC +10/-15% リップルP-P10%以下 | ||||||
| 消費電流 | 50mA以下 | ||||||
| 比較出力 (比較出力1 比較出力2) | NPNトランジスタ・オープンコレクタ ・最大流入電流：100mA ・印加電圧：30V DC以下(比較出力-0V間) ・残留電圧： 1V以下(流入電流100mAにて) 0.4V以下(流入電流16mAにて) | ||||||
| 出力モード | ヒステリシスモード・ウィンドコンパレータモード・リークテストモード・強制出力制御モードの4種類を装備 キー操作により1種類を選択 | ||||||
| 応差 (ヒステリシス) | 1digit(但し、ヒステリシスモード使用時可変、リークテストモード使用時比較出力1のみ可変) | ||||||
| 繰り返し精度 | ±0.2%F.S. ±1digit以内 | ||||||
| 応答時間 | 2.5ms以下[オートリファレンス入力時は7.5ms以下] | ||||||
| 短絡保護 | 装備 | ||||||
| オートリファレンス 入力(注4) | NPN無接点入力[Low時(立ち下がり時)動作] ・信号条件： High…5～30Vまたは開放 Low…0.4V以下(流出電流0.5mA以下) Lowレベル入力時間…1ms以上 基準圧力保持時間…1ms以上 | ||||||
| 表示 | 3 1/2桁赤色LED表示 (サンプリング周期：約4回/秒) | ||||||
| 表示圧力範囲 | 5.1～-101.3kPa | -5.0～100.0kPa | -0.050～1.000MPa | ||||
| アナログバー表示 | 約10%F.S.ステップで表示 | ||||||
| 動 作 表 示 灯 | 比較出力1 | 橙色LED(比較出力1 ON時点灯) | |||||
| 比較出力2 | 緑色LED(比較出力2 ON時点灯) | ||||||
| 耐 環 境 性 | 保護構造 | IP40(IEC) | |||||
| 使用周囲温度 | -10～+50℃(但し、結露および氷結しないこと)、 保存時：-10～+60℃ | ||||||
| 使用周囲湿度 | 35～85%RH、保存時：35～85%RH | ||||||
| 耐電圧 | AC1,000V 1分間 充電部一括・ケース間 | ||||||
| 絶縁抵抗 | DC500Vメガにて50MΩ以上 充電部一括・ケース間 | ||||||
| 耐振動 | 耐久10～150Hz 複振幅0.75mm XYZ各方向2時間 | ||||||
| 耐衝撃 | 耐久100m/s2(約10G) XYZ各方向3回 | ||||||
| 温度特性 | -10～+50℃の使用周囲温度範囲にて+20℃のときの検出圧力の±1%F.S.以内 | ||||||
| 圧力ポート | 標準タイプ：Rc(PT)1/8めねじ、フラットタイプ：Rc(PT)1/8めねじ、 軽量タイプ：M5めねじ | ||||||
| 材質 | フロントケース：ABS、リアケース：PPS(ガラス繊維入)、LED表示部：アクリル 圧力ポートアタッチメント：亜鉛ダイカスト[軽量タイプはPOM(ガラス繊維入)、圧力ポートは黄銅(ニッケルメッキ)] | ||||||
| ケーブル | 0.15mm2 5芯耐油キャブタイヤケーブル2m付 | ||||||
| ケーブル延長 | 0.3mm2以上のケーブルにて全長100m(CEマーキング適合時は10m未満)まで延長可能 | ||||||
| 質量 | 標準タイプ：本体質量約95g、フラットタイプ：本体質量約120g、 軽量タイプ：本体質量約70g | ||||||
| 付属品 | DPX-02(圧力ポート用角穴付プラグ)：1個(標準タイプのみ) | ||||||
(注1)：指定のない測定条件は、使用周囲温度=+20℃です。
(注2)：設定圧力範囲は、設定値1(P-1)および設定値2(P-2)の設定圧力範囲です。
(注3)：設定可能範囲は、設定値3(P-3)および設定値4(P-4)の設定圧力範囲で、オートリファレンス機能に対応するよう定格圧力範囲より広くなっています。
(注4)：国外用(圧力単位切換機能付タイプ)については、お問い合わせください。
単位mm

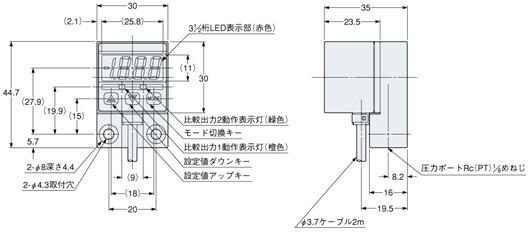

標準タイプ

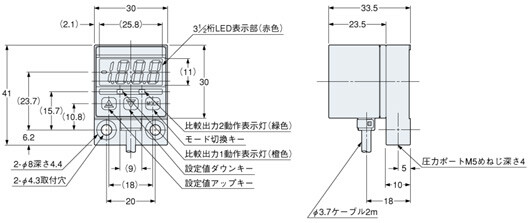

軽量タイプ

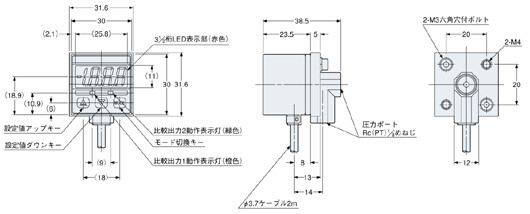

フラットタイプ
標準タイプ用センサ取付金具(別売)
材質：SPCC(ユニクロメッキ)
M4(長さ6mm)ナベビス2本、 バネ座金2枚付属

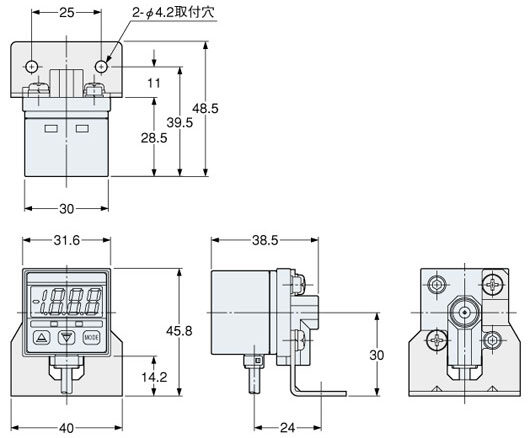

装着図

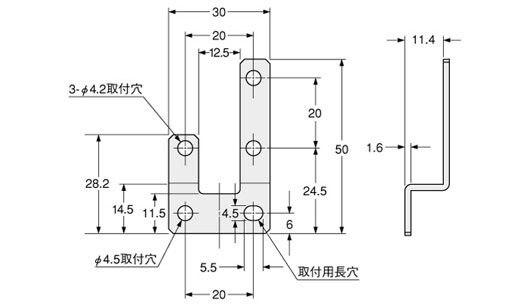

標準タイプ用背面方向センサ取付金具(別売)
材質：SPCC(ユニクロメッキ)
M4(長さ6mm)ナベビス2本、バネ座金2枚付属

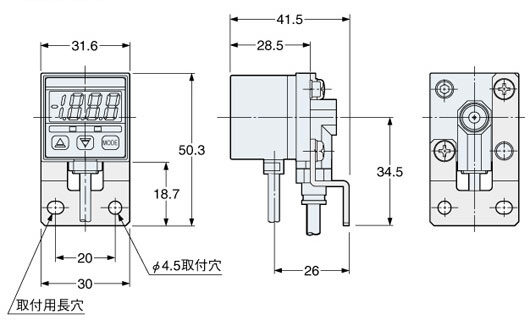

装着図

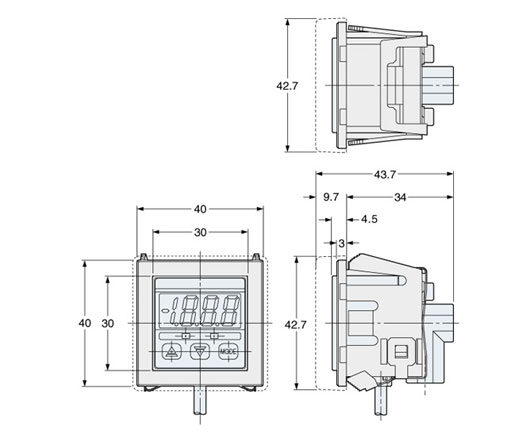

標準タイプ用パネル取付具、前面保護カバー(別売)
装着図
破線部は前面保護カバー
材質：ポリカーボネート(前面保護カバー)
ナイロン6、SUS304(パネル取付具)

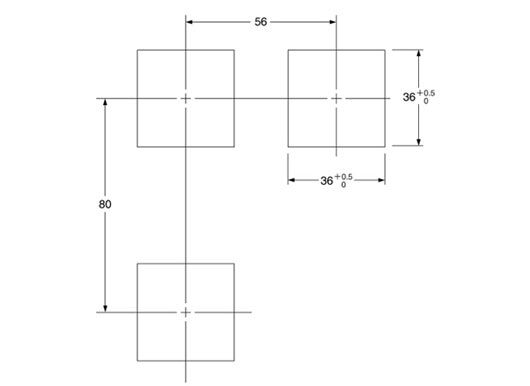

パネルカット寸法
(注1)：パネルの厚さは、1〜3.2mmとしてください。
